基于arduino控制16*16点阵显示汉字 视频

时间:2017-05-11 21:03来源:本站 作者:haodiy 点击:
方案为:2片74HC164(行)+2片74HC595(列)下面给出arduino示例代码,用户可通过改变代码中的table1-4数组来改变显示内容,字符生成代码见附件下载,下有使用教

方案为:2片74HC164(行)+2片74HC595(列)
下面给出arduino示例代码,用户可通过改变代码中的table1-4数组来改变显示内容,字符生成代码见附件下载,下有使用教程。

点阵模块的原理图:



基于arduino控制16*16点阵显示汉字 视频



字符生成方法如下,下载附件中的点阵生成工具,打开软件,“模式”里面选择“字符模式”





基于arduino控制16*16点阵显示汉字 视频



点击“选项”,进行如下设置,完成后点确定:

基于arduino控制16*16点阵显示汉字 视频

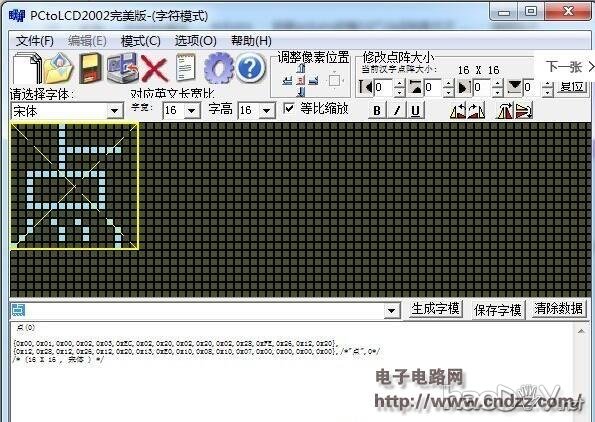

在如图输入框中输入要取模的汉字,点“生成字模”





基于arduino控制16*16点阵显示汉字 视频



将生成的数组替换到上面的示例代码中就可以更改显示内容了!

arduino驱动16*16点阵视频
