太阳能热水袋配温度显示

虽然寝室里有水有电,但没有天然气和热水器,洗澡很是问题,虽然在南方,但作为北方人,即便是夏天,我也是洗热水澡的。在学校放假之前,我都是去学生公寓洗澡,但现在放假了,就只能自己解决了。

我先是在网上买了太阳能热水袋,不到50元,还包邮,注满水后,可以供四五个人洗澡,

1

太阳能热水袋配温度显示

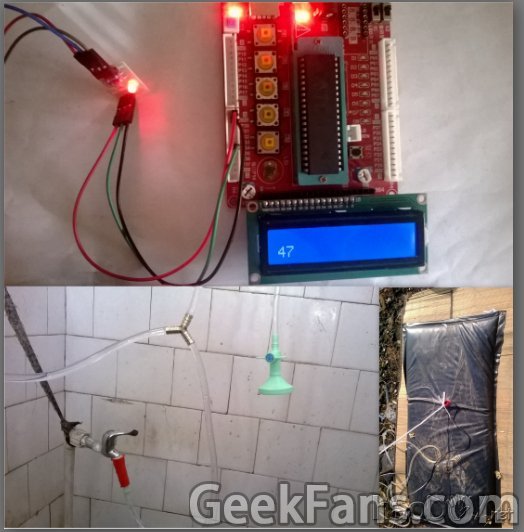

这就是户外使用的热水袋,一天下来,水还是很烫的,需要加凉水才可以用。

2

太阳能热水袋配温度显示

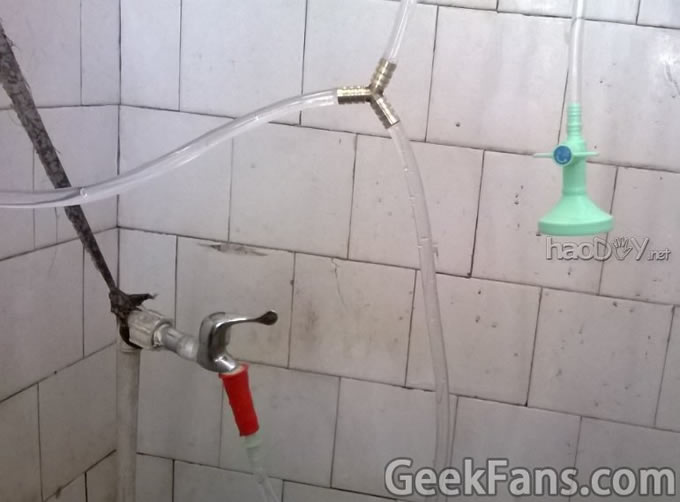

上图是室内的装置,三通分别连接自来水管、喷头、热水袋。这样就可以通过自来水管的压力给太阳能上水,同时在洗澡的时候,如果觉得水温过热,还可以加冷水进来,简单实用。

太阳能的组装是在没什么复杂的,把睡袋放到楼顶,把水管接到室内,接好三通,完成。要说这么简单我也就不会发教程了,在使用中,有个小小的问题。

这套装置只有加热功能,没有保温功能,晚上过段时间,水就凉了。但我们通常是晚上洗澡,由于没有温度显示,只能凭感觉来。等到太晚,水就凉了,早点用,水还是比较热,做好就是水温达到洗澡的最适温度时来洗澡,还免去了加冷水的过程。

花了个把小时,DIY出了水温显示系统,发教程上来,主要是分享温度传感器使用心得。

工具:

剪刀、烙铁、助焊膏

材料:

电工胶、网线(根据实际情况选择长度)、焊锡丝少量

单片机最小系统、液晶屏1602、防水型温度传感器18B20

 3

太阳能热水袋配温度显示

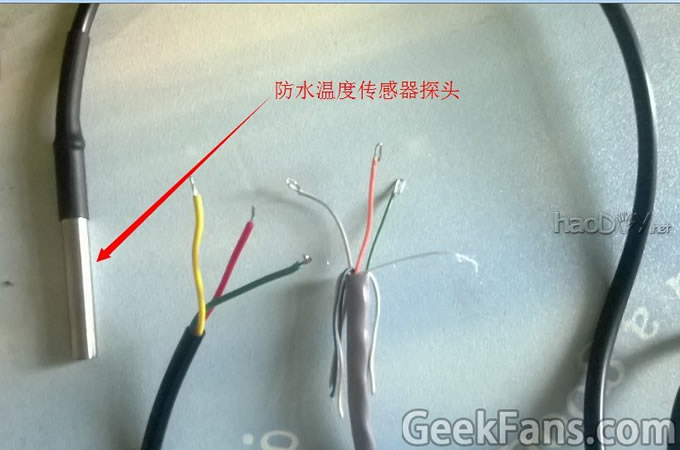

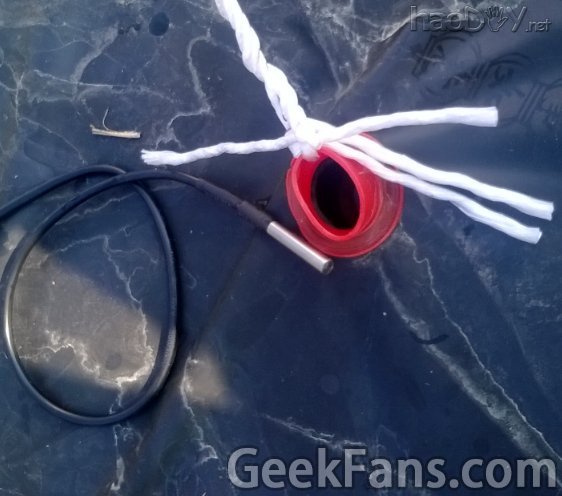

这就是防水18B20,和传统的有很大区别,传统的和三极管差不多,防水的自然要有些特点了,但是控制方式是完全一样,三根线分别是正极(红线)、负极(绿线)、数据线(黄线)。

先是温度传感器和网线的连接,之所以用网线,是网线的信号传输效果好,价格相对便宜,也适合户外使用。图中右边的就是网线,我剥出了三根线,镀上焊锡。这里要说明下,直接在网线上镀焊锡是不行的,需要先拿焊锡膏处理下就好镀焊锡了。18B20的接头也是镀上焊锡,准备焊接用。

细心的朋友会发现,网线我弯折了一个钩,那是因为即便是用焊锡膏处理后,网线还是不容易上锡,弯折出一个钩状,就方便多了。

4

太阳能热水袋配温度显示

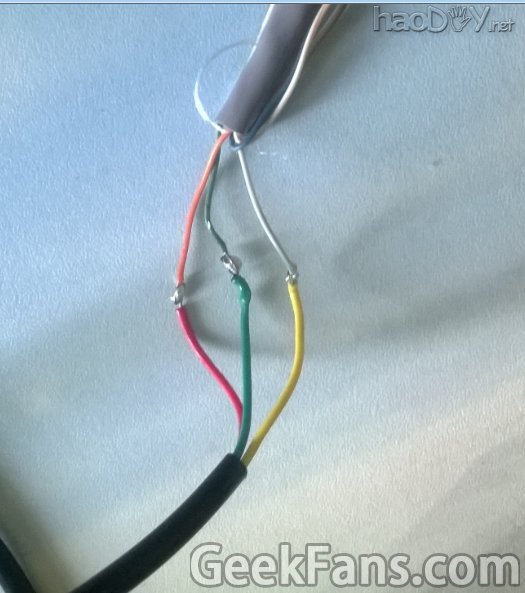

接下来是把温度传感器和网线焊接在一起,没啥难度。

5

太阳能热水袋配温度显示

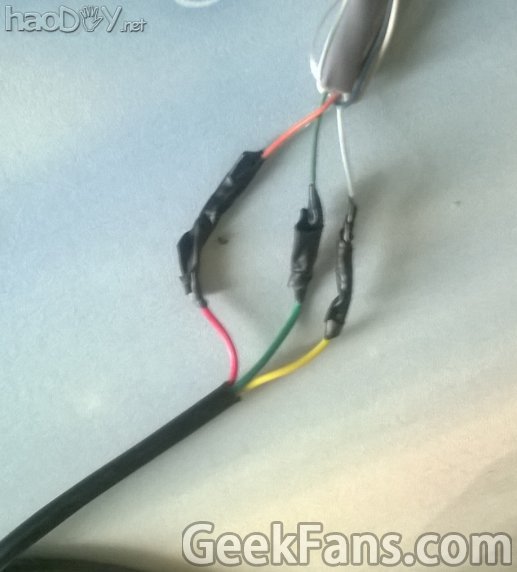

用电工胶粘好,绝缘。

6

太阳能热水袋配温度显示

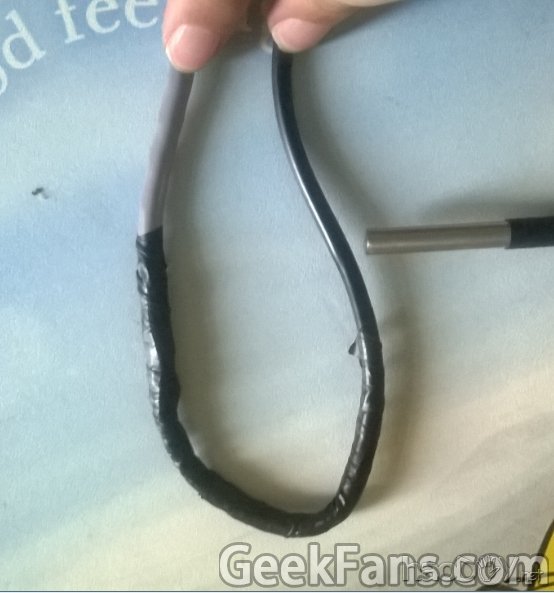

不要以为刚刚那样就可以了,还要用电工胶缠好,因为这东西是放在户外的,防水还是需要的,专业的电工胶缠绕方法可以起到防水作用。现在想想大学时候学的电工还是很有用的。

7

太阳能热水袋配温度显示

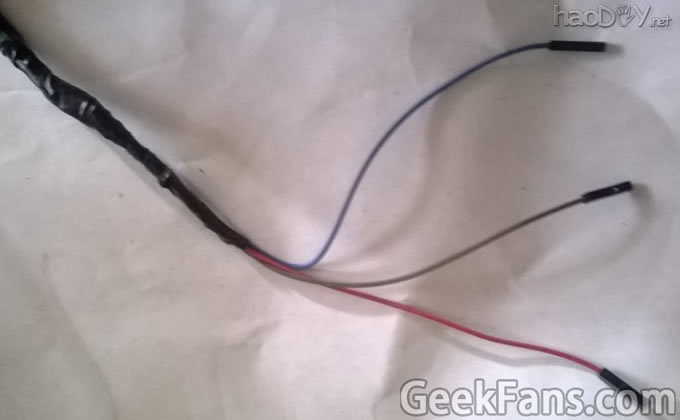

同样的方法,处理好网线的另一头,只要注意用线的颜色就可以了。这里我接的是杜邦线,因为要接到单片机系统板上。

然后是布线,这个我就没法图文解说了,不同的住宅肯定不一样,但目的都是一样的,就是网线一头在你的寝室,一头在楼顶。我本身就住在了楼顶,一直把网线迁到了客厅,共用了17米网线。

8,

太阳能热水袋配温度显示

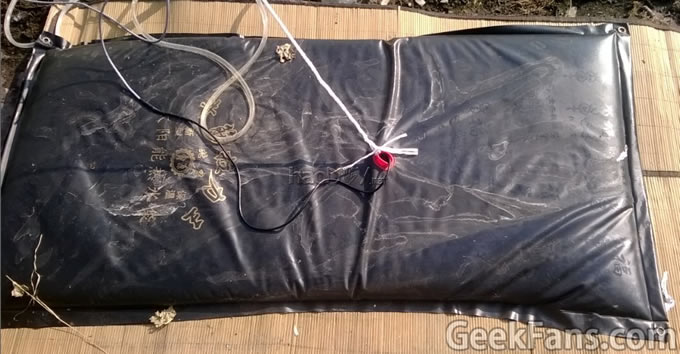

热水是有出水口的,直接把温度传感器丢进去就是,需要的话固定下也可以。

最后就是单片机系统了,这个也实在没啥难度。你只需要准备一个51单片机最小系统、温传感器模块和电源就可以了。

9

太阳能热水袋配温度显示

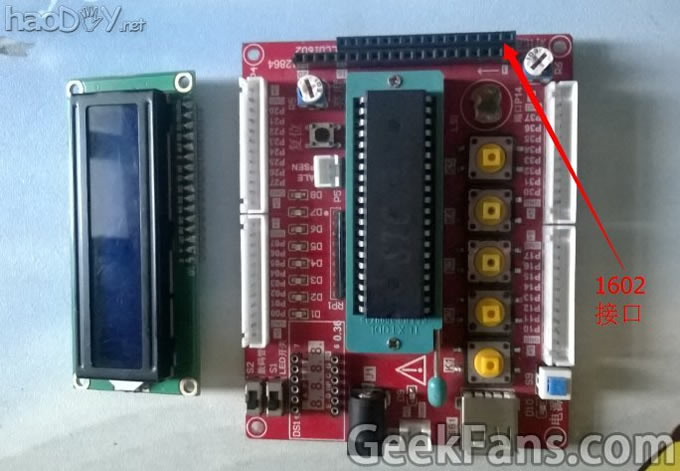

这是我的最小系统,工作室自己开发的,自带了液晶接口,插上就可以直接使用。没有的也不需要着急,我会给出原理图,大家自己焊接就是。

10

太阳能热水袋配温度显示

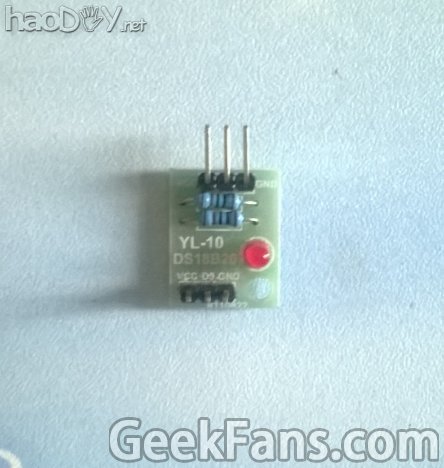

这是温度传感器模块,实际上也不需要购买,自己焊接就可以,原理图中18B20连接有上拉电阻,就是传感器模块的功能,因为我的最小系统不是手工焊接的,所以就用了,如果是自己焊接的最小系统,在输入叫加个上拉电阻就可以了。

11

太阳能热水袋配温度显示

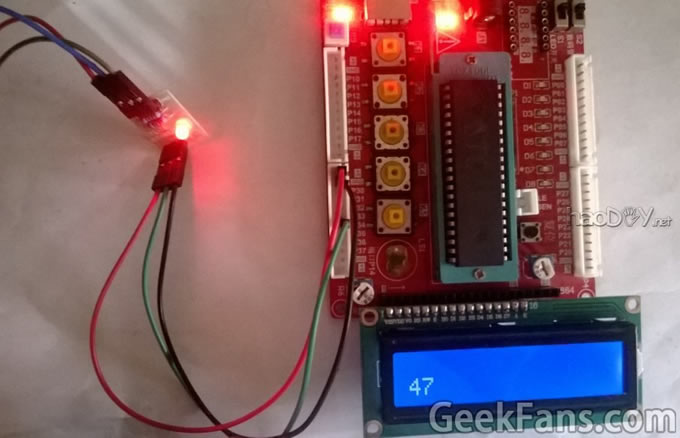

单片机系统的接线很简单,传感器模块正负极接在系统板的5V输出,信号线接在P3.4,脚,你也可以自己改程序改变端口。传感器模块同样是出来三根线,正极、负极和信号线,接到做好的网线头就可以了。通电即工作!

原理图及代码下载:18B20温度显示.zip
