原创的移动电源

时间:2017-07-06 09:25来源:本站 作者:haodiy 点击:
过年了,没想到发水痘了,不能出去,不能吃大餐,天天青菜白粥,宅在家无聊,翻出很多就手机电池和零配件,组装一个移动电源,刚好流量来了,求安慰,求鲜花1、

过年了,没想到发水痘了,不能出去,不能吃大餐,天天青菜白粥,宅在家无聊,翻出很多就手机电池和零配件,组装一个移动电源,刚好流量来了,求安慰,求鲜花


1、配件家族:充电线路:S8050、101贴片电阻、七彩二极管(家里很多,可以用普通二极管)、3欧电阻(限流用300mA,功率不要太小)、以前收藏的锂电池保护板(手机电池保护板,用来充电充满自停用,普通手机电池保护板是4.35V停止,得加一个0.2欧电阻,mp3电池保护板4.22V可以不用加电阻)、充电接口一个


放电线路:电感线圈一个、二极管一个、3V升5V集成一个、电解电容一个、USB母头一个、小开关一个、降压开关三极管2SD882或者2个S8050并接(一个8050发热严重)小功率发光二极管(充电手电筒拆的)、10欧电阻。(因为配件都是从一个坏的移动万能充拆的,其中最重要的升压集成看不清型号了,大家可以另外找升压电路,如果用的不是3V的电路就不要三极管等零件了,同时也没有输出指示了)


照明电路:白色高亮LED(拆手电筒),2欧电阻,微触开关(鼠标按键,可以用其它开关)

其它配件:双面万能板一片(用双面板主要是对usb头和充电接口等配件单面焊接后比较牢固)、0.5mm漆包线若干(布线和跳线)、并联电池组

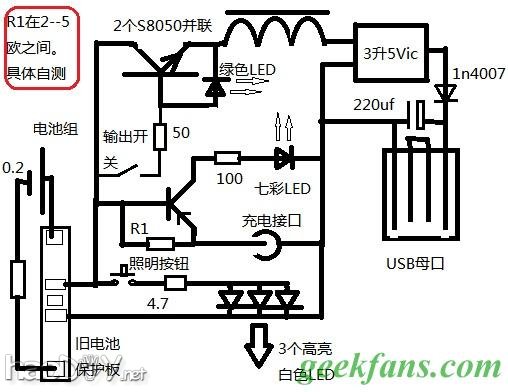

2、组装:先上电路图。

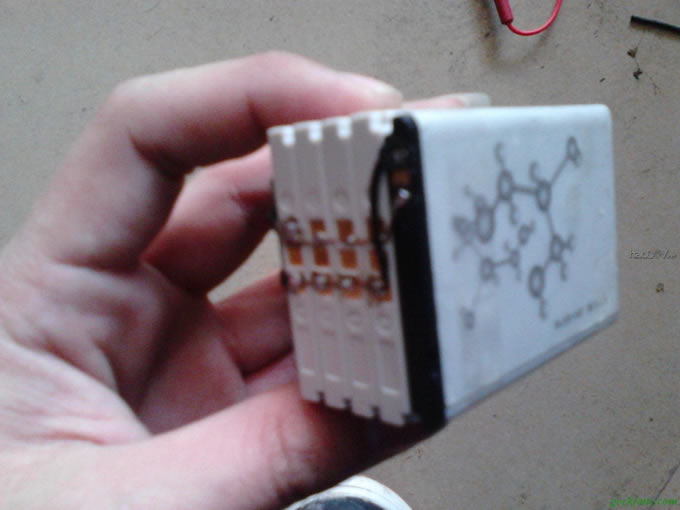

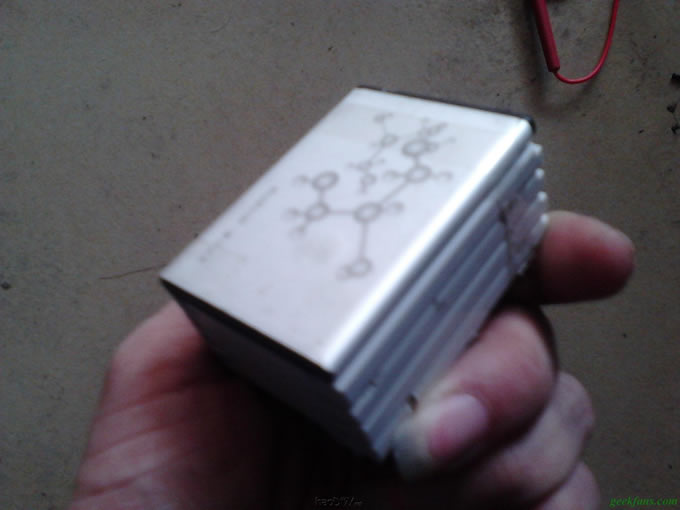

然后是电池组纪念照

原创的移动电源

原创的移动电源



原创的移动电源

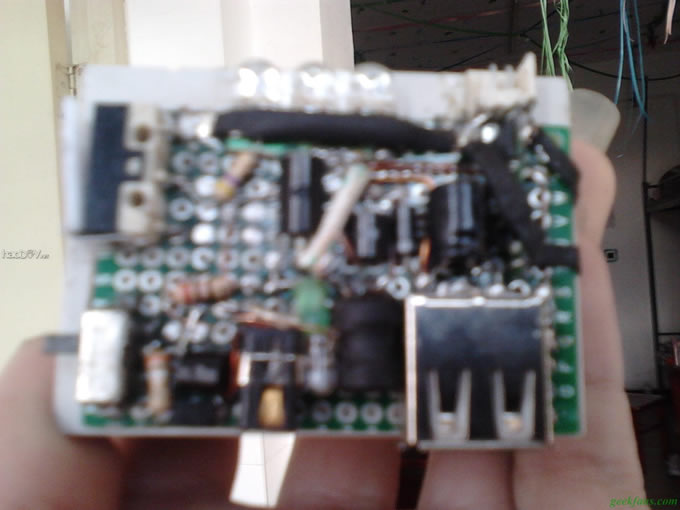

再来电路板,没有先画图排线,感觉很乱吧!嗯,因为一气呵成,没有过程了,很遗憾,反正有电路图了,完全按照电路图布线的,参考电路图。后面因为修改使用2sd882三极管,感觉更简洁,忘记拍照了。

原创的移动电源

原创的移动电源

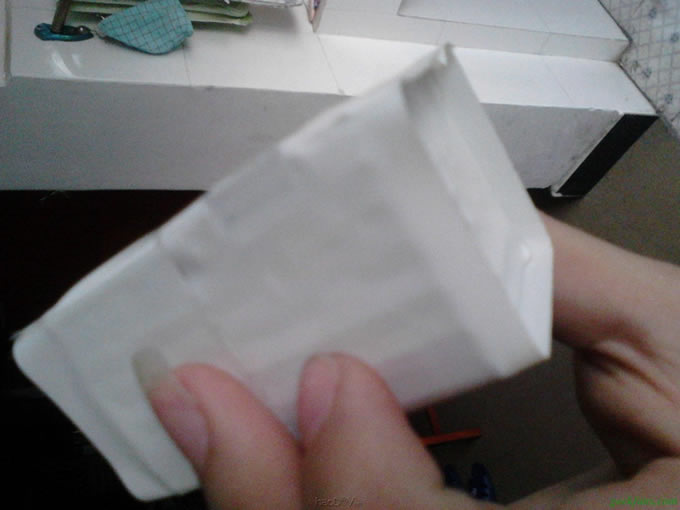

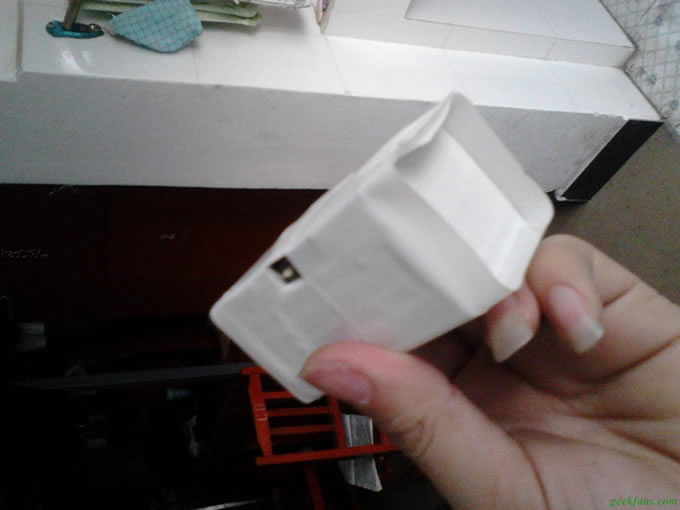

包装中,用的工地拿的边角料胶布

原创的移动电源



原创的移动电源

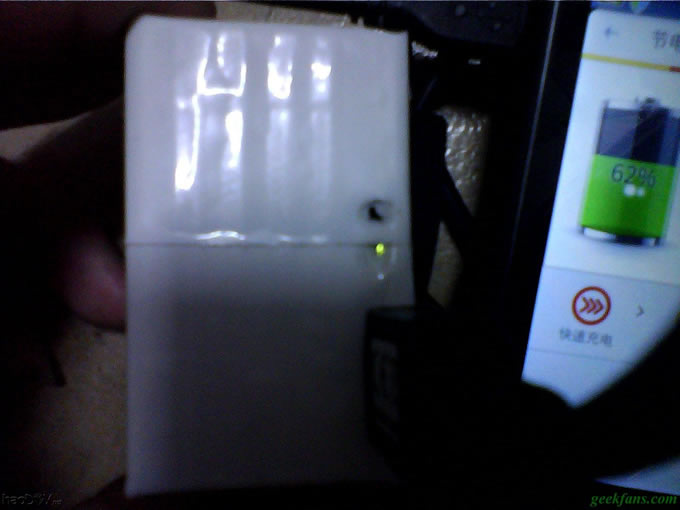

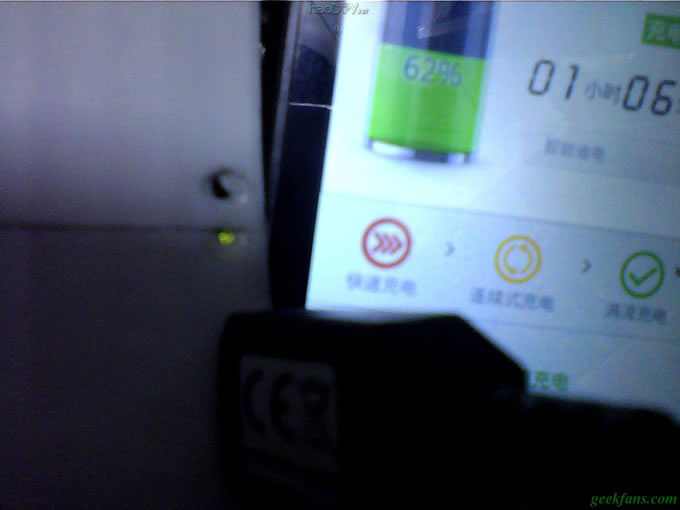

输出指示当手机充满或者接触不良时会变暗熄灭(绿色的小LED,因为隐藏在包装里,亮度很低)。

原创的移动电源



原创的移动电源



原创的移动电源

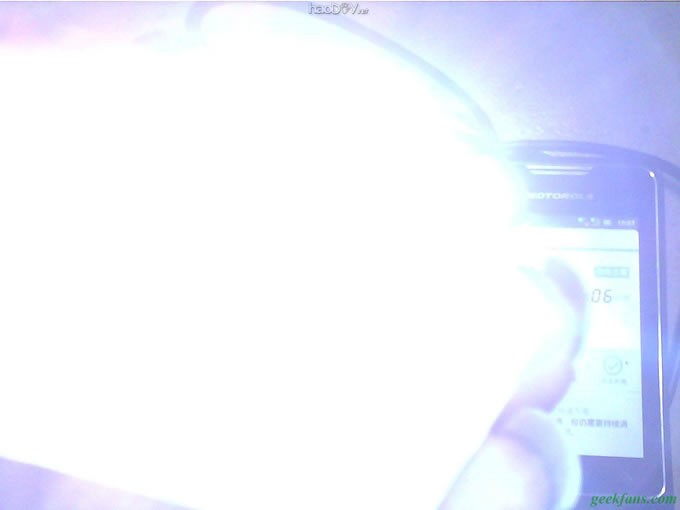

照明,没有聚光,555.....


可以当闪光灯用

原创的移动电源

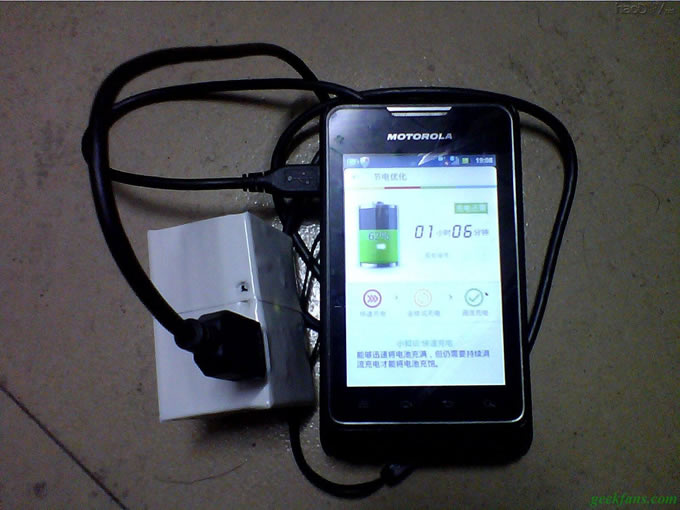

照相对比

原创的移动电源


原创的移动电源
