3x3x3 的led cube(参赛)

时间:2017-07-06 15:31来源:本站 作者:haodiy 点击:
最近在网上看了很多大师做的led cube(LED金字塔),着实羡慕,于是自己上网找资料,学习制作。经过漫长反复的研 究跟学习。慢慢摸索出来最简单的思路,于是试着

    最近在网上看了很多大师做的led cube(LED金字塔),着实羡慕,于是自己上网找资料,学习制作。经过漫长反复的研究跟学习。慢慢摸索出来最简单的思路,于是试着做了一个出来。



我大致分了三部。


第一步

因为我是用单片机 stc89c51控制,所以,我就制作最小单片机电路。由于我这个只用3x3x3,一共27,所以我就没有 锁码器(74系列)。


1.首先是需要准备的材料

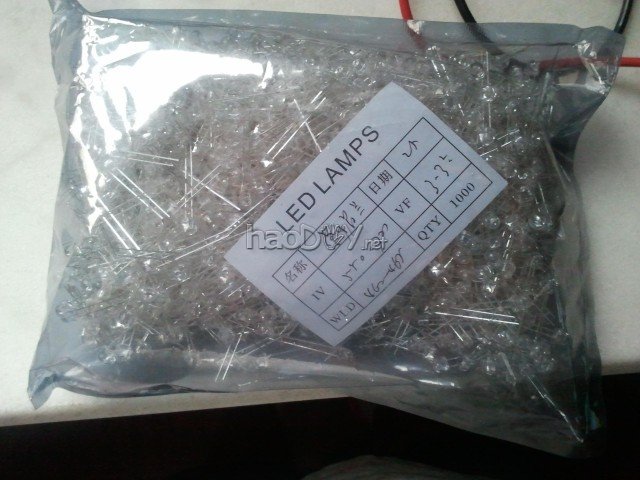

我向万能的淘宝大人求助了1000个led,花了65个大洋,

3x3x3 的led cube(参赛)

2然后是准备焊最小单板机的电子元件


(万能板,导线若干,一个40脚的直插插座,一个stc89c51,一个3k的电阻,22uf的电解电容,一个9k的电阻,12mhz的晶振,两个30pf的陶瓷电容)

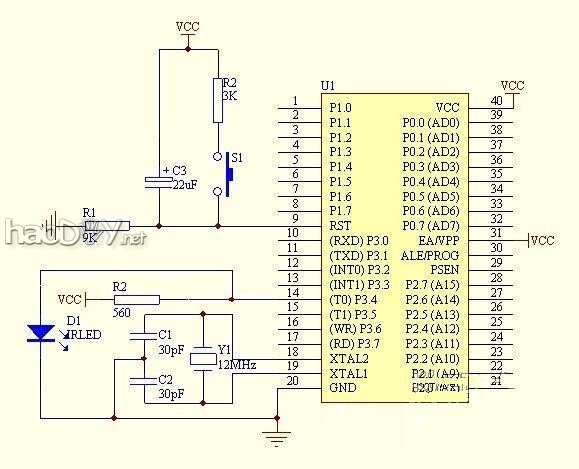

电路图(来自网络)

3x3x3 的led cube(参赛)


按照图,我就焊呀焊呀

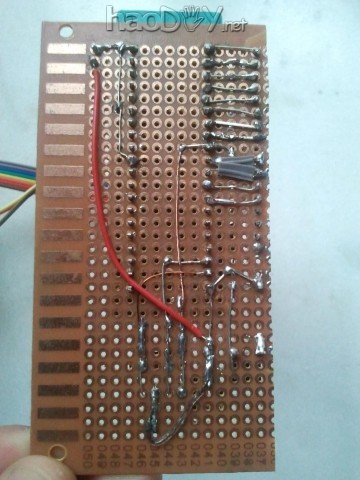

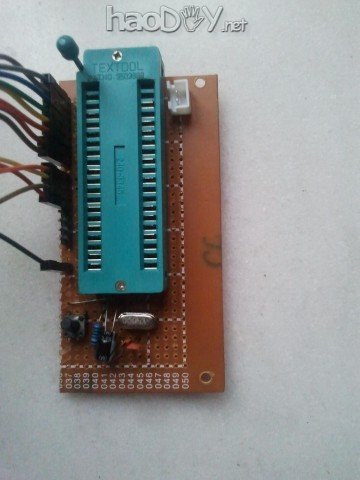

结果就是下面这种样子了,高手老师请别笑话,

3x3x3 的led cube(参赛)

3x3x3 的led cube(参赛)


第二部就是焊接 led矩阵。

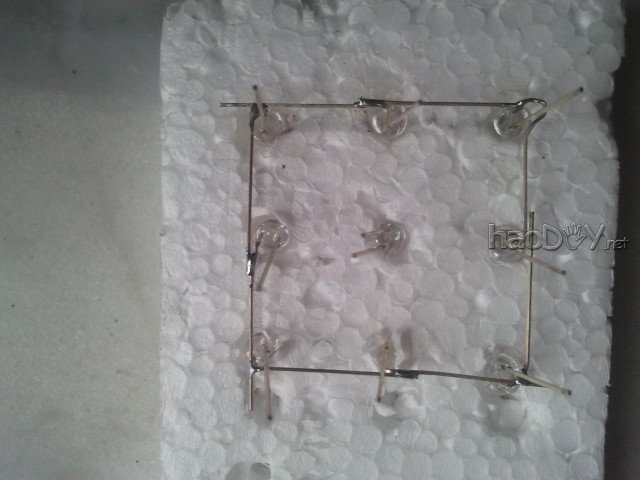

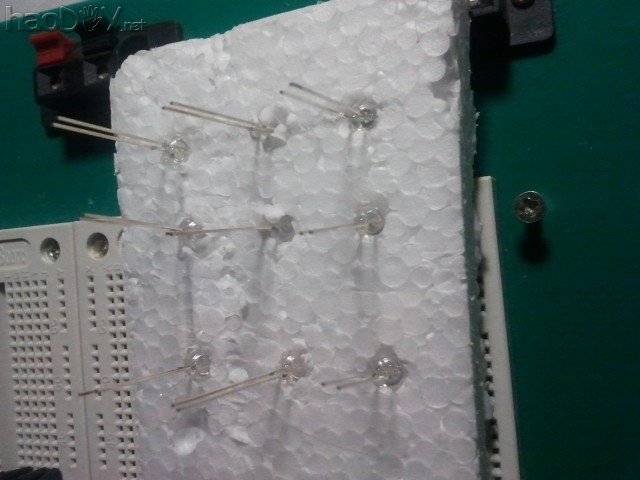

1.首先是按照网上说的方法,准备一个木板或者塑料泡沫,再在泡沫上面按照一定的尺寸(自己喜欢的尺

寸为主,我这里选的是每个led间隔为15mm)打九个孔,把led倒反进去,方便焊接,

3x3x3 的led cube(参赛)


我选择的是共阴焊接,每层留出9个脚,最后把3层的这个九个脚又焊在一起,(如下图的,把1和1‘和1’‘都焊在一起,2-9脚同理)再焊在万能板上

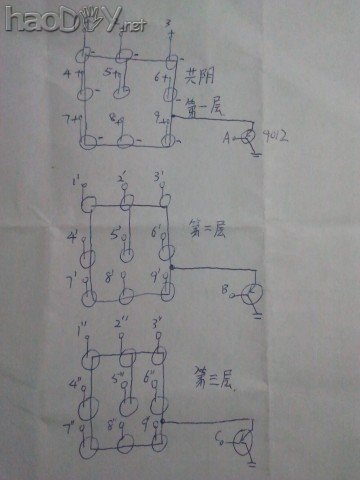

这是我的总体示意图

3x3x3 的led cube(参赛)

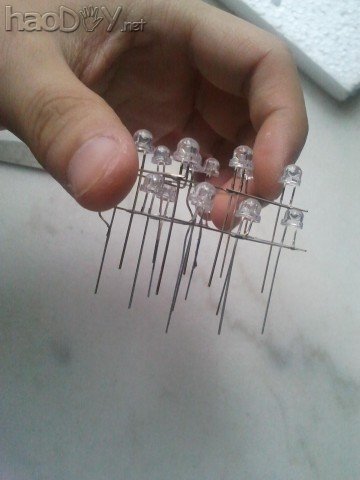

这是我焊好一层的图片

3x3x3 的led cube(参赛)

3x3x3 的led cube(参赛)

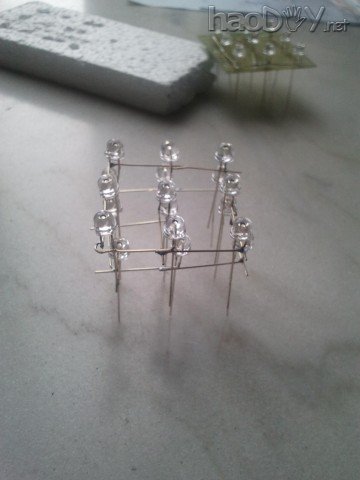

2.然后在第一层上面焊接第二层,接着是第三层,

3x3x3 的led cube(参赛)
