超强DIY:线性时钟 横行的时间

时间:2017-07-07 08:43来源:本站 作者:haodiy 点击:
相信童鞋们温暖的小窝里都少不了一块钟表,滴滴答答不停走动的表针忠实的指示着时间。这些圆型时钟极具20世纪特色,现在我就给大家看一些更具后现代感的东西。


超强DIY:线性时钟 横行的时间

  相信童鞋们温暖的小窝里都少不了一块钟表,滴滴答答不停走动的表针忠实的指示着时间。这些圆型时钟极具20世纪特色,现在我就给大家看一些更具后现代感的东西。


  这是一个时钟DIY的全部过程:从开始的构想到制作流程的每一步,都将原汁原味的呈现出来。

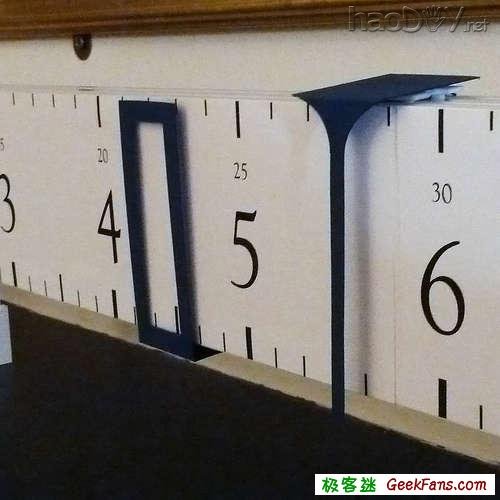

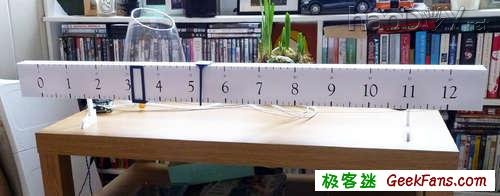

  我们要制作的东西,叫做线性时钟。什么是线性时钟呢?顾名思义,所谓线性时钟就是把圆形钟面上的数字拉直,然后按直线排列起来。想象一下,要是在家里或是办公室放着一个这么Geek的时钟,一定会有种很潮的感觉。


  我雄心勃勃,希望将来能把线性时钟推向市场,让它走进千家万户。如果你看了之后,准备亲自操刀DIY一个,或是灵光闪现想对它进行改进的话,本文提供全套制作方案和使用的零件列表。



超强DIY:线性时钟 横行的时间

  这个线性时钟是一个简化版本,用了很多常见的零件。它只是个检验可行性的愿型。制作过程并不复杂,如果零件、工具齐全,一晚上足以搞定。我选择的元件大都比较容易找到,制作时也无需对它们开膛破肚,更用不着太特殊的东西,而且制作精度的要求也不太高。


  之后介绍了我试图改进线性时钟所做的几种尝试以及最终定型方案。我很享受整个DIY过程,我相信你看过之后肯定也按捺不住、蠢蠢欲动了吧。下面就让我们开始吧!


  1 设定目标



超强DIY:线性时钟 横行的时间

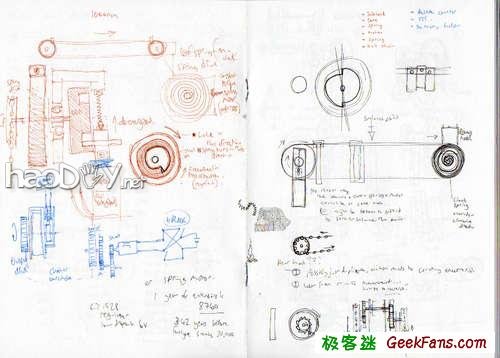

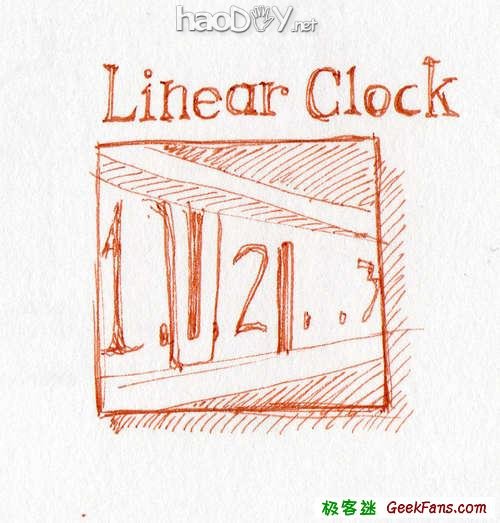

  这里选取了我设计时画的部分草图。



超强DIY:线性时钟 横行的时间

  从中可以大致看出线性时钟逐渐成形的过程。



超强DIY:线性时钟 横行的时间

  这个过程确实很辛苦。我甚至因为可实现的方法太多,不知如何选择而陷入僵局。


  我提前设定了一些线性时钟应该具备的特性:


  1、小功率,最好不用电源线,仅用电池就能工作

  2、造价低,适应普通零售商店的价格范围

  3、水平、垂直放置皆可使用

  4、指针不走动时不能有噪音

  5、重量轻,无需特殊的架子或钩子就能固定到墙上

  6、满足多数人审美观点需求,要有多种样式、颜色和材料可供选择


  我犹豫了很长时间之后,终于选定了一个比较简单的机械设计方案,即用一个绕线轮来控制装有弹簧的蜗牛凸轮的转向,并通过他们来带动齿轮组,控制指针移动。


  时钟信号来源于一个石英钟机芯,机芯每秒钟发出一个脉冲信号,该信号可作为时钟的计时装置。其实有很多电子设备都能实现计时功能,比如时钟芯片和无线电时钟等,但是为了简单起见,我还是选择了石英芯片,因为我对它比较熟悉,并且有利于控制成本。


  为了避免往时钟上安装讨厌的电源线,我决定用电池作为时钟的能源。因此我主要考虑使用弹簧驱动装置,这样电机之类的就不必使用了,只需每分钟给个脉冲信号就行。但如果按照这个思路制作,难度会很大,所以在本文中我将设计简化为使用微控制器来驱动步进电机。


  看到这里,童鞋们可以直接跳到最后去看看制作完的线性时钟是个神马模样。


  2 最终定型设计

  线性时钟的设计理念是用常规的原理,设计出一个具有非常规外形的时钟。我想让制作出的时钟达到这样一种效果:乍一看根本不像时钟,但定睛一看又确确实实是个时钟。它具备普通时钟的一切要素(指针、数字等),但是外形却完全颠覆常规,令人难以置信。看到这里也许会有童鞋不理解:“你要做线性时钟,可是如果表针走到头之后怎么办呢?——不要着急,耐心看下去,我会给你个满意答复的哦。


  从外观上看,它也不会令人感到突兀,因为我想让它能融入到普通家庭中去,所以在颜色和材料的选择上都考虑了这一点。但是它的外形的确是与众不同,横着放,会让我们想起老式收音机上的调频指针,竖着放会让人联想到气压计、温度计之类的仪器。


  在水平状态下时,它可以悬挂到墙上,或是当做书架或者壁炉架使用。竖起来放置时看时间可能困难一些,因为上下读数总要比左右读数更别扭一些。


  3 线性时钟原型----简介和零件目录


  在完成线性时钟制作的过程中,我利用手头的材料制作出一个线性时钟的原型,用它来验证某些想法的可行性。


  制作原型的目的是为了尽快确定可行的制作方案,摸清制作的难度以及需要的时间,并借此推测预定时间内最多能测试几个版本。


  下面就是我选择的制作材料,材料的选择并非因为它们完美适用,只是碰巧想到,或是恰好有现成的,所以换成其他可替换的零件肯定也是没问题的。
