教你制作便携式耳机放大器

时间:2017-07-07 11:13来源:本站 作者:haodiy 点击:
作为一名从小就喜欢音乐的爱乐人士,我身边的音乐播放设备越来越多,体积越来越小,音乐素材的更新也越来越快。我欣赏音乐的方式也不再局限于传统的CD音源、功


教你制作便携式耳机放大器

  作为一名从小就喜欢音乐的爱乐人士,我身边的音乐播放设备越来越多,体积越来越小,音乐素材的更新也越来越快。我欣赏音乐的方式也不再局限于传统的CD音源、功放、音箱、线材、听音室这几大件了。高保真耳机这种灵巧轻便的播放设备逐渐成为我欣赏音乐的首选。为了让高保真耳机发挥最优效果,需要一台性能优良的耳机放大器(以下简称耳放)来和它搭配。这里我给大家介绍一个便携耳放,它结构简单,容易上手制作成功,经过实际听音测试,可以很好的与常见的高保真耳机和MP3,MP4等小型音源搭配,发挥出不俗的性能。


  关于高保真耳机放大器的制作文章,大家可能看的已经很多了。它们大都设计讲究,制作复杂,有的甚至是针对某一品牌或者特定型号的耳机来教音,这往往使得一些从音箱烧过渡到耳机烧的朋友对耳放的制作没什么把握。通过对这台便携耳放的制作,可以让你对耳机放大器的制作有一定了解,建立起自己的一套耳机音乐欣赏系统,为以后制作更高品质的耳机放大器做准备。


  先来分析一下耳机放大器的工作特点:


  1,功率,耳机不同于音箱,市面上常见的高保真耳机,只需要十毫瓦的功率就可以驱动到完美状态。但是耳放依然是一种功率放大器,不要把它和前级这样的电压放大器混淆了。


  2,频响,发烧耳机的频响都很宽,这就要求我们制作的耳机放大器亦应当有足够宽频响,否则就会造成系统瓶颈。


  3,信噪比,因为耳机是贴耳聆听的器材,一点点底噪都会影响欣赏音乐的心情。耳机放大器对信噪比要求比功放要高。


  4,阻尼,一般来说,耳机放大器的阻尼应该做成比功率放大器大一些,这样可以有效的改善一些低品质耳机声音浑浊的问题。


  5,接口匹配,便携音源大都没有单独的线路输出接口,我们只能使用它的耳机输出接口,这是一个不得已的折中方案。也可以改造便携音源,引出它的线路输出来,但是便携音源内部空间都很小,改造难度大。


  6,便携音源的素材大都不是高品质的,以MP3,APE这些经过压缩的格式为主,这是一个不争的事实。用便携音源听音,器材的便携性和音乐素材的便捷性是优先考虑的,发烧则退为其次。


  下面步入正题,说说我这台便携式耳机放大器设计思路和制作方法。

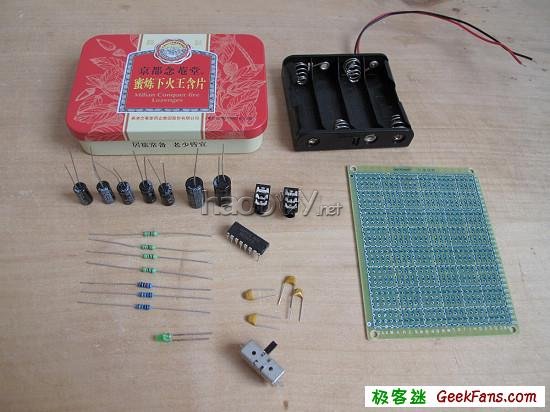

  为了方便初学者,我把这个制作中需要的工具和零件列在下表:


  工具

  20W内热式电烙铁

  含松香焊锡

  海绵

  偏口钳子

  镊子

  锥子

  什锦锉

  剪刀


  零件

  规格数量

  TEA2025双通道音频功放1

  2200uf小体积电解2

  100uf 小体积电解5

  470uf 小体积电解2

  100k电阻2

  10k电阻2

  3mmLED1

  3.3k电阻1

  470欧姆电阻2

  0.22uf无极电容4

  3.5mm立体声插座2

  微型电源开关1

  4节AA电池仓1

  铁盒1

  洞洞板1

  导线若干

  双面胶若干



教你制作便携式耳机放大器

  基于上面几点分析。我选用TEA2025作为这台便携耳放的核心元件,TEA2025是一片设计成熟的双声道功率放大集成电路,该电路具有声道分离度高、电源接通时冲击噪声小、外接元件少等特点。与网上流行的用运算放大器(OPAMP)制作的RA-1、CHA47、CMOY等便携耳放相比,它不需要考虑双电源和虚地的问题;因为内置了软启动电路,也不用担心开关机瞬间的冲击噪音。这个便携耳放的造价在三十元左右。

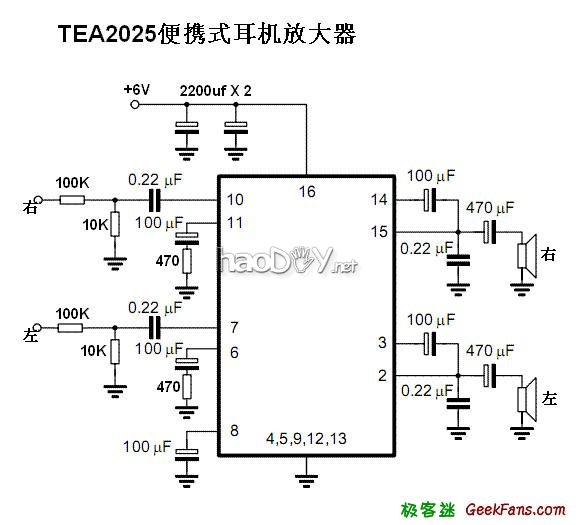

  线路图如下:



教你制作便携式耳机放大器

  下面就是制作了,相信读者都已经具备了一定的焊接经验了。我着重说说在装配这个耳放需要注意的一些问题:

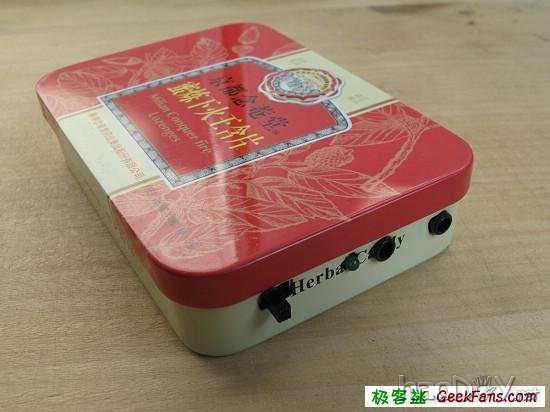

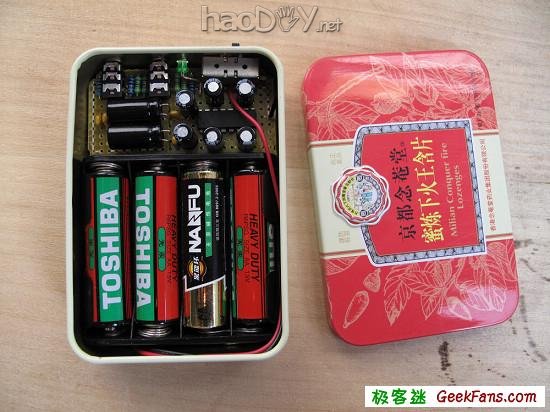

  1,机芯装在铁盒里,零件之间的位置比较紧凑。需要仔细规划一下输入、输出、开关和指示灯的位置;既要方便线路板上这些器件的布线,又要方便以后的使用。盒子的尺寸要选好,够容纳下电池仓和机芯。


  2,铁盒上的开孔,可以先用锥子扎一个小孔,再用什锦锉以旋转的方式逐渐扩大到合适的直径。这个步骤切忌心急,否则很容易划伤铁盒。


  3,TEA2025使用手册上推荐的线路,是作为小型功率放大器的应用,电压增益高达52分贝,不适合直接做耳放。我在它的第6,第11脚对地串入了470欧姆的电阻以降低增益。


  4,通过借鉴铁三角HA-20商品耳放和网上其他爱好者制作TEA2025耳放的经验。电源滤波电容的容量是本机制作成功的关键,要确保容量足够,否则底噪会很高。我使用一对小体积2200uf电解电容并联,总容量4400uf。


  5,为了简化线路,减小体积,线路中没有设置音量电位器,读者可以根据需要自行添加。
