DIY单反相机快门线

时间:2017-07-07 12:11来源:本站 作者:haodiy 点击:
DIY单反相机快门线 ——极客迷(www.geekfans.com) 制作时间:3小时 制作难度:★★☆☆☆ GEEK指数:★★★☆☆ 已经越来越普及的单反相机,不外乎佳能和尼康。

  制作难度:★★☆☆☆

  GEEK指数:★★★☆☆


  已经越来越普及的单反相机,不外乎佳能和尼康。手头是一台佳能单反,为了更好的获得成像质量和机身稳定,快门线是必不可少的。市售的快门线价格都在100以上,不过能省就省,自己动手丰衣足食,这点难不倒Geek们。


  1 工具和材料

  ● 美工刀或者雕刻刀

  ● 模型胶水

  ● 35w或者50w的电烙铁

  ● 热熔胶

  ● 锉刀

  ● 手钻或者电钻

  ● 锯子一把

  ○ 覆铜板一块

  ○ 轻触按钮2颗

  ○ 3mm热缩管

  ○ 银信号线

  ○ pvc板


  2 选择合适接头



DIY单反相机快门线

  网上找了些资料,了解了接口定义。


  这里要注意,这可不是我们听mp3的标准3.5寸插头,而是2.5寸的,小一号的。很多手机的耳机都是这种小插头,可以去找找哦。要不就去市场里买一个2.5转3.5的转换线也行,我们只要用这个头。


  3 刻电路板,上按钮



DIY单反相机快门线

  根据按钮大小用锯子锯下一块覆铜板,然后用雕刻刀刻出电路。



DIY单反相机快门线

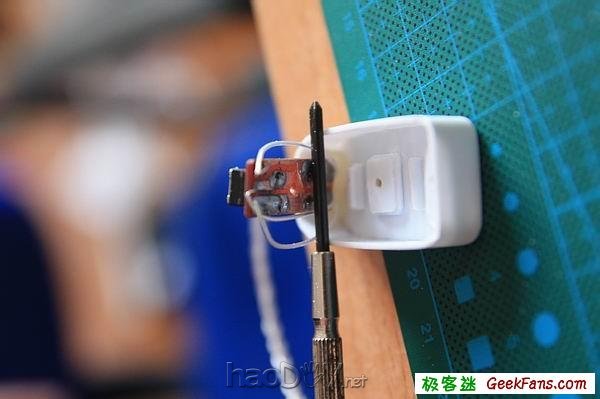

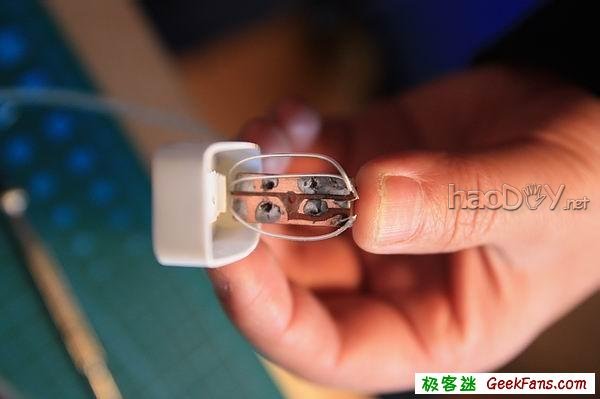

  根据上面提供的插座接口链接两个按钮,上边的那条是两个按钮的公共连接线,当中是第二个按钮的连接线,最下方是第一个按钮。焊接好后用银导线引出。


  板子当中用钻头钻个洞,然后用螺丝钉穿过。


  4 制作外壳



DIY单反相机快门线

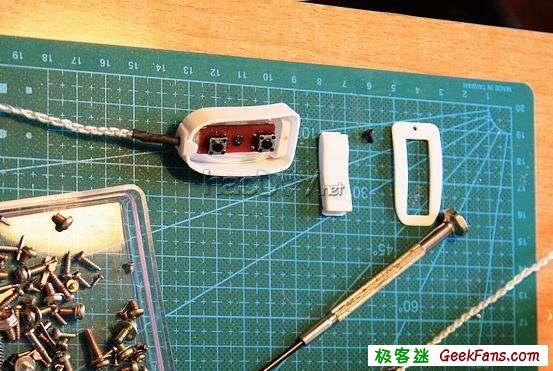

  整个按钮分为:底壳、按钮,上盖板,信号线以及2.5寸插头。



DIY单反相机快门线

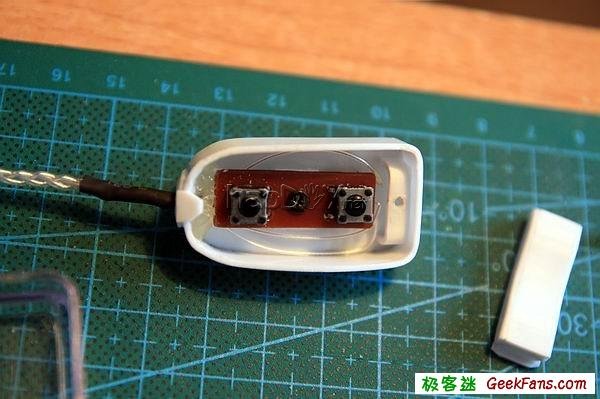

  在底壳上粘贴两块pvc板增加厚度用于固定螺丝。覆铜板用螺丝固定在底壳上。



DIY单反相机快门线

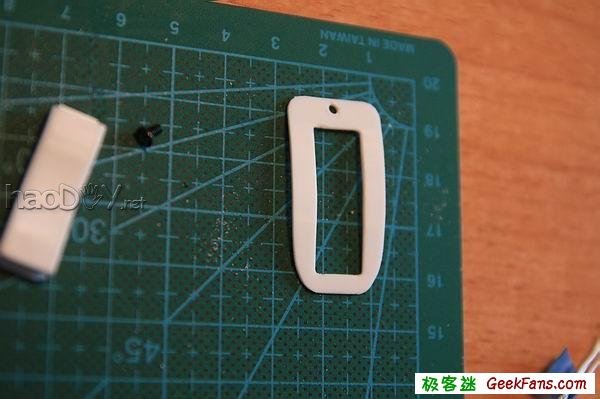

  这个是上盖板。那个洞是盖板固定在底壳上的,也是拧螺丝的,有点弧度,符合人体工程学。



DIY单反相机快门线

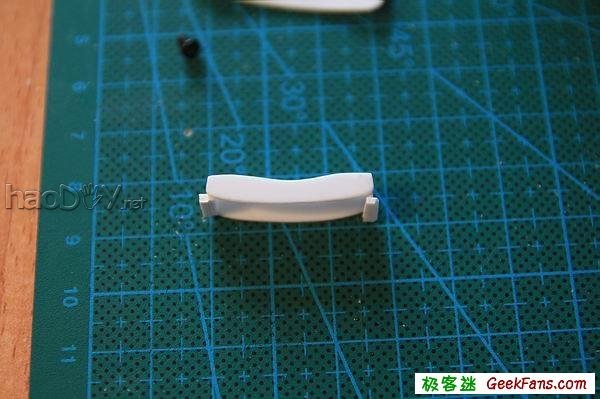

  按钮当中要做成弧形的,这样才符合人体工程学~看到两边的下方突出的部分了吗,这个是为了能够卡在上盖板限位用的。这个按钮中间是空的,正好盖在覆铜板的按钮上。


  5 连接信号线



DIY单反相机快门线

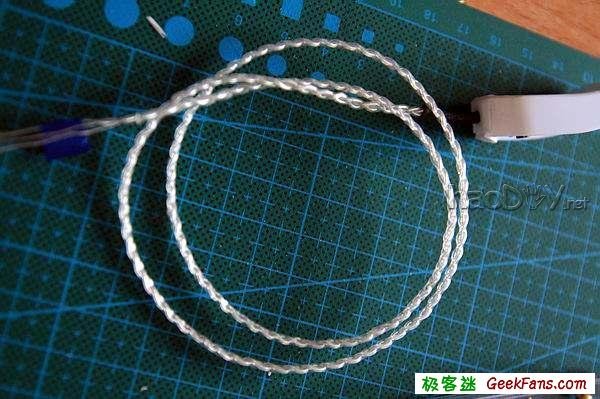

  上三股银线编织的银信号线,,然后用透明热缩管包裹。线的另一头连接2.5插头。连接覆铜板公共连接线的那股连连接到2.5插头,用深蓝色标出的一端,另外两根连接插头的其余接头。


  好了,现在插上相机的快门线插孔,按着按钮试试,一个是对焦一个是快门。



DIY单反相机快门线

  另外,用手机的耳机话筒线的那个小按钮可以当外壳,焊下里面的话筒,两端分别链接到2.5插头的快门连接端,直接连接快门。


  手头上正好有个诺基亚的话筒耳机线。
