10分钟自制收音机

时间:2017-07-07 19:15来源:本站 作者:haodiy 点击:
第一步:需要的材料 · 一个铁氧体回路天线线圈,在《自制简易晶体收音机》中,我们用手缠绕线圈,在这里我们用了一个小得多的内部有铁氧体磁棒的线圈。铁氧体磁

  第一步:需要的材料

  一个铁氧体回路天线线圈,在《自制简易晶体收音机》中,我们用手缠绕线圈,在这里我们用了一个小得多的内部有铁氧体磁棒的线圈。铁氧体磁棒可以在线圈内移进移出进行粗调谐。

  一个可变电容器

  一个锗二极管

  一个压电式耳机

  两个弹簧夹跳线

  15M长的绞合绝缘线作为天线,可选,你可以用电视机或收音机的天线作为替代

  一块木板或其他东西作为底座

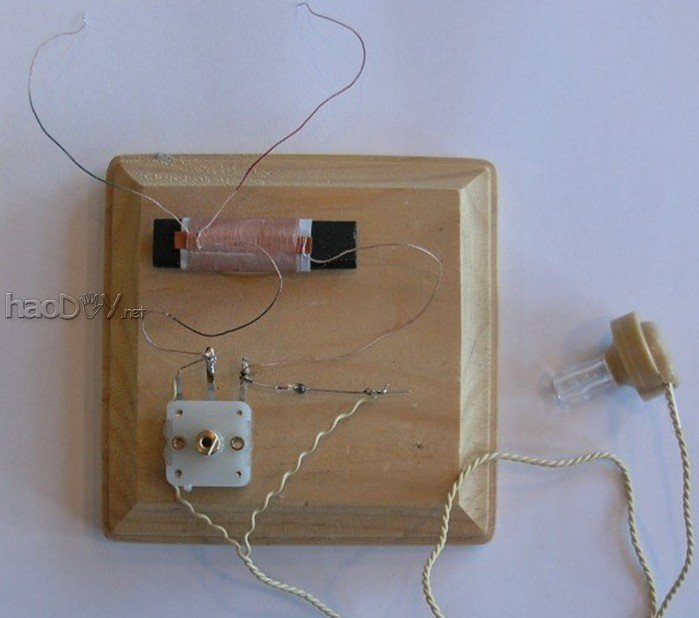

10分钟自制收音机

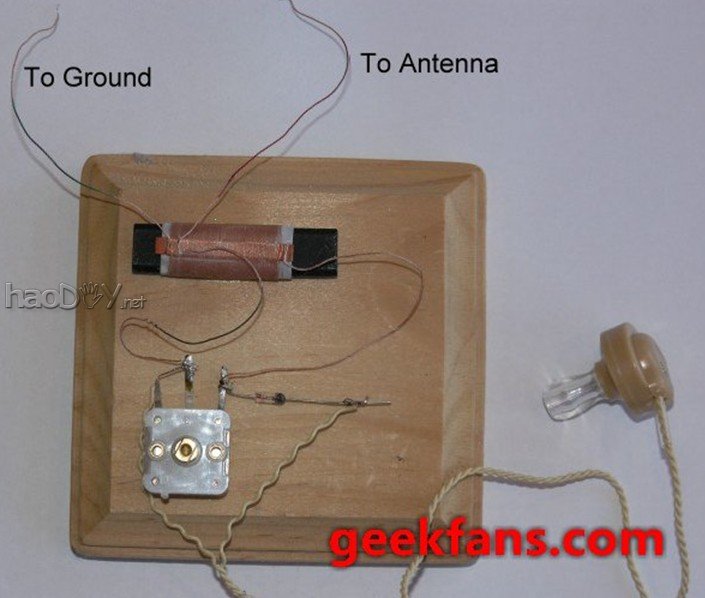

  从上图可以看出这个收音机有多简单。

  线圈上涂黑的那条线连到了可变电容器中间的引线上,另一根线连到了最右边。

  锗二极管连到了可变电容器最右边的引线上。

  耳机的一根线连到锗二极管的自由端,另一根线连到可变电容器中间的引线上。

  涂红的线连接到天线,涂绿的线连接到地线。

  完成了!

10分钟自制收音机

  第二步:收听电台

  首先将可变电容器调到正中间,既不偏顺时针,也不偏逆时针。

  戴上耳机,慢慢地将铁氧体磁棒移进线圈,仔细地收听电台。

  通过一个长的天线,你可以收到几个台。在有些地区,会出现一两个台的信号太强烈而覆盖了其它台的信号的情况。

  磁棒怎样改变频率?

  磁棒增加了线圈的感应系数,随着磁棒插入线圈,更多的线圈受到磁棒的影响,感应系数就增加了。之所以用了铁氧体磁棒是因为它有磁性且不导电。如果它导电的话,就会在线圈中产生涡流,能量就会被浪费。
