【螃蟹】之LM317可调电源{多图慎入}

时间:2017-07-07 21:43来源:本站 作者:haodiy 点击:
前言:最近开始玩数电了,感到电源不好用,找来了LM317做了一个电源模块,电路是无语的,简洁易做。有兴趣的可以做个试试。首先317是一款很适合做小功率电源的管

----精华教程,+100 D币----


前言:最近开始玩数电了,感到电源不好用,找来了LM317做了一个电源模块,电路是无语的,简洁易做。有兴趣的可以做个试试。首先317是一款很适合做小功率电源的管子,其次调压范围广,适合电路的制作。

主要元件清单:

LM317

电阻

电容

可调电阻

电路板

二极管

7805

风扇

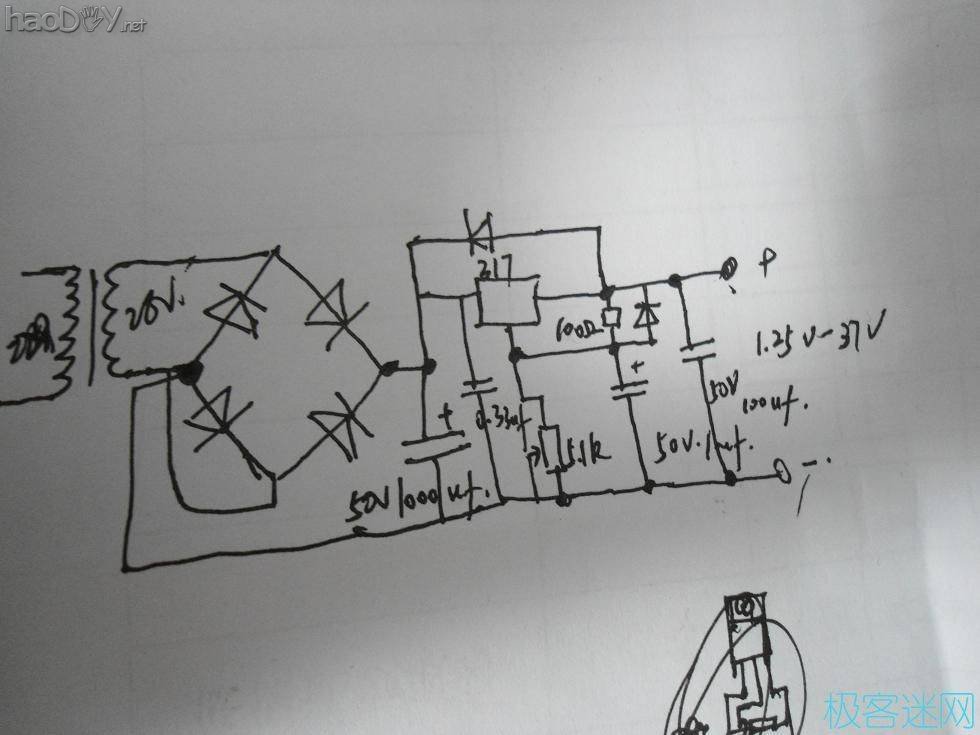

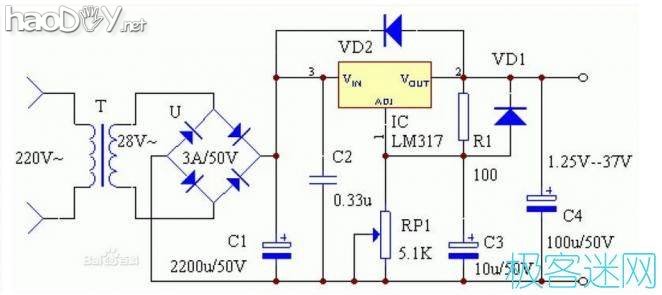

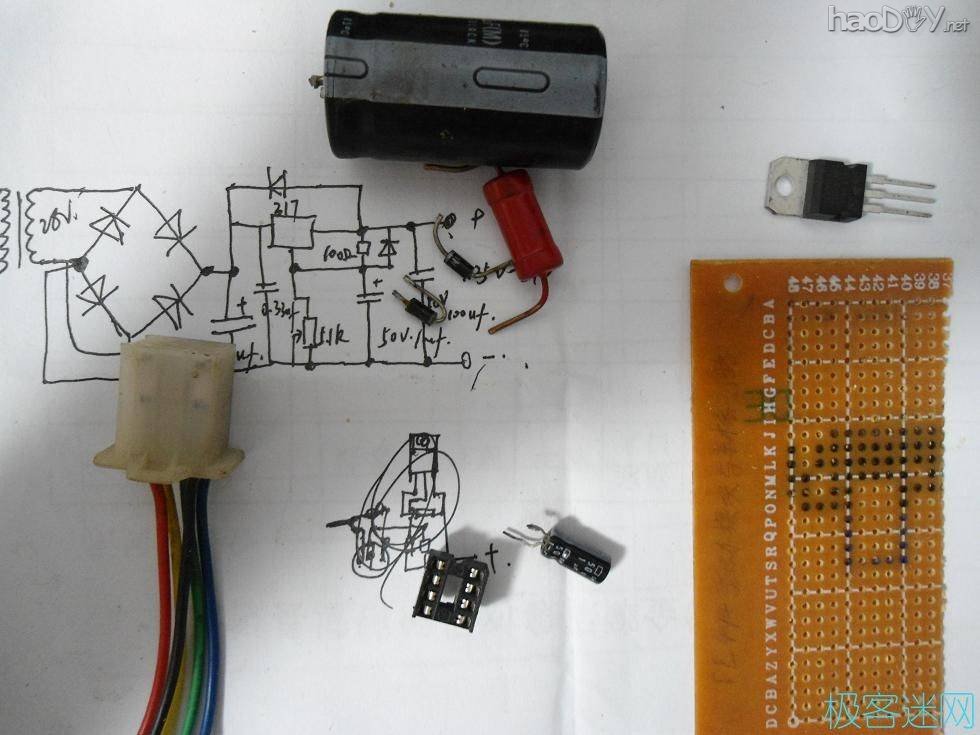

电路图:

【螃蟹】之LM317可调电源{多图慎入}

【螃蟹】之LM317可调电源{多图慎入}

手绘电路渣渣!

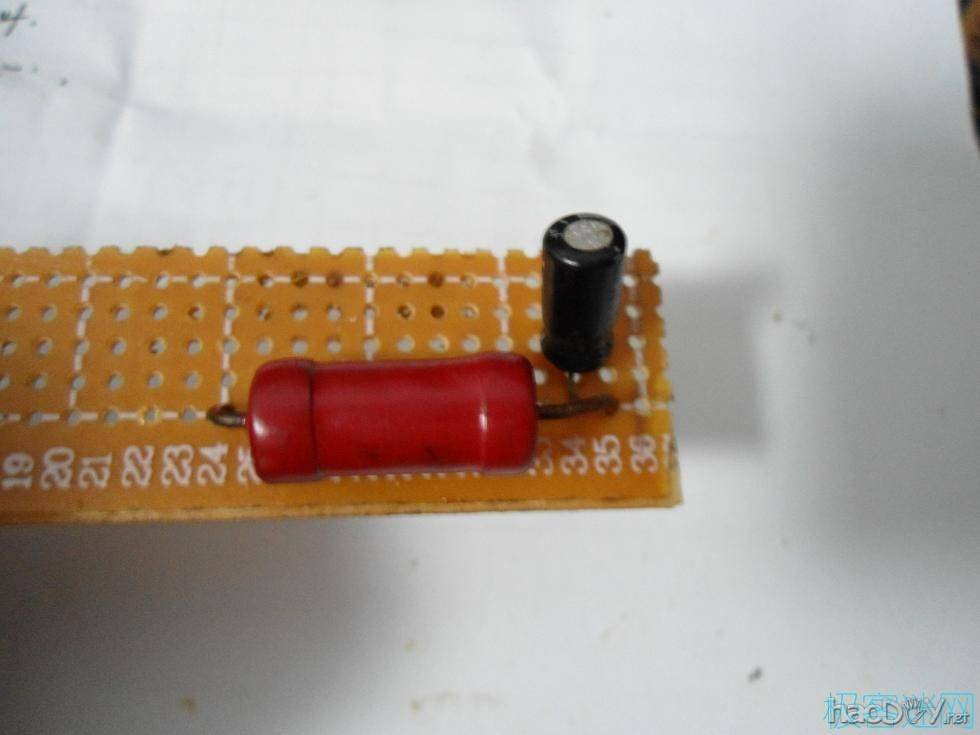

开始制作,考虑到体积问题,用的电路板余料。

【螃蟹】之LM317可调电源{多图慎入}

图中所用的二极管是1n1007电阻是82Ω,电路可根据需要改动。

【螃蟹】之LM317可调电源{多图慎入}

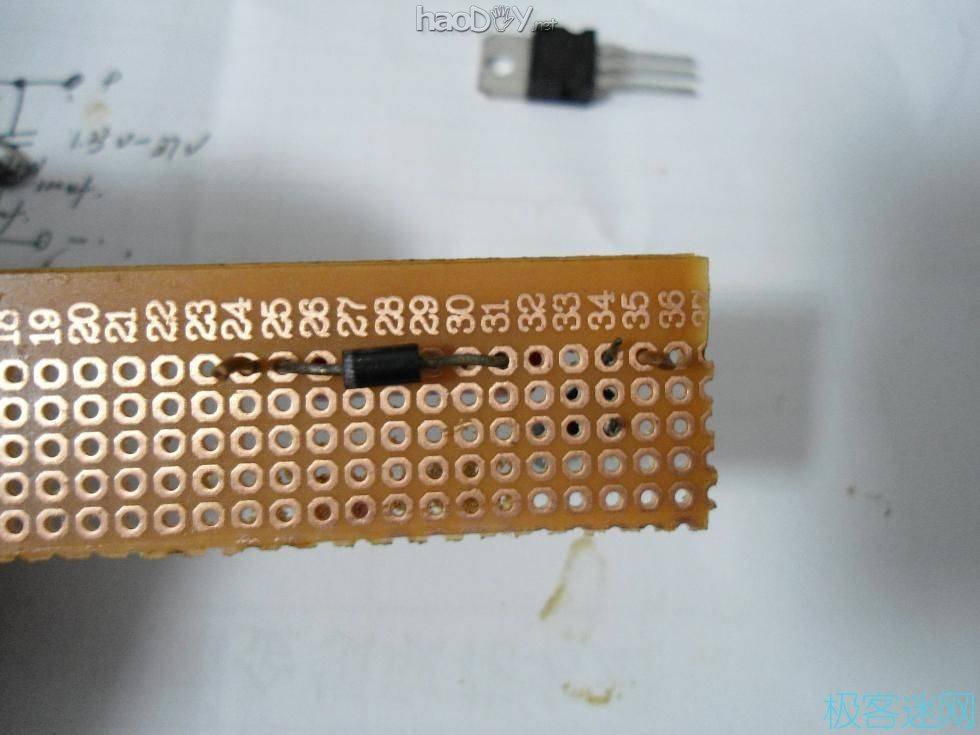

开始插接,之后焊接。

【螃蟹】之LM317可调电源{多图慎入}

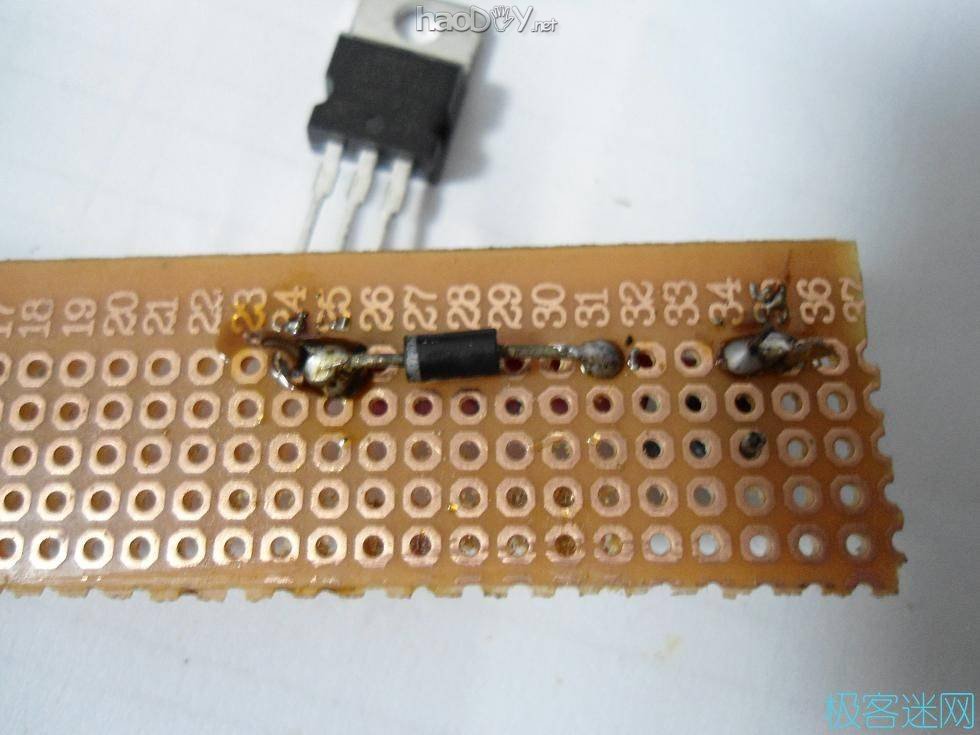

二极管放在背面焊接。省焊锡。

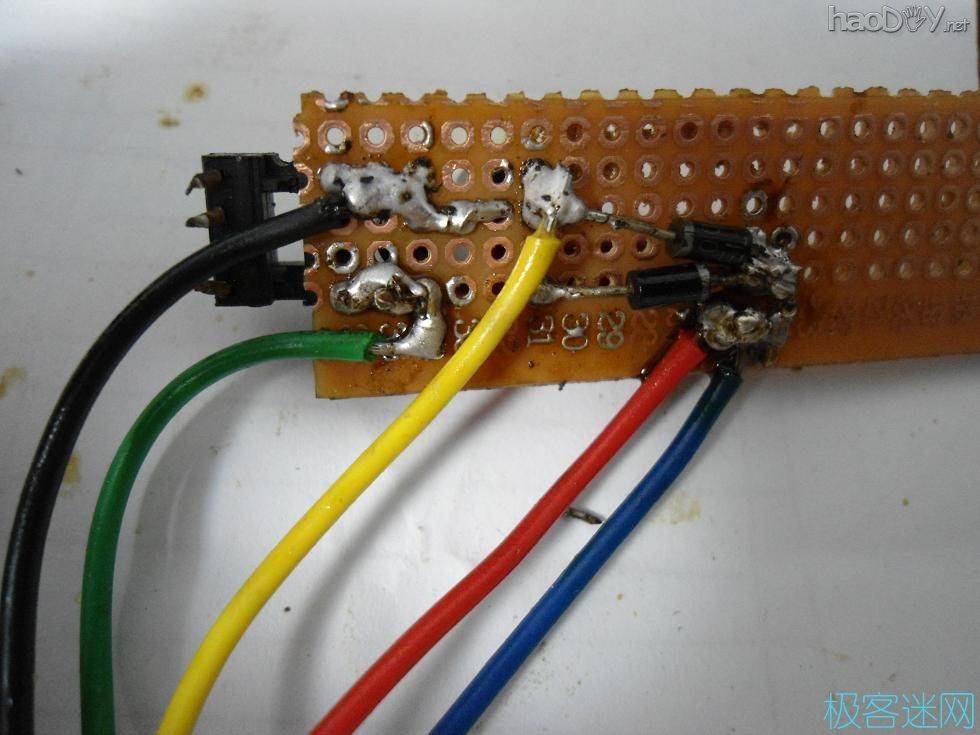

【螃蟹】之LM317可调电源{多图慎入}

焊接时,放了些焊锡膏,所以弄得很难看,注意焊接时间。

接下来准备接线

【螃蟹】之LM317可调电源{多图慎入}

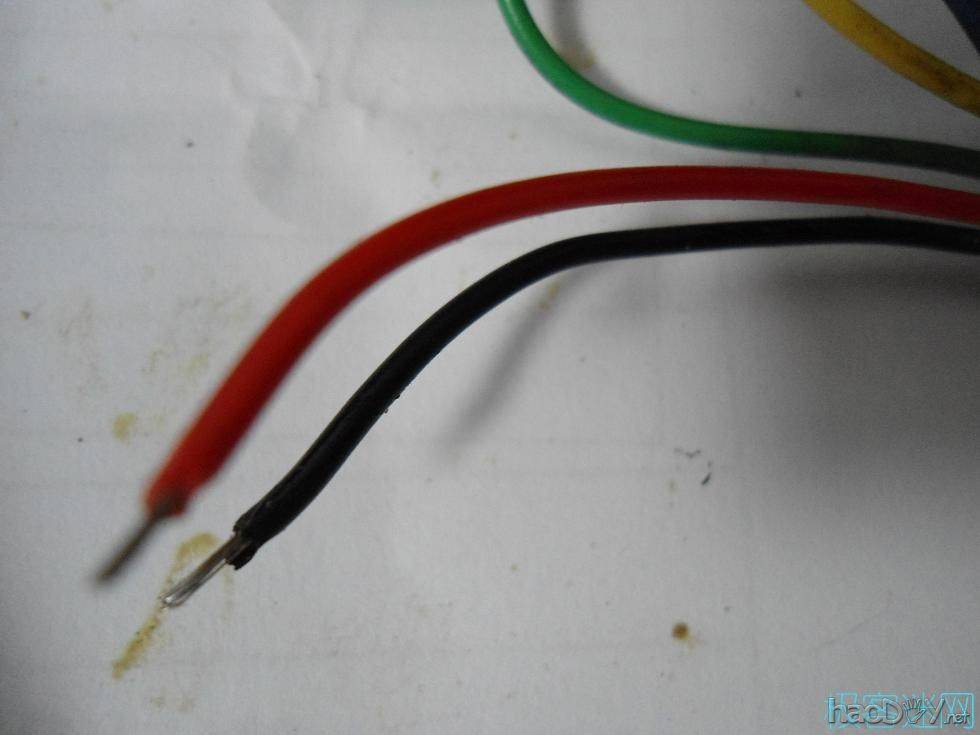

把LM317用导线引出。先接好电线。

[attach]194801[/attach]

[attach]194802[/attach]

焊接下一个二极管,焊接反了。

[attach]194803[/attach]

掉个头。

[attach]194804[/attach]

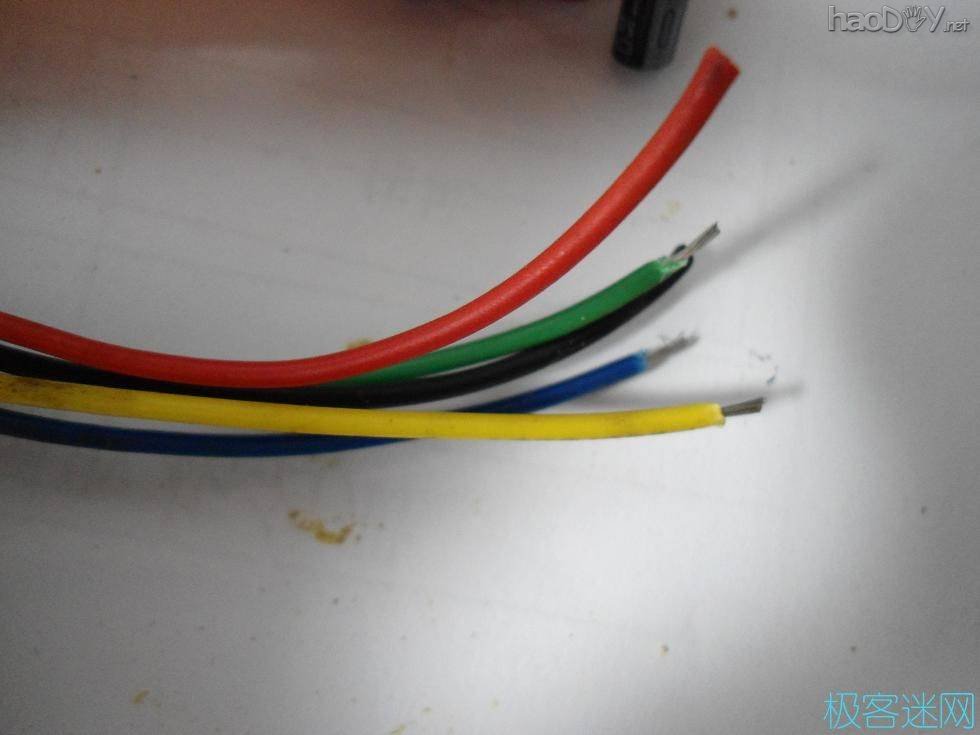

准备另一组电线,作为输出线。

【螃蟹】之LM317可调电源{多图慎入}

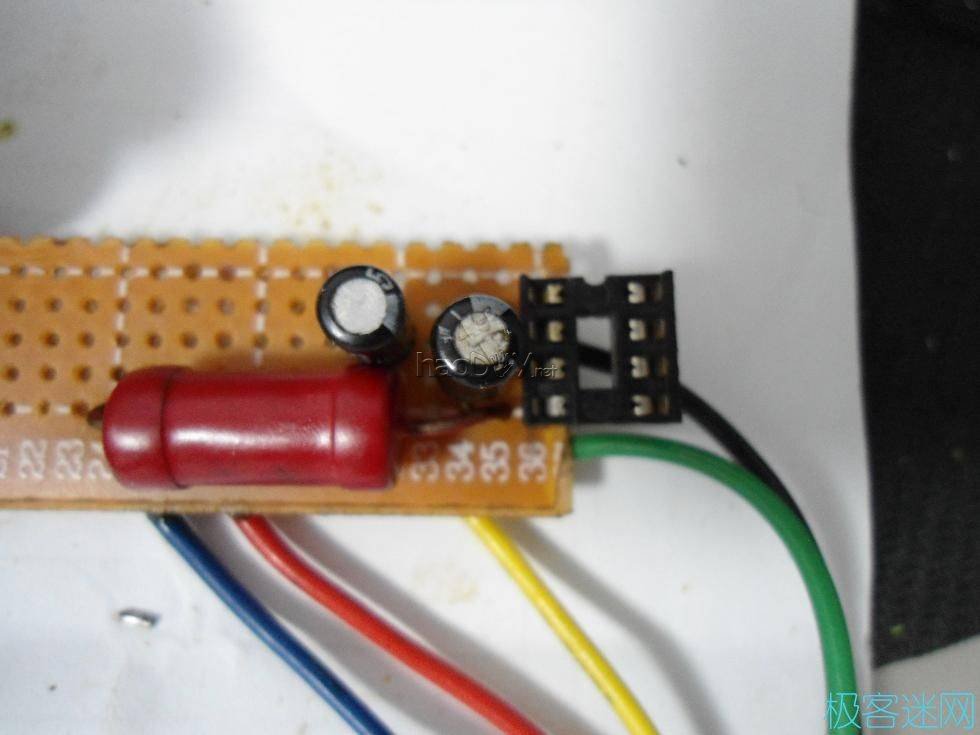

焊上调压电阻的接线座,用了一个芯片座。

【螃蟹】之LM317可调电源{多图慎入}

接着走线。

【螃蟹】之LM317可调电源{多图慎入}

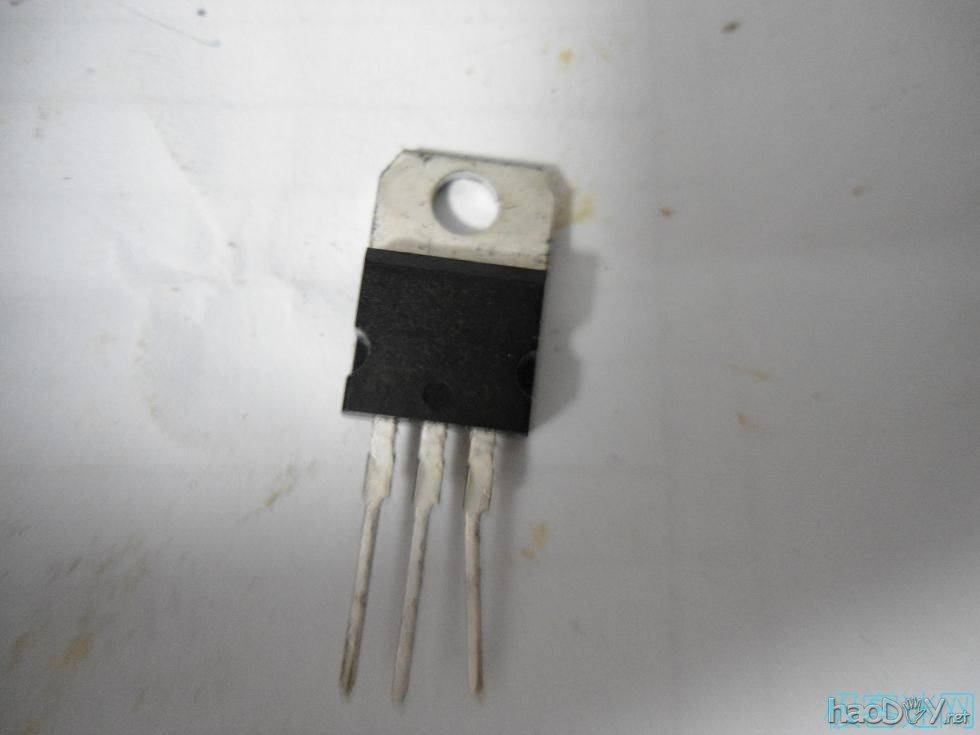

拿出LM317

【螃蟹】之LM317可调电源{多图慎入}

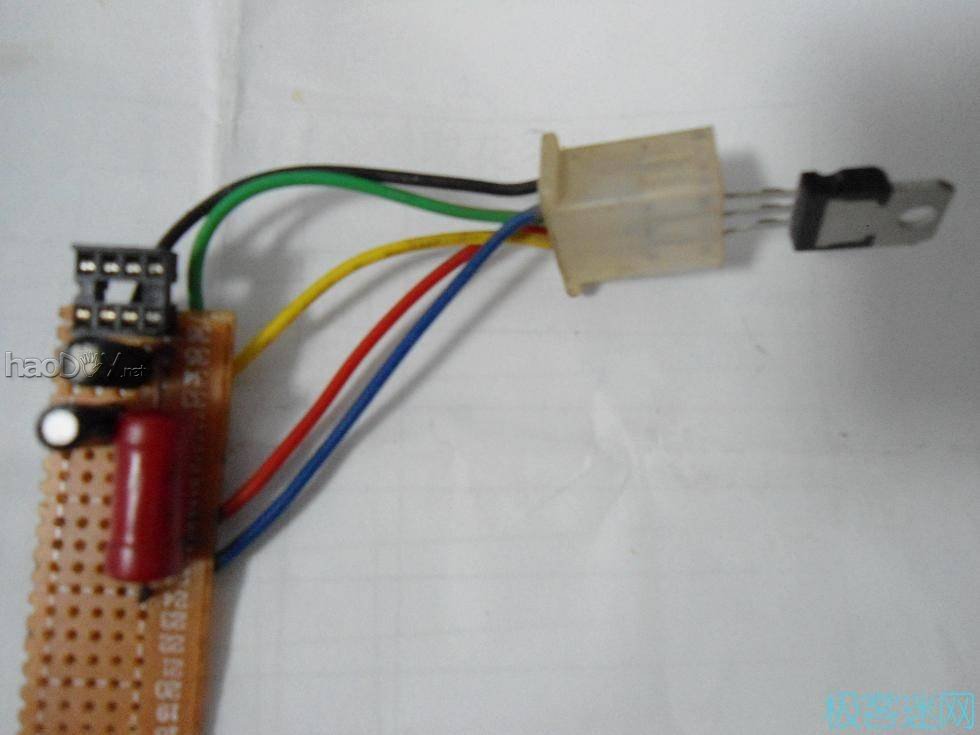

插在上边。

【螃蟹】之LM317可调电源{多图慎入}

拿出可调电阻,旁边备用,准备两根线,作为电源线,飞线焊接。
