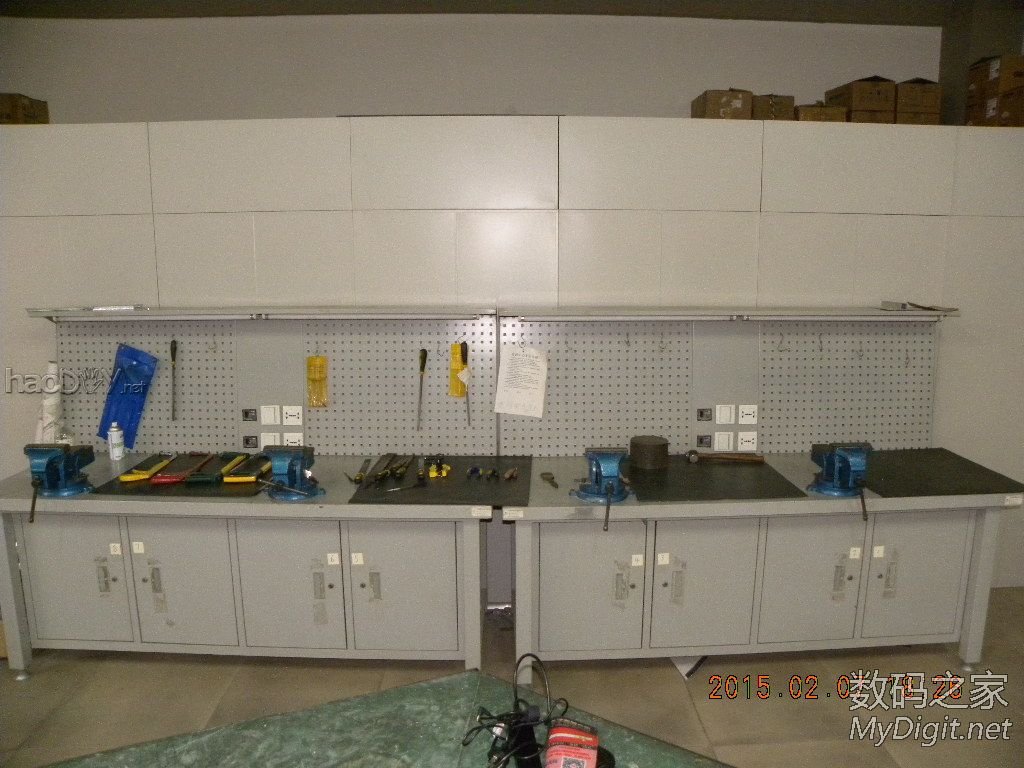

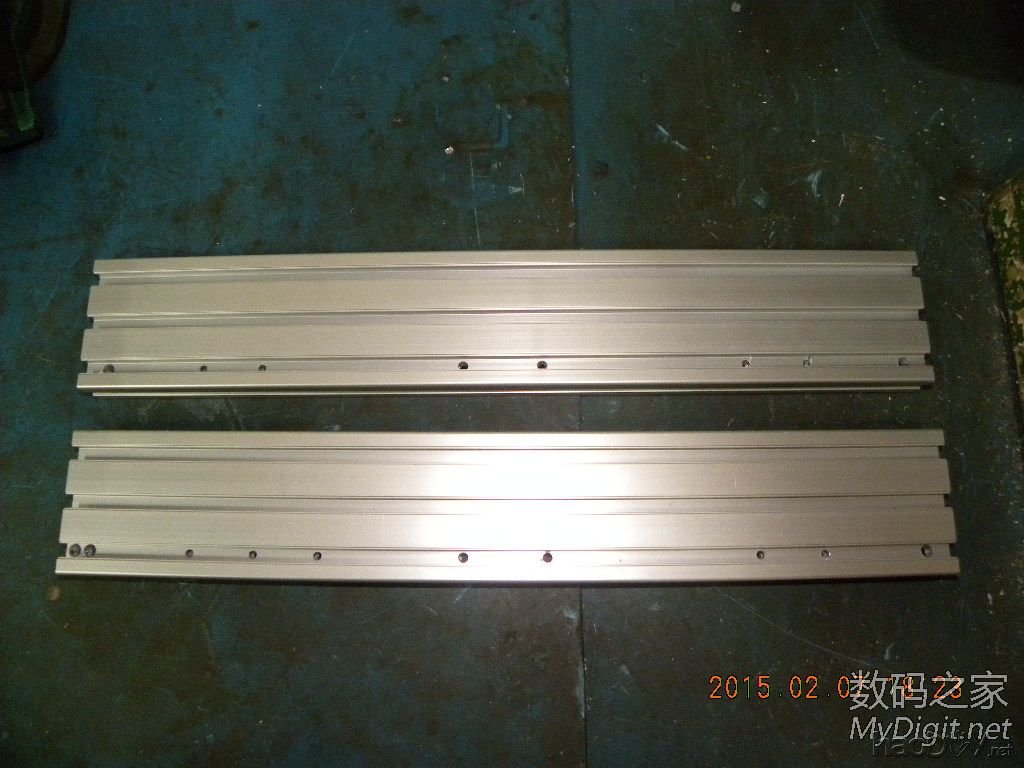

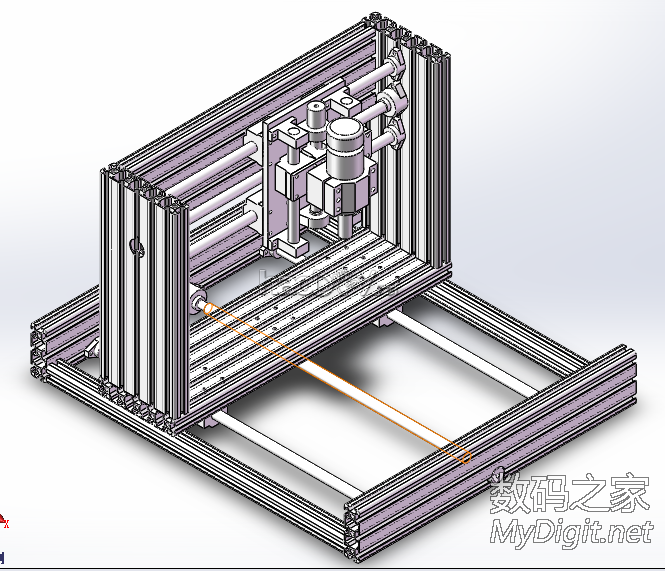

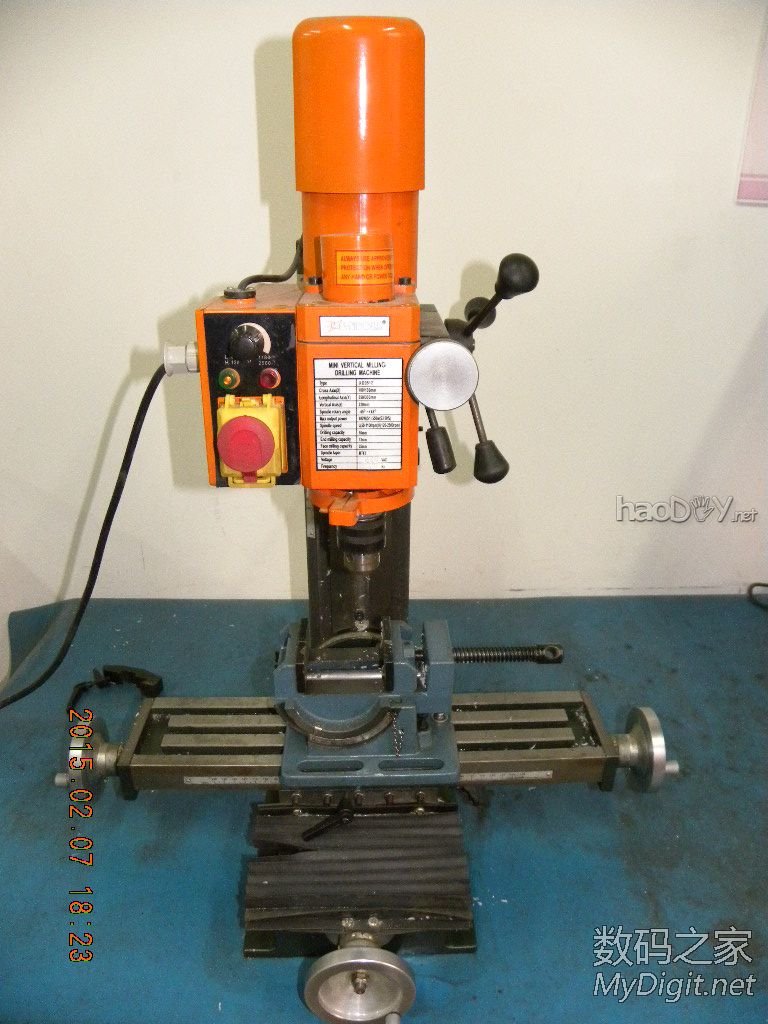

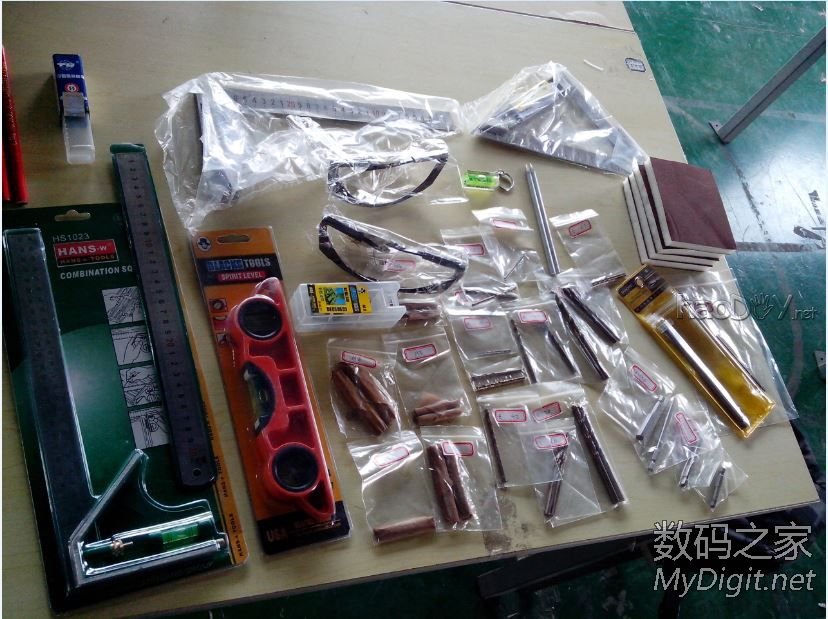

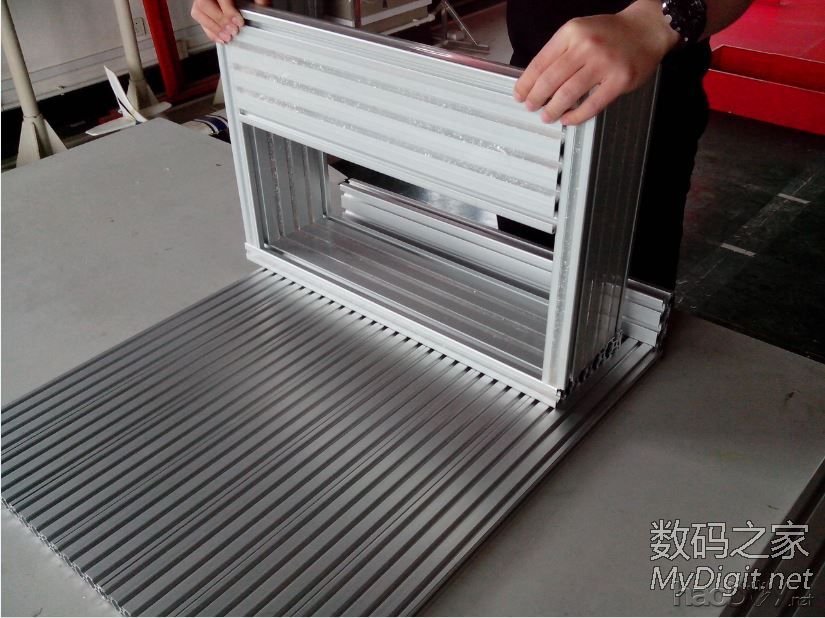

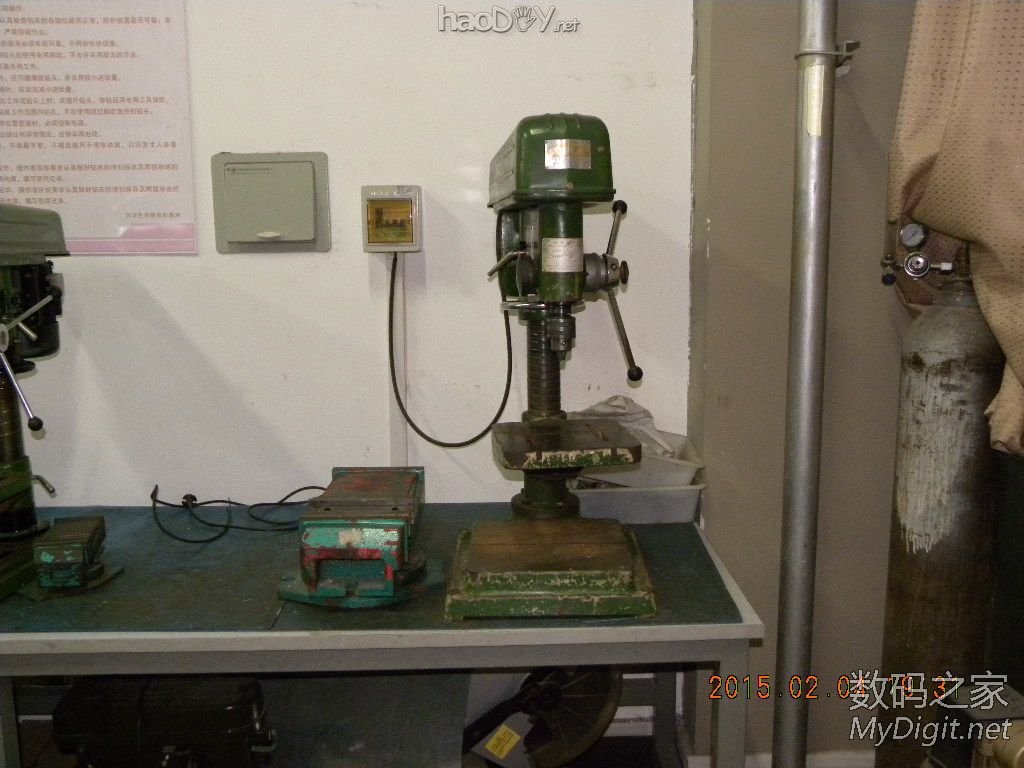

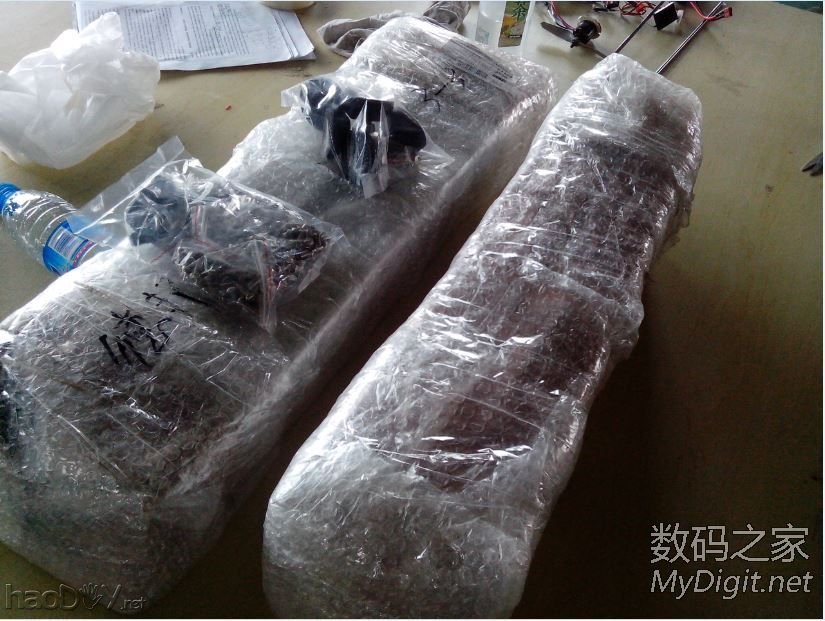

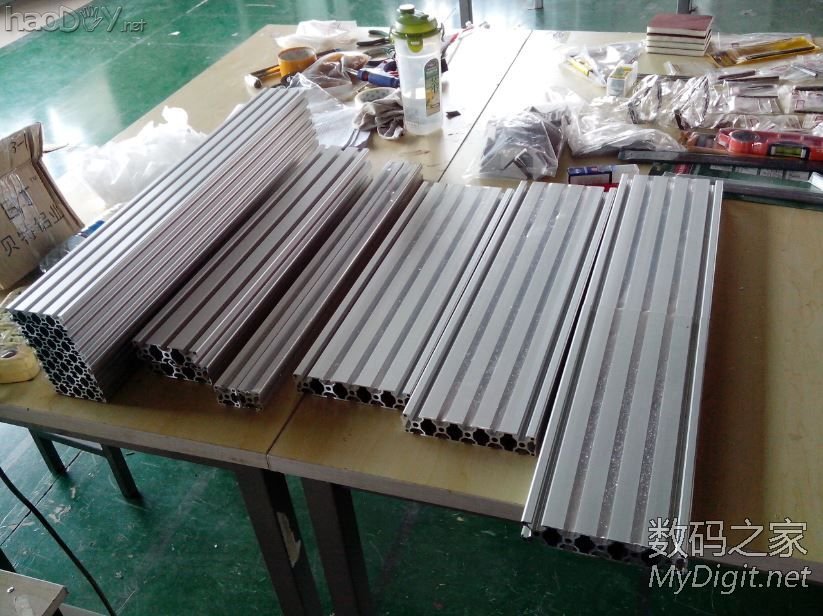

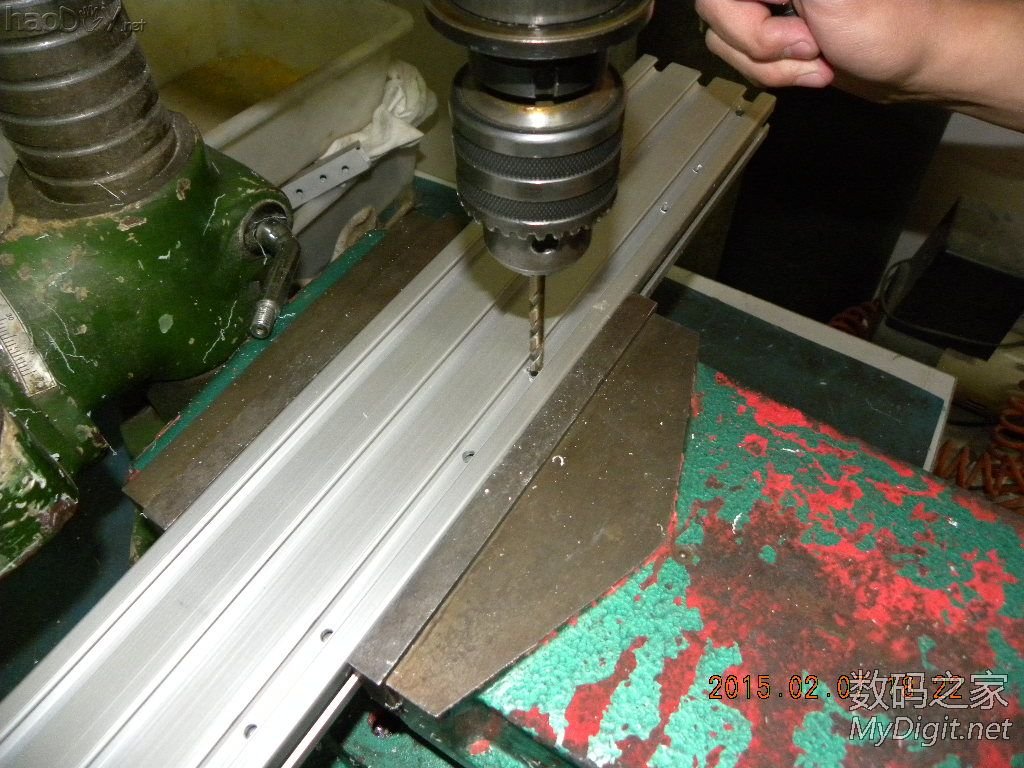

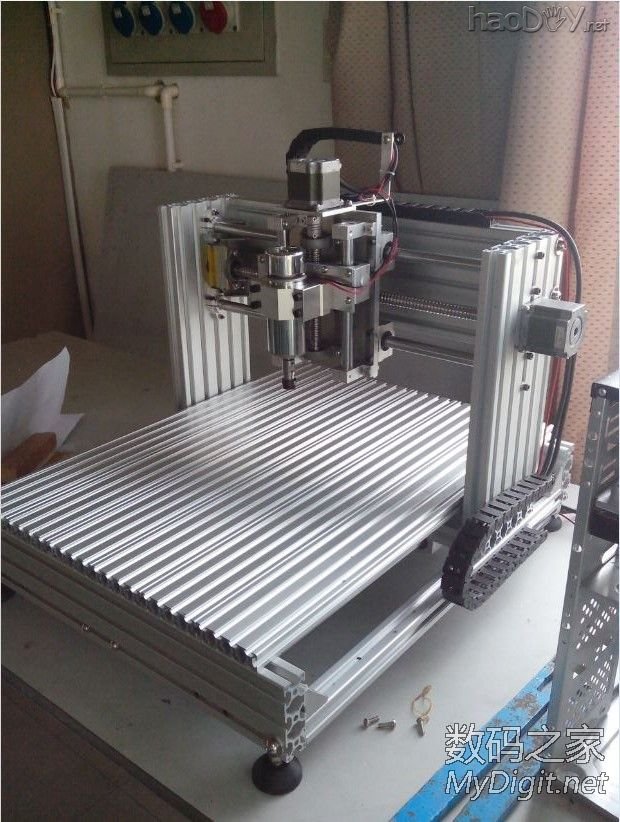

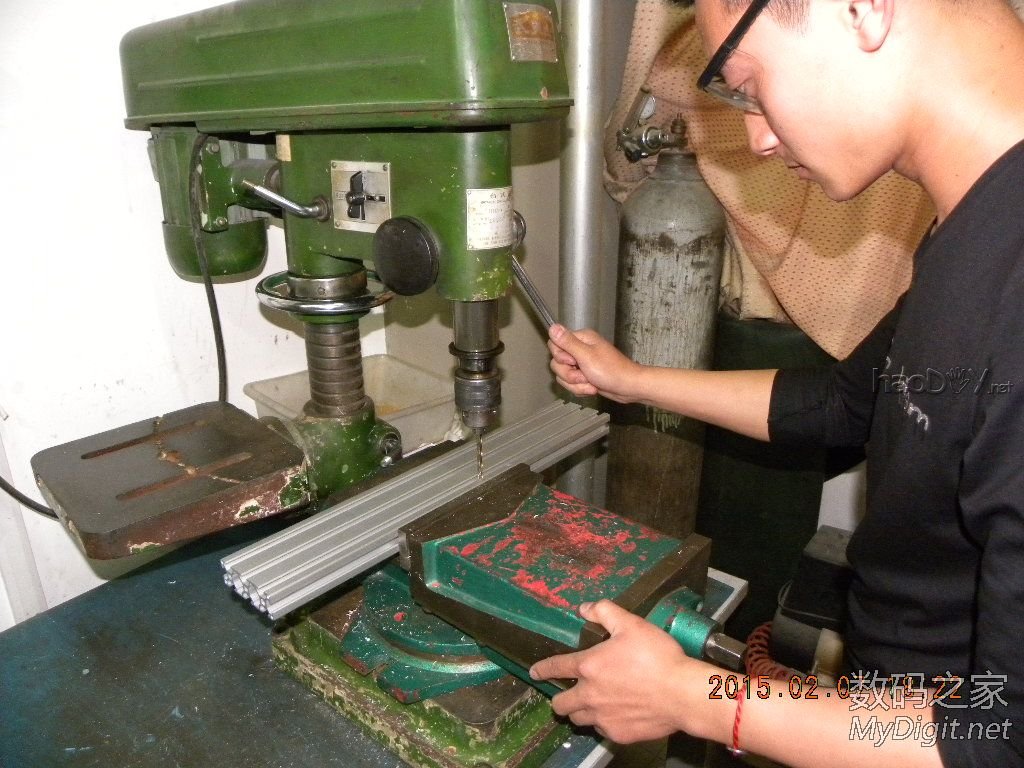

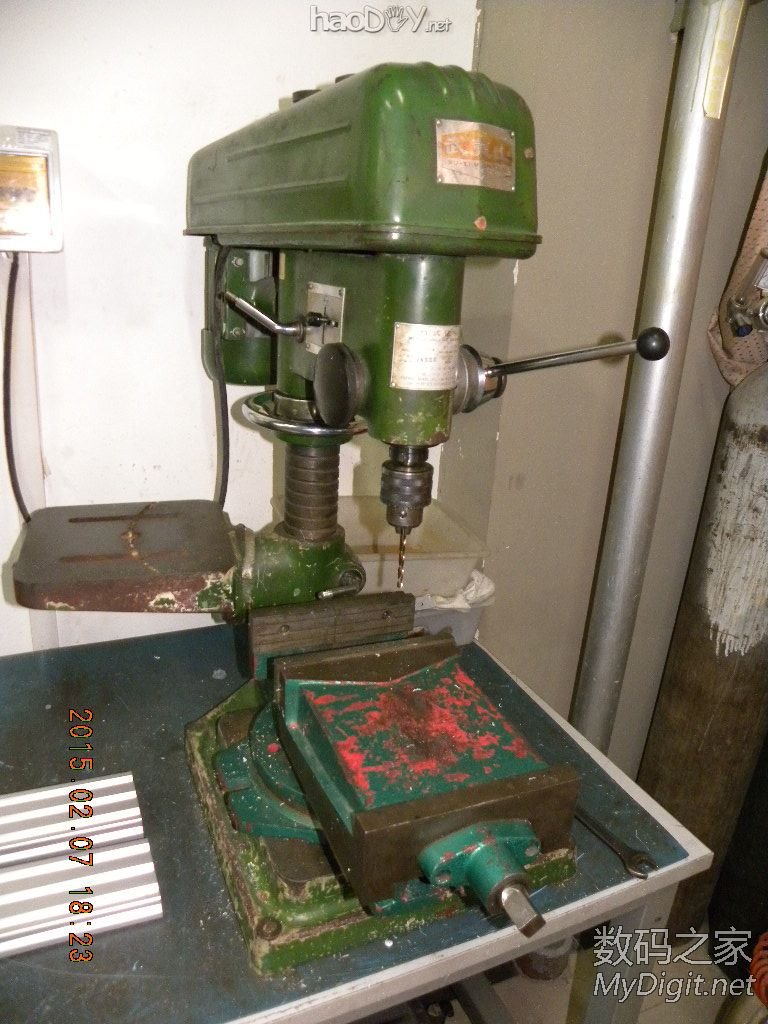

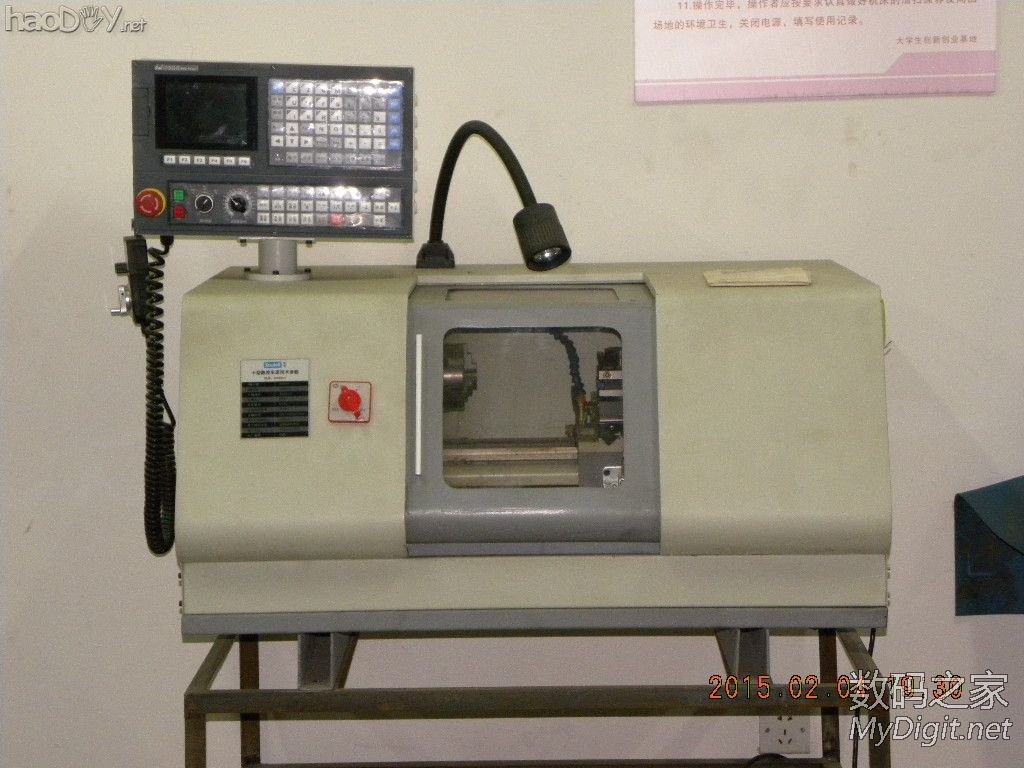

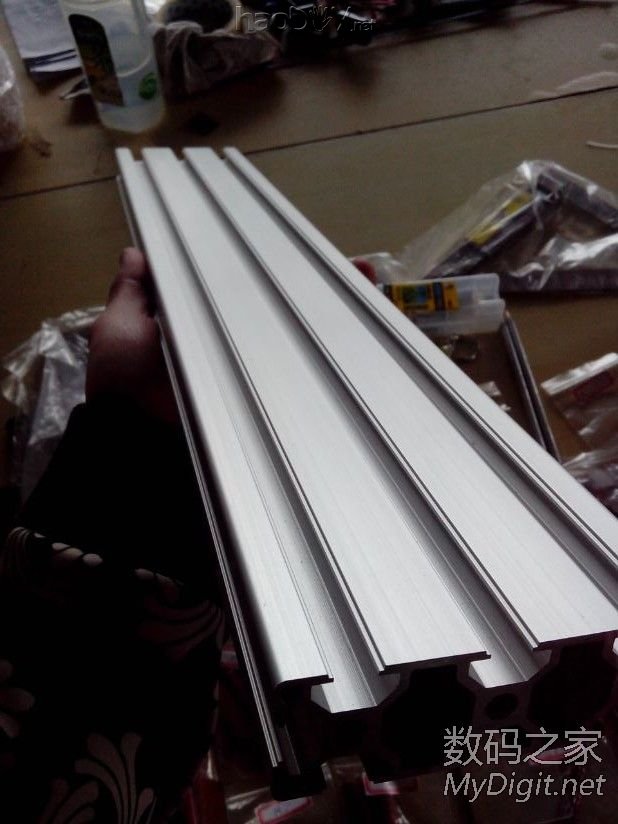

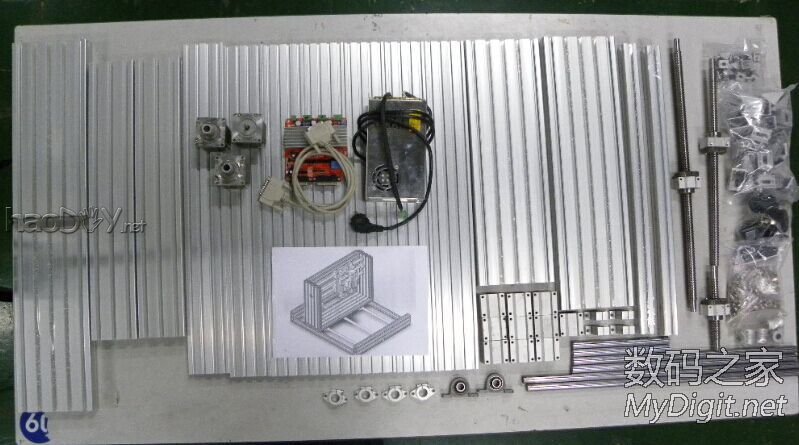

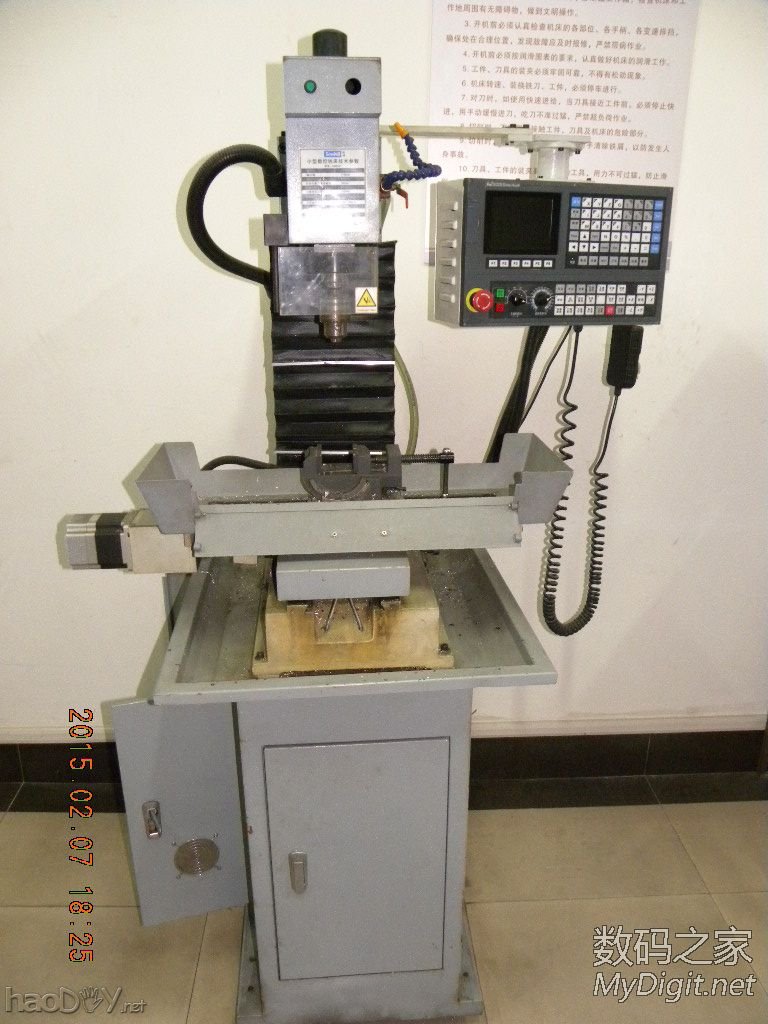

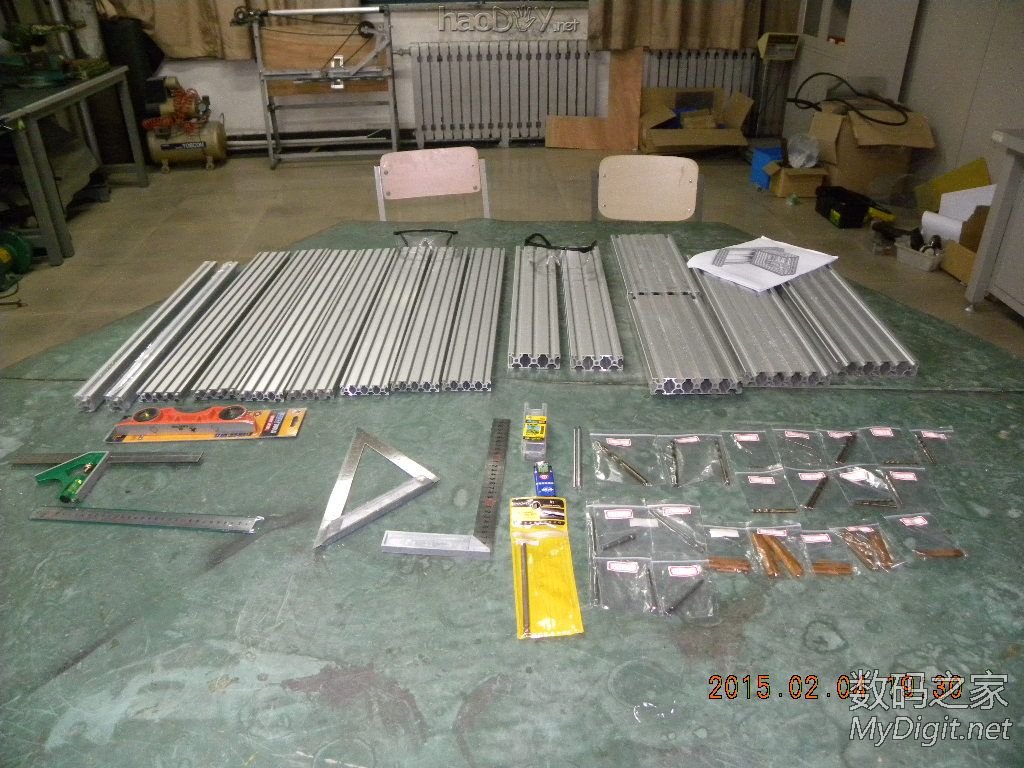

一直都想做一台结实点的雕刻机，最近咬咬牙，找了个朋友，动手！ 雕刻机全部采用铝型材制作，结实，方便加工，外观也能好看点。台面面积500x400x150mm，16mm光轴，1605滚珠丝杠，57步进电机；丝杠，光轴，直线轴承，电机我自己都有就不用买了。我会一直更新我的制作过程供大家分享和给要做雕刻机的人一些参考吧，在雕刻机全部制作完毕后我也会发出制作过程的视频供各位坛友们参考。 这是完成图2015.04.26  650雕刻机的3D图已完成http://bbs.mydigit.cn/read.php?tid=1216260&ds=1#tpc 楼主又收获了一台雕刻机http://bbs.mydigit.cn/read.php?tid=1216305 用Solidworks做的雕刻机的3D图  在漫长的等待后，德邦小毛驴屁颠屁颠把铝型材送来啦。  激动啊！！！铝型材感觉还不错，手感很好！  这些铝型材花了我900大洋！都是店家按尺寸帮切好了的。  嗯，，还有点那么意思嘛。。。。  铝型材，丝杠，光轴，电机，驱动板，电源都有了，至于主轴还在路上呢。  又买了一堆钻头，尺子，丝锥。  接下来看看我的加工环境吧。。。。。。 主要的打孔靠这台老旧的台钻了   钳工位。  还有一台小铣床，只不过有点小，没法固定铝型材。  还有一台小的数控车，但是我是搞电子的，不会用。。。。。  数控铣，同样不会用。。。  材料就绪！  画线定位啥的太枯燥，就不拍照了。 加工一定要做好防护措施，我可不想我那英俊的大眼睛飞进铝削啊！   刚开始干，出了不少错，不过后来就都解决啦
