【参赛】自制台锯改造简易裁板锯

时间:2017-05-29 11:47来源:www.crystalradio.cn 作者:壹的一万次方 点击:
很想参加DIY大赛,可是我这电子方面知识嘛还真是不够丢人现眼的,刚好把以前做的台锯改造完了,发上来试试,如果不合适还请版主移动到其他版块 。 以前做的台锯, http://www.crystalradio.cn/thread-855749-1-1.html 锯切能力还行,可是我这水平不行,想切
很想参加DIY大赛,可是我这电子方面知识嘛还真是不够丢人现眼的,刚好把以前做的台锯改造完了,发上来试试,如果不合适还请版主移动到其他版块【参赛】自制台锯改造简易裁板锯 。
以前做的台锯,http://www.crystalradio.cn/thread-855749-1-1.html锯切能力还行,可是我这水平不行,想切直线比较费劲,尤其是锯90度角,看着线推怎么都不直,角度也总有误差,最后还得修整。懒人嘛,就得想懒人的办法,台锯改造一番降低操作难度,从搜集材料到完工,陆陆续续差不多大半年,都是挤时间一点一点拼兑。

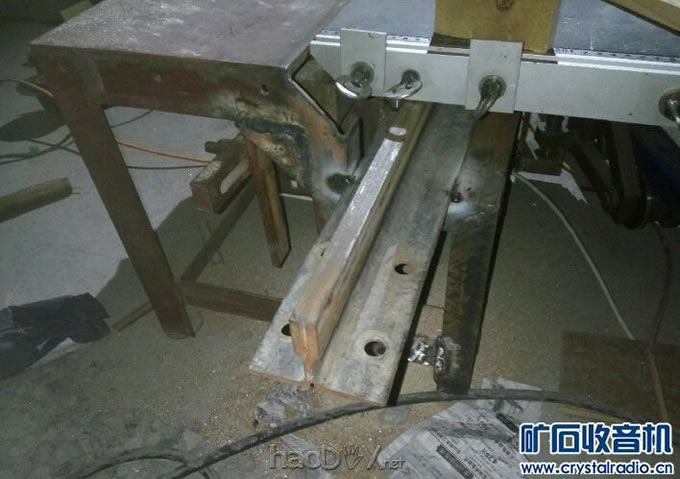

导轨是几年前朋友给的,电梯导轨的料头,长度710MM,略短,接了一段190MM,总长900MM。

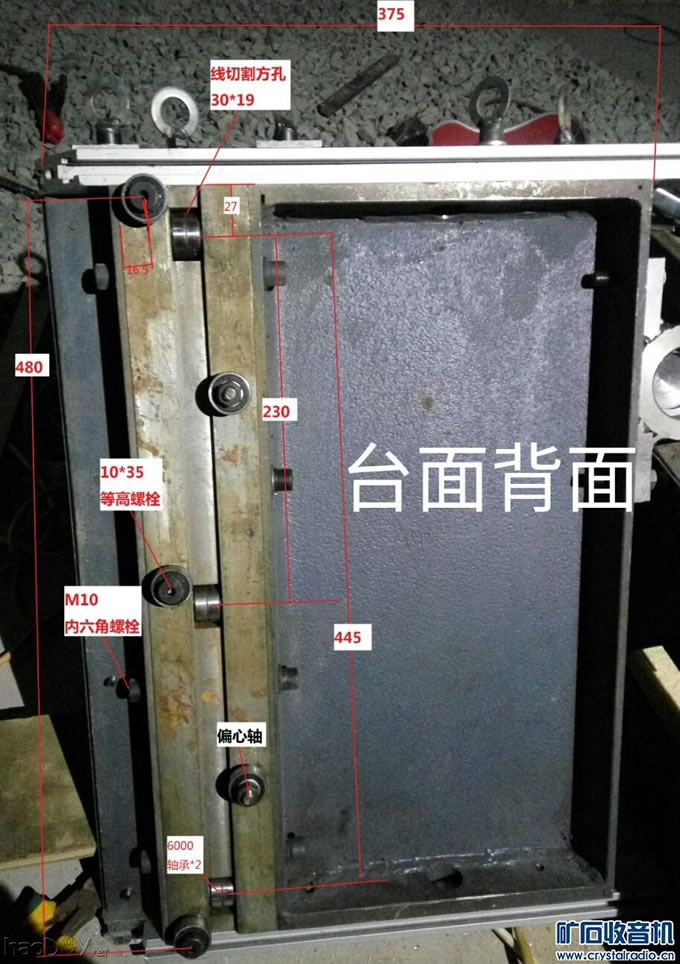

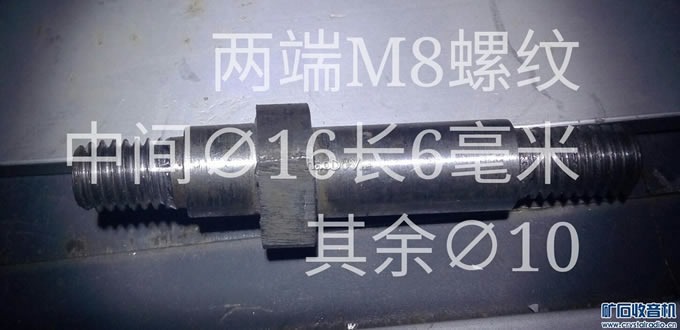

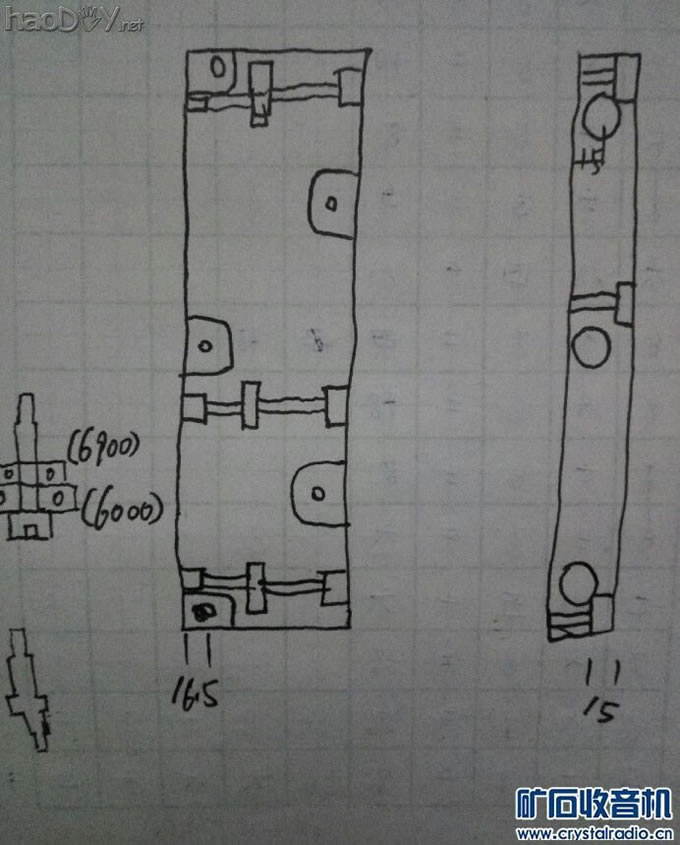

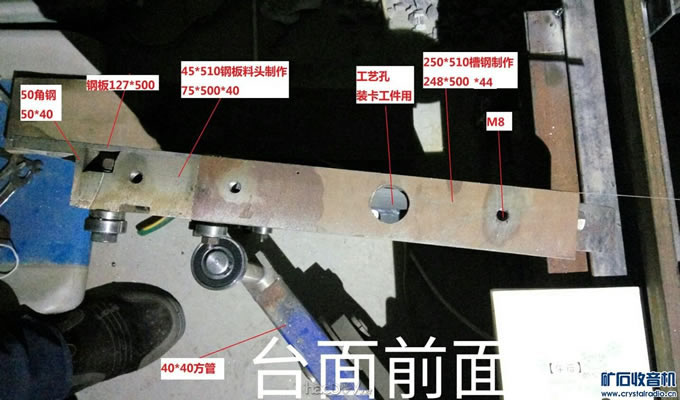

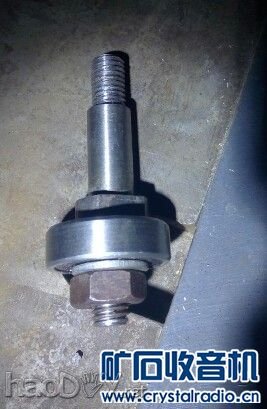

台面一体加工难度太大,所以做成几部分组装。250槽钢510MM长一段,封两头,六面加工,最终尺寸,500*250*44MM。45MM钢板料边一段,六面加工,最终尺寸500*75*40MM,划窝钻铰孔,具体尺寸如下草图,等高螺栓6条,10MM*50MM3条,10MM*35MM2条,网购。小偏心轴2件,偏心量不精确,三爪卡盘一爪垫微波炉变压器拆出的薄钢片两层车出,偏心量刚好。50角钢一段,刨一边,最终尺寸50*40MM,钻孔。4MM钢板一条,130*510,加工四边,最终尺寸127*500MM。全部加工完毕组合钻孔,M10内六角螺栓连接成整体。75圆钢料头一个,焊两个脚做成204轴承盒。靠山滑槽40*20铝合金型材,包括T槽螺栓和不锈钢吊环螺母网购。靠山38*540*4MM铝合金板钻孔,废品站得来。

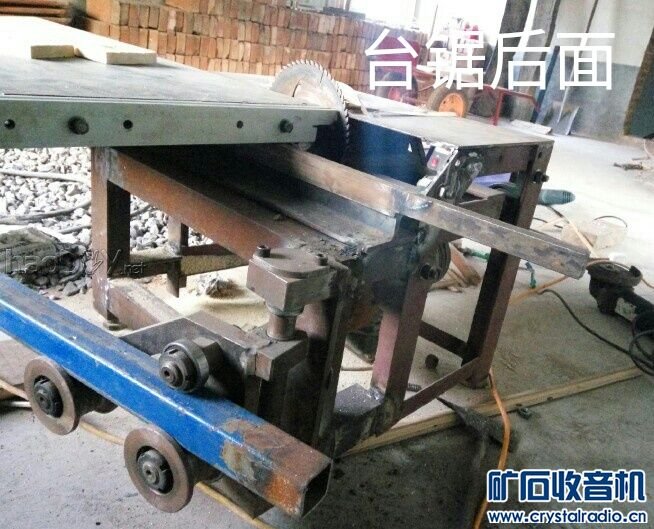

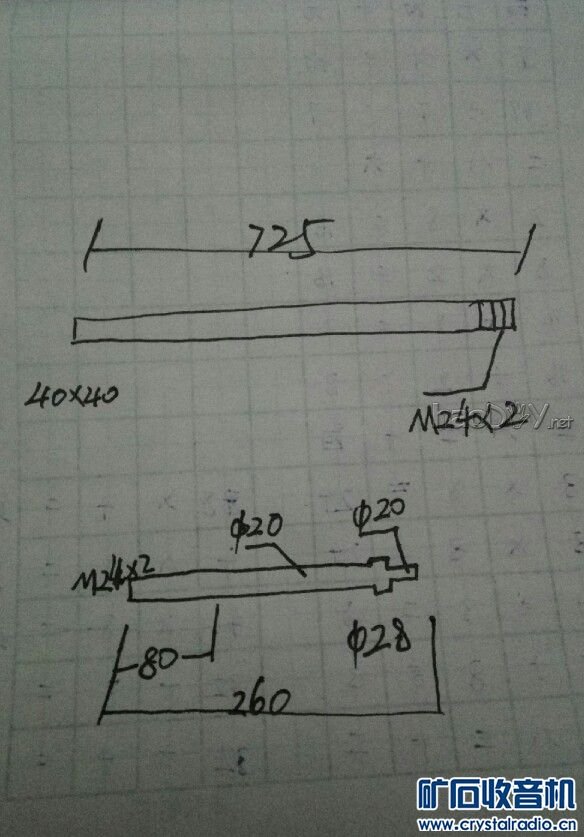

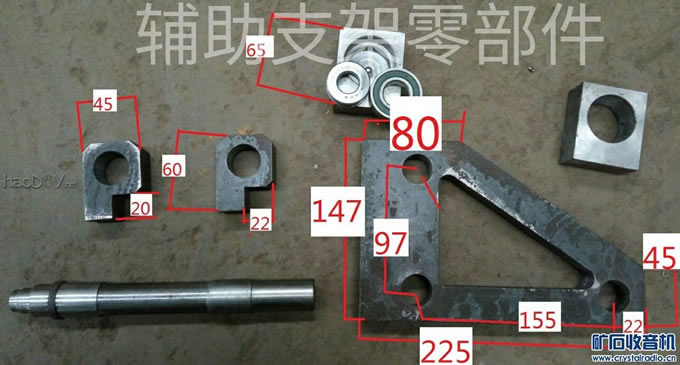

辅助支架部分。滑杆40*40方管,长度685MM(有点短了),40钢板头加工M24*2螺母一个,对齐焊接。其他部分图纸没了,尺寸标在图片上。
机架略作改动,原主轴部分包括那一部分机架台面不动,其余的用50槽钢制作,焊接牢固。
组合安装。辅助支架校正焊接牢固。导轨摆正,装上台面,百分表先打出锯片平整度,我这个锯片摆动0.05MM,找出一段比较平整的作为基准,移动滑台校正导轨,滑台平面比固定台面略高3MM,导轨校正之后电焊固定。拧动支撑杆,方尺以锯片为基准校正水平。

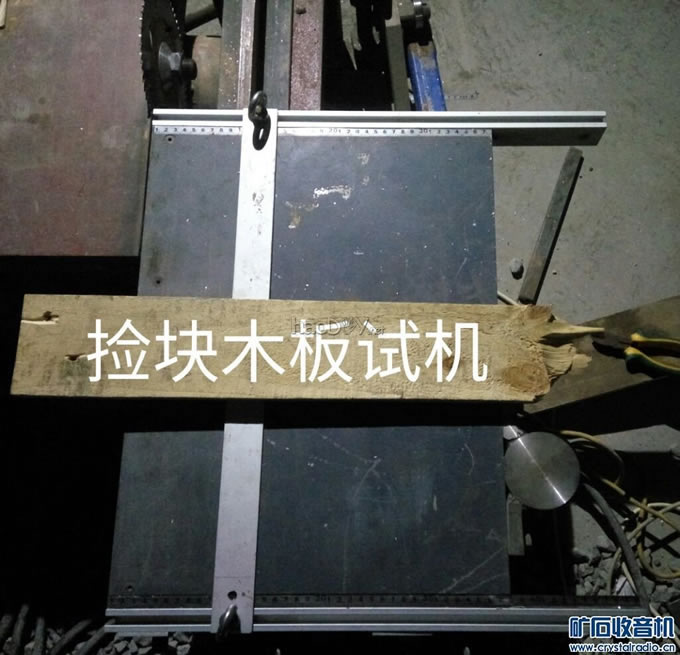

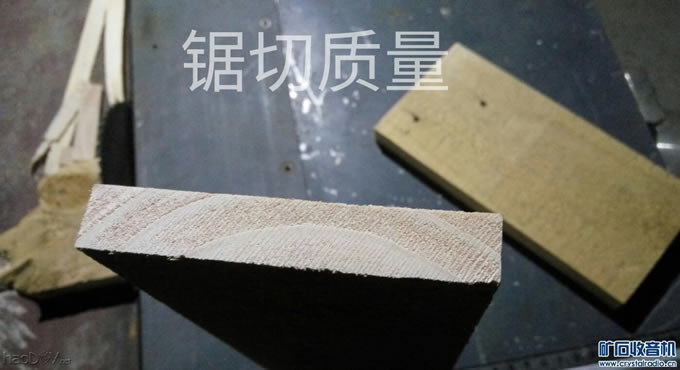

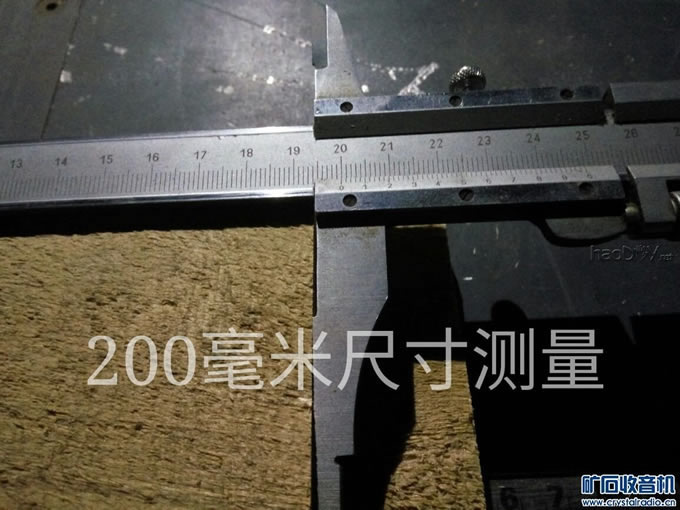

昨晚试切,捡的破木板,切出小方板两块,200*95MM和250*95MM,卡尺测量,误差在0.3MM,长宽垂直度大约0.5MM(台面拼接成的加工组装之后误差较大)。
以下上图 【参赛】自制台锯改造简易裁板锯






【参赛】自制台锯改造简易裁板锯





【参赛】自制台锯改造简易裁板锯





【参赛】自制台锯改造简易裁板锯





【参赛】自制台锯改造简易裁板锯





【参赛】自制台锯改造简易裁板锯





【参赛】自制台锯改造简易裁板锯





【参赛】自制台锯改造简易裁板锯





【参赛】自制台锯改造简易裁板锯





【参赛】自制台锯改造简易裁板锯





【参赛】自制台锯改造简易裁板锯
占二楼再发一图,前面且90度的靠板,做成活动的,不用时候拧松螺丝,转个方向拧紧就不会高出台面。
