教你手工制作小小风力发电机【转译】

时间:2017-10-29 20:56来源:未知 作者:admin 点击:
炎热的夏日来点清凉的风吧 主要材料 : 主体木板 2片 太阳能专用马达(转轴上附齿轮)1.5~4.5V 一组 大齿轮 一个 小齿轮 一个 方形木块 两个 三孔木块 一个 长形木块 一个 金属棍 一支 绿色LED灯(3V) 一个 泡棉双面胶 一片 螺丝钉(2mm*6mm) 12枝 珍珠板(30 * 3
教你手工制作小小风力发电机【转译】
炎热的夏日来点清凉的风吧

主要材料

主体木板2片 太阳能专用马达(转轴上附齿轮)1.5~4.5V一组
大齿轮一个 小齿轮一个
方形木块两个 三孔木块一个
长形木块一个 金属棍一支
绿色LED灯(3V)一个 泡棉双面胶一片
螺丝钉(2mm*6mm)12枝 珍珠板(30 * 30 cm)一片
砂纸一张 圆规一支

所需工具

美工刀

制作步骤

  • 第1步:

    教你手工制作小小风力发电机【转译】

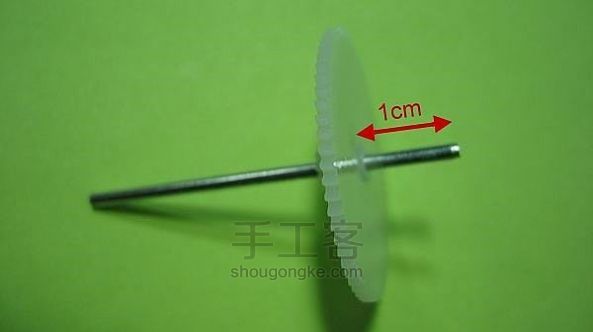

    将大齿轮圆孔套入金属棍,内推至距一端约1公分。

  • 第2步:

    教你手工制作小小风力发电机【转译】

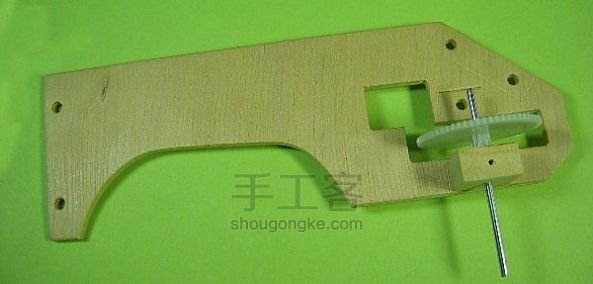

    将方形木块贴齐主体木板缝隙的边缘,使用螺丝钉固定

  • 第3步:

    教你手工制作小小风力发电机【转译】

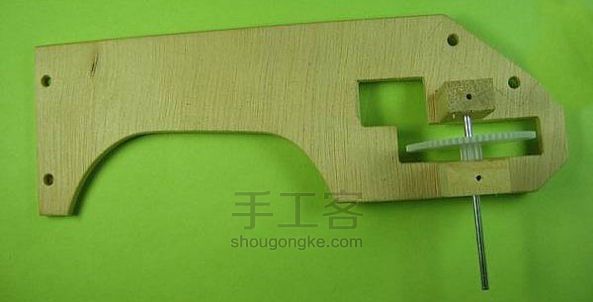

    取另一个方型木块套入金属棍的较短端,使其对准主体木板上的孔洞;调整大齿轮位置,使其位于缝隙正中间,并与缝隙平行;最后使用螺丝钉固定方形木块

  • 第4步:

    教你手工制作小小风力发电机【转译】

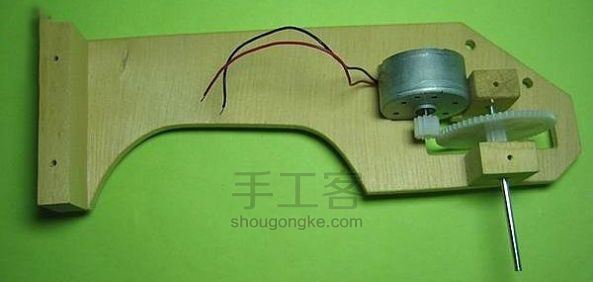

    以螺丝钉将长形木块固定于步骤4的主体木板下端

  • 第5步:

    教你手工制作小小风力发电机【转译】

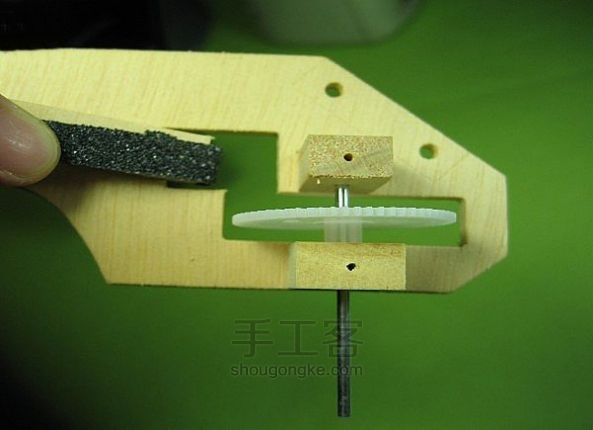

    若咬合的齿轮转动困难,则剪下一小段砂纸,磨擦主体木板的凹槽底部,直至马达位于最佳位置

  • 第6步:

    教你手工制作小小风力发电机【转译】

    将LED灯固定在三孔木块上方孔洞。

  • 第7步:

    教你手工制作小小风力发电机【转译】

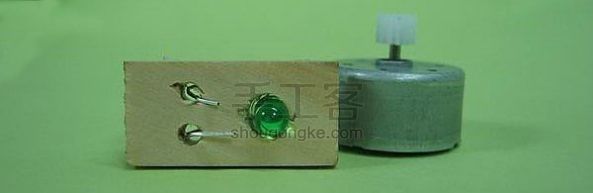

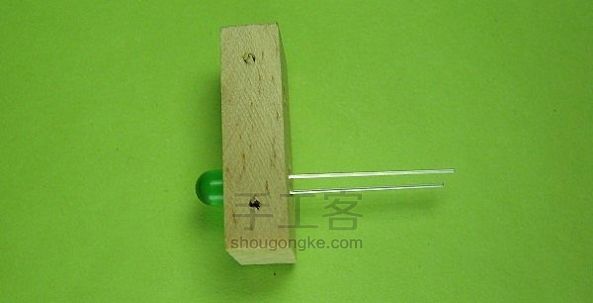

    将LED灯的两支脚伸出下方的两个孔洞之外。

  • 第8步:

    教你手工制作小小风力发电机【转译】

    剥除太阳能专用马达电线末端的绝缘外层,使内部的金属线露出约2公分。

  • 第9步:

    教你手工制作小小风力发电机【转译】

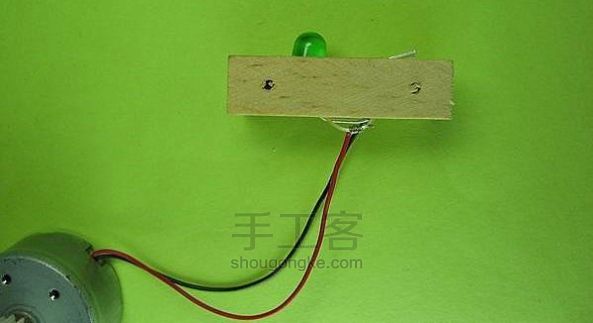

    将太阳能专用马达的红色金属线(正极)缠绕在LED的长脚(正极),黑色金属线(负极)缠绕在LED的短脚(负极)。

  • 第10步:

    教你手工制作小小风力发电机【转译】

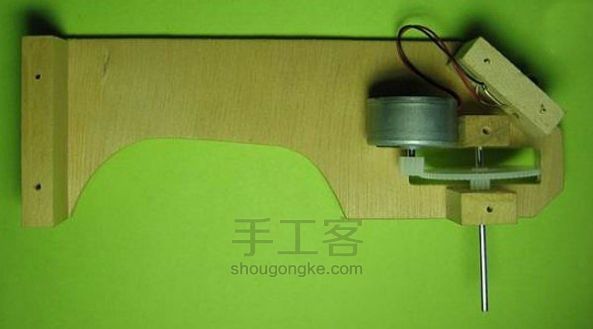

    将步骤10的装置以2根螺丝钉固定于步骤7的主体木板上

  • 第11步:

    教你手工制作小小风力发电机【转译】

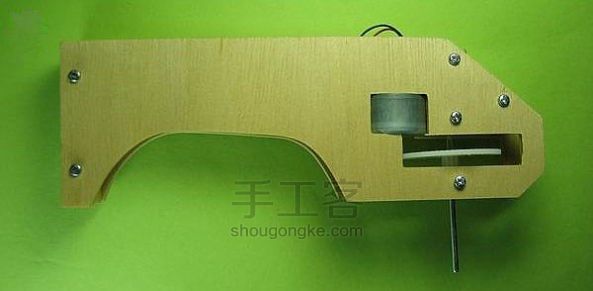

    使用6个螺丝钉将第二片主体木板固定,测试大齿轮与太阳能专用马达上的小齿轮是否能顺利转动,如果转动困难,则重新调整螺丝钉的位置

  • 第12步:

    教你手工制作小小风力发电机【转译】

    使用圆规,在板上画出四个直径分别为12、11、3、2公分的同心圆。

  • 第13步:

    教你手工制作小小风力发电机【转译】

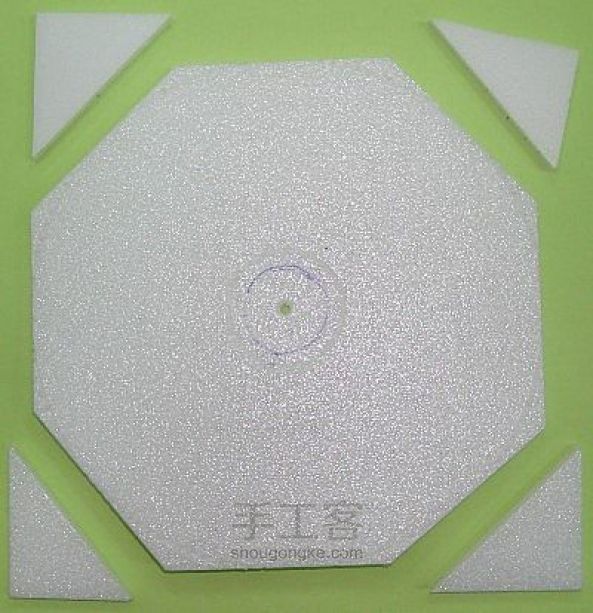

    分别将直尺贴齐圆周边缘的各点,再以小刀沿着直尺切掉圆周外的珍珠板,重覆此动作,直至接近圆形为止,最后以砂纸磨除圆周边缘的棱角,以小刀沿着直尺切掉圆周外的珍珠板。

  • 第14步:

    教你手工制作小小风力发电机【转译】

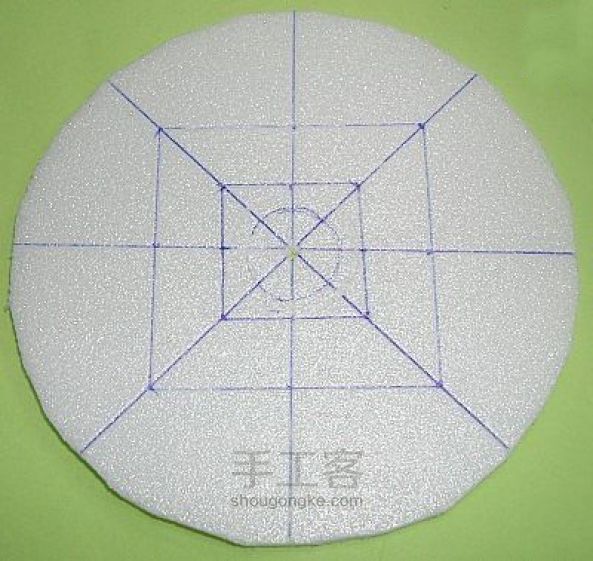

    以直尺及笔画出相互垂直的两条直径,再以量角器,将圆均分八等分的扇形,将圆均分成八等分的扇形。

  • 第15步:

    教你手工制作小小风力发电机【转译】

    将小齿轮以泡绵胶黏至步骤3装置的中心

  • 第16步:

    教你手工制作小小风力发电机【转译】

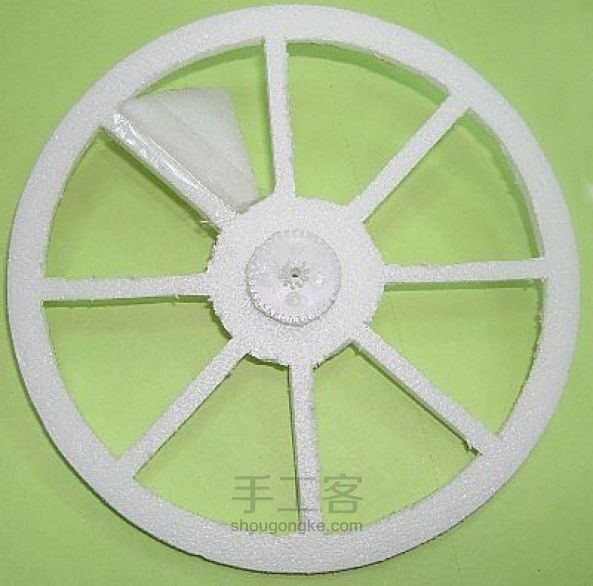

    使用透明胶带,将八片扇叶以相同夹角(45度)黏贴至扇叶支架上

  • 第17步:

    教你手工制作小小风力发电机【转译】

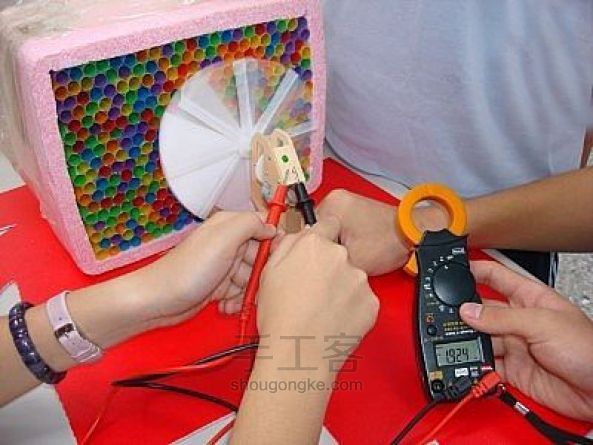

    将扇叶组套入风车主体的转轴,置于转动的电扇前,使风车扇叶能逆时针转动,观察LED灯是否发亮,并测量出最大电压。
