光纤快速连接器 连接尾纤 简单教程

时间:2017-05-24 21:17来源:数码之家 作者:admin 点击:
FTTH冷接工具展示贴:http://bbs.mydigit.cn/read.php?tid=1542876 买了工具心里痒痒,呵呵,今天迫不及待做个一个光纤接头,特和大家分享下。 一,做光纤接头需要的工具。 二,快速连接器和单芯光纤。 三,把连接器尾帽穿入光纤皮线 四,从光纤中间剪开光纤
FTTH冷接工具展示贴:
http://bbs.mydigit.cn/read.php?tid=1542876

买了工具心里痒痒,呵呵,今天迫不及待做个一个光纤接头,特和大家分享下。

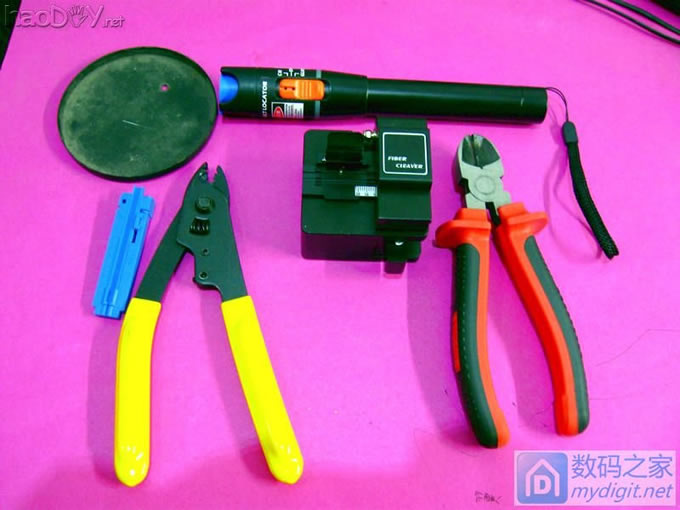

一,做光纤接头需要的工具。
光纤快速连接器 连接尾纤 简单教程

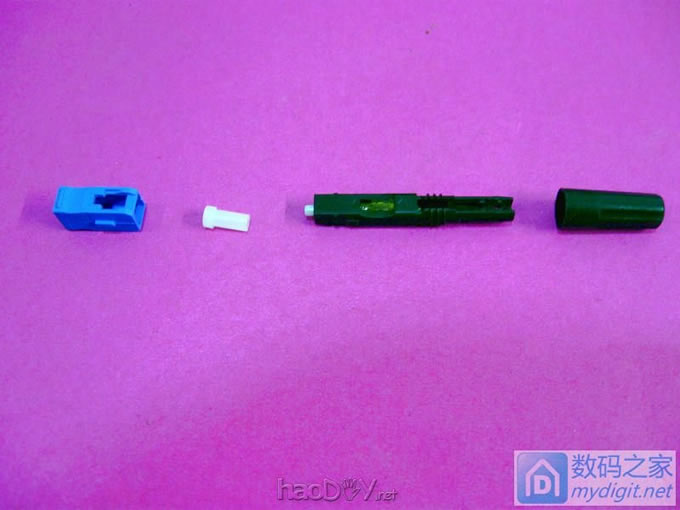

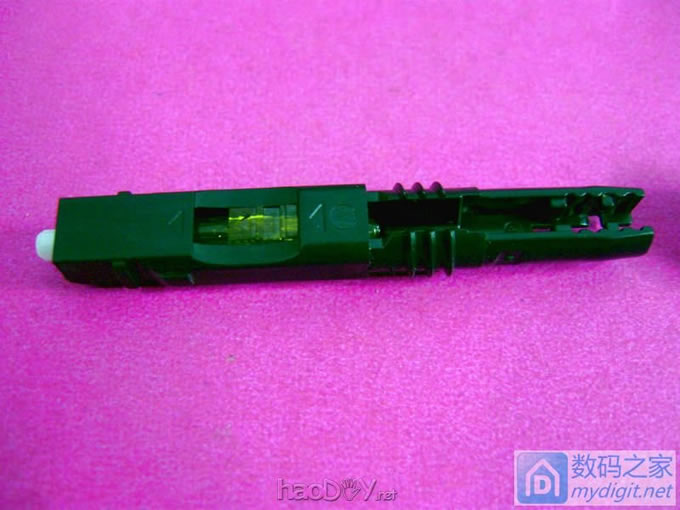

二,快速连接器和单芯光纤。
光纤快速连接器 连接尾纤 简单教程

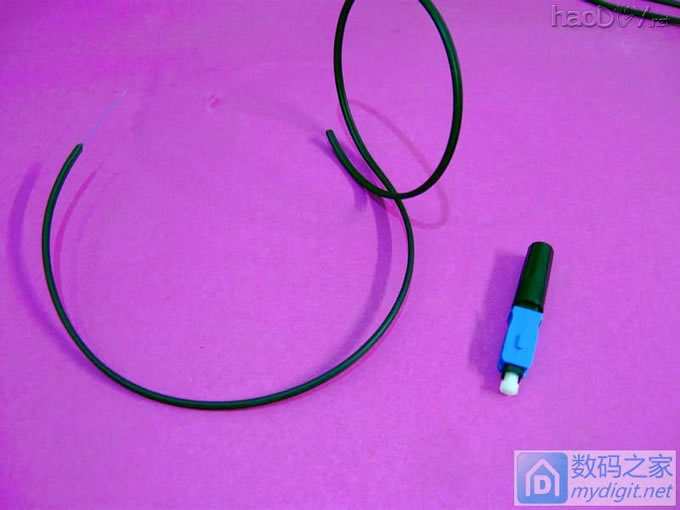

三,把连接器尾帽穿入光纤皮线
光纤快速连接器 连接尾纤 简单教程

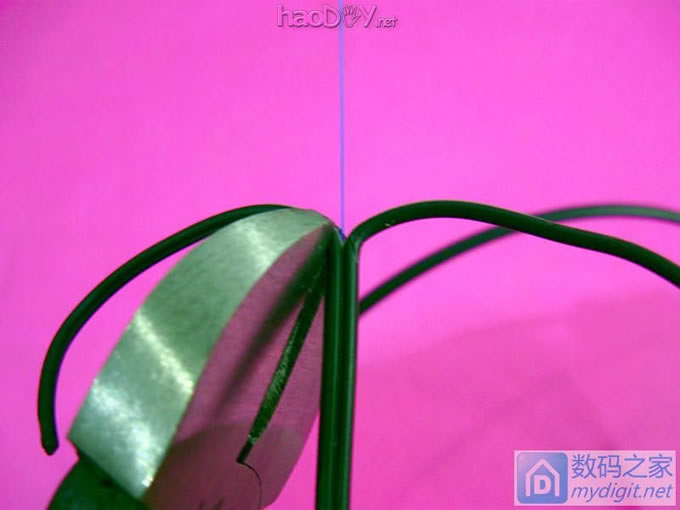

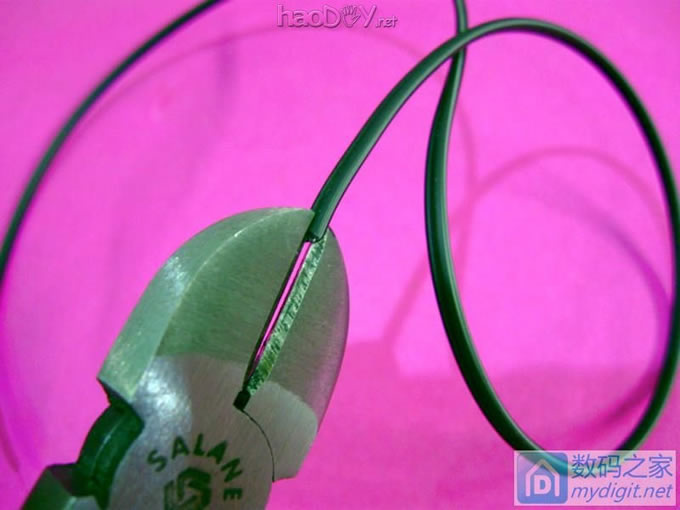

四,从光纤中间剪开光纤。
光纤快速连接器 连接尾纤 简单教程

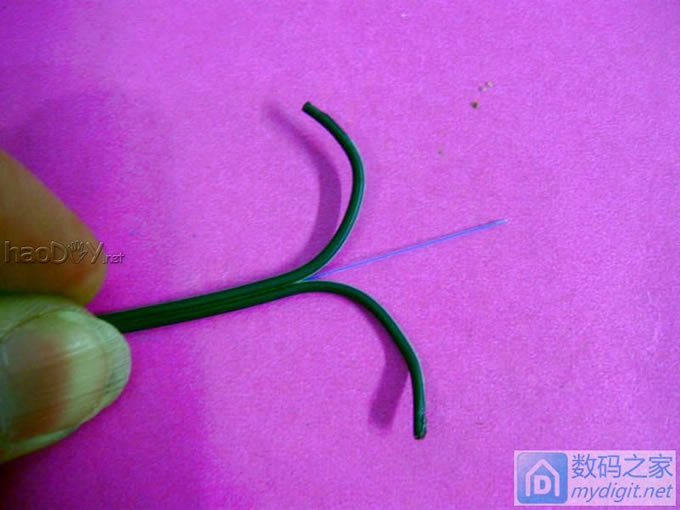

五, 掰开光纤皮线两边保护钢丝,露出光纤。
光纤快速连接器 连接尾纤 简单教程




六,剪去掰开的两边保护钢丝。
光纤快速连接器 连接尾纤 简单教程

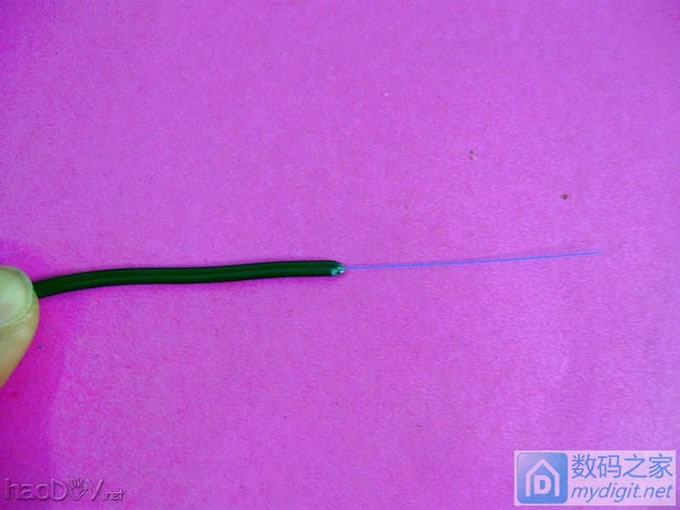

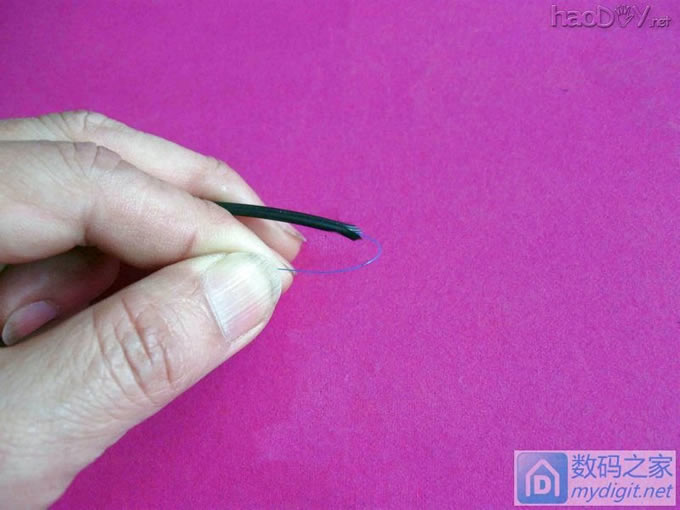

七,剪去两边保护钢丝,裸露光纤的样子。
光纤快速连接器 连接尾纤 简单教程

八,剥出光纤后,用手拉弯光纤或弹一下光纤,看看光纤有没有损伤,如果有损伤或断裂 需要重新剥光纤。
光纤快速连接器 连接尾纤 简单教程

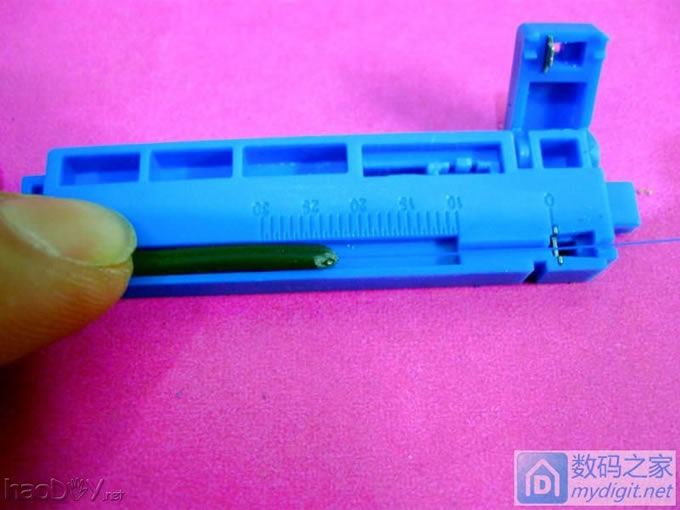

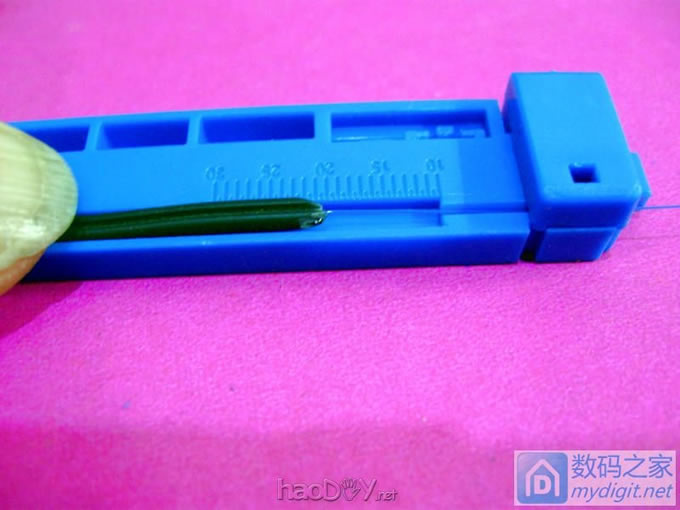

九,刮去光纤上的保护层,这是刮去光纤保护层的工具。
光纤快速连接器 连接尾纤 简单教程


十,放入光纤,压紧盖子,然后捏住光纤向后一拉,就可以去除光纤外的保护层。
光纤快速连接器 连接尾纤 简单教程

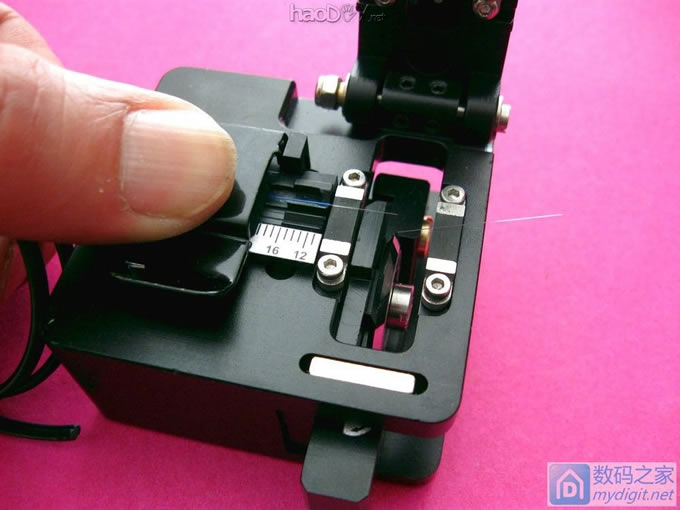

十五,切割完成的光纤,看到机子后面还有切割后的残留光纤。
光纤快速连接器 连接尾纤 简单教程

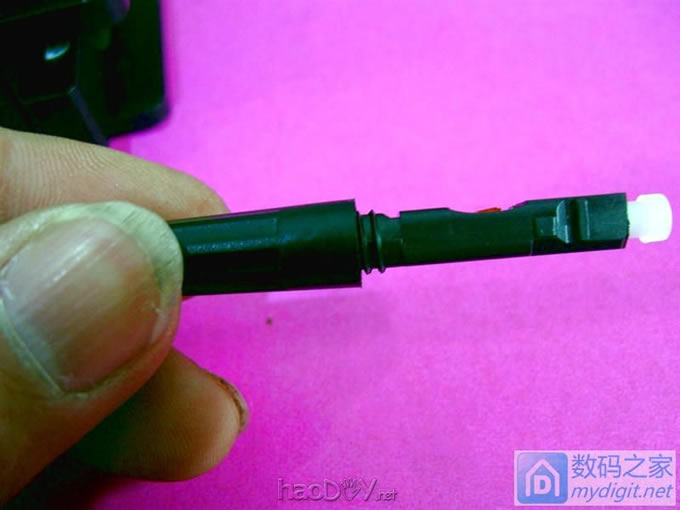

十六,切割好光纤后,把光纤插入连接器中央小孔。
光纤快速连接器 连接尾纤 简单教程

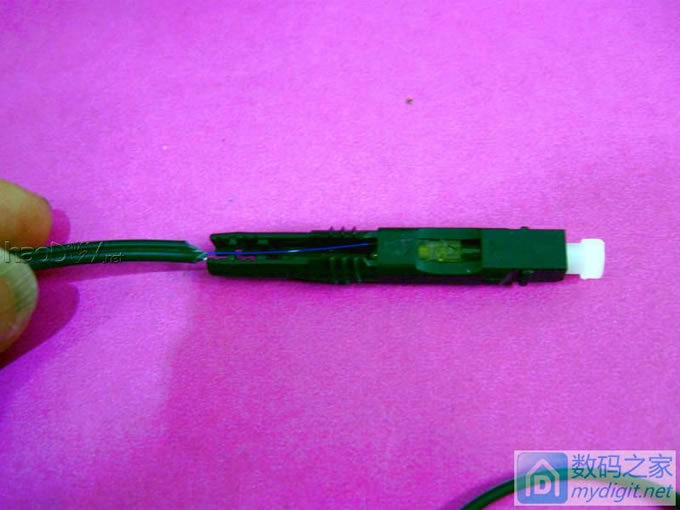

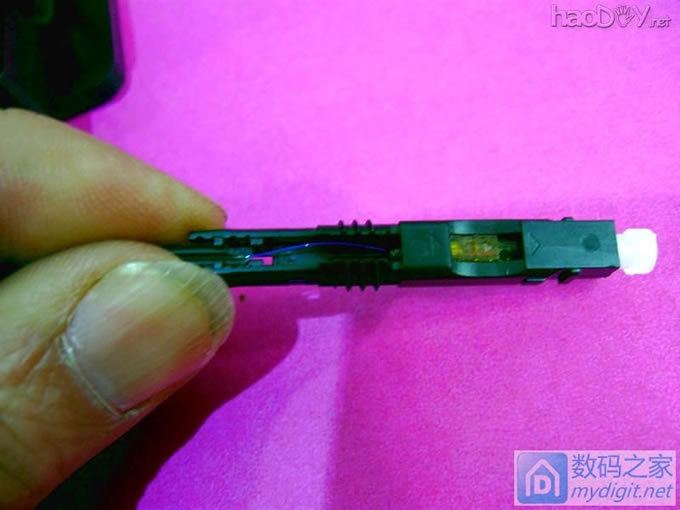

十七,插入过程中插不动了,光纤出现微小弯曲时,把锁紧开关向右推到位。
光纤快速连接器 连接尾纤 简单教程

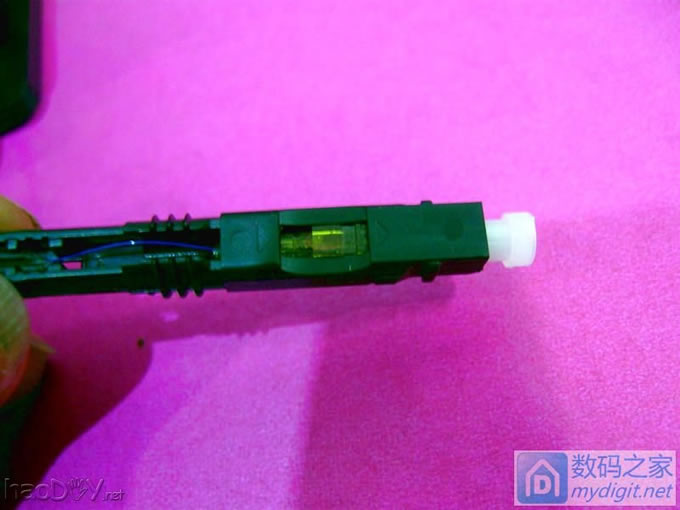

十八,下图就是锁紧开关推到位的样子。
光纤快速连接器 连接尾纤 简单教程

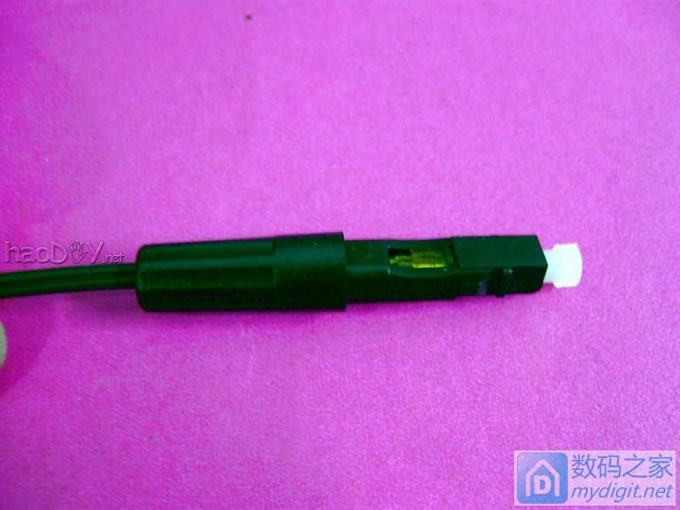

十九,推到位后,把尾帽套到连接器上,然后拧紧。
光纤快速连接器 连接尾纤 简单教程


二十,这是拧紧的样子。
光纤快速连接器 连接尾纤 简单教程

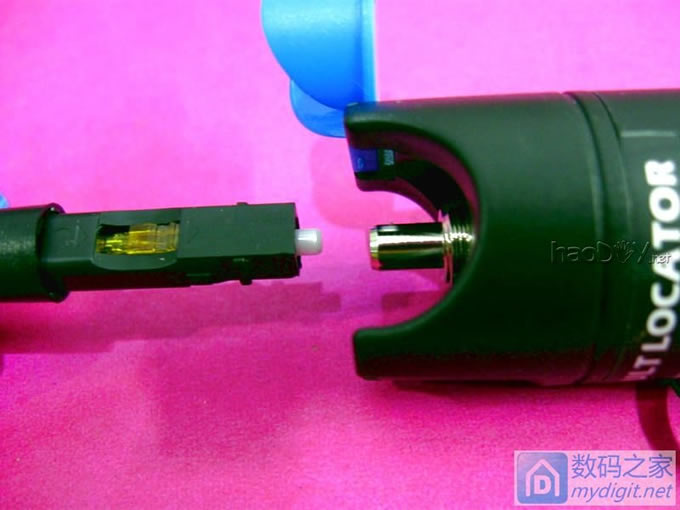

二十一,把连接器保护帽去掉,插 到测试激光源上。
光纤快速连接器 连接尾纤 简单教程

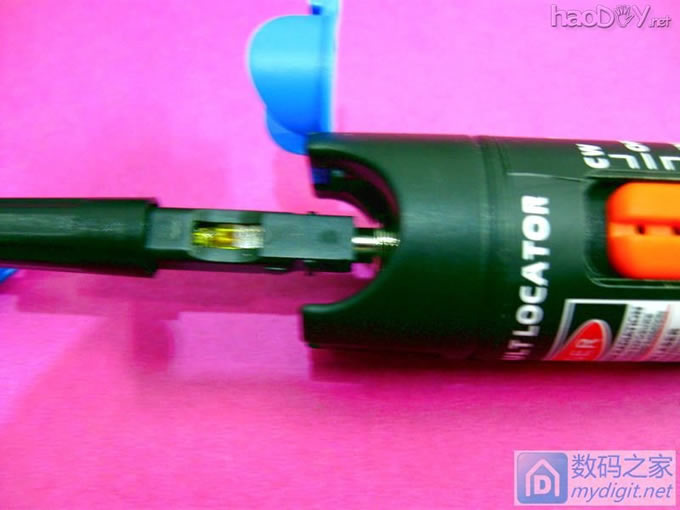

二十二,连接器插到测试激光源上的样子。
光纤快速连接器 连接尾纤 简单教程

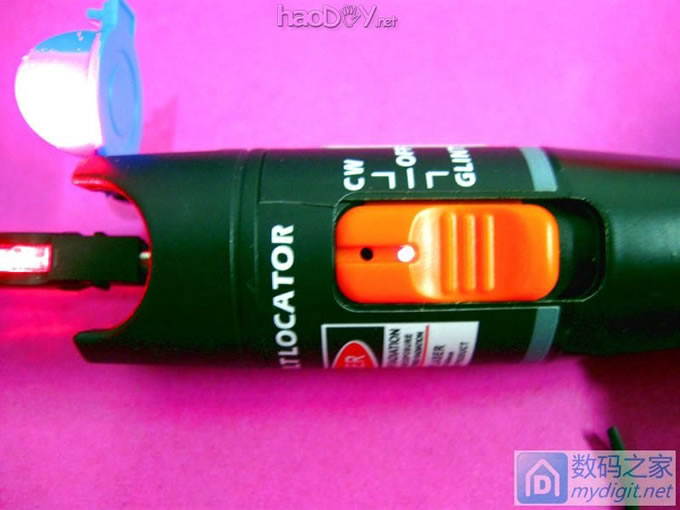

二十三,打开测试光源。
光纤快速连接器 连接尾纤 简单教程

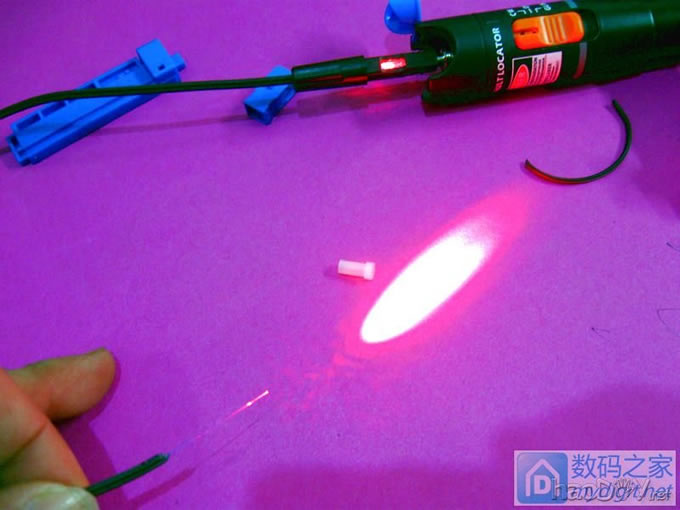

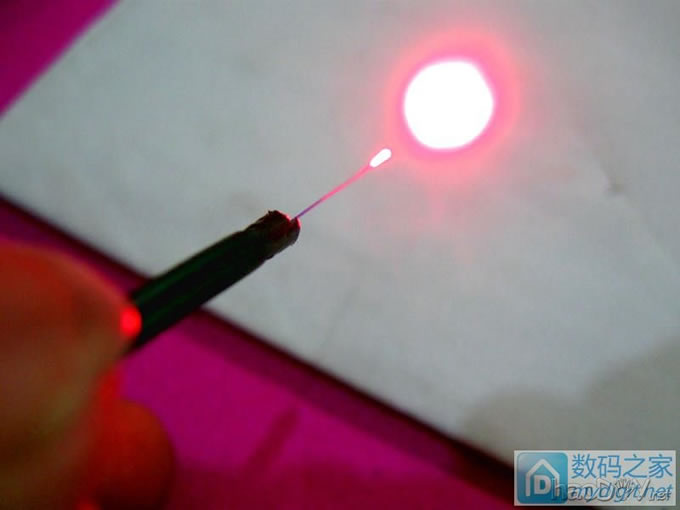

二十四,测试光源通过光纤,在另一端射出的样子,感觉光线 挺强,接续效果很好。
光纤快速连接器 连接尾纤 简单教程


二十五,射出光斑圆润,说明光纤切割断面平整。
光纤快速连接器 连接尾纤 简单教程



光纤快速连接器 连接尾纤 简单教程


二十六,光纤快速连接器,制作完美成功。
光纤快速连接器 连接尾纤 简单教程

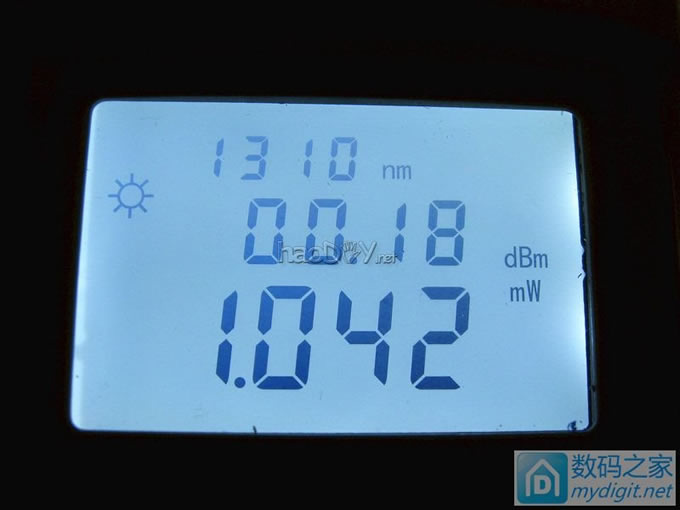

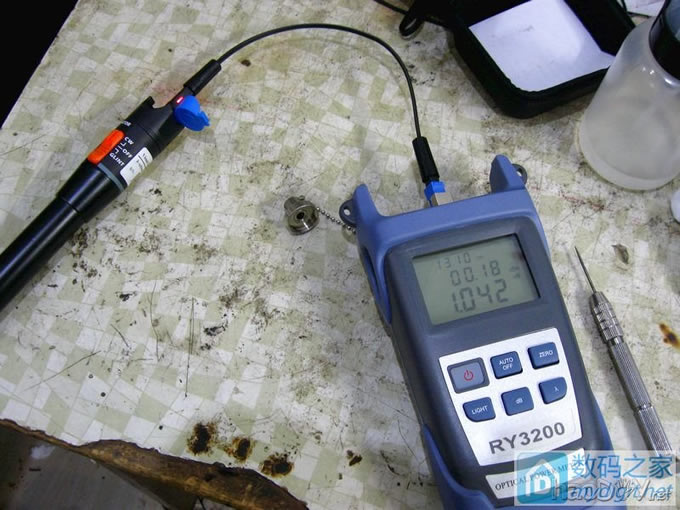

二十七,光功率计测量结果1.042mw
光纤快速连接器 连接尾纤 简单教程


光纤快速连接器 连接尾纤 简单教程

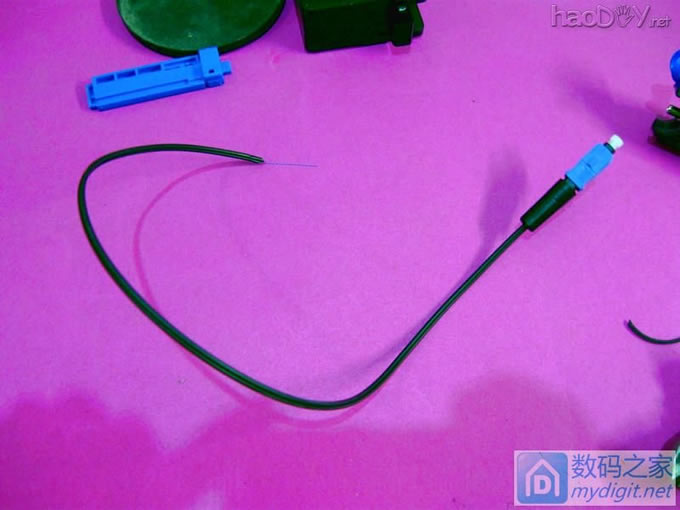

二十八,来个制作好连接器的全景
光纤快速连接器 连接尾纤 简单教程

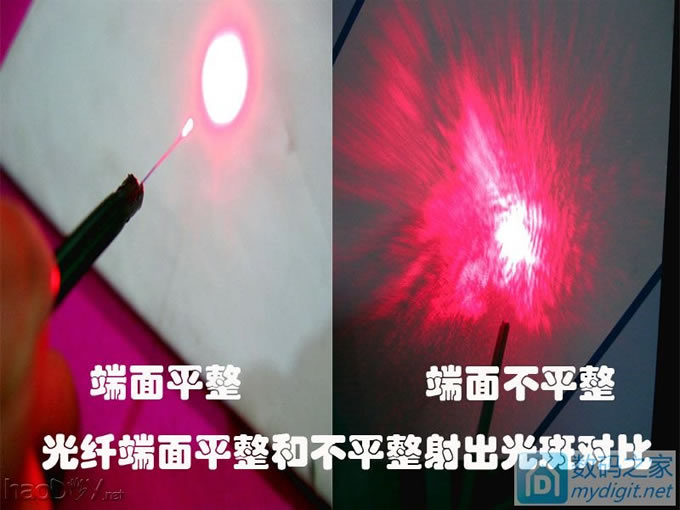

最后来个切割机切割端面和钳子剪出来的端面射出光斑对比图,结果一目了然。

光纤快速连接器 连接尾纤 简单教程

快速连接器结构




光纤快速连接器 连接尾纤 简单教程




光纤快速连接器 连接尾纤 简单教程
