春节燃放爆竹是我国劳感人民的传统习俗。这里先容的电子“爆竹”很是风趣：当你按图1所示按下“爆竹”顶端的小型按钮开关时，它便会发出长约20s的“噼噼——啪啪——”爆竹声来。这种新奇的电子“爆竹”与传统火药爆竹对较量，具有安详、无污染、可一再行使等特点，是逢年过节喜庆时的抱负电子小装置。

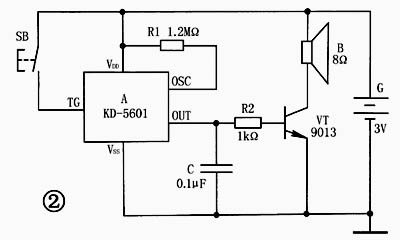

又是一年新春到。同窗们何不赶紧动作起来，制作这样一个电子“爆竹”，让它给节日的家庭增加更多欢悦、喜庆空气！ 一、事变道理 电子“爆竹” 的电路如图2所示。它首要回收了模仿声集成电路A，所发生的“爆竹”声异常传神，可以到达以假乱真的境地。 SB为小型按钮开关，起触发A内部电路事变的浸染。平常，电路处于静态不事变状态，整个电路耗电异常细小，实测总电流仅为1μA阁下。每当有人按动一下SB时，A的触发端TG就会得到正脉冲电信号，A内部电路受触发事变，其输出端OUT便会输出一遍长达20s的内储模仿爆竹声电信号，经晶体三极管VT功率放大后，敦促扬声器B发出清脆的“爆竹”声。
电路中，R1是A的外接振荡电阻器，其阻值巨细影响“爆竹”声的速率快慢和音调坎坷。电容器C首要用于滤去模仿声集成电路A所输出信号中一些不动听的谐波因素，使“爆竹”声越发响亮清脆。电阻器R2首要起限流浸染，，可有用防备个体β值过高的功率放大三极管发生自激征象。 二、元器件选择 A选用KD-5601型模仿声集成电路，它回收黑胶封装情势制作在一块尺寸约为23mm×14mm的小印制电路板上（拜见图3所示），并给有外围元件焊接脚孔，行使很利便。KD-5601的首要参数：典范事变电压为3V，触发端应承输入电压范畴VSS-0.3～VDD+0.3V，音频输出端驱动电流≥1mA，静态耗电≤1μA，行使温度范畴-10℃～60℃。
VT选用9013或3DG12、3DX201、3DK4型硅NPN中功率三极管，要求电放逐大系数β＞100。 R1、R2均用RTX-1/8W型碳膜电阻器。C用CT4D型独石电容器。B用φ29mm×9mm、8Ω、0.25W超薄微型动圈式扬声器，以减小体积、利便安装。 SB可用6mm×6mm小型轻触开关，亦可用KAX-1型按钮开关。G用两节5号干电池串联（须配塑料电池架）而成，电压为3V；如嫌扬声器发声小，可将电压进步到4.5伏，即用三节5号干电池串联后供电。 三、制作与行使 整个电路以模仿声集成电路A的芯片为基板，凭证图3所示举办焊接，不必其它再制作印制电路板。焊接时留意：电烙铁外壳必然要精采接地，以免交换感到电压击穿A内部CMOS集成电路！ 整个电路装入尺寸约为φ35mm×120mm的爆竹造型壳体内。该壳体既可用赤色厚纸板粘制，也可用一段赤色塑料管加工制成。将所有焊接好的电路安装到“爆竹”内里去。留意在“爆竹”恰当位置处为扬声器B开出放音孔，在“爆竹”顶端部开孔牢靠安装小型按钮开关SB，以利便行使。 装配好的电子“爆竹”，只要电路元器件质量有担保，焊接无误，一样平常不需任何调试便可投入行使。万一行使中发明“爆竹”声不足传神，可通过恰当改变电阻器R1的阻值来加以调理。R1取值范畴一样平常在910kΩ～1.5MΩ之间。假如电路发生自激振荡，可通过在模仿声集成电路A的电源端跨接一只22～47μF的电解电容器（正极接VDD、负极接VSS）来加以解除。 因为整个电路平常静态耗电很小，故电路未配置电源开关。但长时刻不消电子“爆竹”时，应将干电池从电池架上取出来，以免电能自身耗损尽后，电池流液腐化坏电路。 (责任编辑：admin) |
