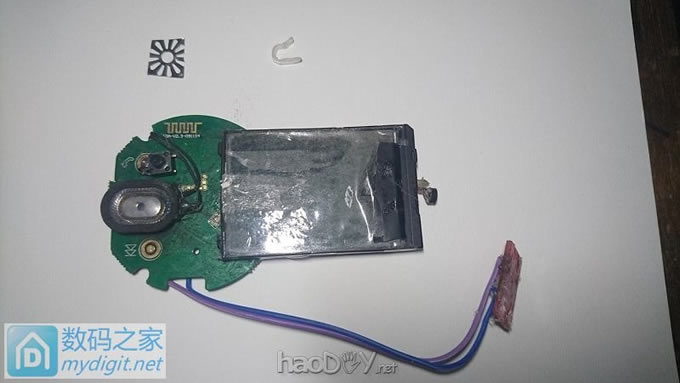

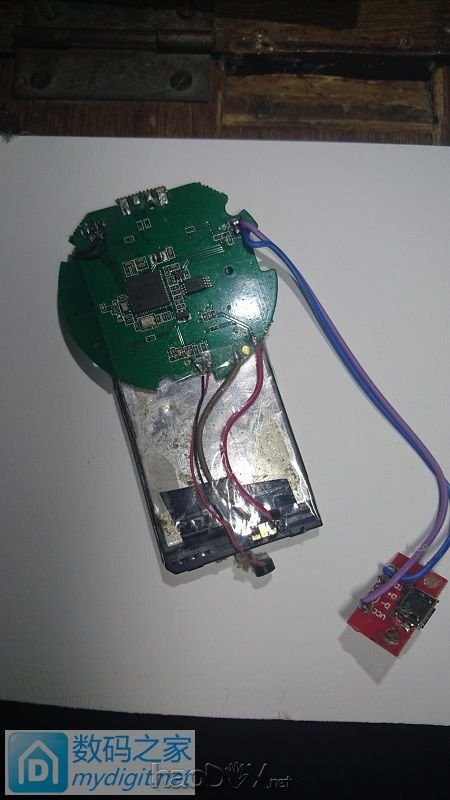

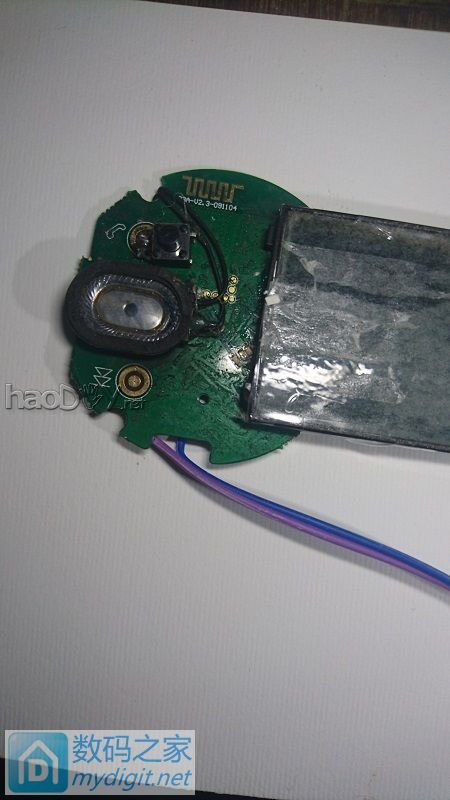

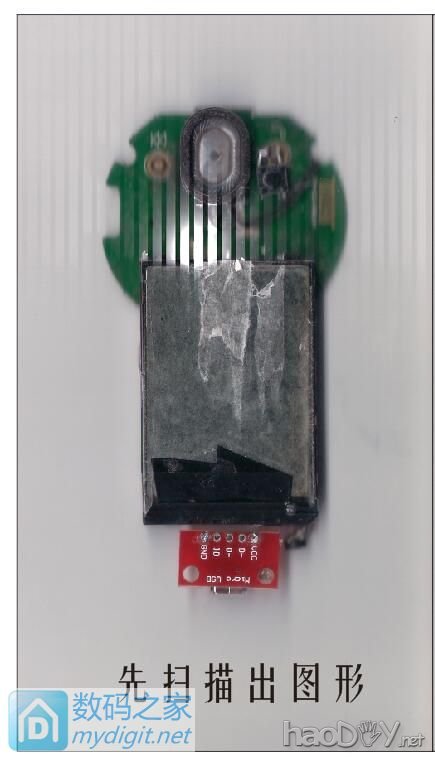

手头有一个2011年买的诺基亚蓝牙立体耳机的拆机芯片，长期吃灰，今天终于拿出来发挥它的用处。 背景：我每天电话特别多，手机屏幕5.5英寸，太大了，办公的时候，每次接电话费事不方便，（平均每小时有十多个电话接入）大部分是骚扰电话或者是广告推销，所以不停的拿手机接！所以想到用个小巧一点的蓝牙手机来接电话——DIY 蓝牙手机接听器 首先，把芯片和相关的模块组装在一起，得到大致形状 上面的听筒是拆的MOTO L71手机上的，声音效果不错！ 加了个点动按键，以及旧手机电池，800毫安，加入MIC模块 全部加入好后，并摆放好位置，放到扫描仪扫描位置及尺寸开孔
一、图片扫描好后，用CDR软件绘制外观以及开孔

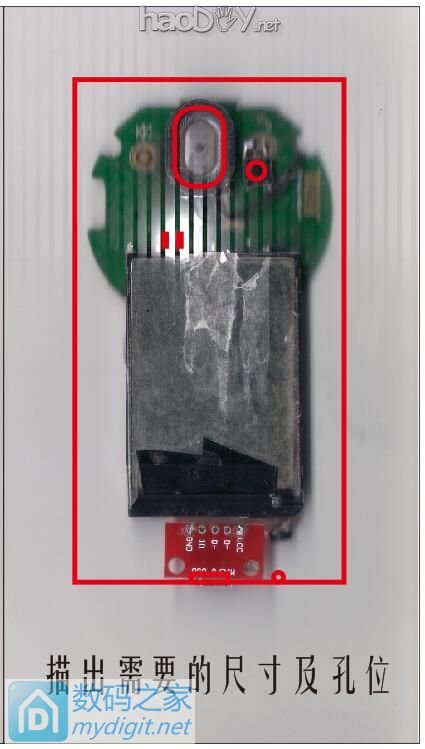

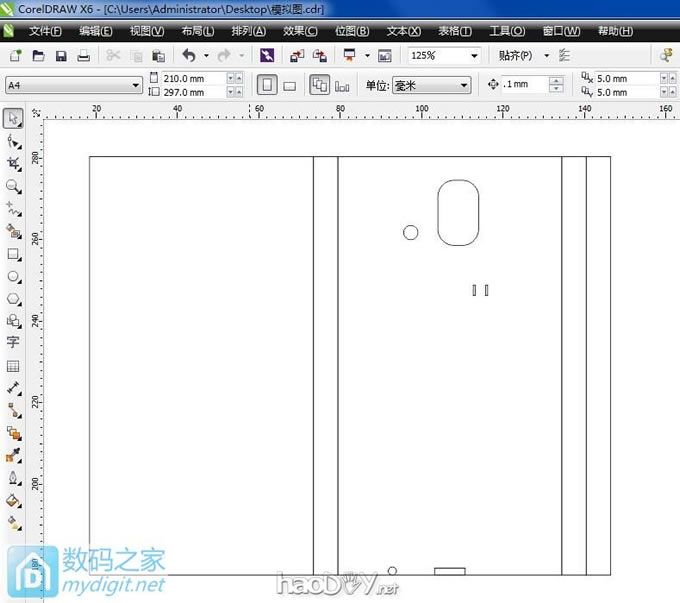

二、画出具体的模块孔位

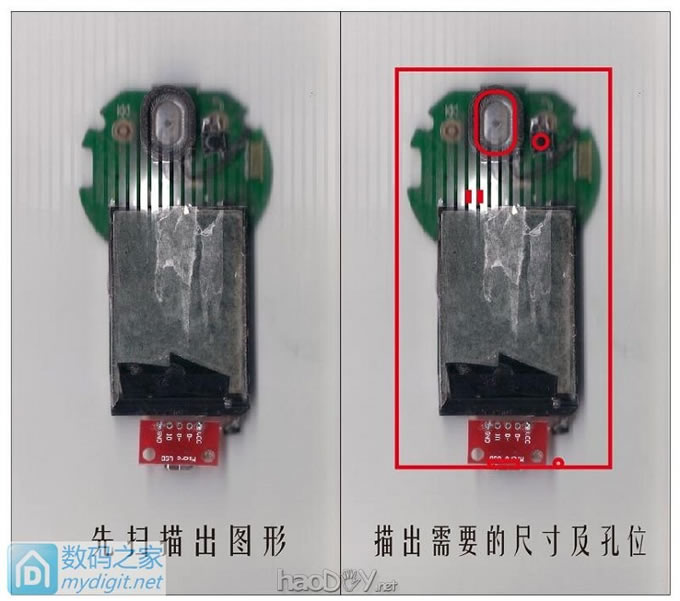

扫描前后加框对比效果！

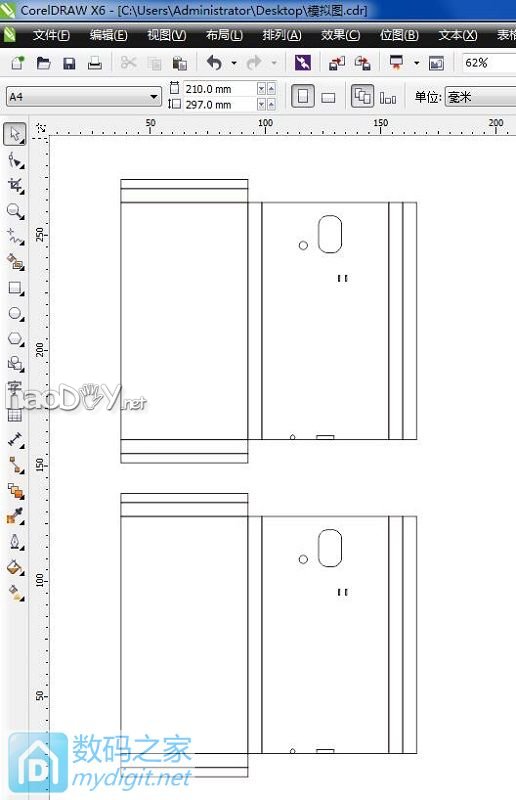

三、然后去掉扫描图，得到模块的线框
多拼几个，以防止等下打印出来裁剪坏了，反正A4大小

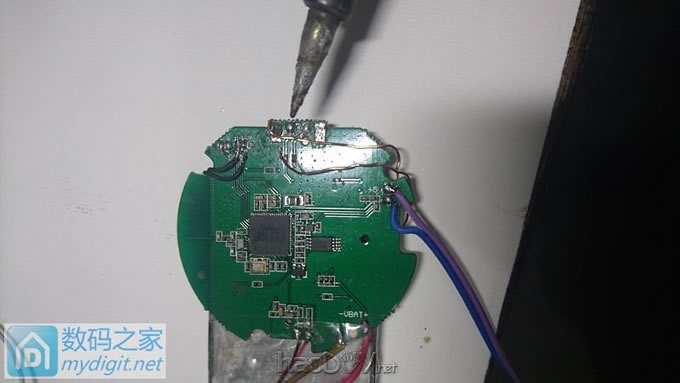

四、焊接好必要的模块，后面需要安装

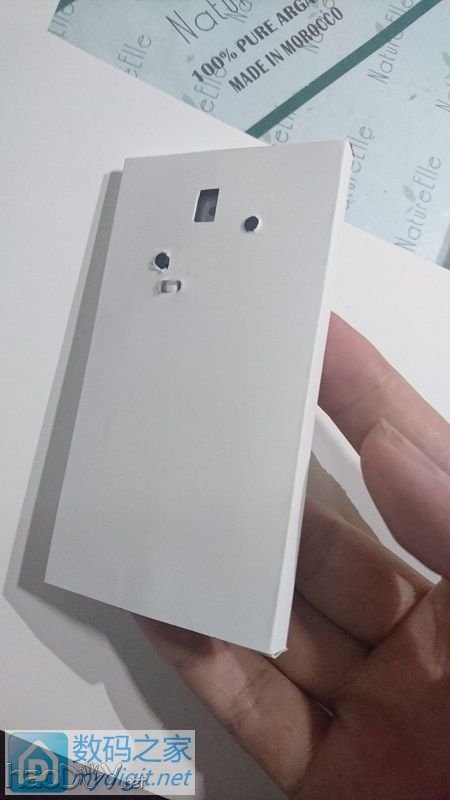

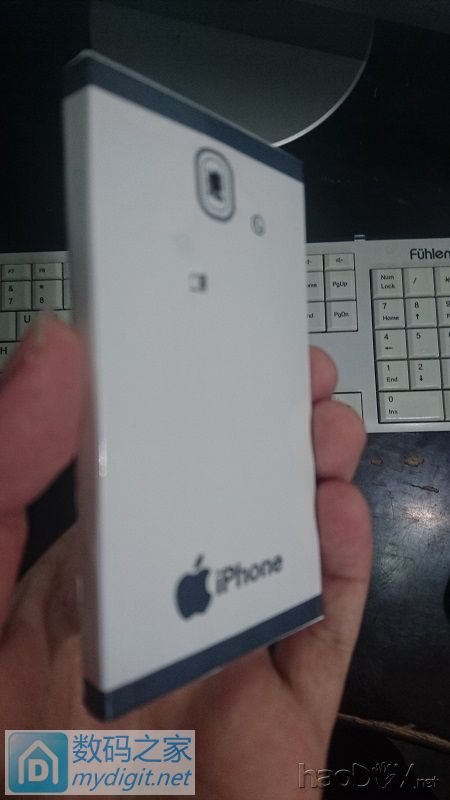

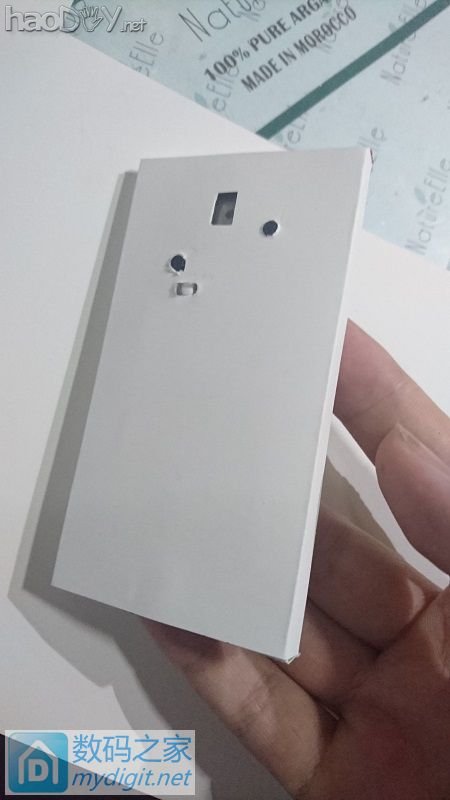

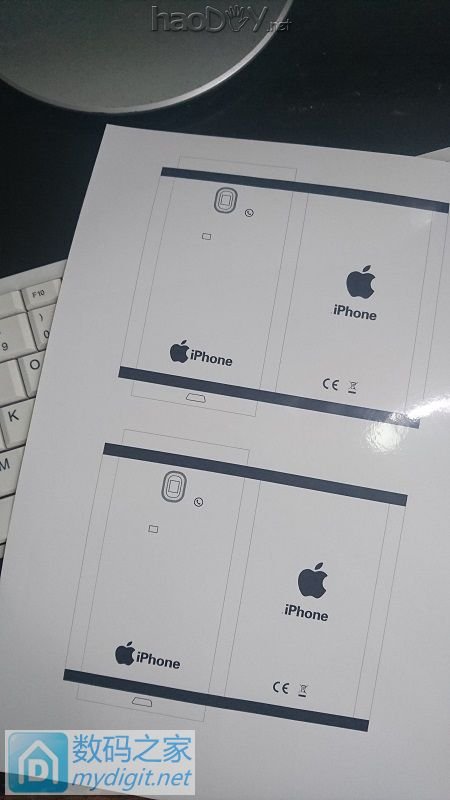

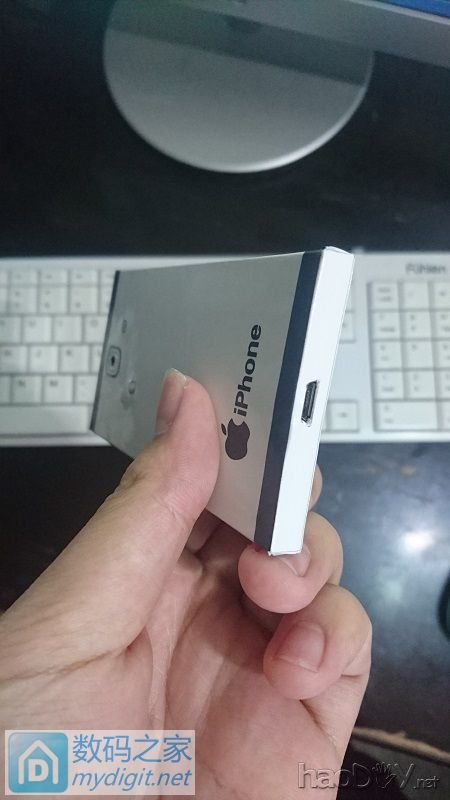

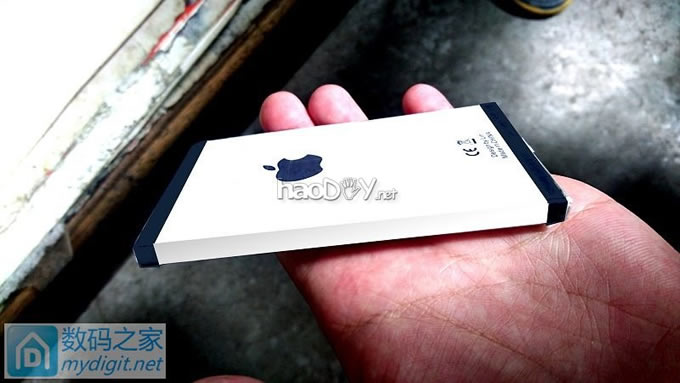

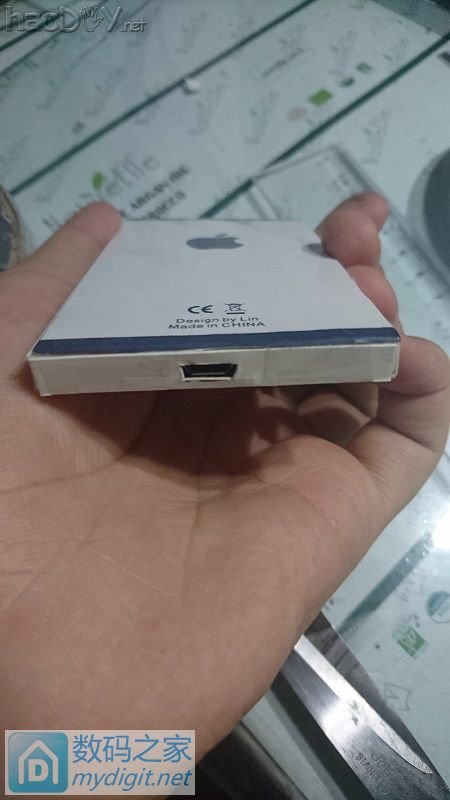

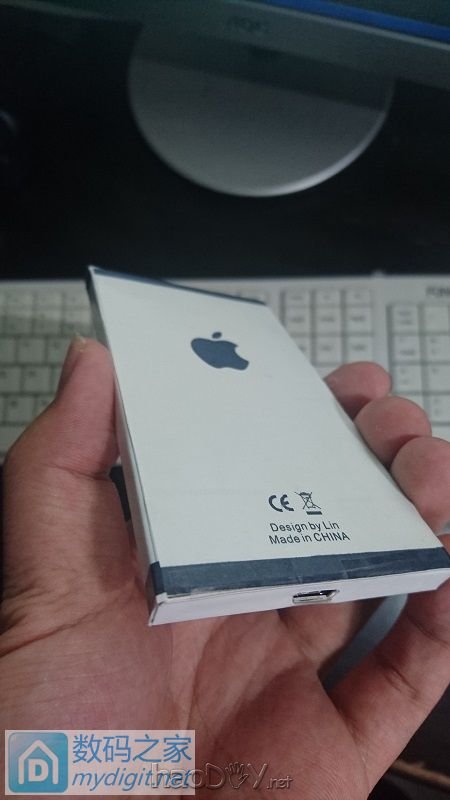

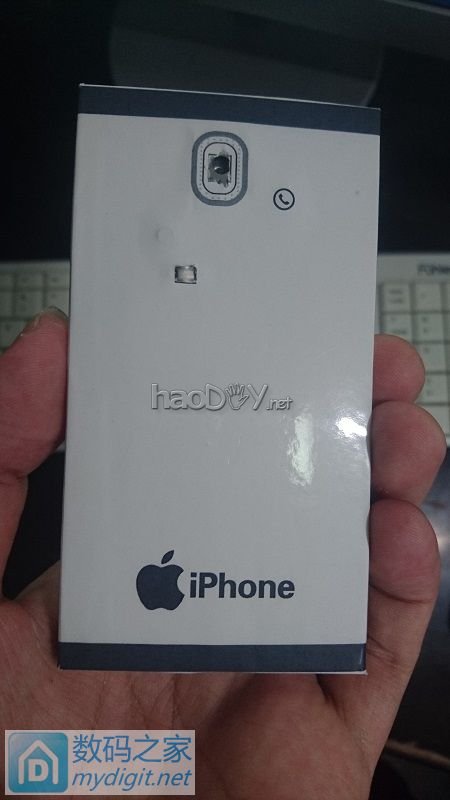

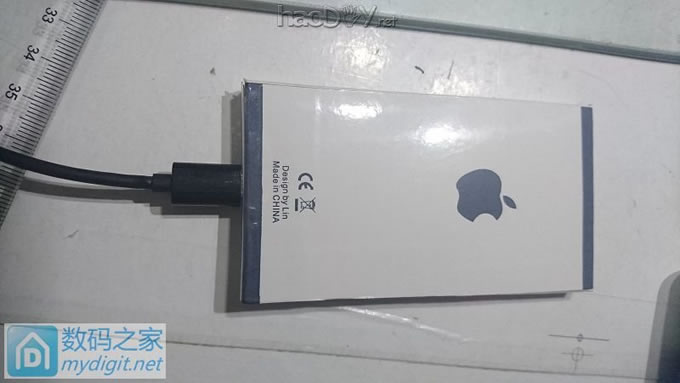

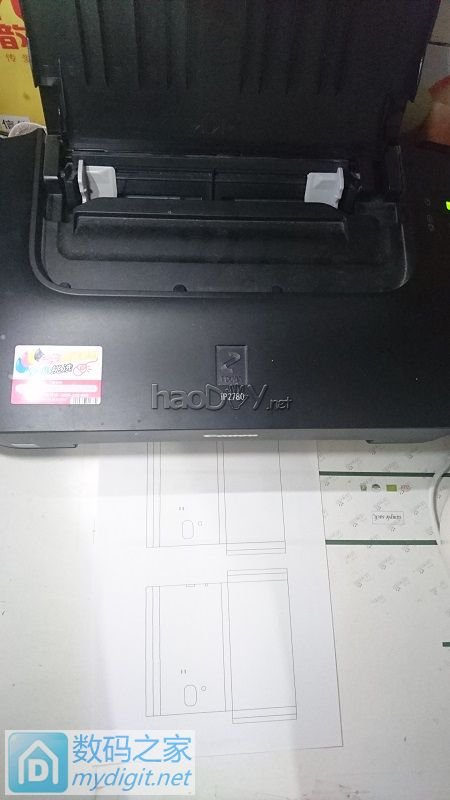

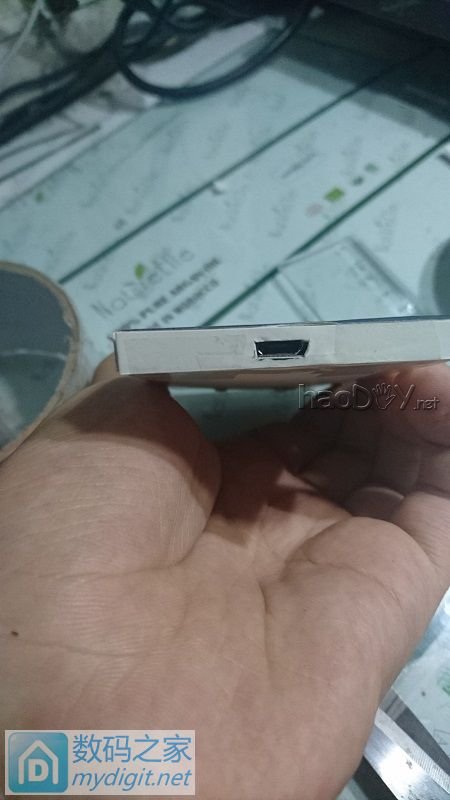

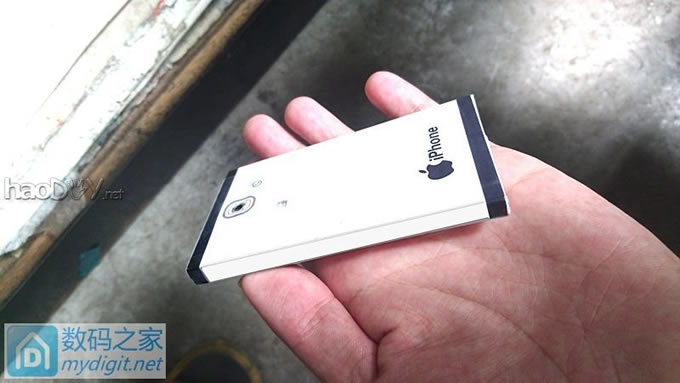

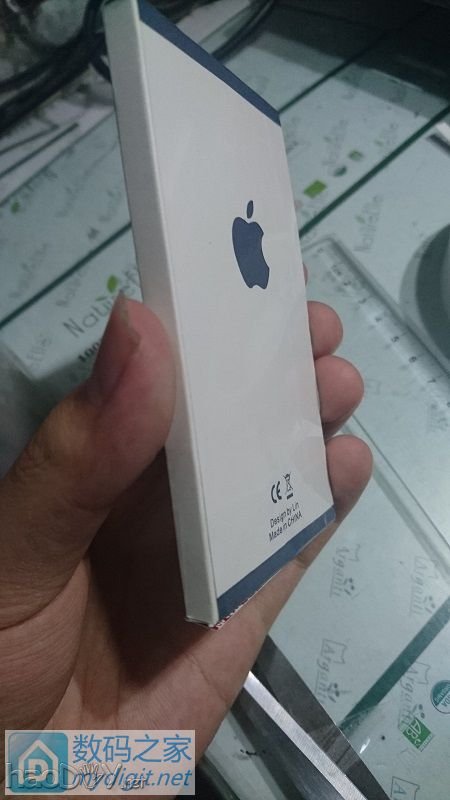

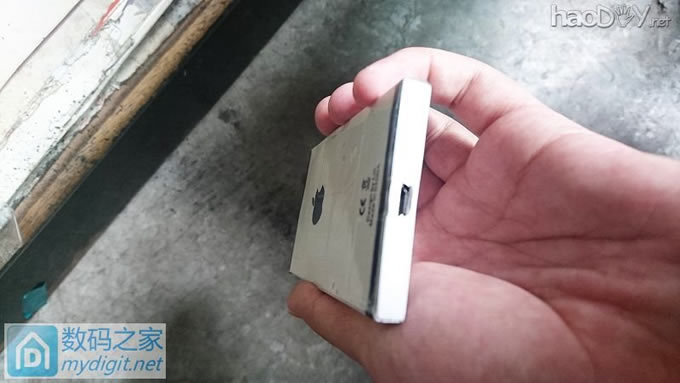

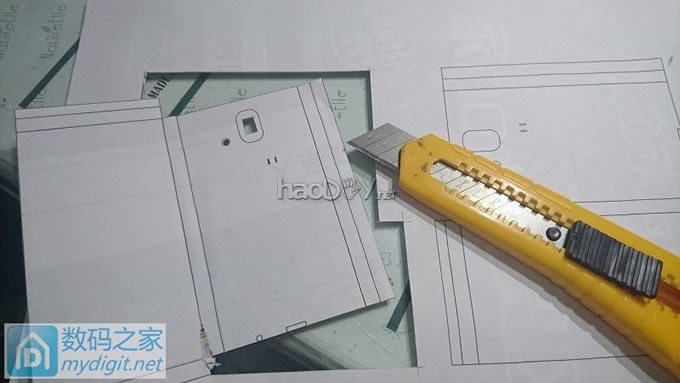

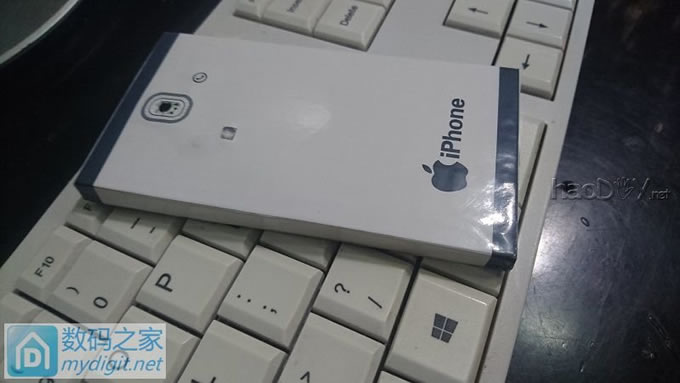

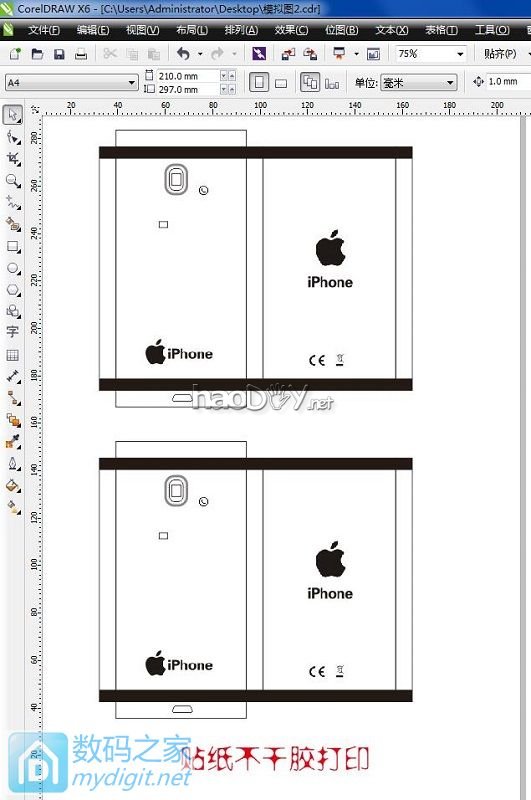

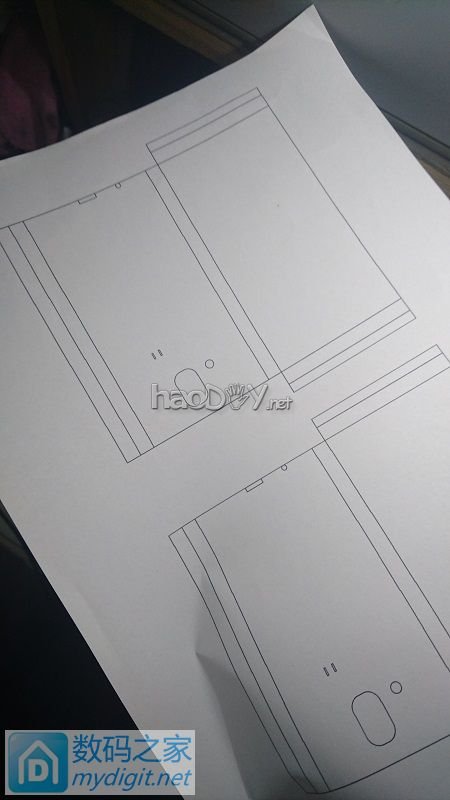

五、将刚才绘制好的图，打印出来，把它贴到350克的白卡纸上面，增强硬度，并裁剪出来！ 楼下继续~ 六：打印出来了效果   七：用美工刀裁剪上面的框，分别是听筒，接听键，LED状态灯孔  八，先把模块装入进去看下大小是否合适   感觉还行哈！   底部加入安卓通用充电模块接口，方便充电， 为了美观，我在网上下载了苹果图案，打印在贴纸不干胶上，然后贴上去，这样美观一点。不知道会不会侵权哈~~ 名副其实的山寨苹果手机，哈哈。。。。    九：绘制的图案，准备打印出来标贴不干胶文件  打印并开孔，贴上去看效果：     好了，听筒部分一不小心没裁好，有点不好看 重新很轻，最多十多克~充一次电可以用一星期了，以后直接用这个MINI接听器接听了
