自制一条声控快门线

时间:2017-07-04 21:41来源:本站 作者:haodiy 点击:
有了单反,立志要为女神拍下美美的照片,可是,sei都不甘心只做相机背后的男人。那么,自制一个声控快门线吧。一:所需材料AdafruitPerma-ProtoPiHat树莓派2LM39



有了单反,立志要为女神拍下美美的照片,可是,sei都不甘心只做相机背后的男人。那么,自制一个声控快门线吧。



自制一条声控快门线



一:所需材料



自制一条声控快门线





Adafruit Perma-Proto Pi Hat





树莓派 2





LM393声控传感器





1KΩ 的电阻





两个3.5毫米的立体声插头焊接连接器





两个3.5毫米的套接口





能连相机的特定接线

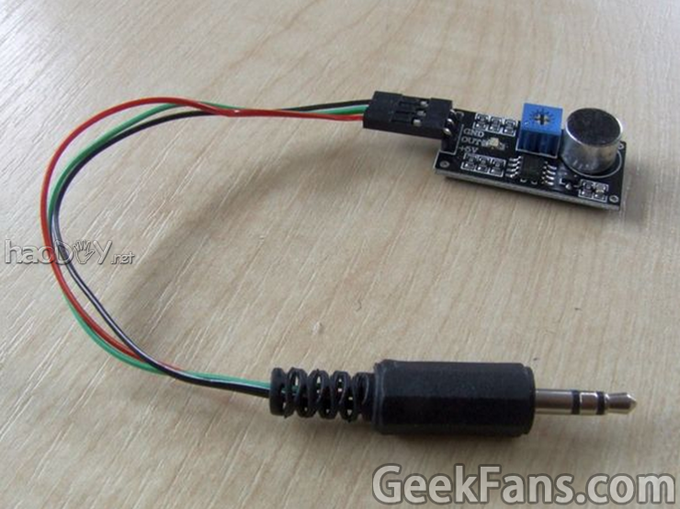

二:焊接大法好!



自制一条声控快门线





自制一条声控快门线



将3.5毫米的立体声插头焊接连接器和声控传感器。

特别注意的是,如果用树莓派 2,那么建议连3.3V 的电源,如果用Arduino的5V,可能会让处理器损坏。

将跳线的母接头接入声控传感器。图上红色的为5V的输入线,绿色的为输出线,以及黑色的地线。

将跳线的另一端和3.5毫米的公接头相连。然后,把所有的线在末端截断(因为我们要焊的!),最重要的是认清每条线所对应的功能。

除外,还要激光切割下一块3毫米的胶合板。

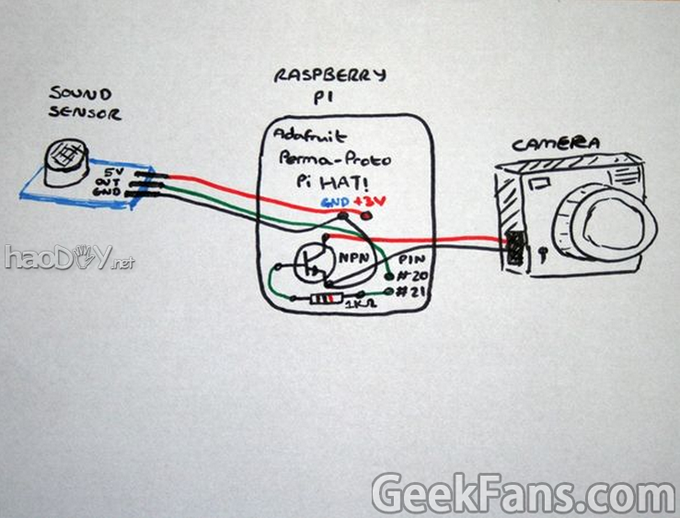

三:连连看!



自制一条声控快门线



接下来的这一步,简单说来就是连连看。如图所示,将各自对应的线接在不同的接口上。



5V输入线——3V接口





输入线——20孔





地线——任意地线即可



然后,将Pi Hat连接到相机上。相当于用声音触发快门。



21孔——1KΩ的电阻





1KΩ的电阻——NPN晶体管主接口





NPN副接口——相机触发线(红线)





NPN发射接口——另一触发线(黑线)

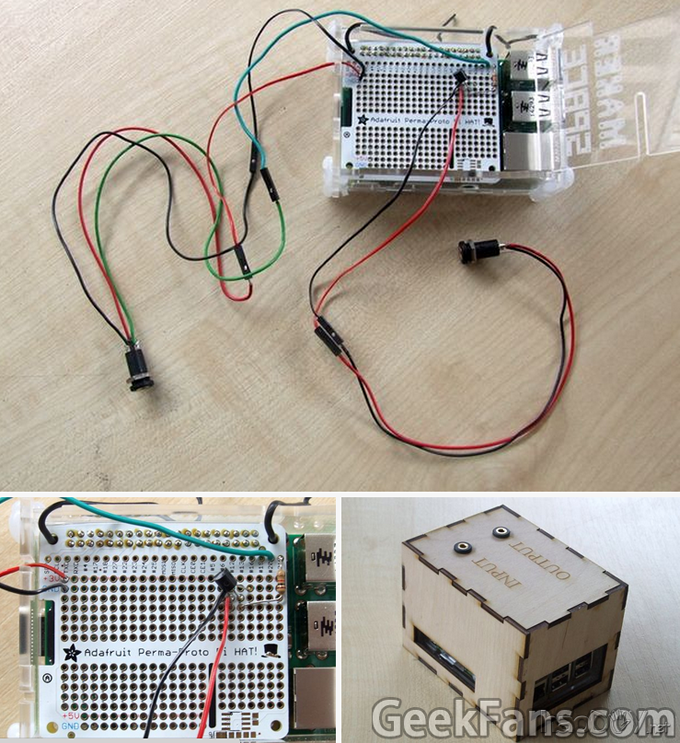

四:组装Pi Hat



自制一条声控快门线



现在,我们要把 Hat上所接的线都焊接上插头,采用3.5毫米插头的原因在于它极好的适配性。

如上图所示,这是基于树莓派和Pi Hat制作的配件。

五:运行代码

接下来,我们要在树莓派上运行Raspbian,默认辅以Python 3运行。具体代码如下:

import time
import RPi.GPIO as GPIO ## Import GPIO library
GPIO.setmode(GPIO.BOARD)
GPIO.setup(38,GPIO.IN) ## Set board pin 38 to IN (Pi HAT pin #20)
GPIO.setup(40,GPIO.OUT) ## Set board pin 40 to OUT (Pi Hat pin #21)
GPIO.output(40,False) ## Output default to off
outputPinOn=False
while True:
   if GPIO.input(38)==False: ## If sound detected
       if not outputPinOn:
           GPIO.output(40,True)
           outputPinOn=True
           time.sleep(0.2);
   else:
       if outputPinOn:
           GPIO.output(40,False)
           outputPinOn=False

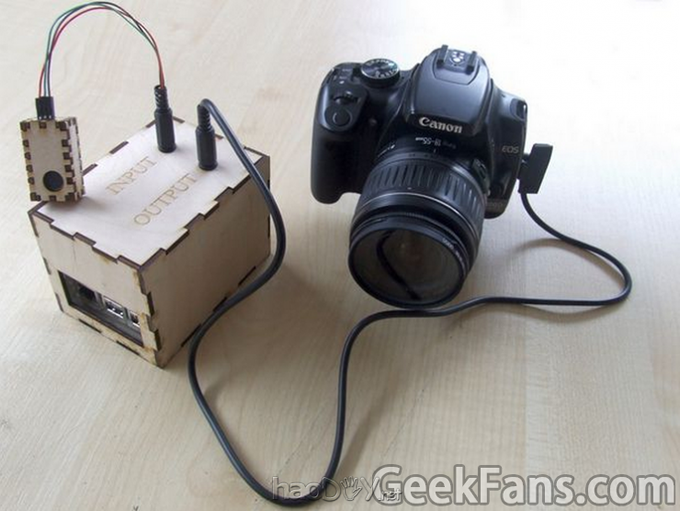

最后:进行基础设置!



自制一条声控快门线



将相机接入,运行代码。我们现在以两个小实验来测试一下快门线好不好用吧!

实验一:桌球



自制一条声控快门线



将桌球在高空做自由落体,当它掉到地面发出声音时,相机会应声拍照。不过似乎是相机迟滞的问题,并不能及时地拍到桌球落地的那一刻。

实验二:硬币入水



自制一条声控快门线



将相机对焦在有水的盘子里,向里面扔硬币。我们从照片可以看到硬币落入水中瞬间的样子。
