BOSE小炮(家庭影院版低音炮)已完工,效果还不错,有具体尺寸图

时间:2012-12-14 22:29来源:bbs.hifidiy.net 作者:admin 点击:
前些天做的半成品,在今天的努力下,终于完工了,过年的时候可以震一震了,先介绍一下吧,然后上图,直径160MM的管子,厚5MM,全长2.6M,6寸单元 单元 下载 (48.9 KB) 2011-1-28 19:52 下载 (46.01 KB) 2011-1-28 19:52 半成品时 下载 (118.4 KB) 2011-1-28 19:52 成
前些天做的半成品,在今天的努力下,终于完工了,过年的时候可以震一震了,先介绍一下吧,然后上图,直径160MM的管子,厚5MM,全长2.6M,6寸单元

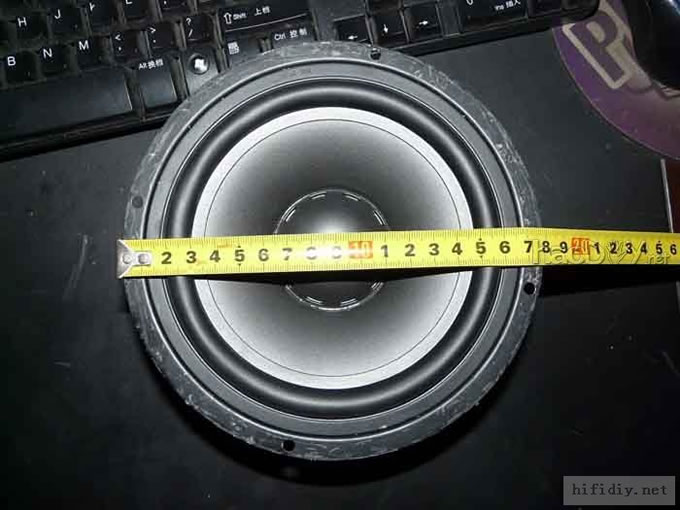

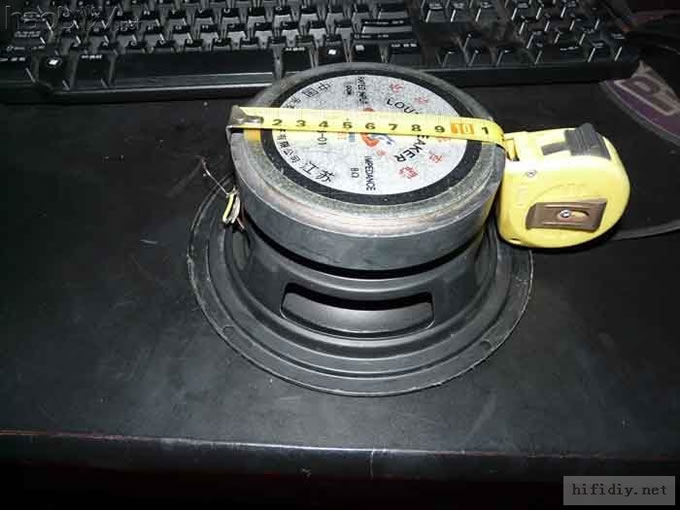

单元
BOSE小炮(家庭影院版低音炮)已完工,效果还不错,有具体尺寸图

BOSE小炮(家庭影院版低音炮)已完工,效果还不错,有具体尺寸图

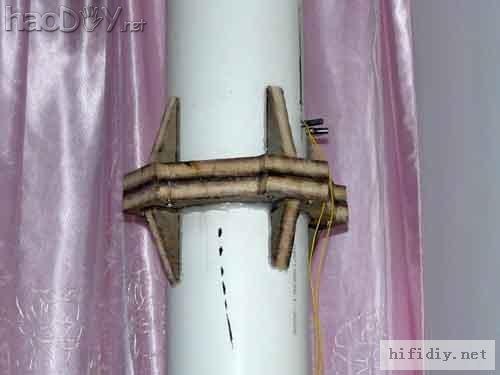

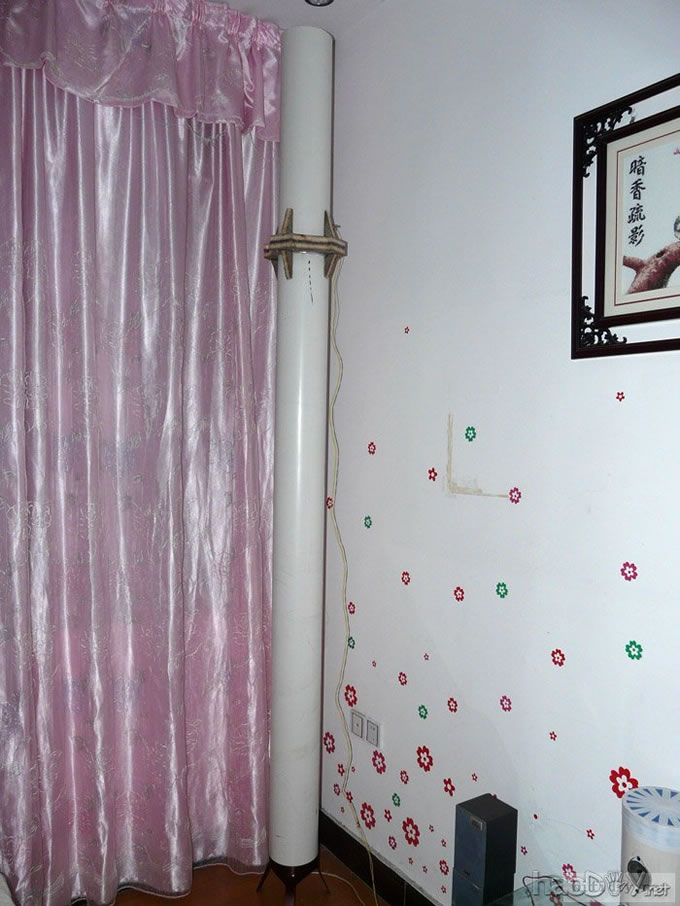

半成品时
BOSE小炮(家庭影院版低音炮)已完工,效果还不错,有具体尺寸图

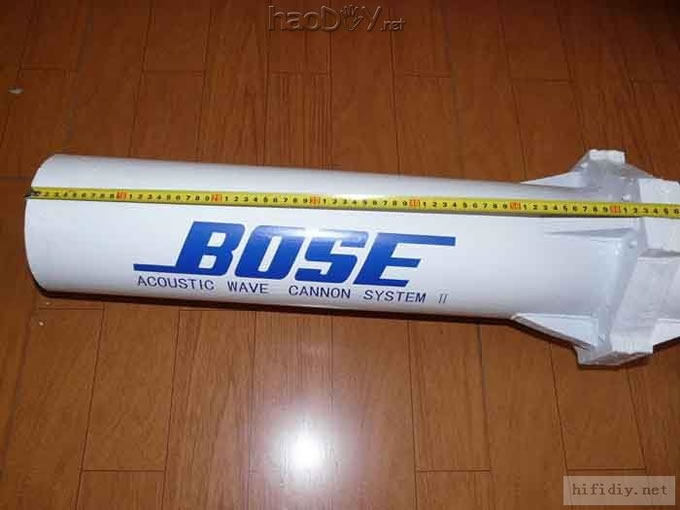

成品,仿的BOSE的LOGO刷的漆
BOSE小炮(家庭影院版低音炮)已完工,效果还不错,有具体尺寸图

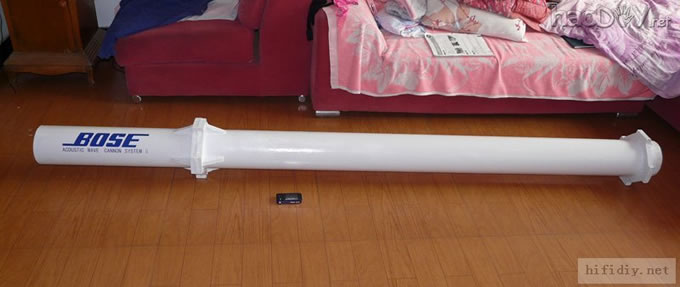

全长
BOSE小炮(家庭影院版低音炮)已完工,效果还不错,有具体尺寸图

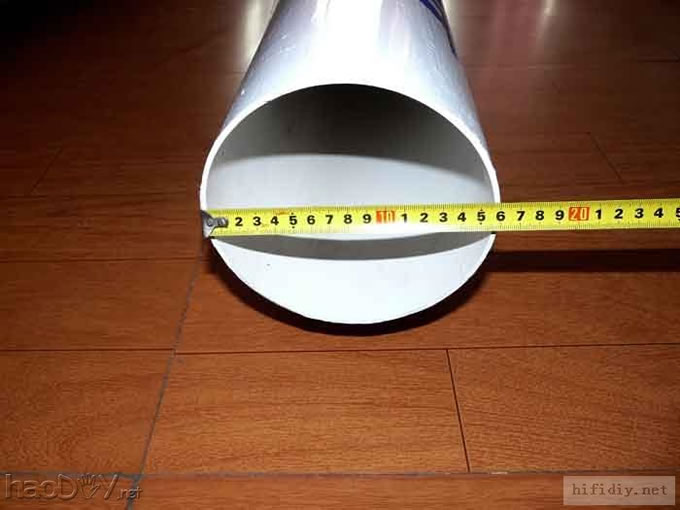

管径
BOSE小炮(家庭影院版低音炮)已完工,效果还不错,有具体尺寸图

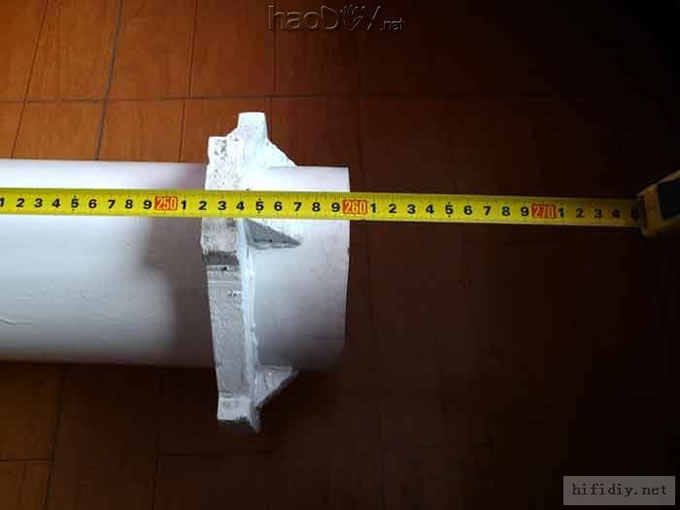

短管长
BOSE小炮(家庭影院版低音炮)已完工,效果还不错,有具体尺寸图

效果不错,低音很有力,目前用的三肯1941+5189推的,感觉有点吃力,谁有功率大点的三肯对管电路啊,纯后级的~100W左右就好了

其实前些天半成品时发过贴,法兰的做法不难,本来想用密度板做的,但买一大块只用一点太浪费,家里正好有2CM厚的梧桐的板子,画好尺寸用曲线锯锯一下就行了~主要是中间的圆不好切,不太容易走圆,有条件的朋友还是找工匠干这活吧~这是未上漆时的法兰~边上用热熔胶密封
