制作LED点阵时钟

时间:2013-03-02 22:29来源:www.crystalradio.cn 作者:jseason 点击:
14.jpg (65.6 KB, 下载次数: 19) 再换个角度 15.jpg (64.46 KB, 下载次数: 17) 显示时间 16.jpg (69.69 KB, 下载次数: 32) 显示温度 4四位单片机led数字数码电子钟时钟 电子diy制作 pcb套件散件成品 2.50
这个电子钟前前后后,断断续续做了有一个月,主要是第一次热转印PCB,而且一次又要做三块。中间出过错,两块板子又重新做了一遍。
这个钟用了三块PCB堆叠而成,单片机上没用掉的IO还引了出来,便于以后继续堆叠扩展,比如说加上GPS校时,或者电波校时等。
每块板子,功能独立,也便于以后想换方案,只要保持接口对得上,可以用别的板子换掉其中的一块。
设计:单片机是AT89s52,时钟芯片用的是DS1302。驱动6x7 LED的是HT1632C,之所以没有用595之类的,是因为这个片子比较便宜,
而且连线简单,驱动也简单。唯一的缺点,就是比较难焊,难拆。中间就因为焊错了,拆不下来,而废掉了一块板子。
板子是单面板,空间有限,电源地线又不好布,只好后来飞线解决
功能:平时显示时间,每分钟开始时可以显示当前环境温度。每个整点显示当前日期。
没有别的花哨功能,主要就是一开始本着简单,实用的原则去做



三块转印好的板子

三块转印好的板子






第一块

第一块

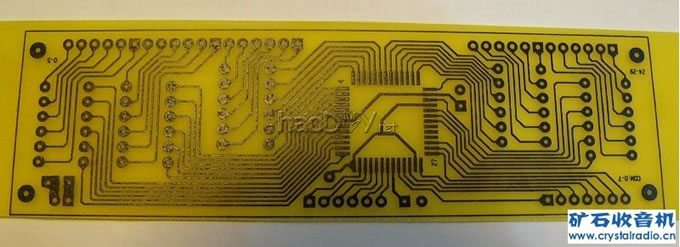

第二块

第二块






第三块

第三块

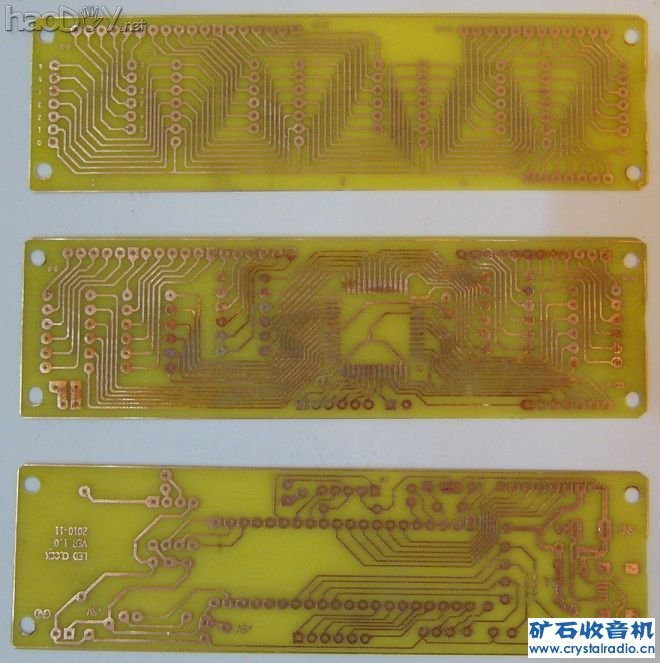

腐蚀好的板子

腐蚀好的板子

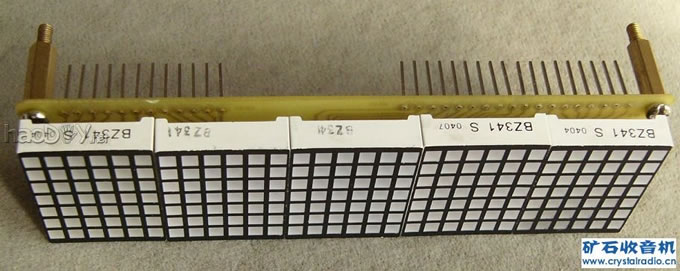

LED显示板

LED显示板

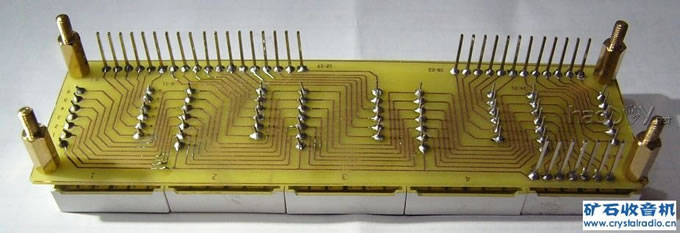

LED显示板反面

LED显示板反面

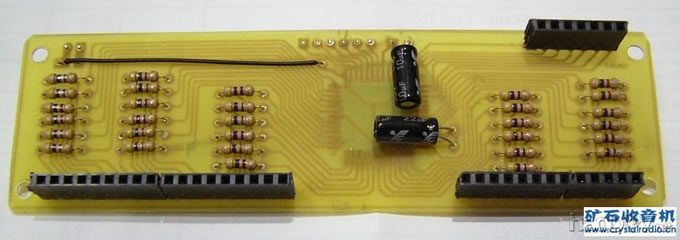

驱动板

驱动板


#p#分页标题#e#

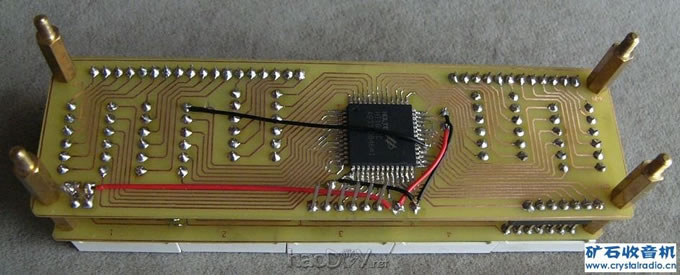

驱动板反着叠上,中间就是HT1632C

驱动板反着叠上,中间就是HT1632C

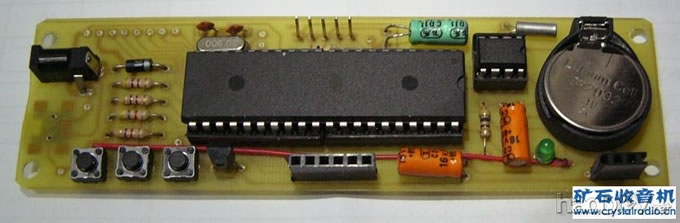

单片机板

单片机板

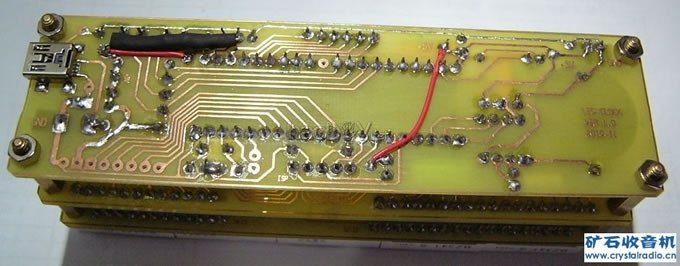

单片机板反着叠上

单片机板反着叠上

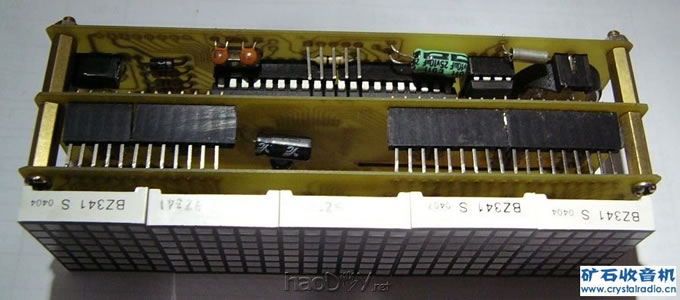

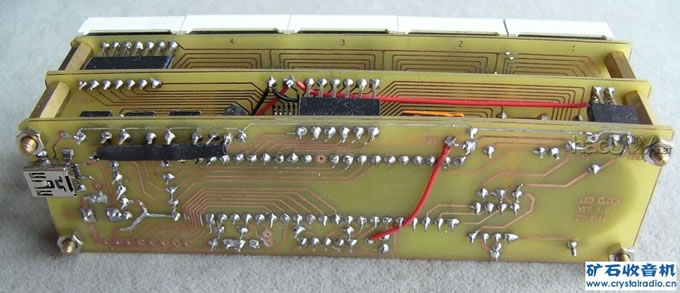

叠完换个角度

叠完换个角度

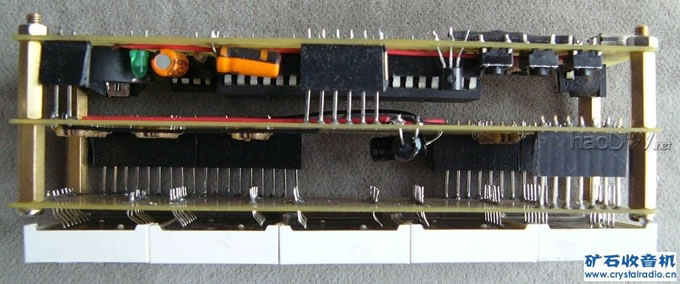

侧面

侧面

#p#分页标题#e#





再换个角度

再换个角度

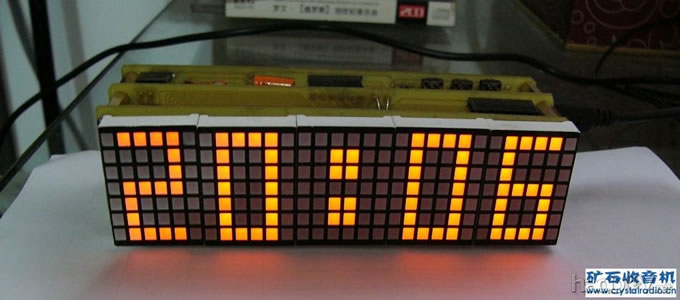

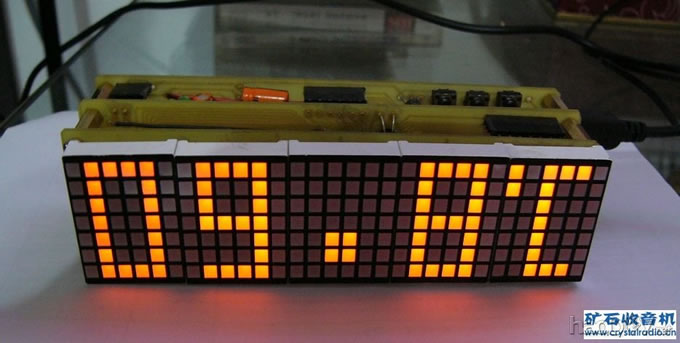

显示时间

显示时间






显示温度

显示温度
