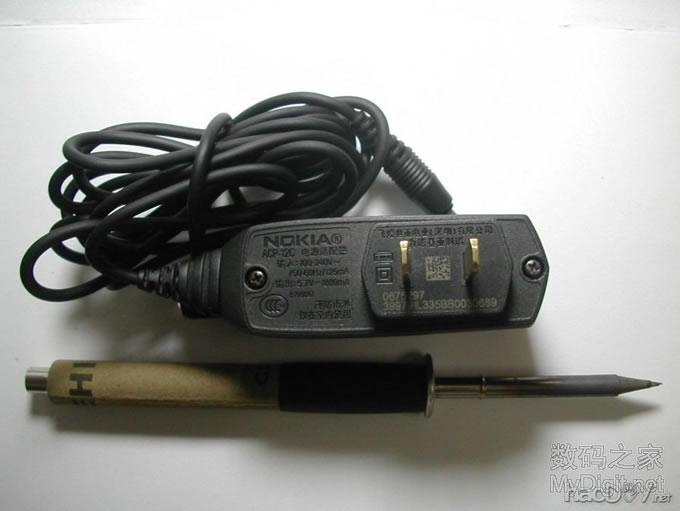

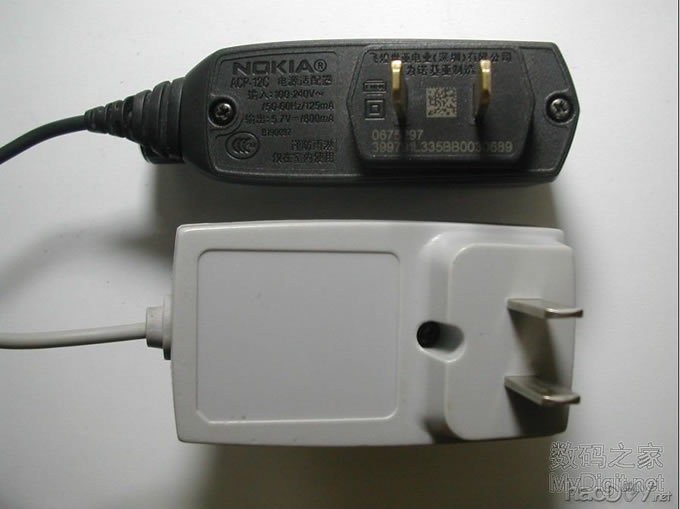

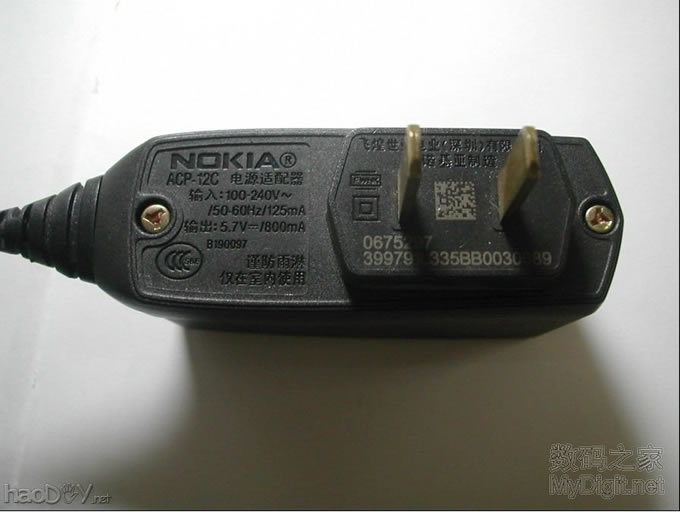

前不久发了一篇《打造最小巧的白光调温烙铁》的帖子（具体详见：http://bbs.mydigit.cn/read.php?tid=150168），当时感觉确实是非常小巧的白光烙铁了，但今天又做了一个更小的，不敢再号称最小了，说不定以后还会有更小的出现。 诺基亚手机电源ACP-12C

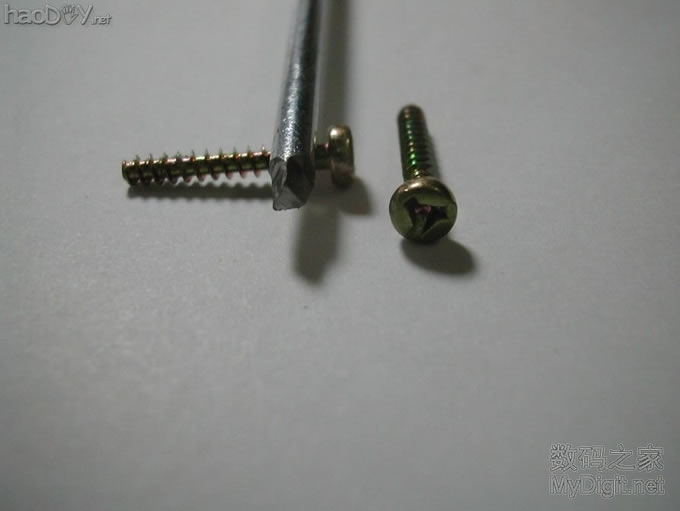

没有特殊的螺丝刀，用一把十字螺丝刀磨成三角形也一样的用

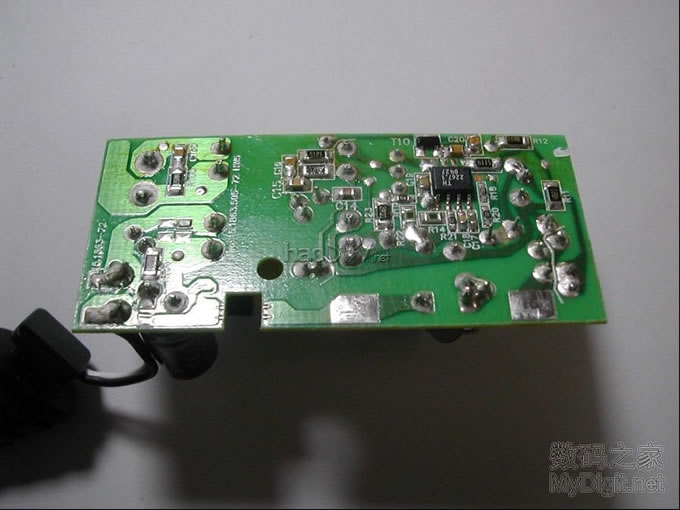

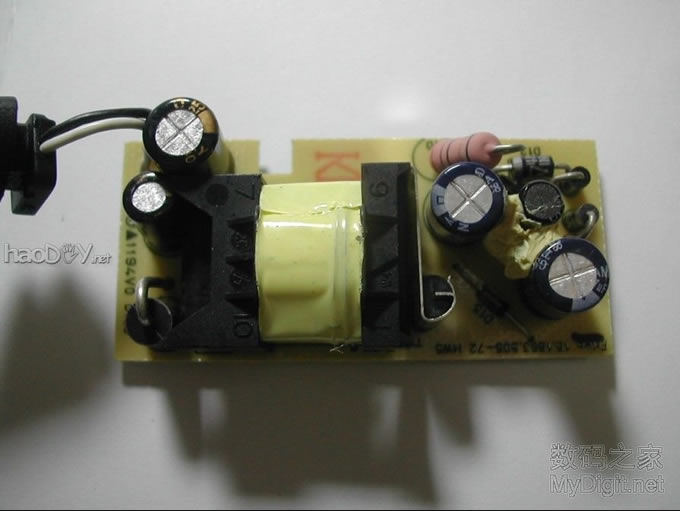

拆除电路板

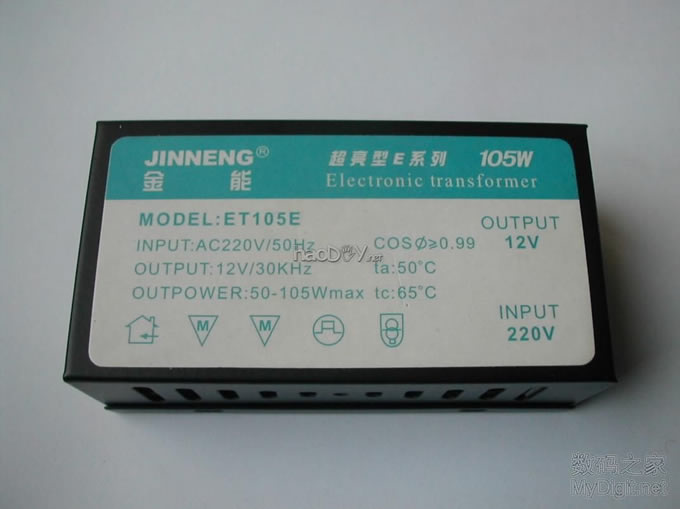

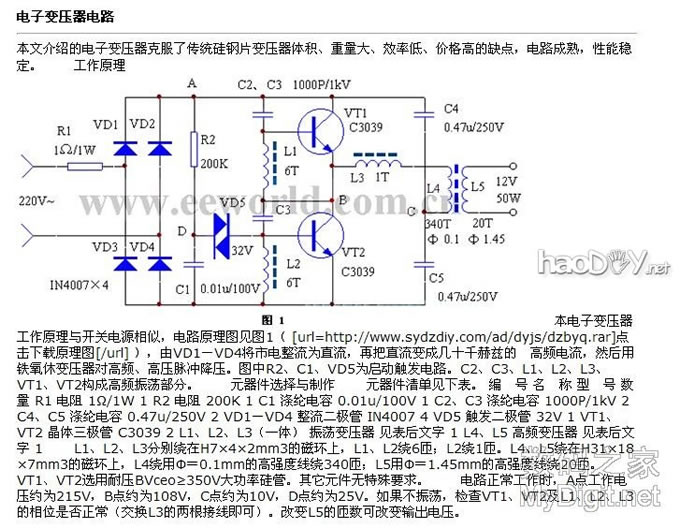

12V电子变压器

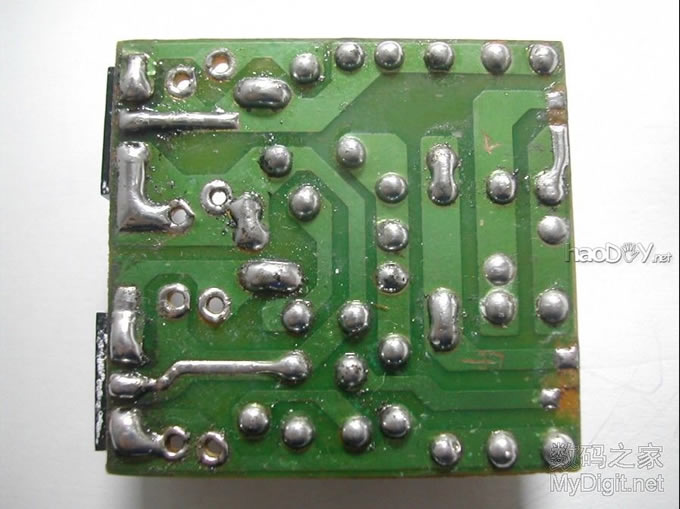

拆出电路板

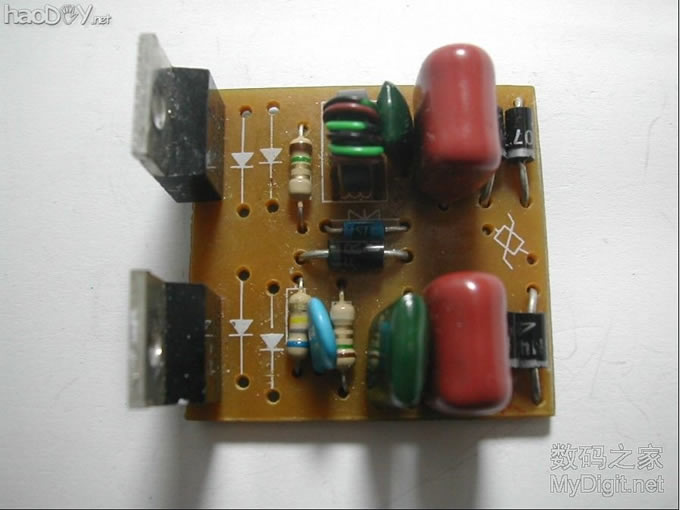

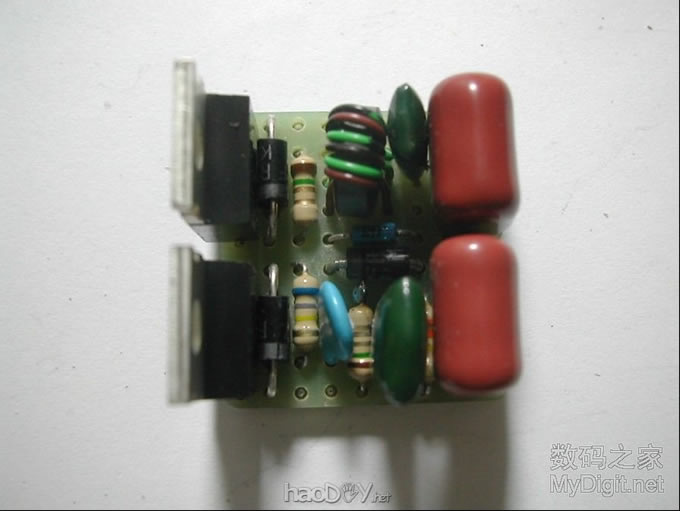

重新用万用板制作，将其体积缩小

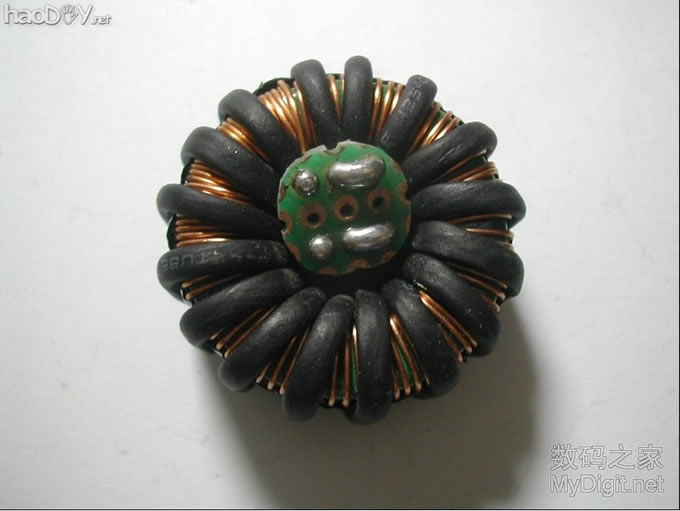

重绕变压器次级线圈

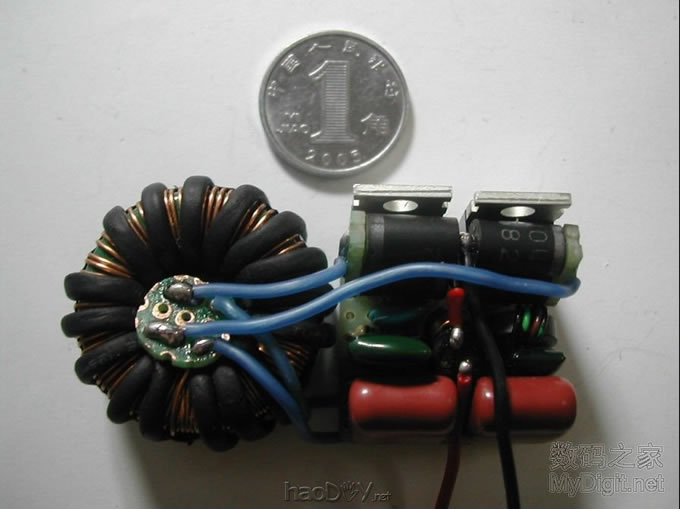

用IN5822整流，白光电源完成

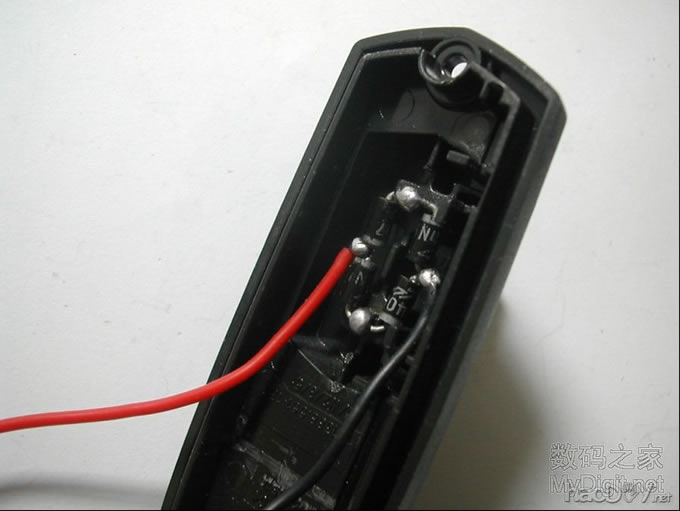

为尽量利用空间，将输入整流二极管焊在插头铜片上

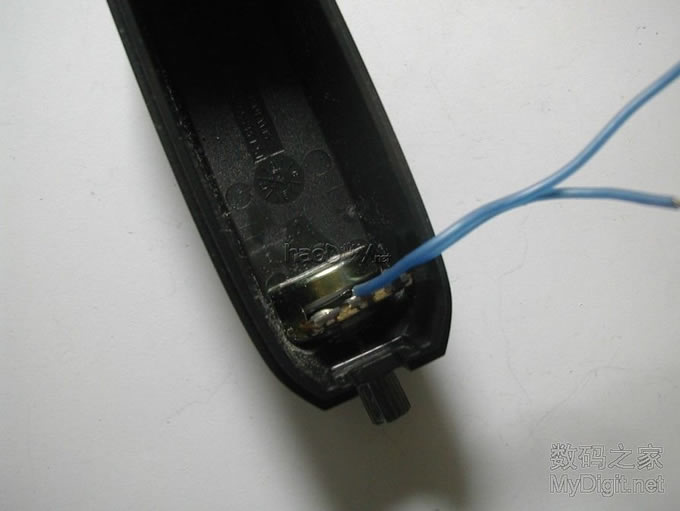

将外壳尾部打孔，装入电位器

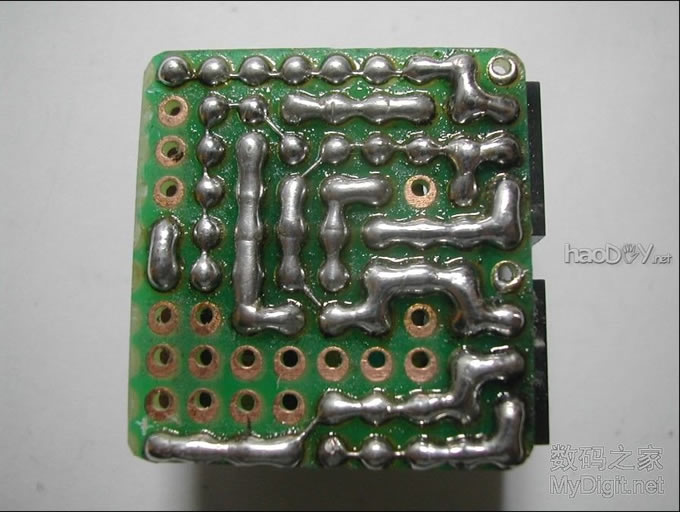

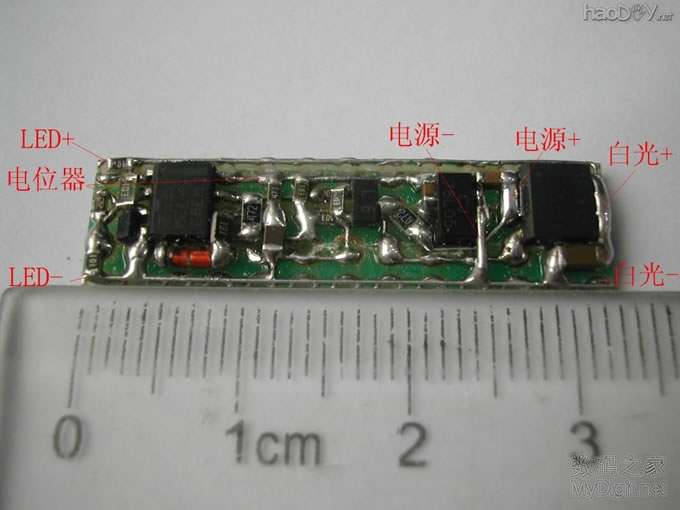

重新焊了一块控制板（原来的照片）

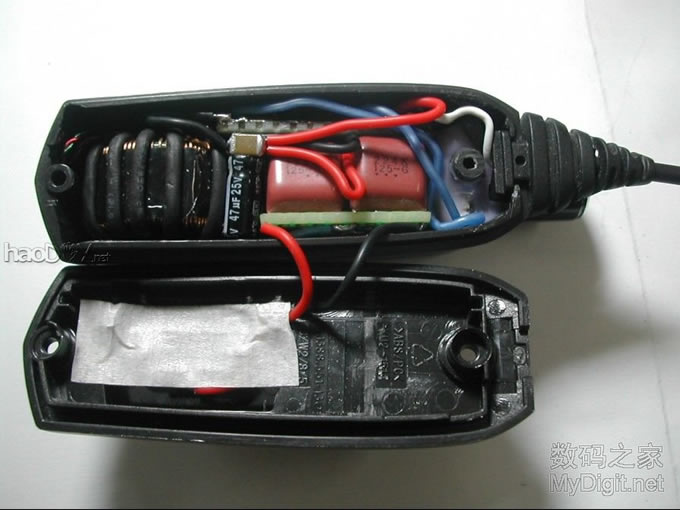

全部装入，几乎利用了所有空间，电位器处的螺丝固定柱用AB胶固定（原位置被电位器占据)

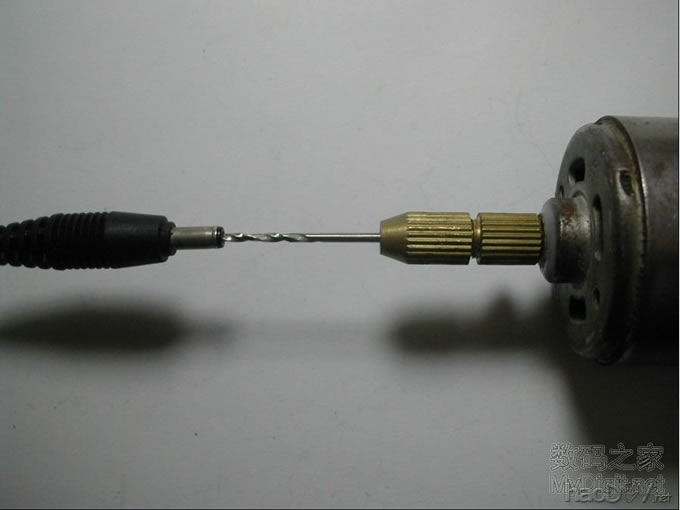

插头孔太小，用钻头扩大
完成，螺丝钉换成一般的，便于拆卸
指示灯在NOKIA标志处

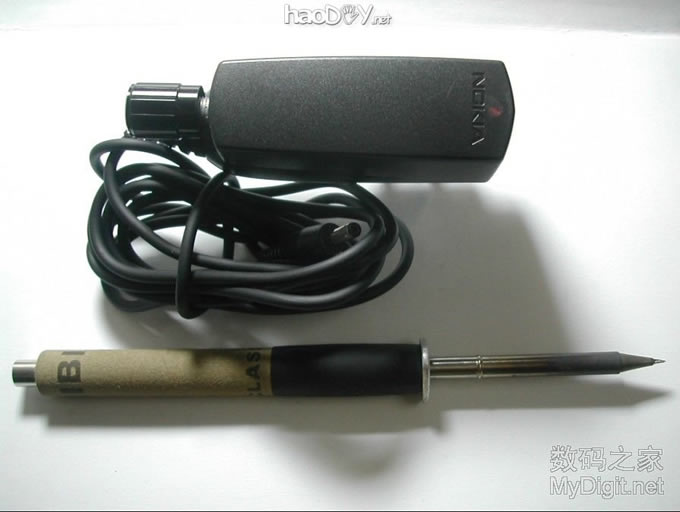

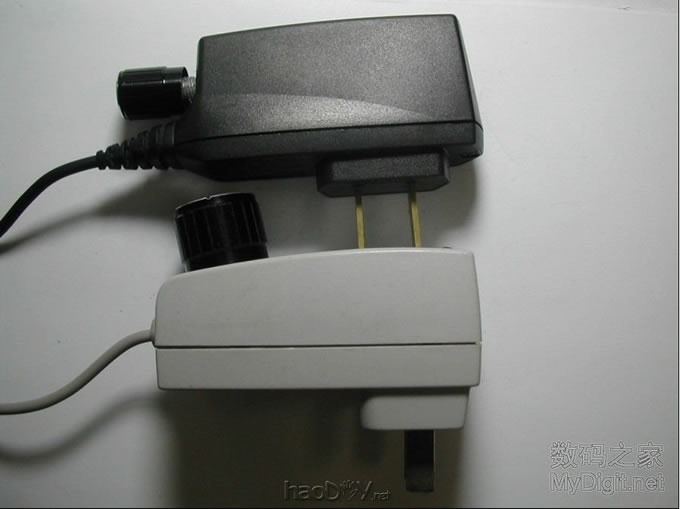

和原来的白光烙铁控制器对比大小
[ 此帖被逆行远方在2010-03-21 22:13重新编辑 ]、
