【参赛】制作一个带休眠功能的烙铁架

时间:2017-05-29 15:25来源:www.crystalradio.cn 作者:权修 点击:

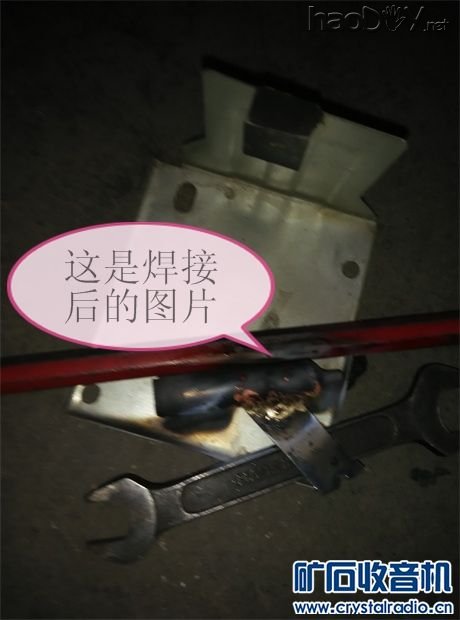

这个因时间短用了几个小时完工的所以在制作工艺上有些欠火,请管理员见谅。这座子还是坏屏电视的因我是开维修店的只能在这方面找财料了。制作好后还没来得及与焊台联接,因这个放上烙铁接点通所以还没考虑好控制回路。我的是942焊台先前没看见经验,根据我做

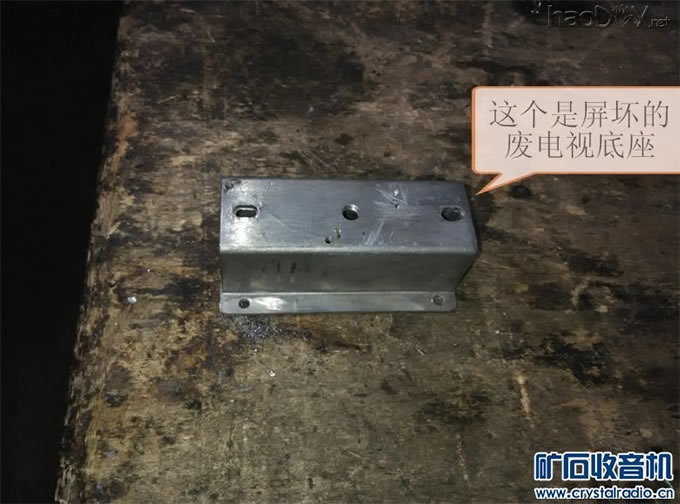

这个因时间短用了几个小时完工的所以在制作工艺上有些欠火,请管理员见谅。这座子还是坏屏电视的因我是开维修店的只能在这方面找财料了。制作好后还没来得及与焊台联接,因这个放上烙铁接点通所以还没考虑好控制回路。我的是942焊台先前没看见经验,根据我做的特点考虑与焊台的主回路里串一电阻当拿起烙铁就接通短路该电阻就等于全加热了。这个思路可能考虑的不周全请各位斧正!因店里就我一个人干活时也就无法拍照了。





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





【参赛】制作一个带休眠功能的烙铁架





这个上部份完工了

【参赛】制作一个带休眠功能的烙铁架

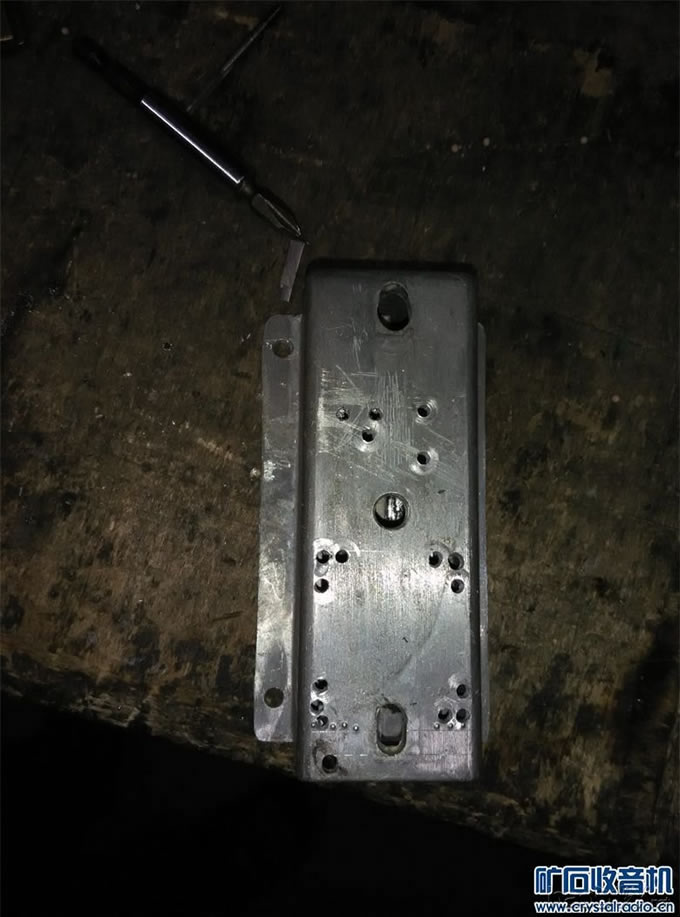

钻眼固定架在挖一方孔装松香焊锡

【参赛】制作一个带休眠功能的烙铁架





用这个渡辛铁皮作一个盒子
