折腾了这么久终于有了阶段性的进展。还差一个“设置”菜单的代码没有写。不过现在已经很实用了。 什么是高频感应加热？不了解的朋友可以先去百度一下。 高频感应加热和T12，白光，936有什么不同？以及优势是什么？看下图：
你DIY的烙铁和网上以前的版本有什么不同？看下图：
你DIY的和商业版本的性能想比怎么样？先上一张商业版本的参数图：

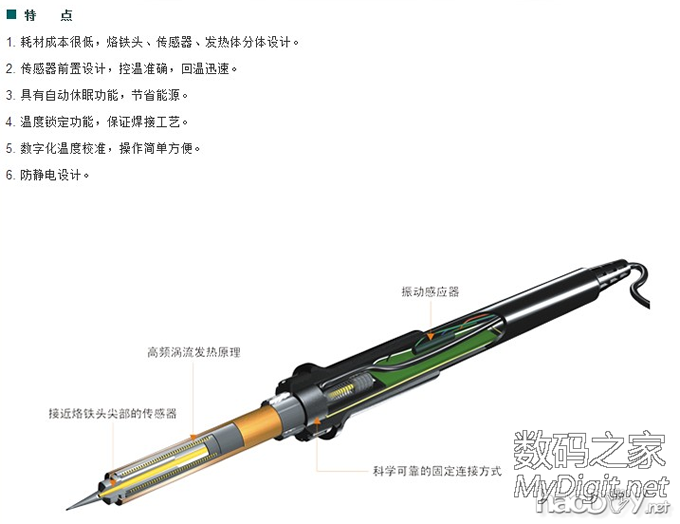

我DIY的是瞄准绿框那一型号的，官方给的数据比较保守。 从一用正版这一型号焊台的朋友处得知，它从室温到350度是13-14秒。 而我从淘宝买的一套山寨的板子测试是16秒。 我DIY的这个用的是一个50元左右的手柄它从室温到350度也是13-14秒。7秒化锡。 从休眠200度到350度需要6秒左右。（为什么强调山寨手柄，因为这个发热速度和手柄有很大的关系。） 我没有用过T12和白光，所以我不敢说比它们牛B，但它能甩普通的936好几条街。 这种烙铁的一个特点就是回温快。这从下面这张图的结构就能看明白。它的电偶特别靠前，插在烙铁头里。

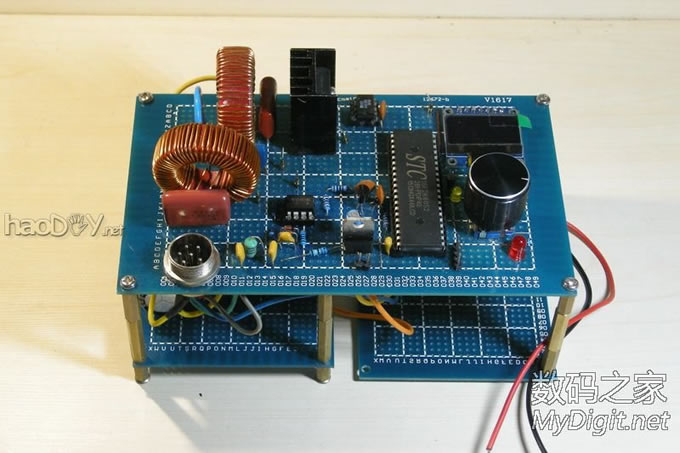

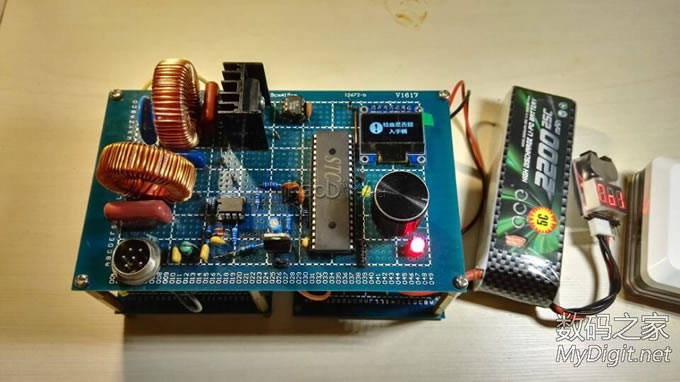

这样的结构可以让MCU快速知道烙铁头失温，从而快速度调节补偿温度。再加上感应式是烙铁头自身发热。 省去了热传导。 这样你焊接大焊点时就不用把温度调的很高，靠那一点热容来焊接。更低的焊接温度带来的好处就是减少 助焊剂的蒸发和碳化，减少焊锡的氧化。 好了，洗脑的东西说完了。下面进入正题。 这次我的抱着不在洞洞板上完成所有的功能就不去打样的决心。所以就洞洞板作了。

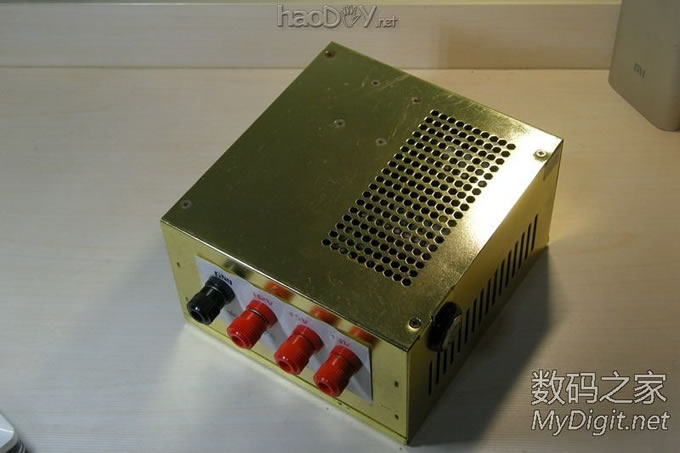

上面说了它的供电范围。所以你很容易找到你手边的电源来给它供电。 只要它电压在8-16V之间能提供100W的功率。 比如你改造的电源：

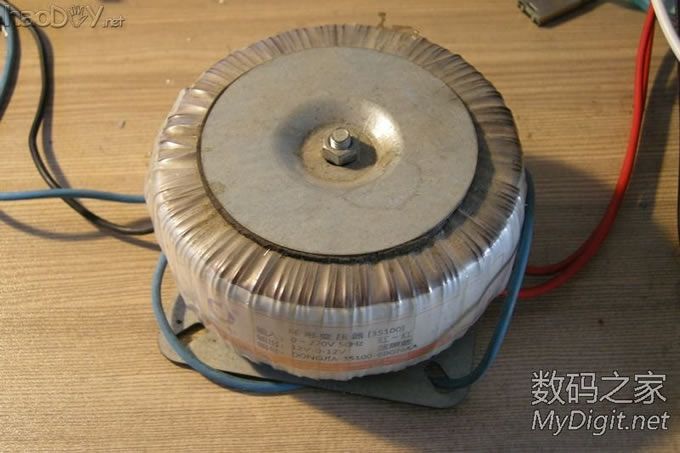

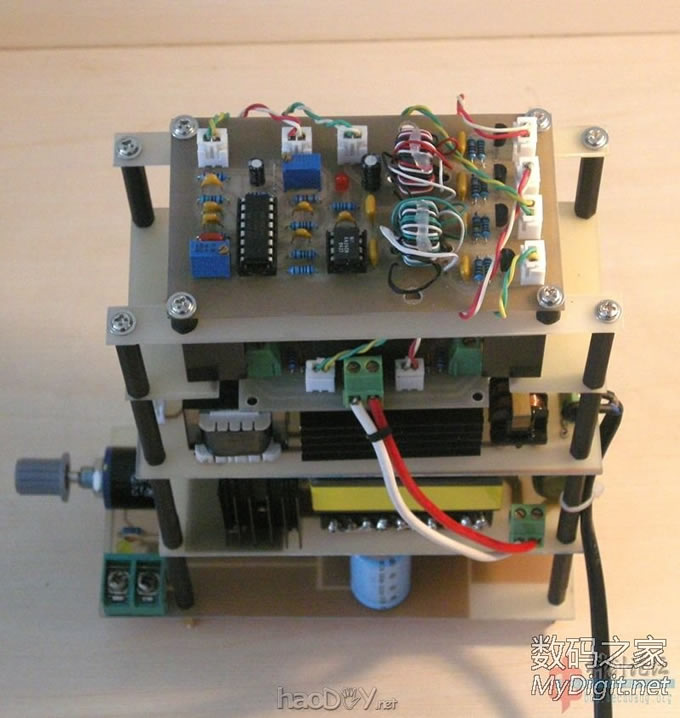

比如你DIY的电源：

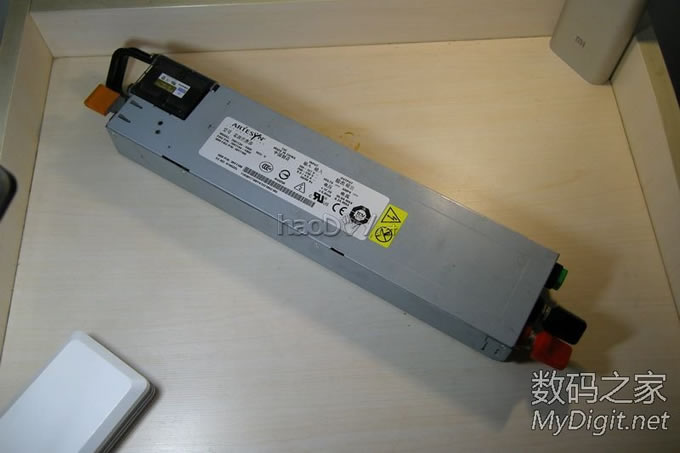

比如这个：

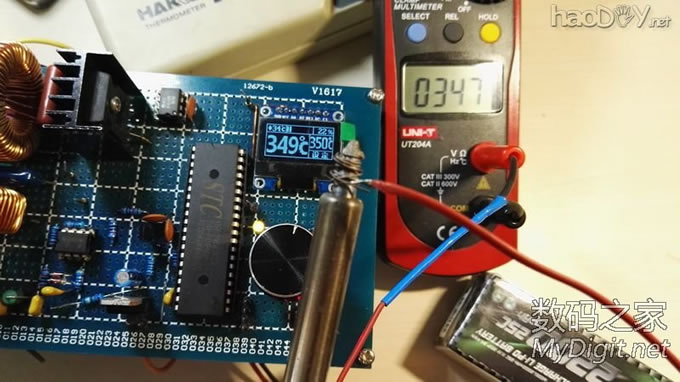

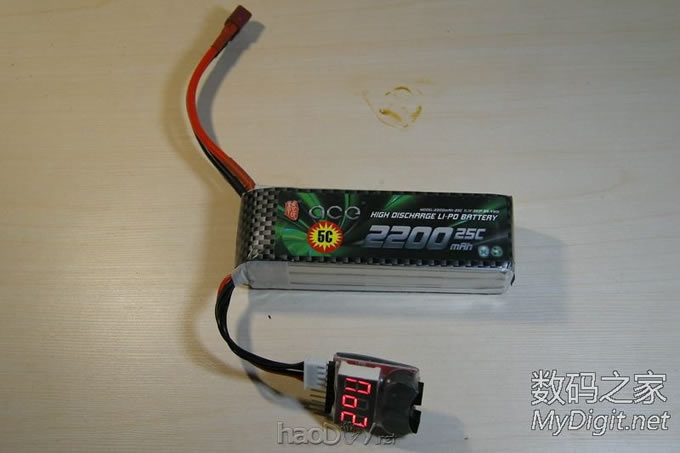

再比如 “一个动力电池”：
下面这段演示视频就是用一个动力电池来驱动这个90W的电烙铁：
这是视频看一下吧： 采用OLED除了装逼之外，它还能提供更好的人机界面。（但现在涨价太厉害了） 有人问这个电池能用多久？然而我还没有测试，它在休眠或保温时只需要总共率的10%左右。所以开了一天BB也没有报警！ 现在者整体还差一个菜单没写 ，里面有一些参数的设置。过一段时间就完善了。

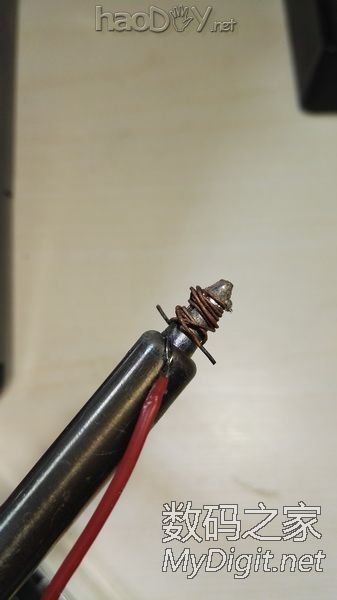

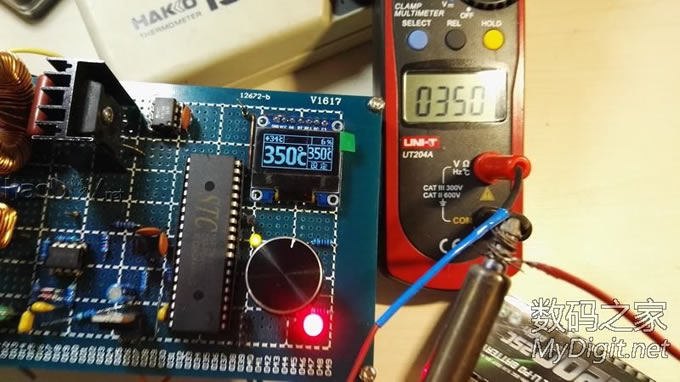

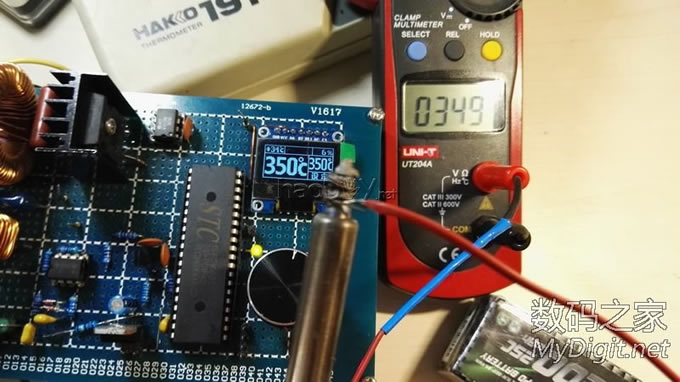

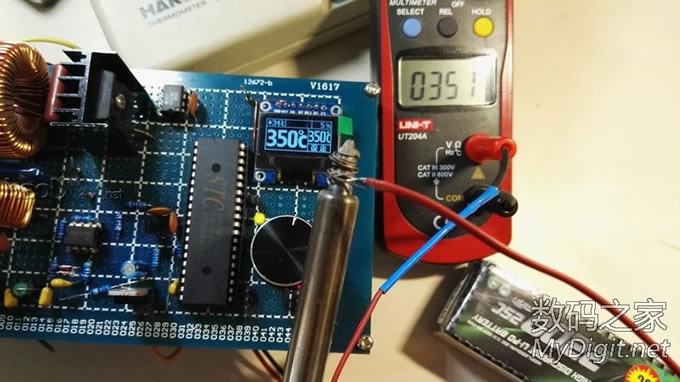

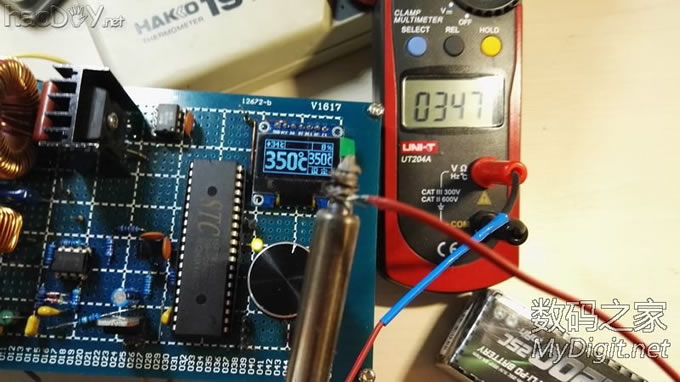

有好多人问出套件多少钱，这个我还没细算过成本，正版的203H都在400元以上。我想我这个作到他的一半以上的价格不知道朋友们能不能接受。这个可比白光T12复杂的多。 趁着帖子还能编辑，我给求套件的泼点冷水，我套件可以不做，但想着100左右拿下的想都别想了！淘宝一套山寨203h的控制板加功率板需要200元（我就有一套）没有手柄，没有电源！ 还是哪句老话，我diy了自己用，套件可以不出！ 测温仪的热电偶挂了，讲究用万用表测一下吧，万用表的刷新比测温仪多，有波动，基本是准的。
