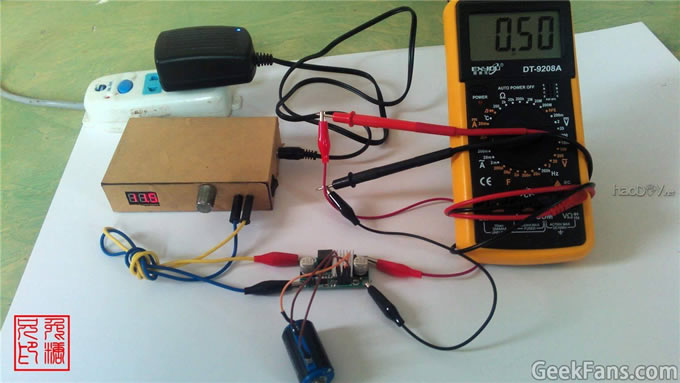

早就对自己原来做的LM2596可调电源不满了功率太小，不能长时间工作，功能太单一
这不暑假里让我逮着机会重做了一个
材料：
22K精密可调电阻 x1 ￥4
可调电阻旋钮 x1 ￥1
电压、电流、功率、温度、容量、时间多功能表头 x1 ￥34
30W可调升压降压模块 x1 ￥20
4cm直径风扇 x1 ￥1
亚克力板若干 ￥100/m^2
AB胶一对 x1 ￥6
其他工具材料若干
这次花了66元，加上特地买的亚克力板共216元，真是下了血本了

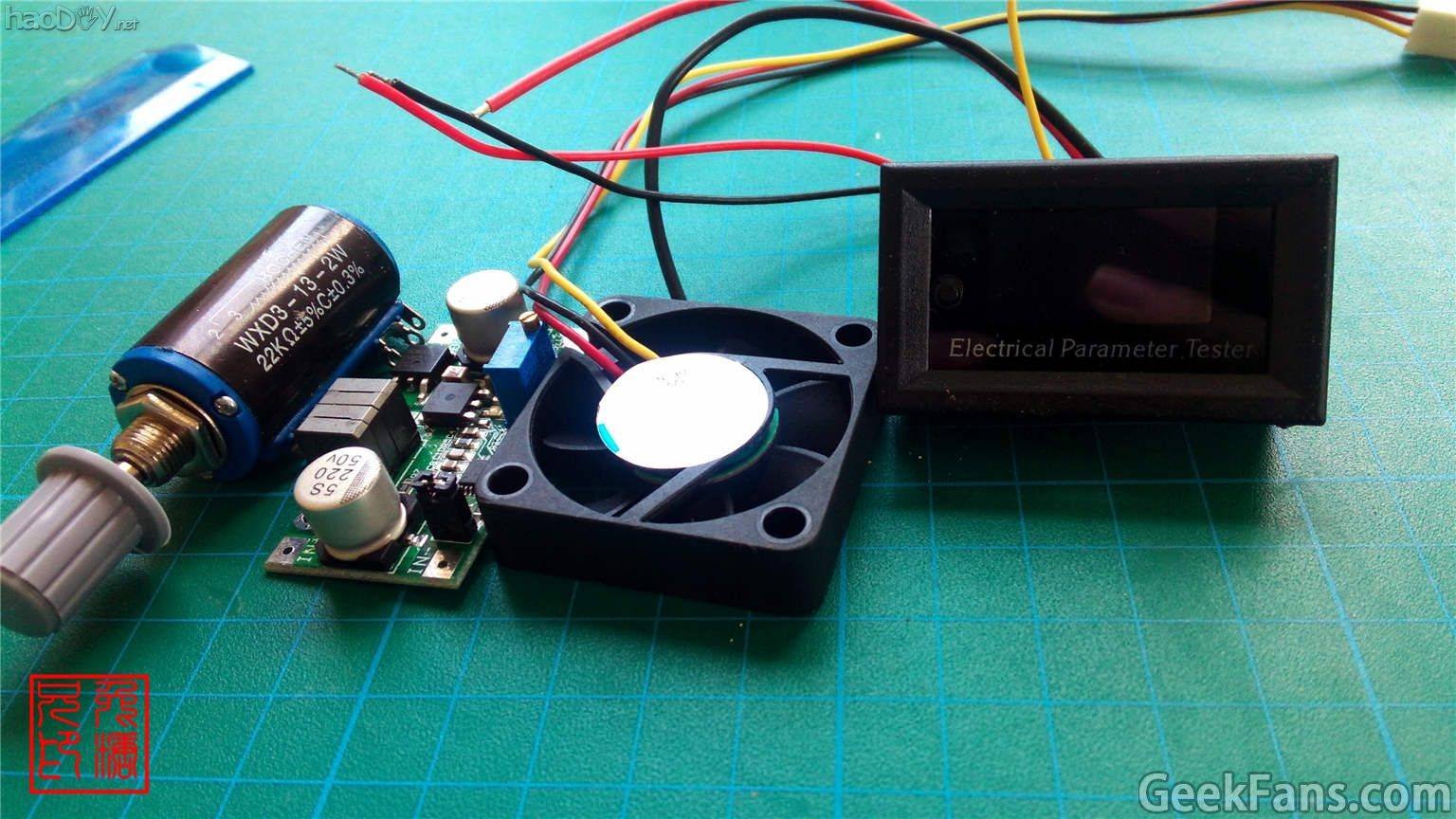

元件大集合
表头，电阻，升降压模块，风扇

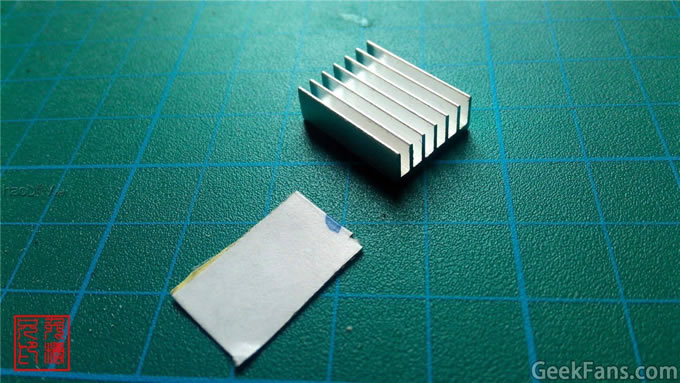

先给模块加个小散热
大小正合适

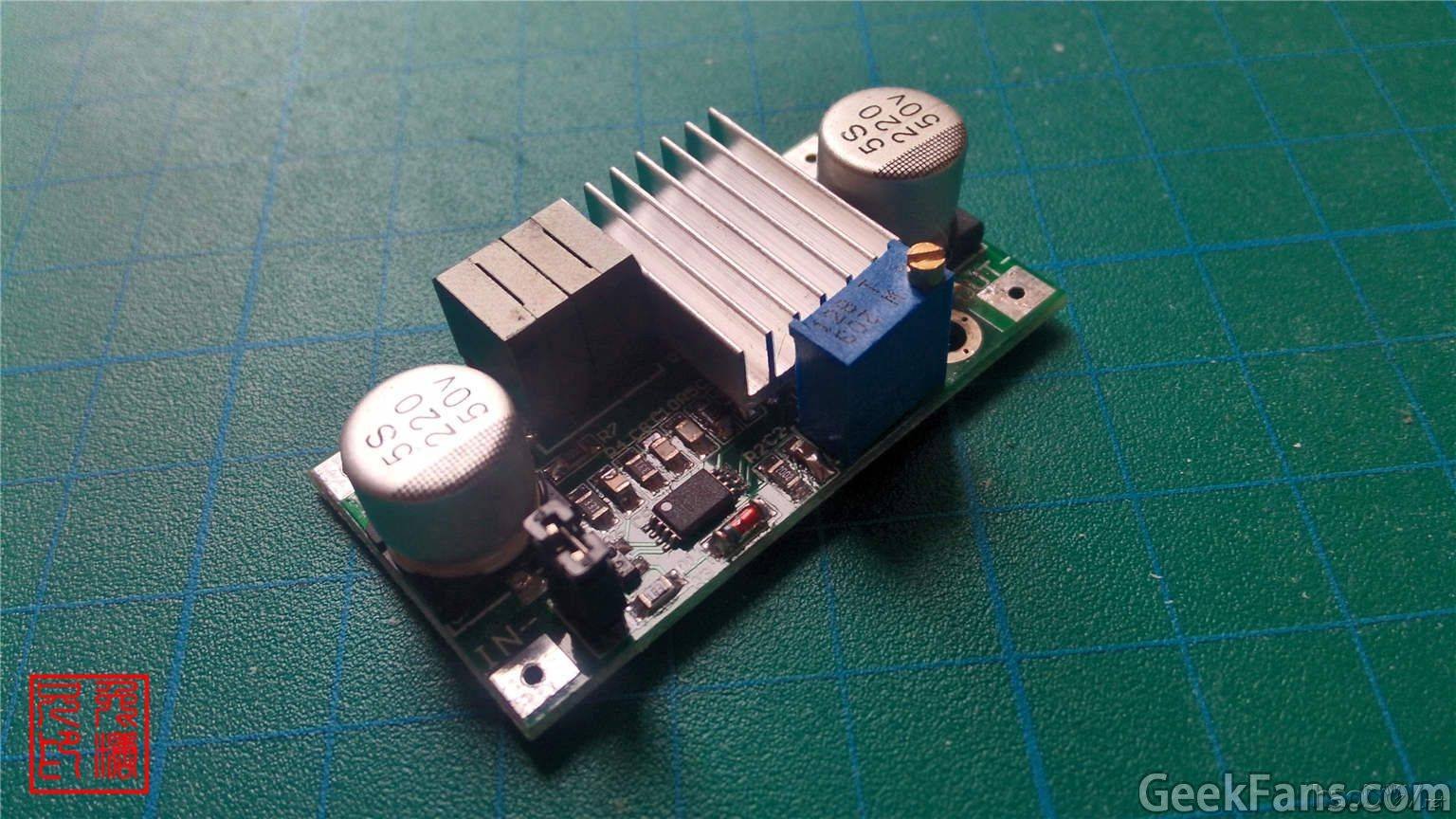

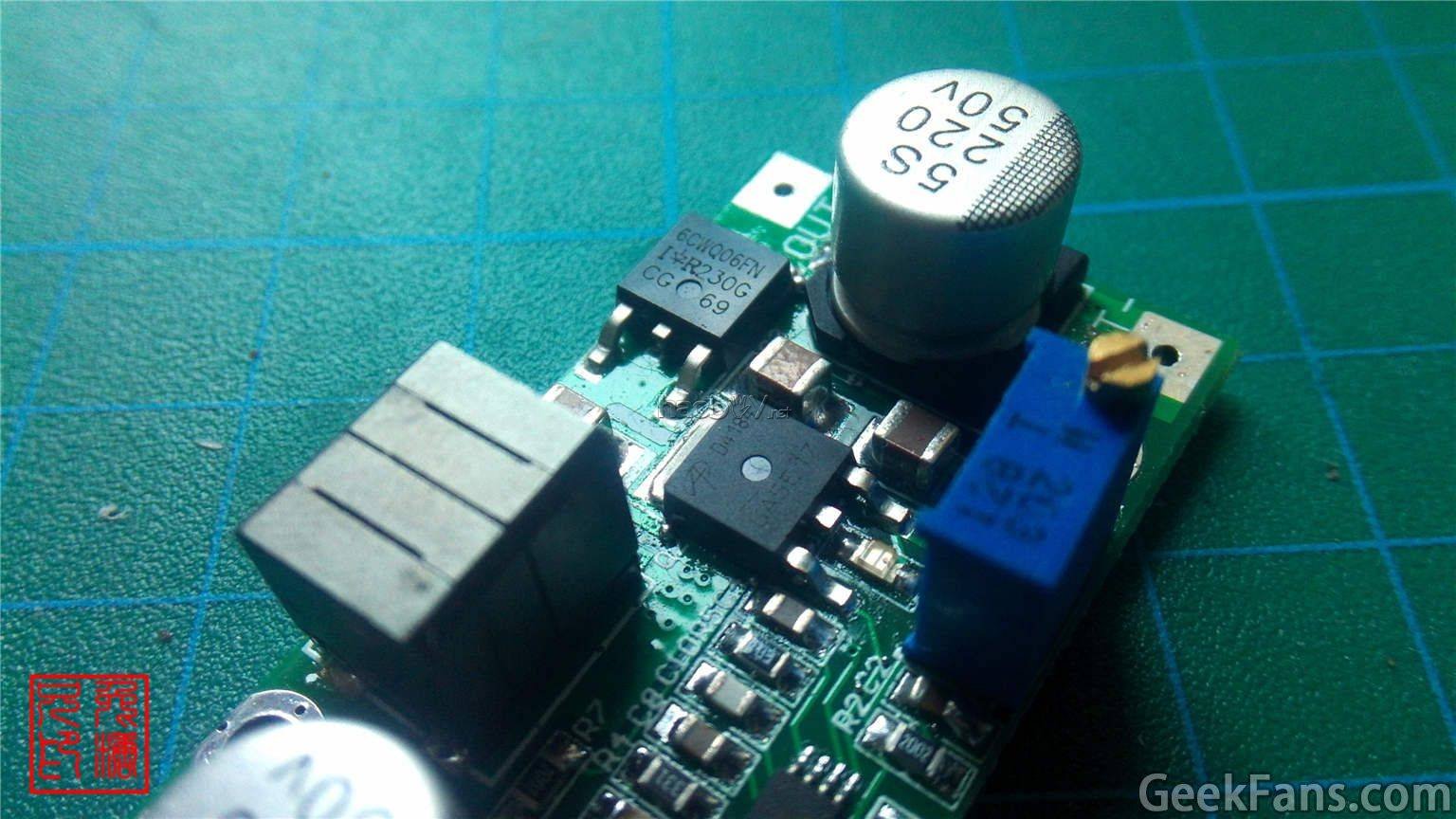

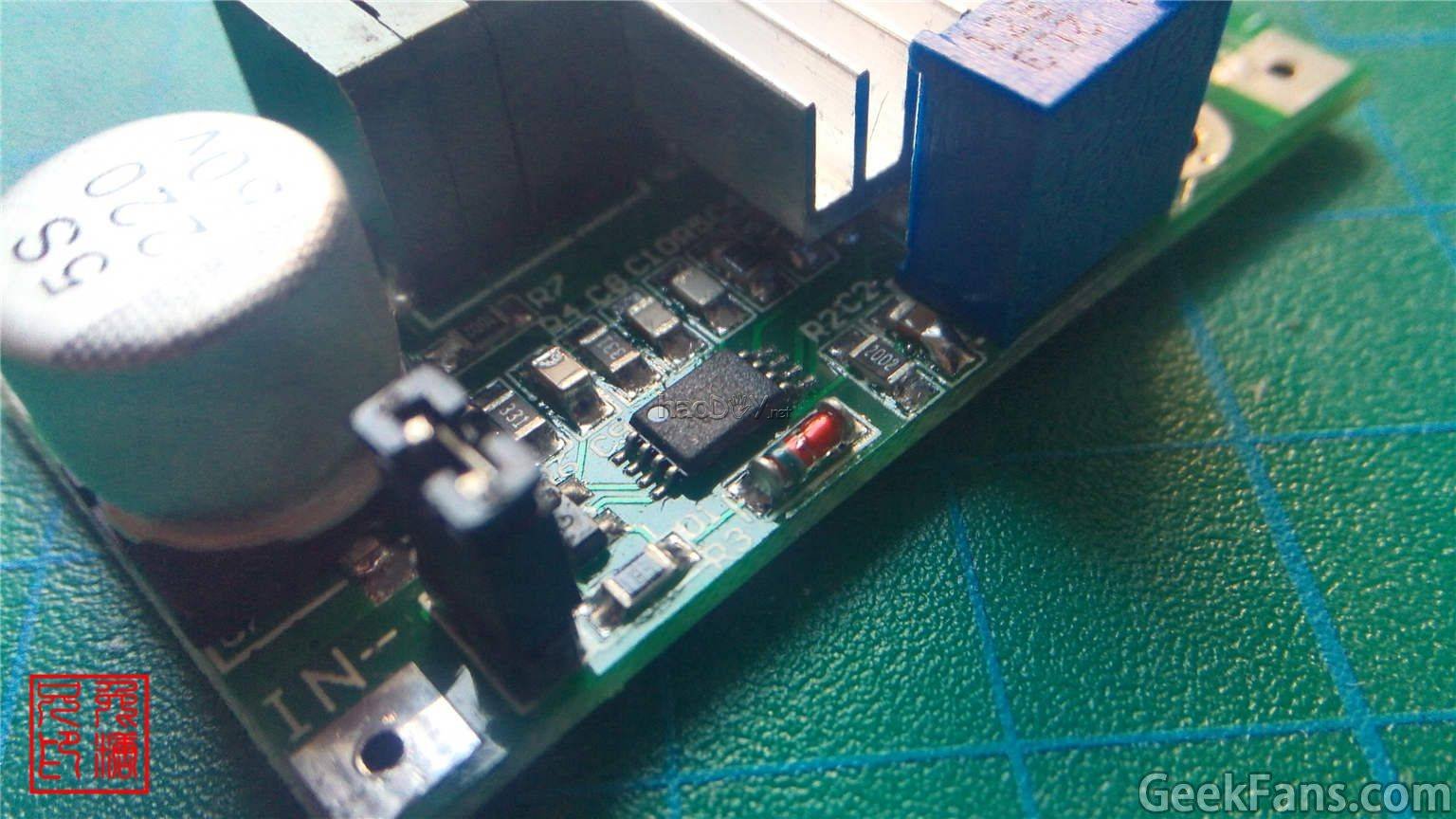

细看一下模块

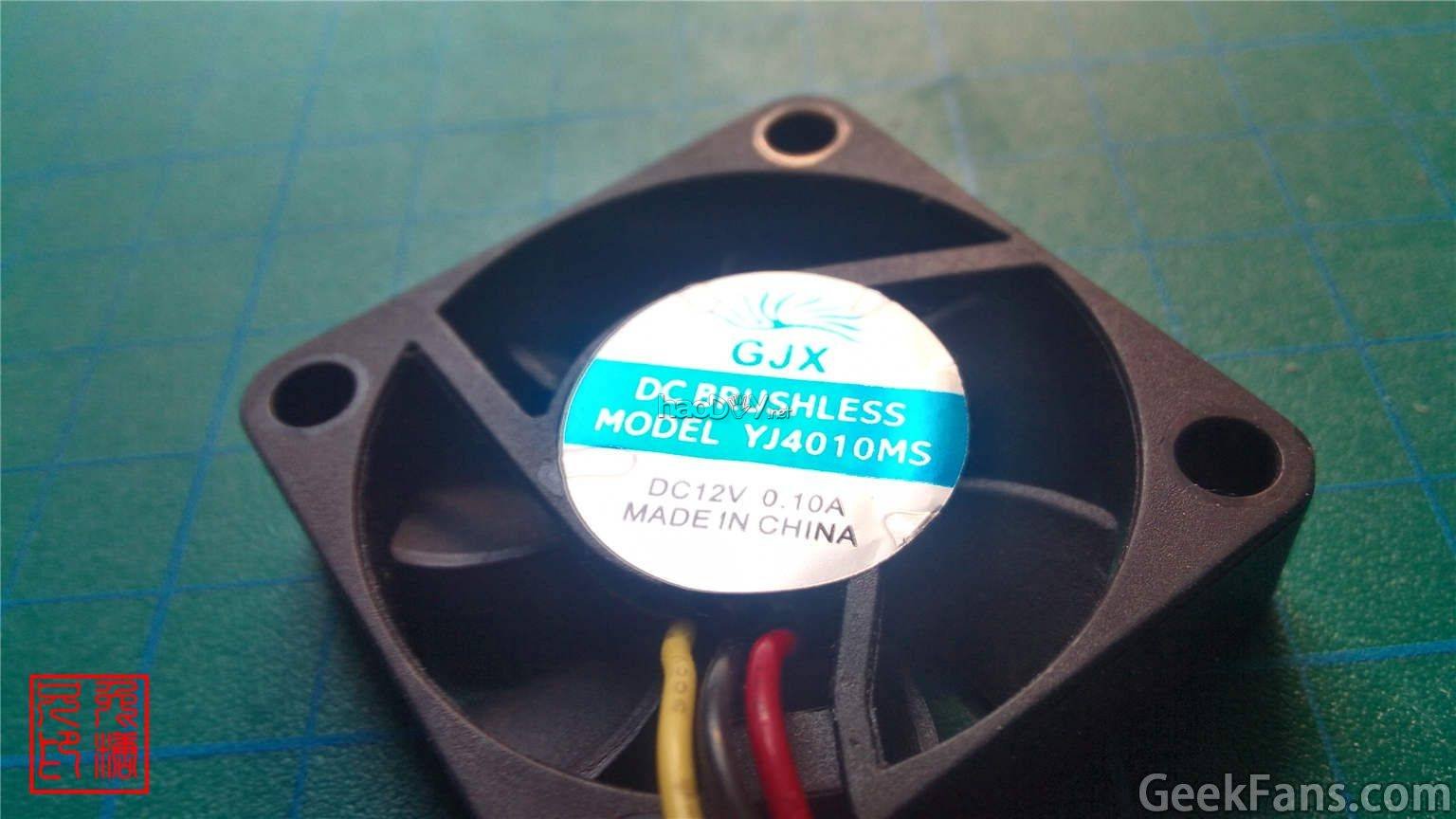

风扇

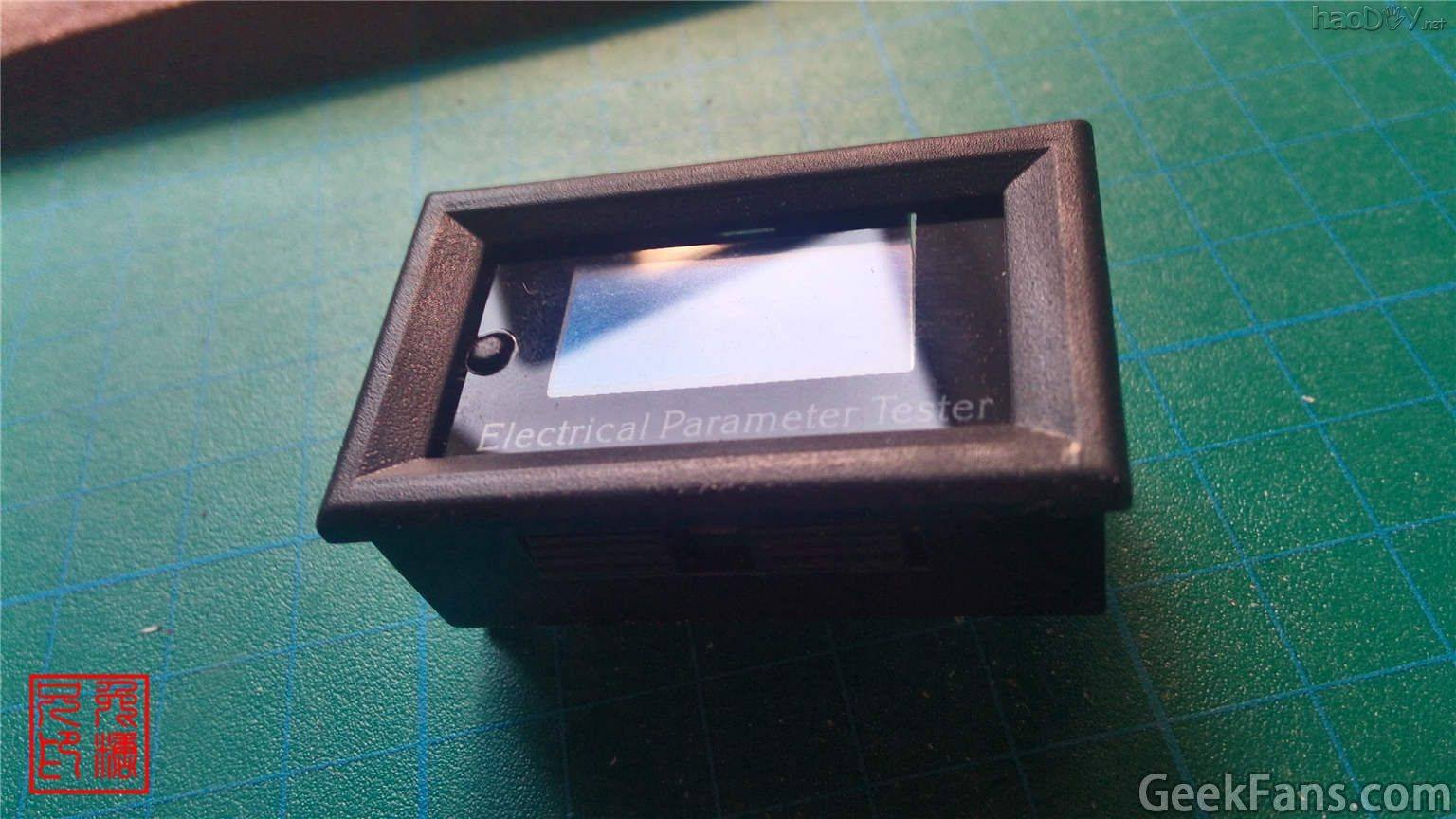

表头

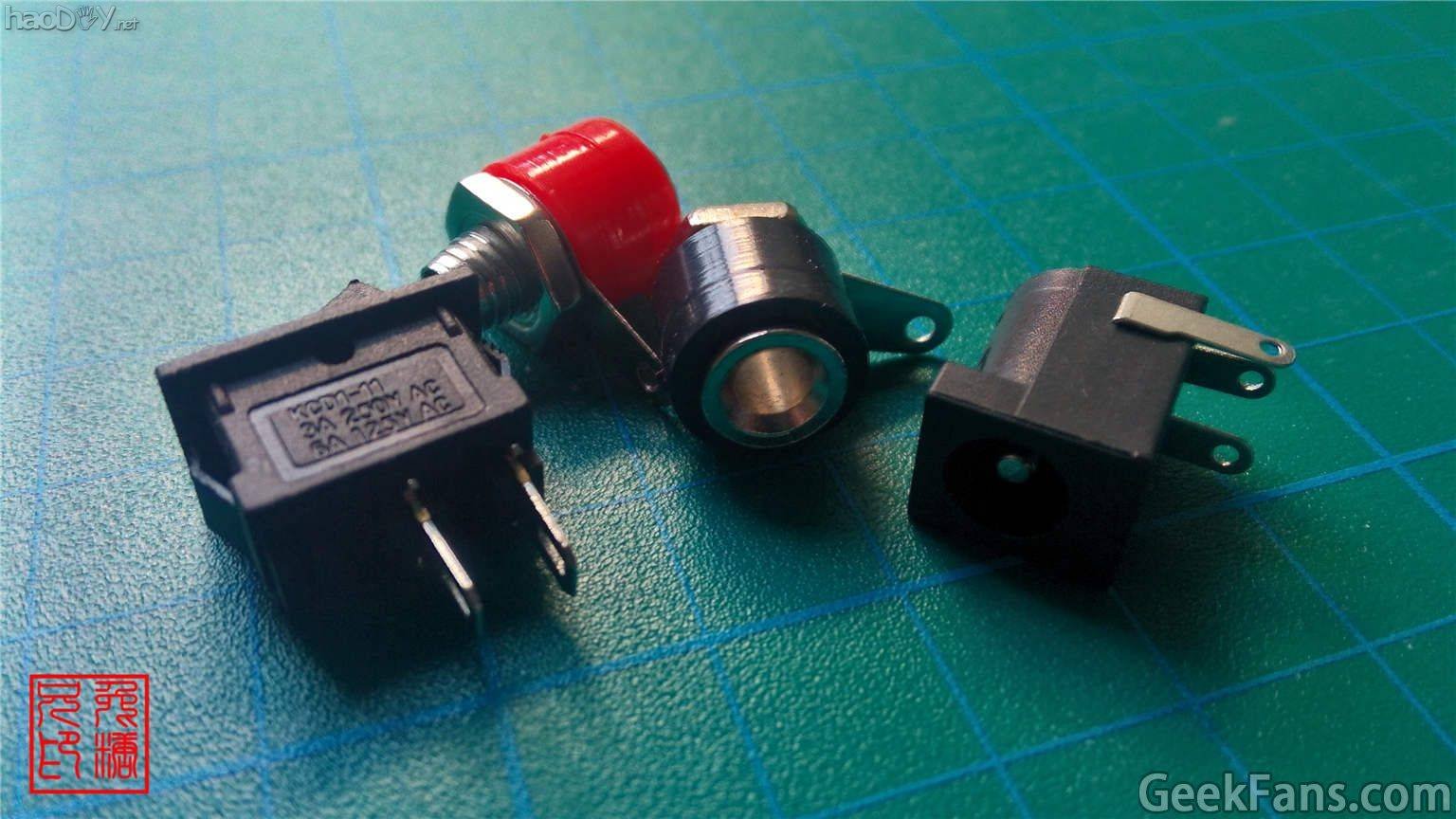

其他元件

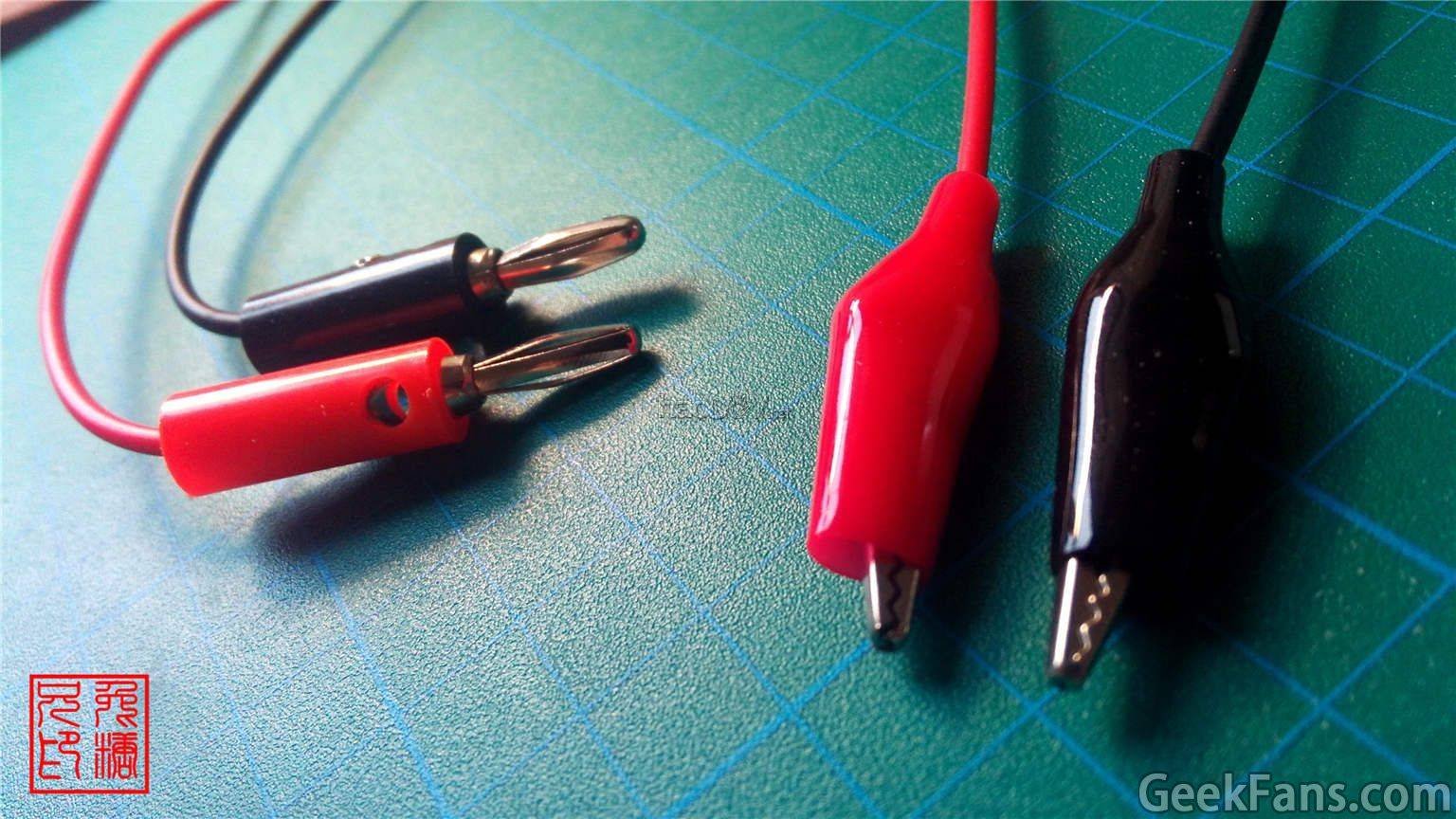

前阵子做的香蕉线

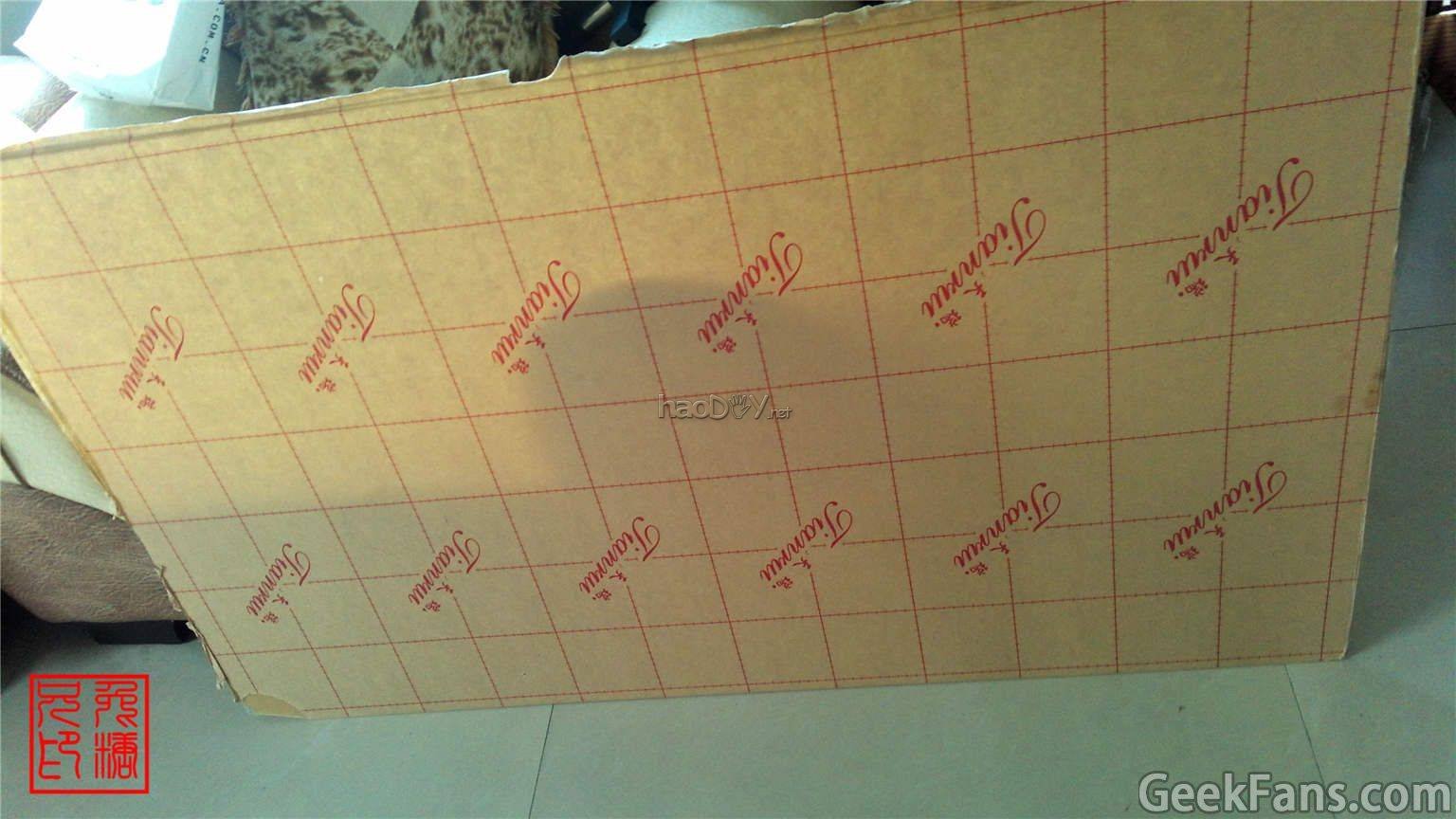

再来看看亚克力,1.5平方米

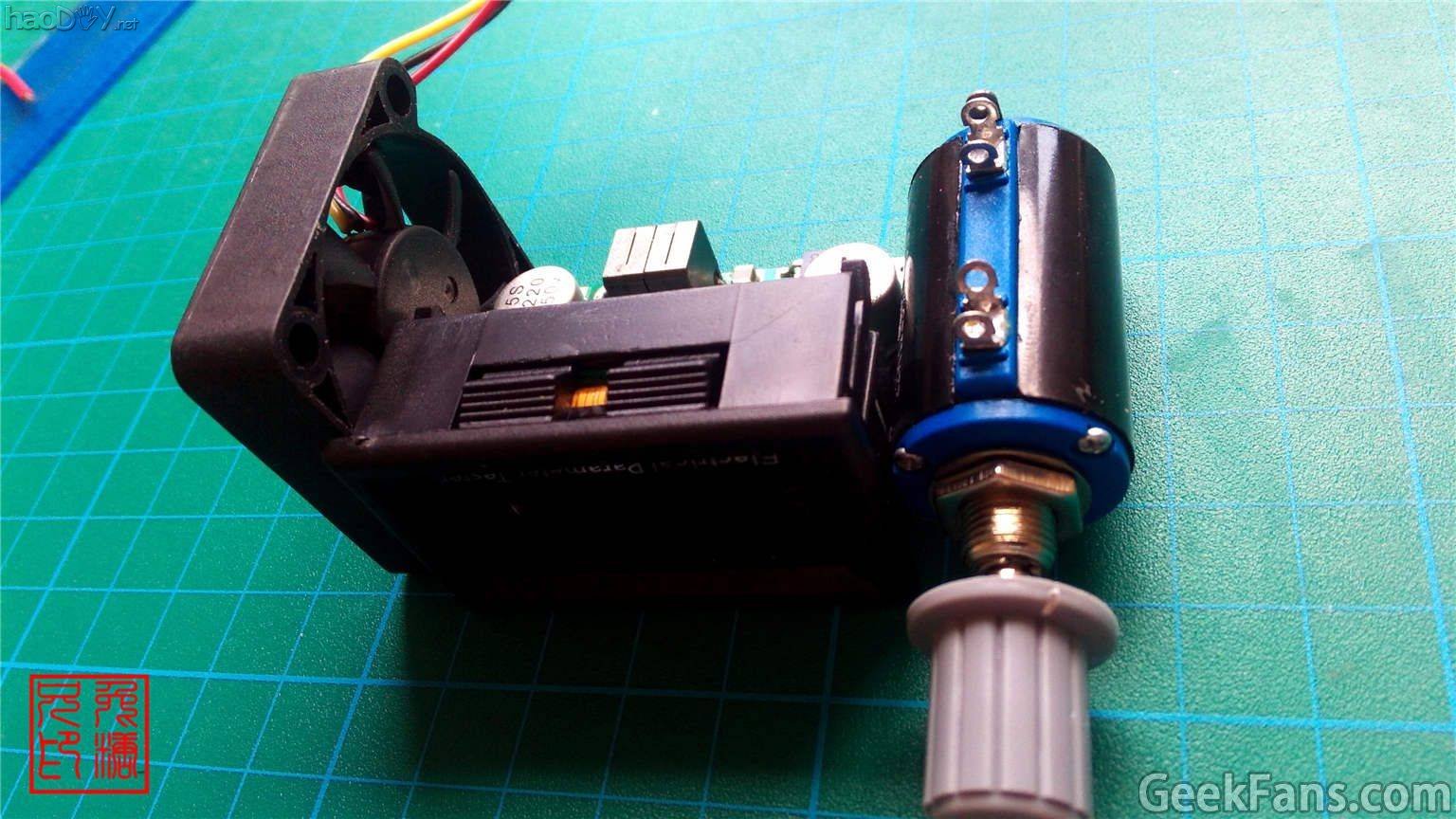

摆一下大致的形状

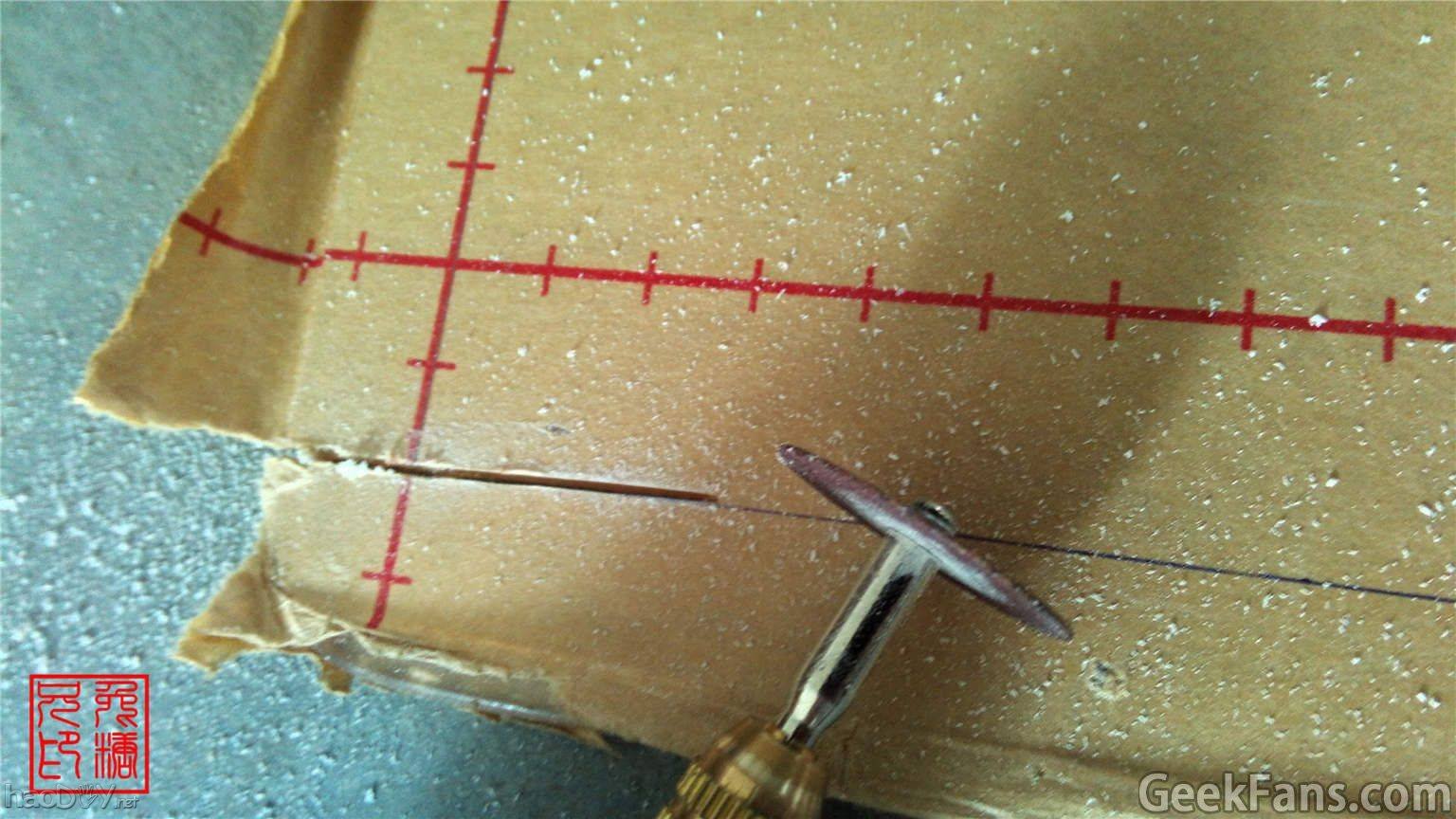

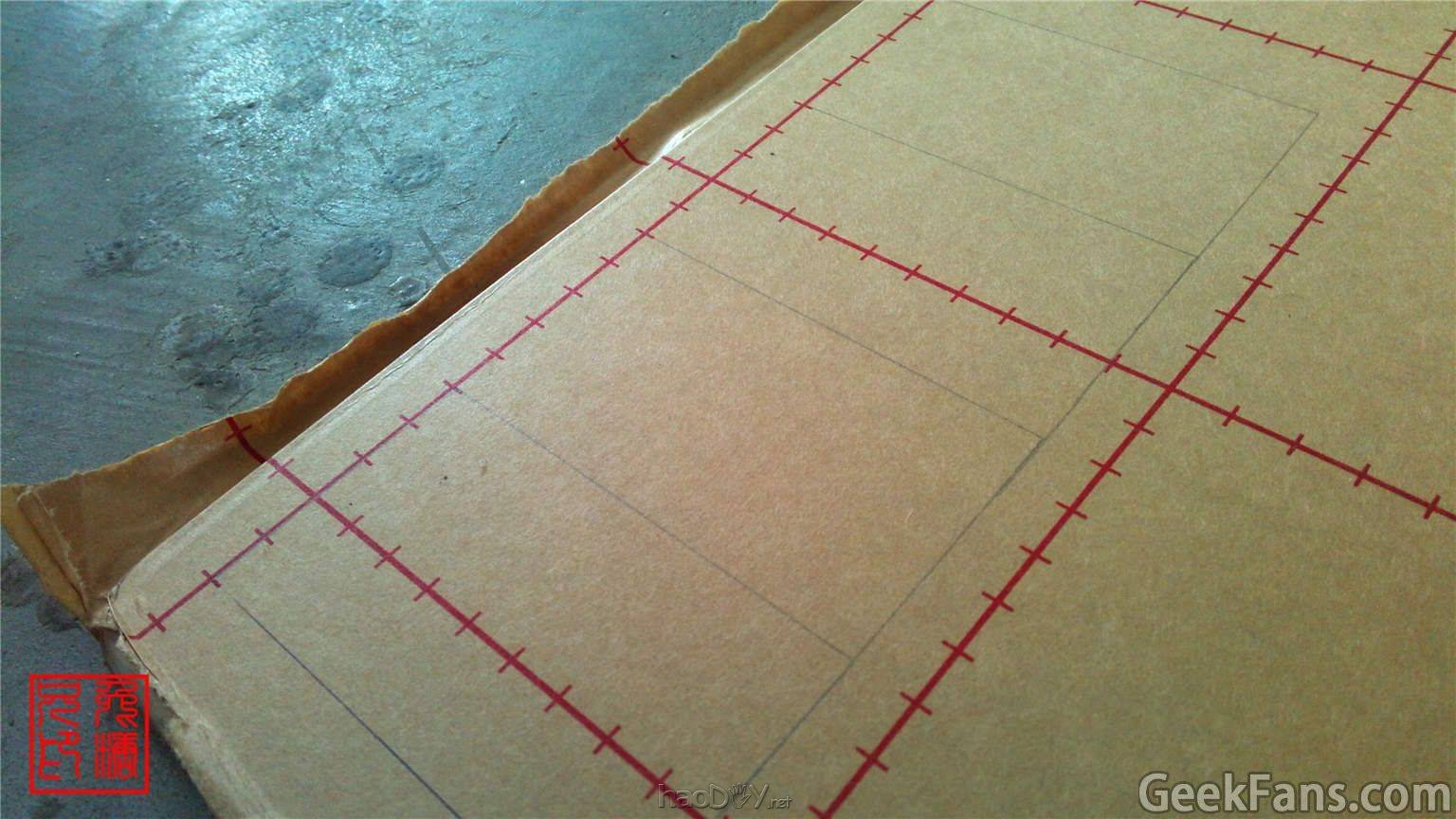

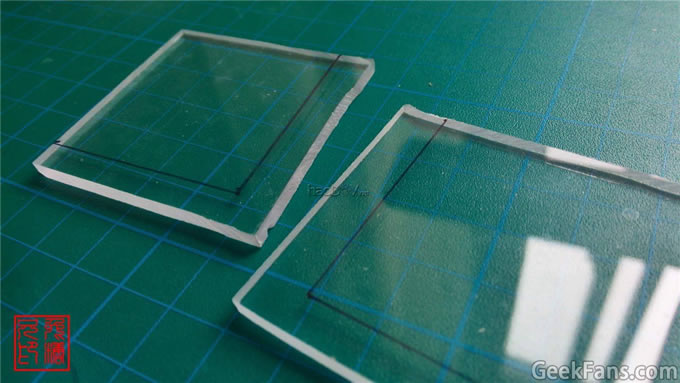

开始在亚克力上划线，准备切割

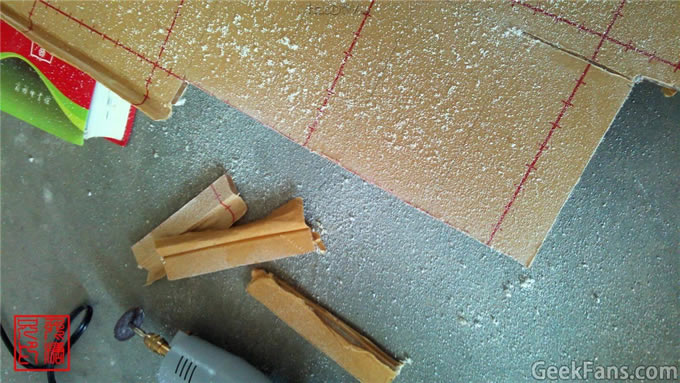

不过有几块被我切坏了，后来拿切割机重新弄了几块

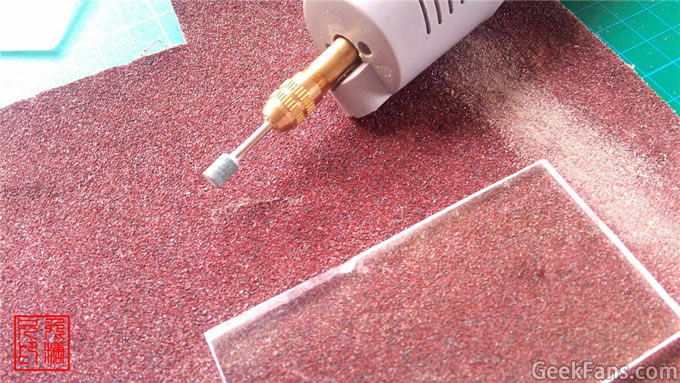

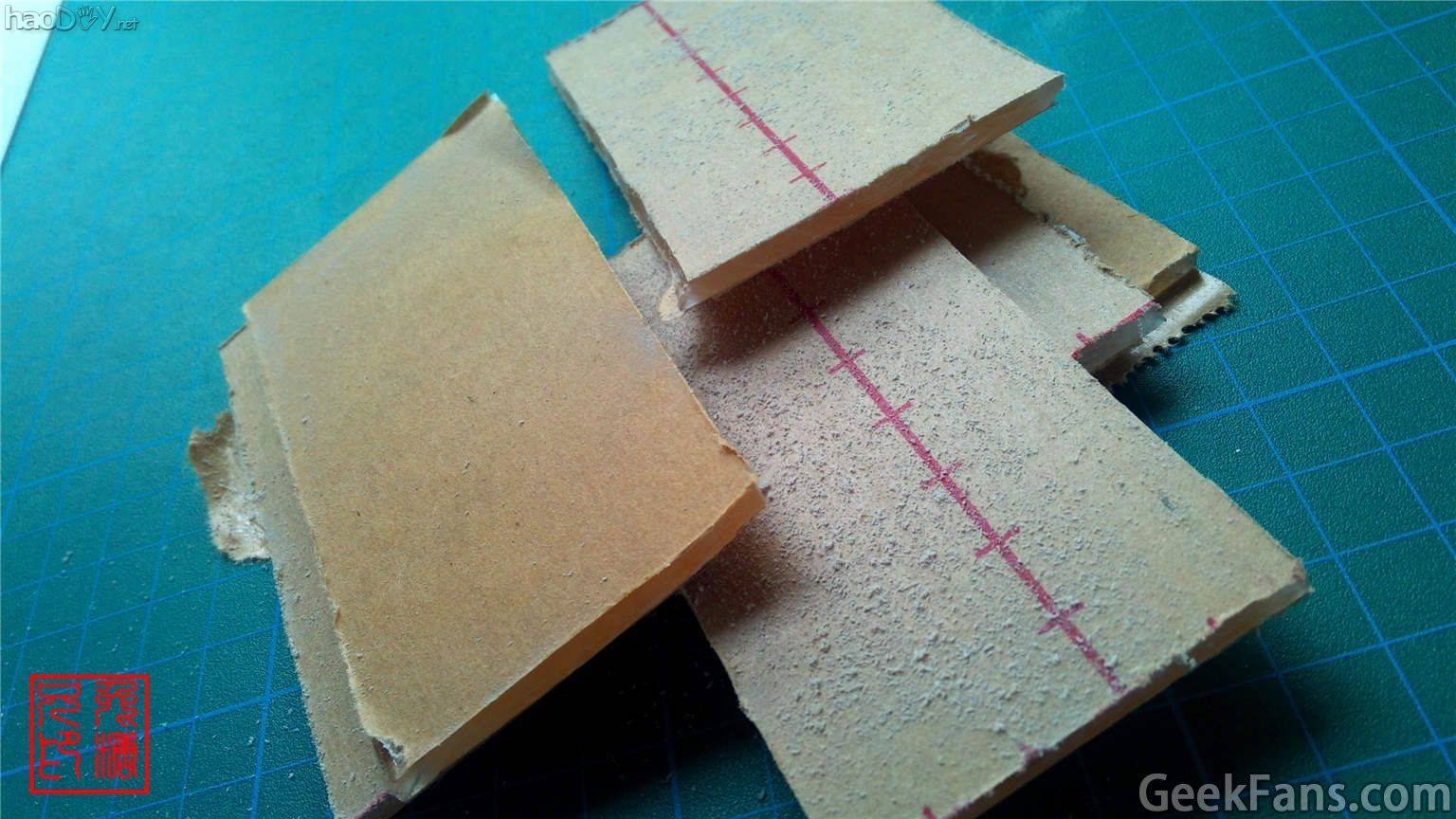

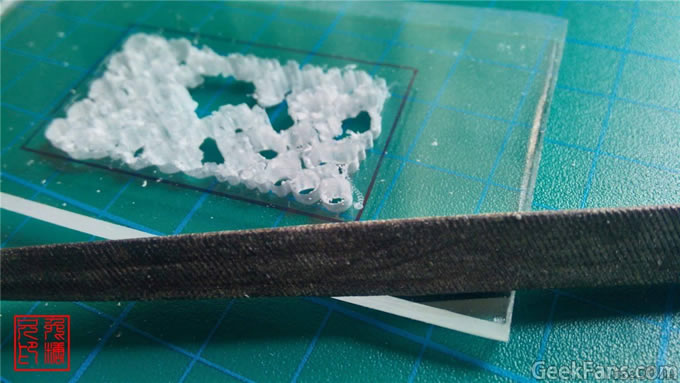

准备打磨，电钻，砂纸，锉刀轮番上

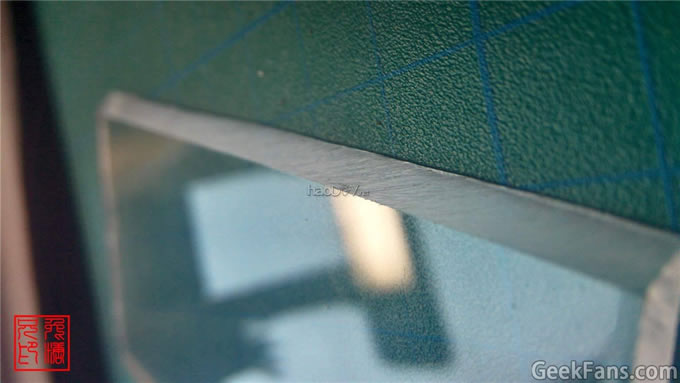

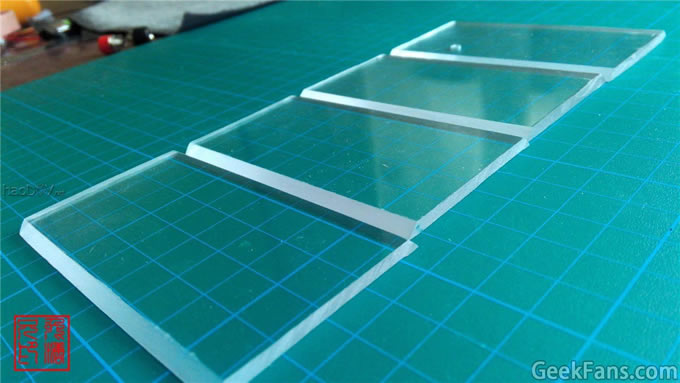

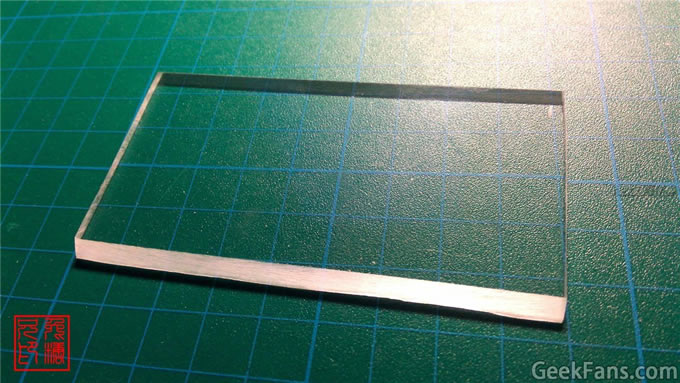

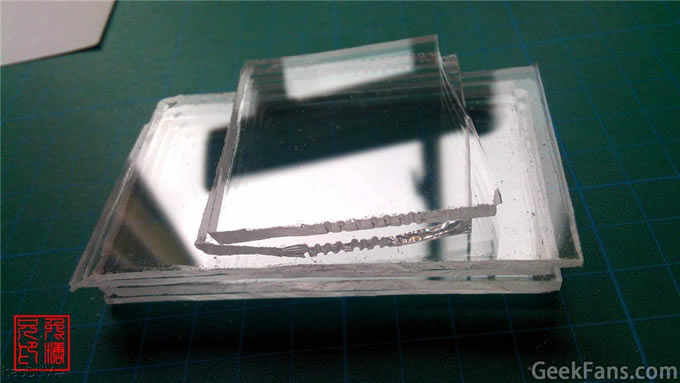

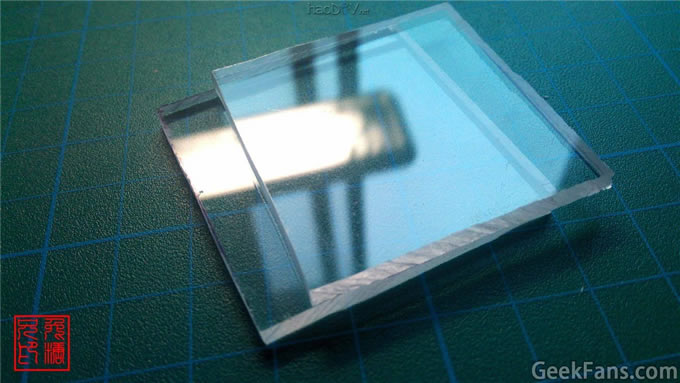

还算平整吧

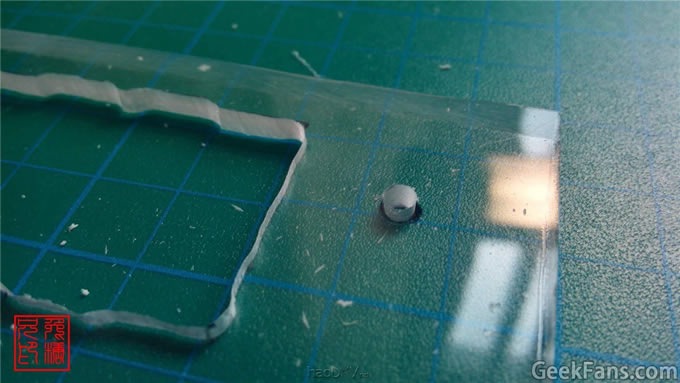

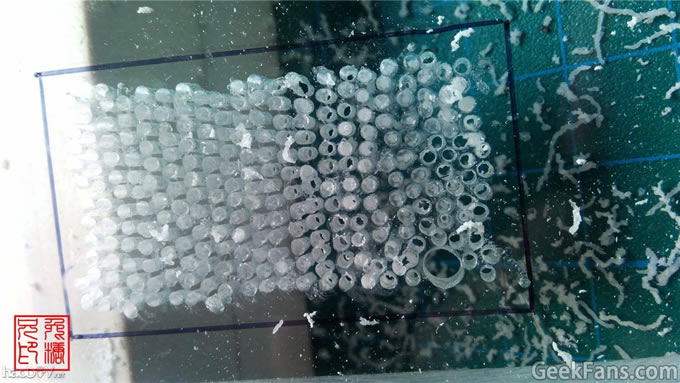

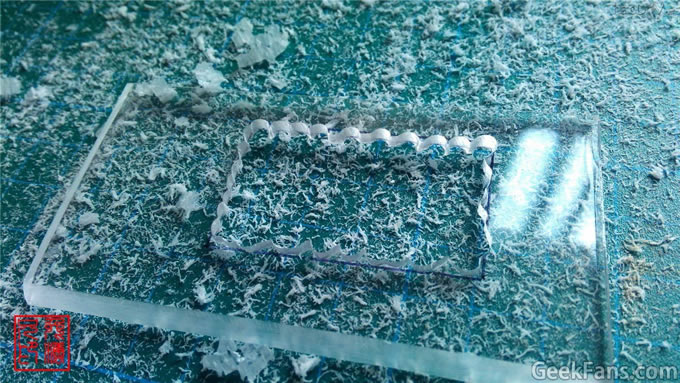

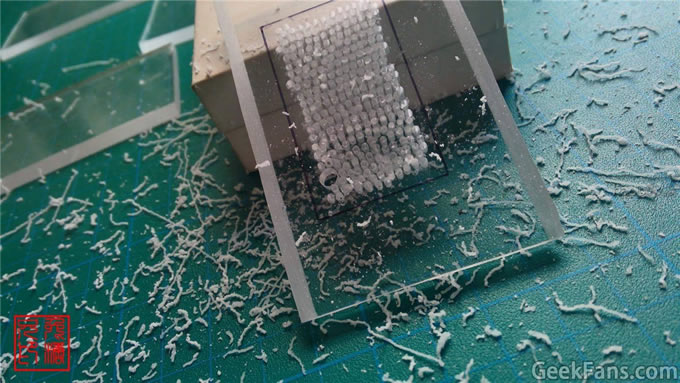

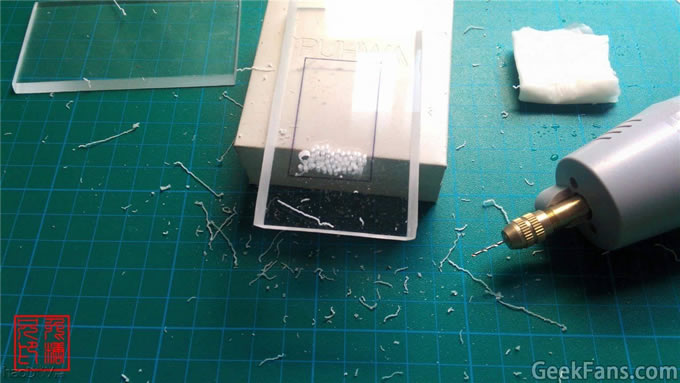

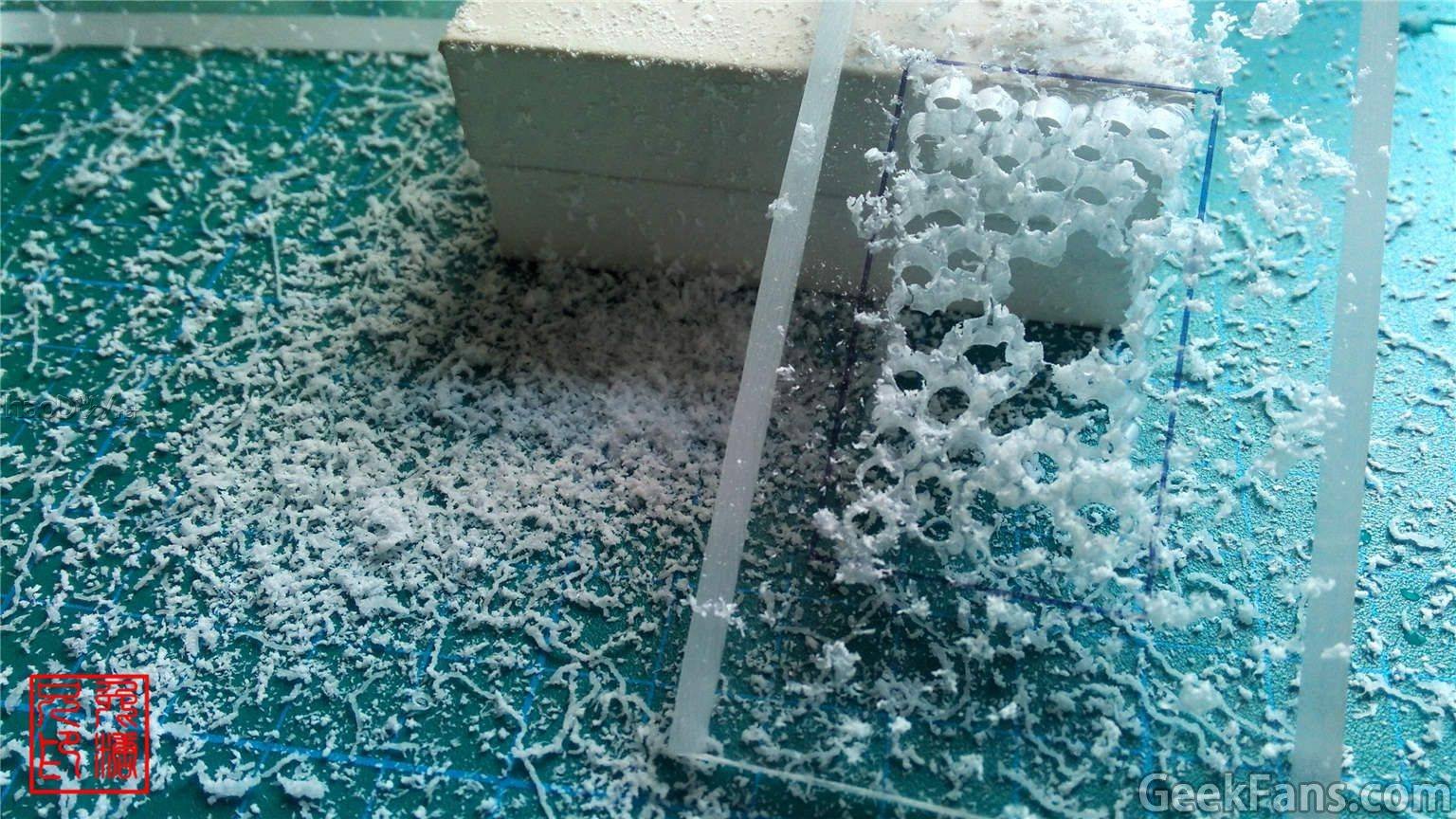

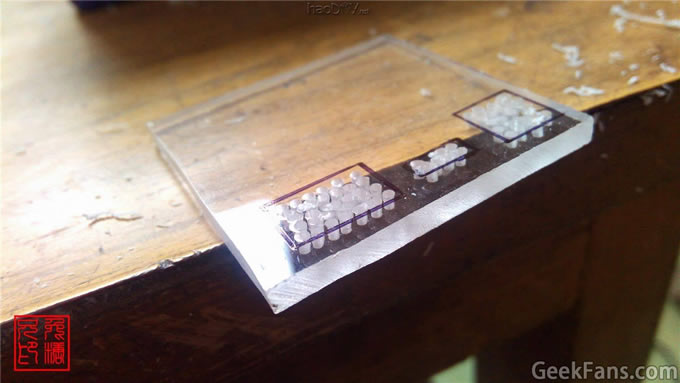

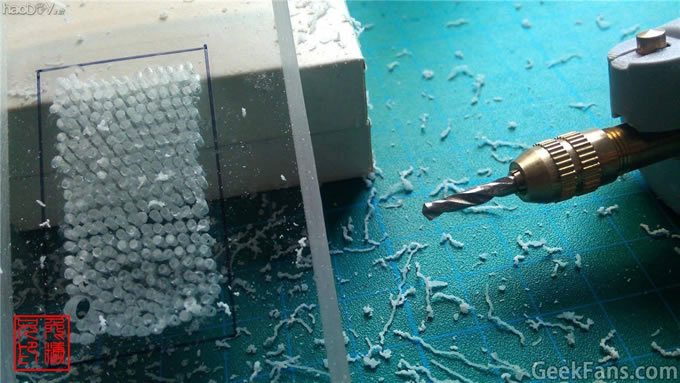

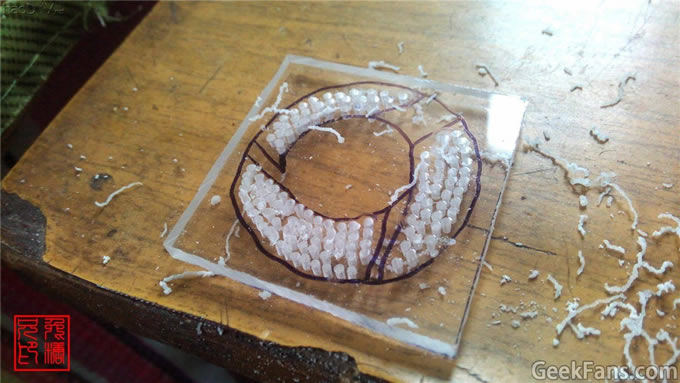

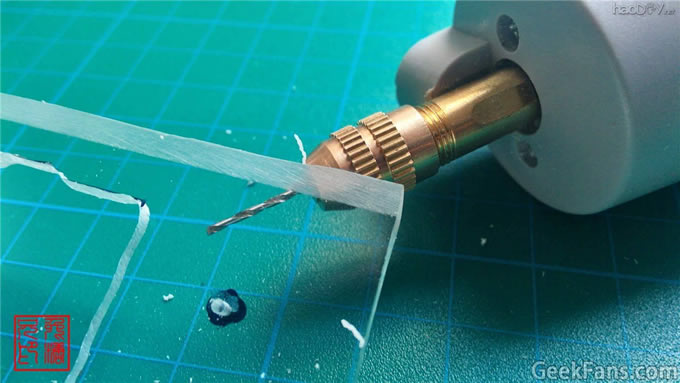

接下来就要开孔了，用电钻先打1mm小孔
密集恐惧症可以跳过……
换上大钻头

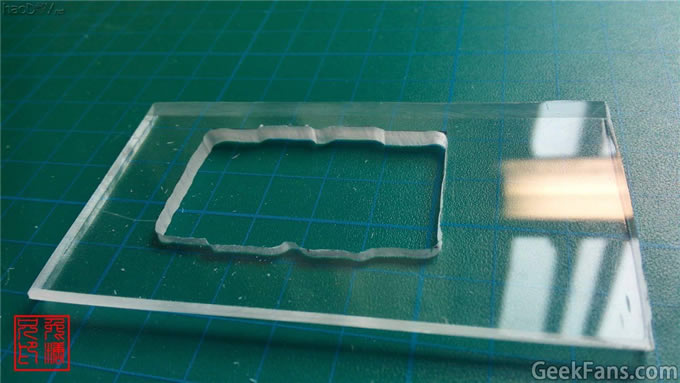

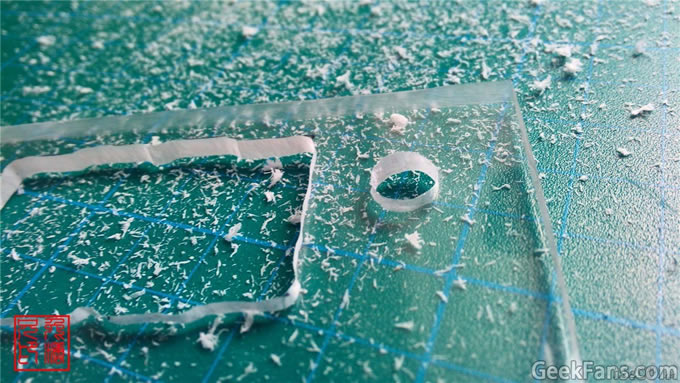

完成了

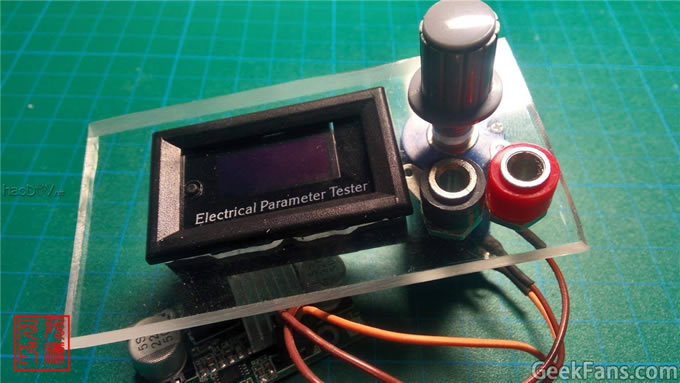

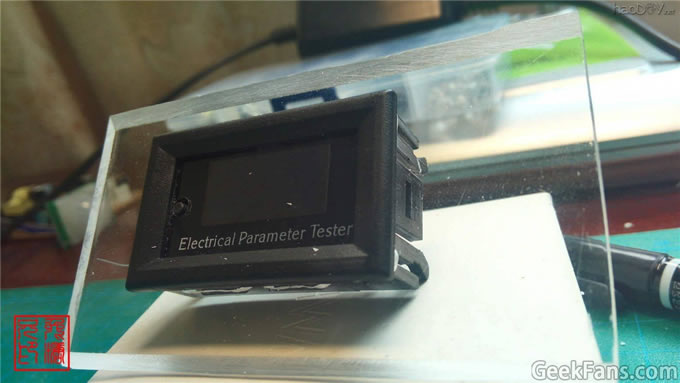

把表头装进去试一下，孔稍大

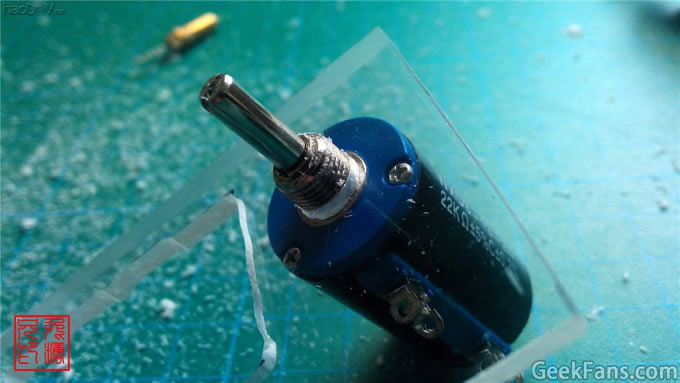

接下来给电位器开孔
同样的步骤
完成

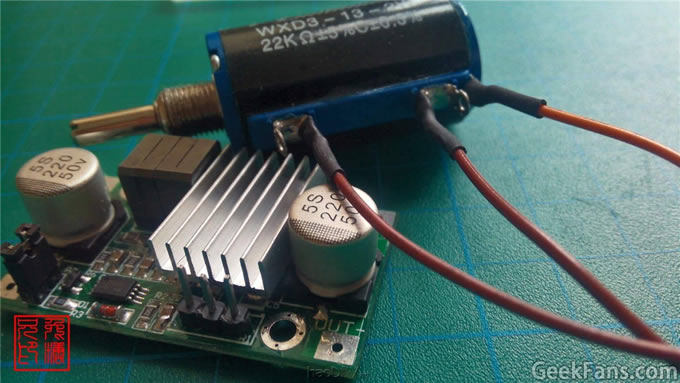

现在为升降压模块连接电位器
把原来的拆掉

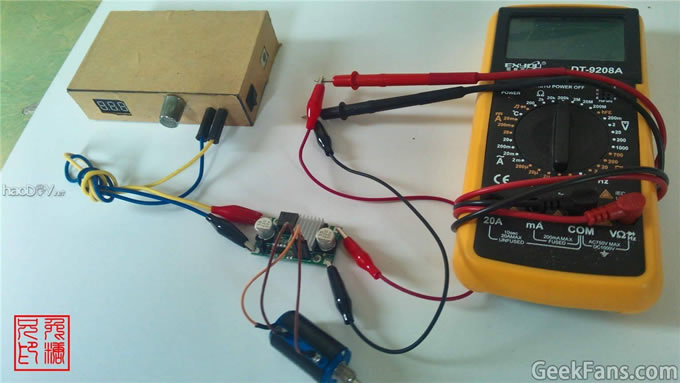

试一下效果吧
最低电压0.5V

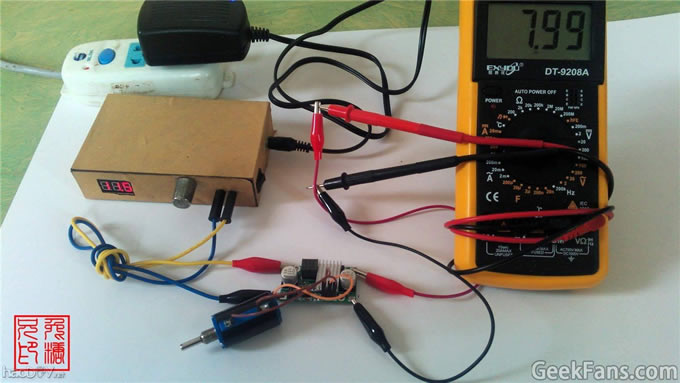

继续调高

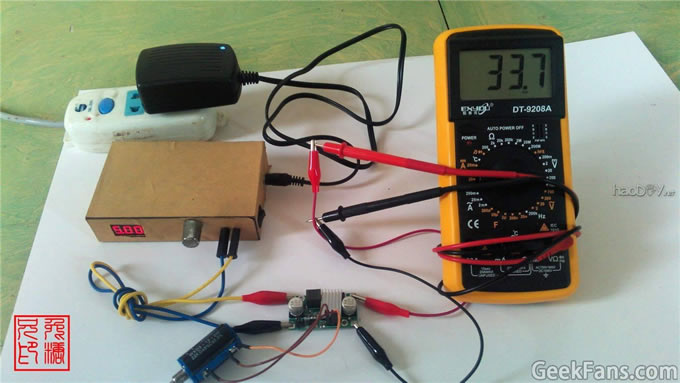

最高电压近34V，而表头的最高电压33V正合适

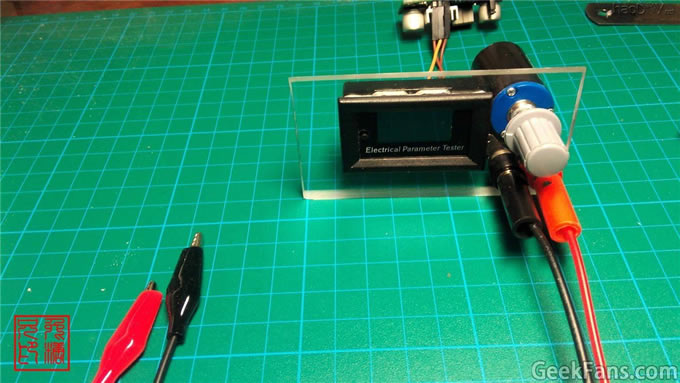

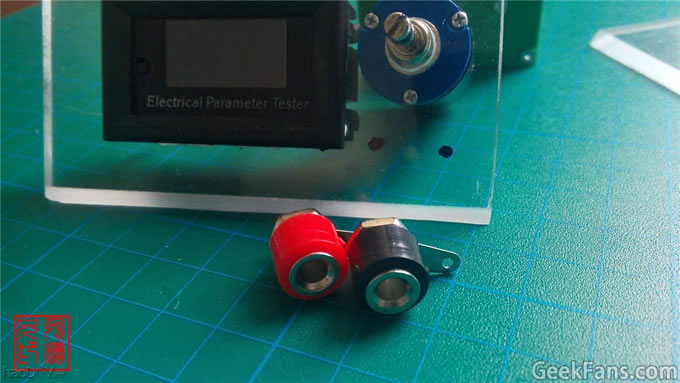

然后为前面板香蕉插座开孔

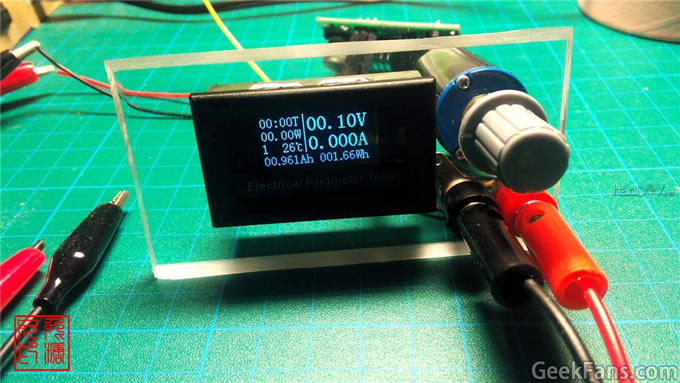

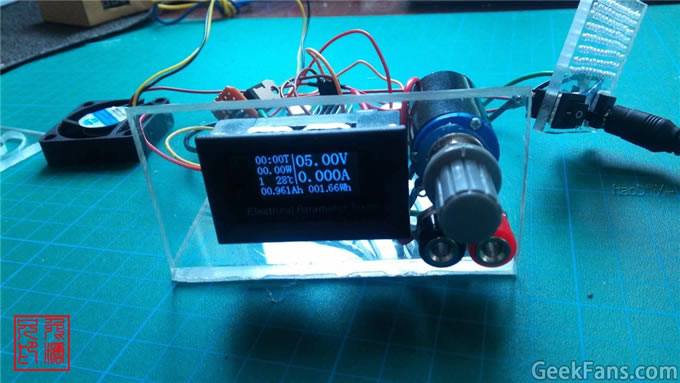

给表头通电试一下，蓝色OLED真好看，可惜显示部分尺寸太小
再裁剪一下侧面板

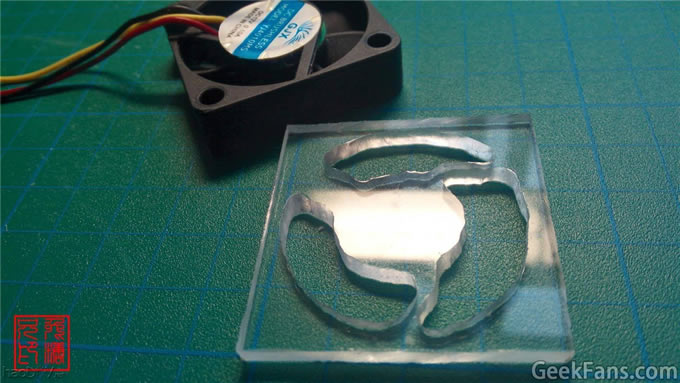

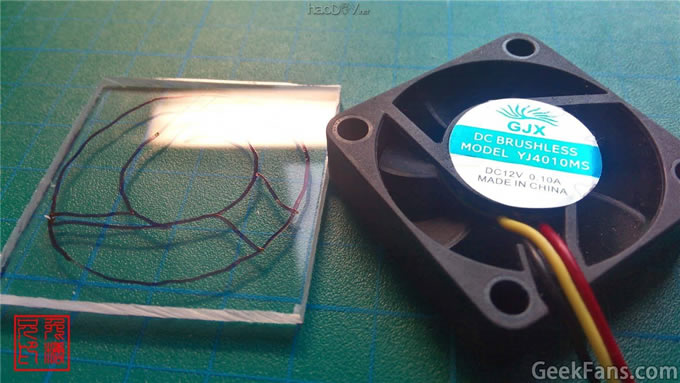

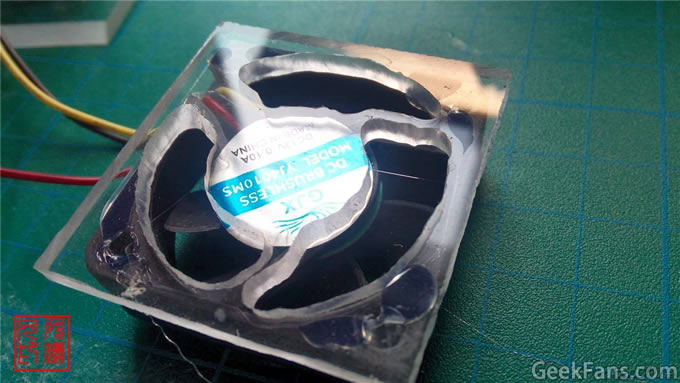

然后给侧面板开孔，先弄风扇的

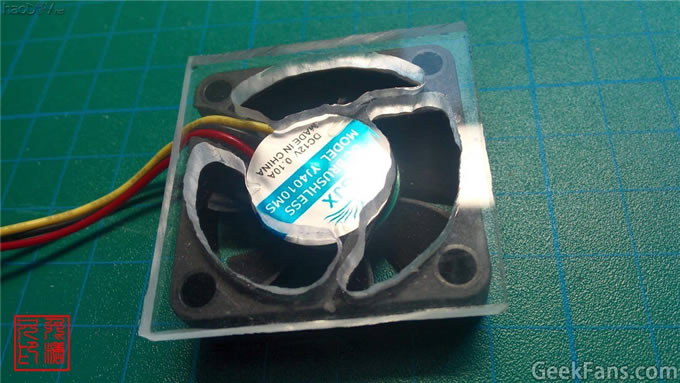

大小正合适

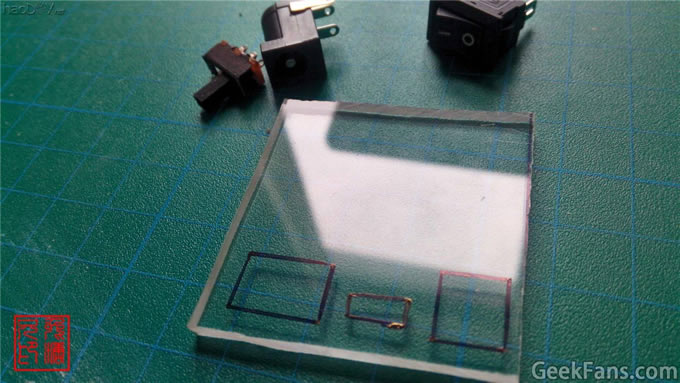

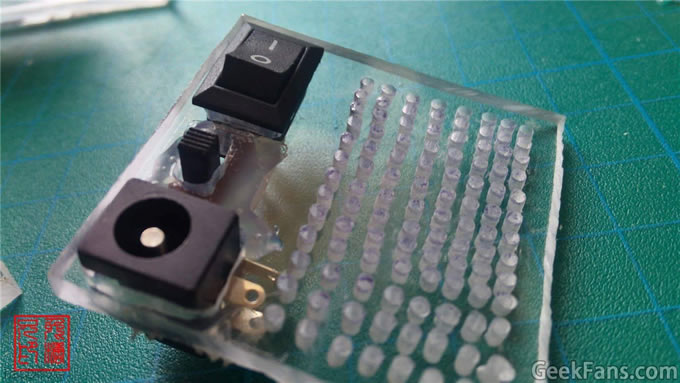

电源进线、开关开孔

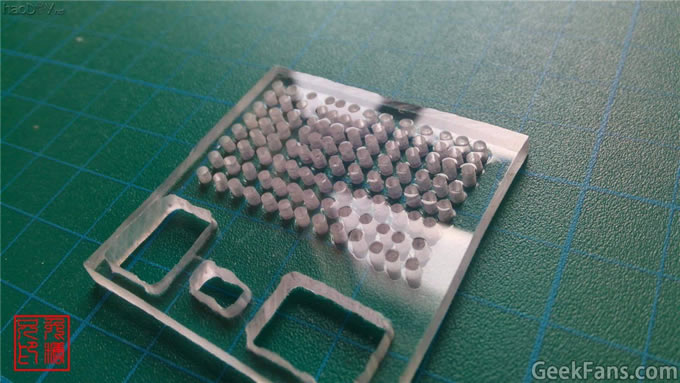

打上散热孔，密集恐惧症患者别怪我……

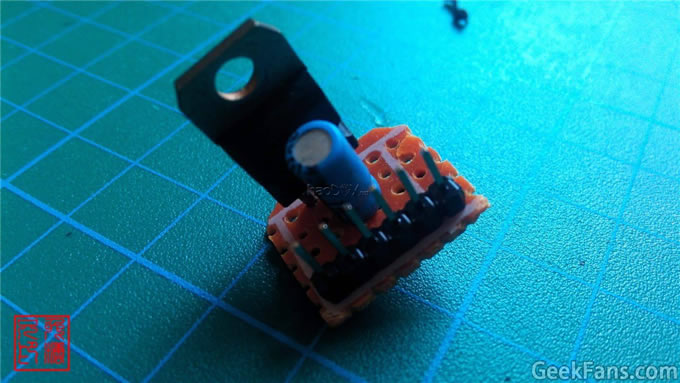

找一枚山寨7809，为表头和风扇供电
它的特点是
输入9V以上稳压9V，输入9V一下不稳压直接原电压输出

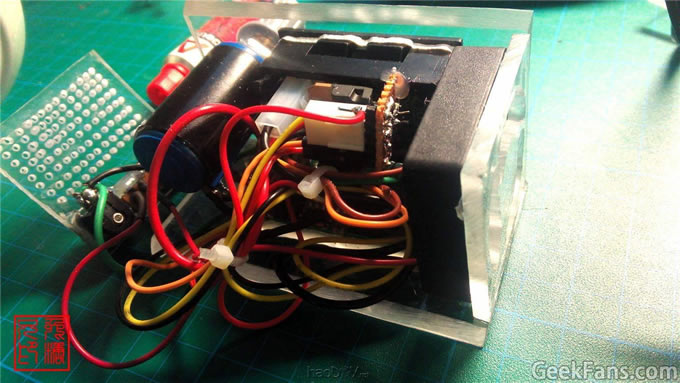

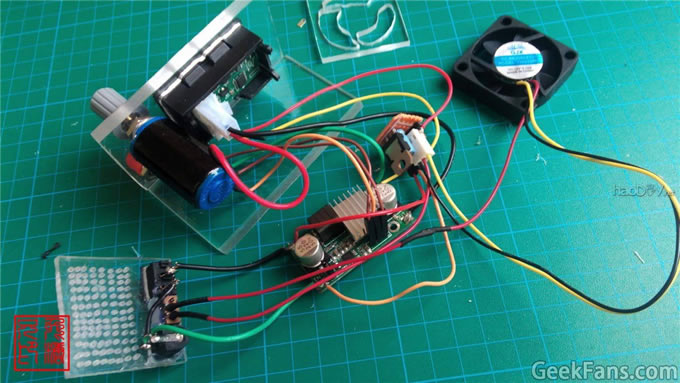

然后开始接线，使用电脑电源输出线十分可靠

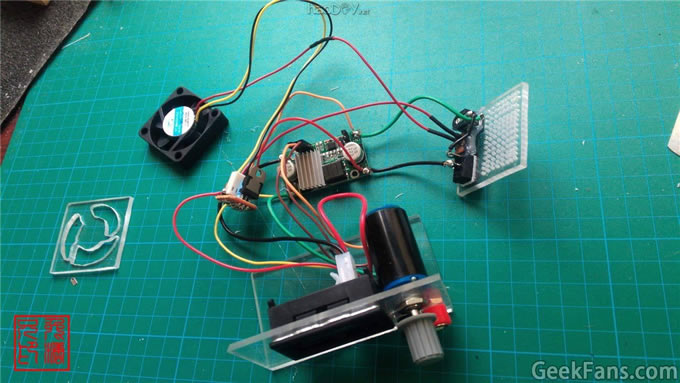

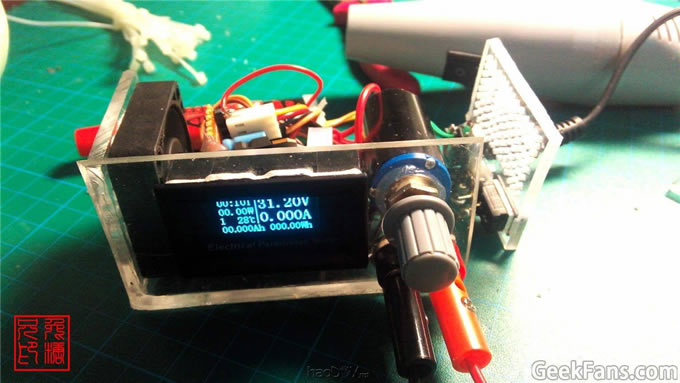

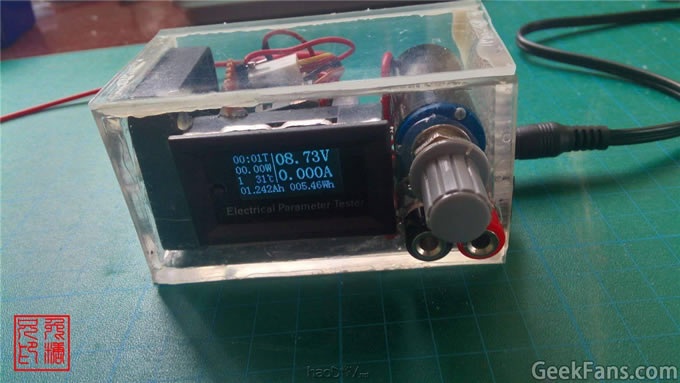

已经能够点亮试机了

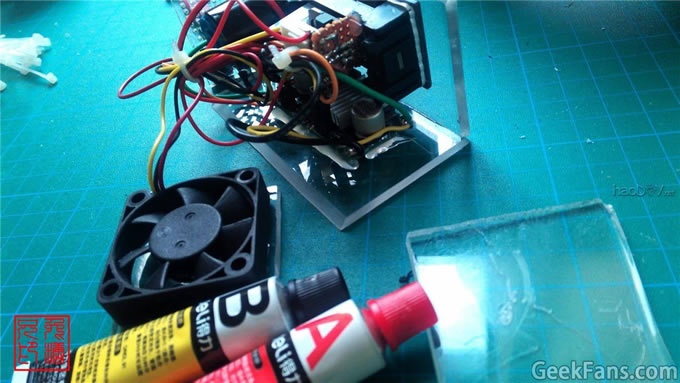

最后要粘贴外壳了

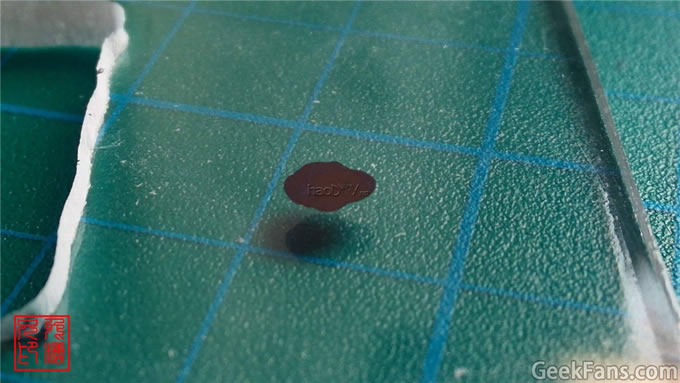

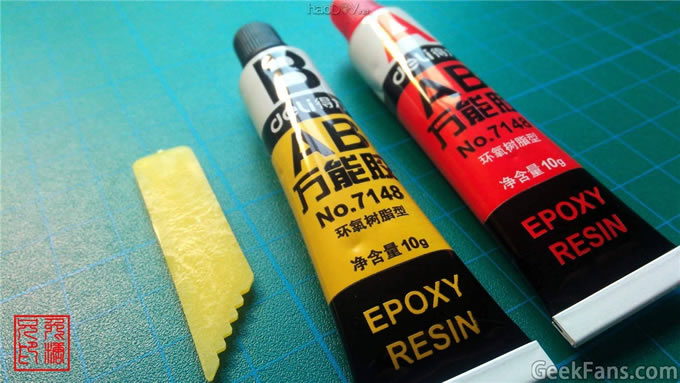

用AB胶，很牢固

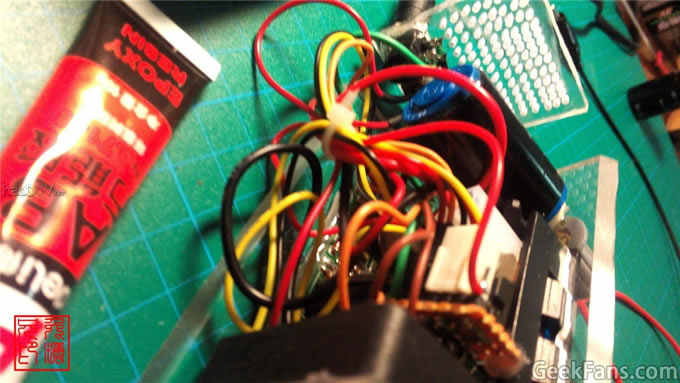

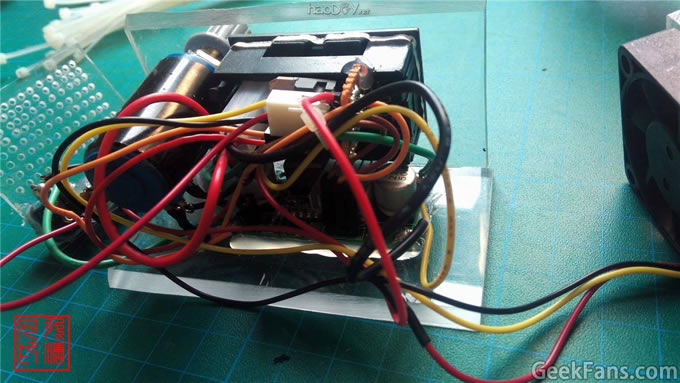

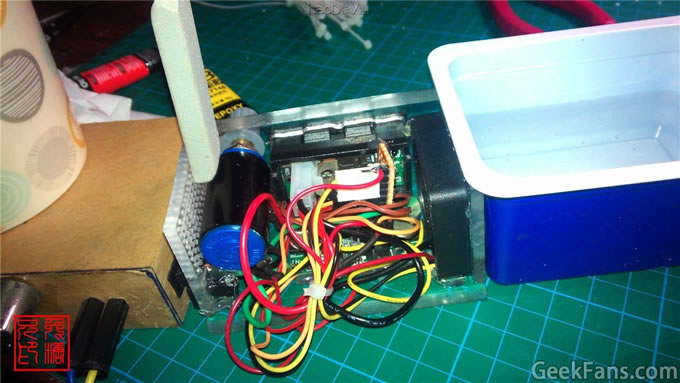

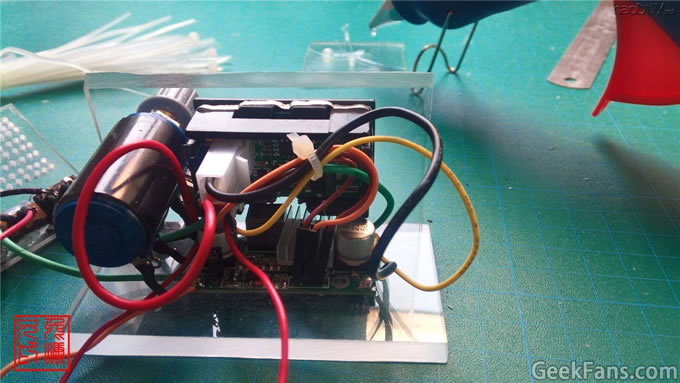

这线看着真乱，没办法
压住让其固化

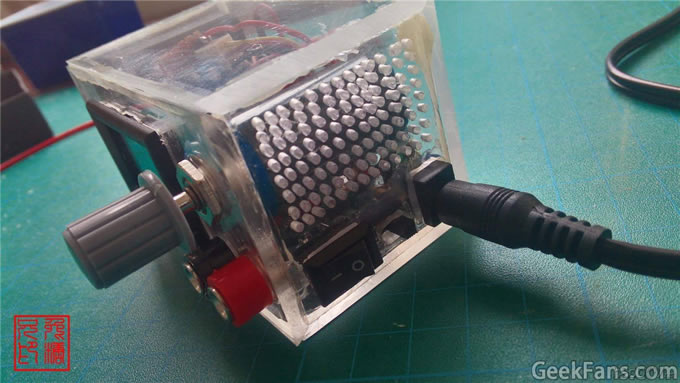

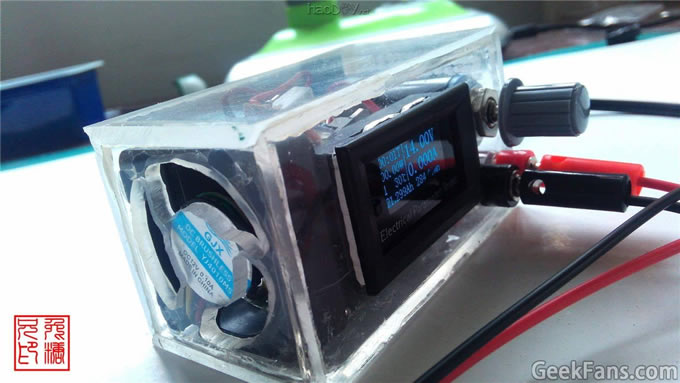

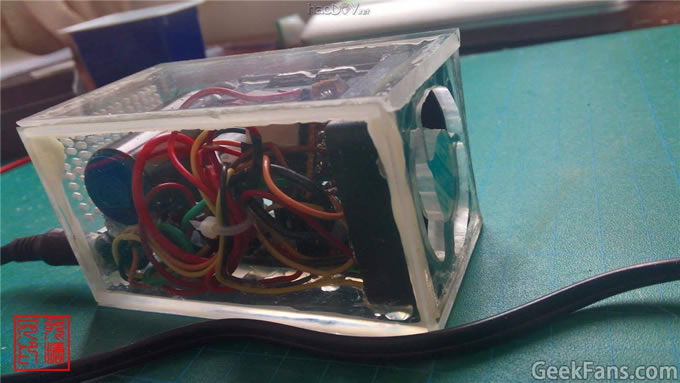

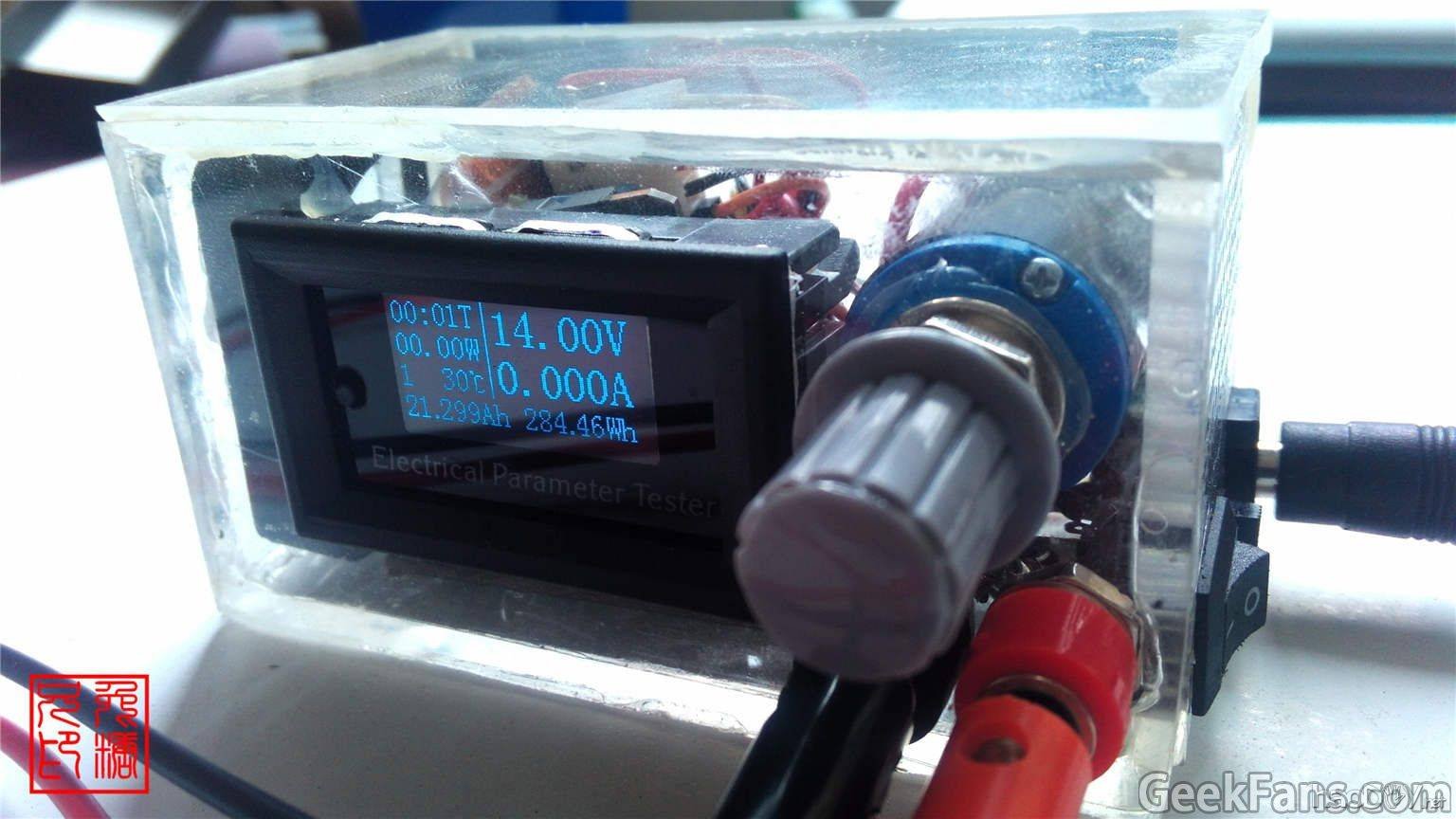

最终完成！
接下来做几个小测试吧

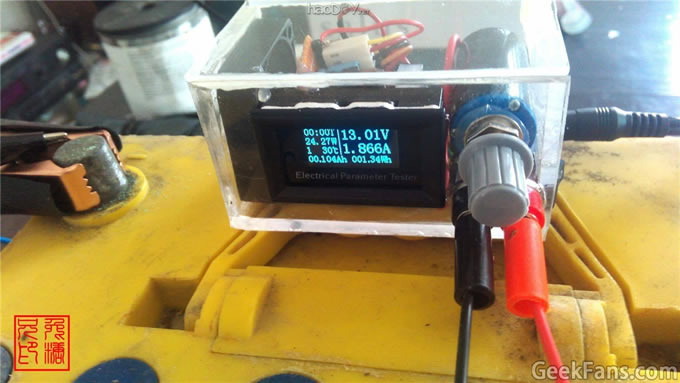

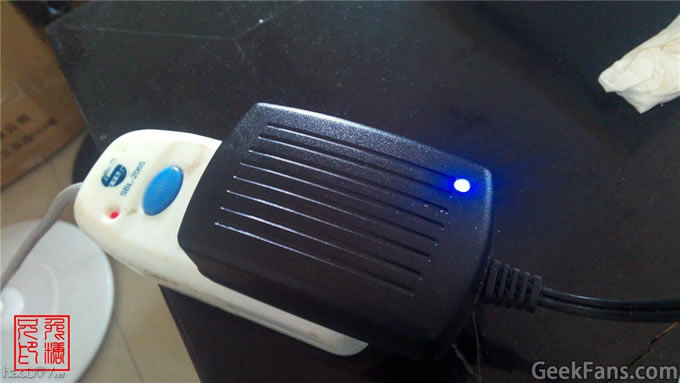

电源，12V 2A的电钻电源，没想到这个电源真的能达到2A输出

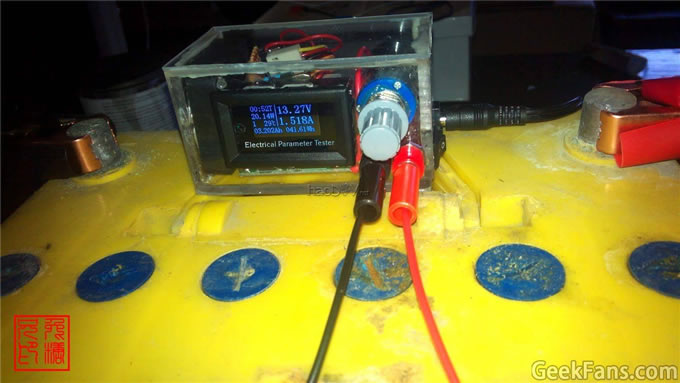

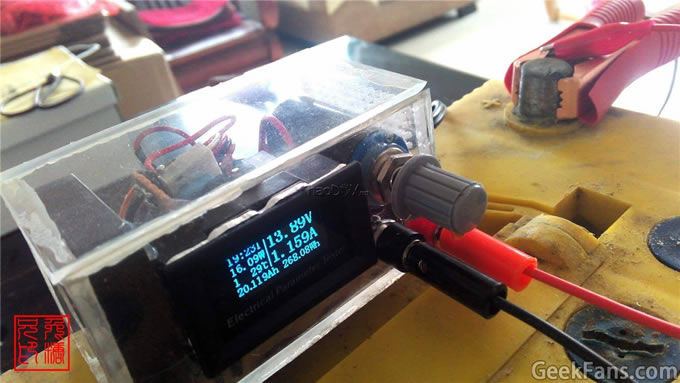

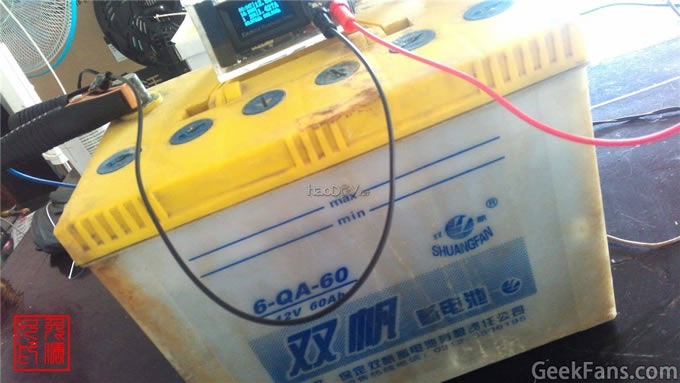

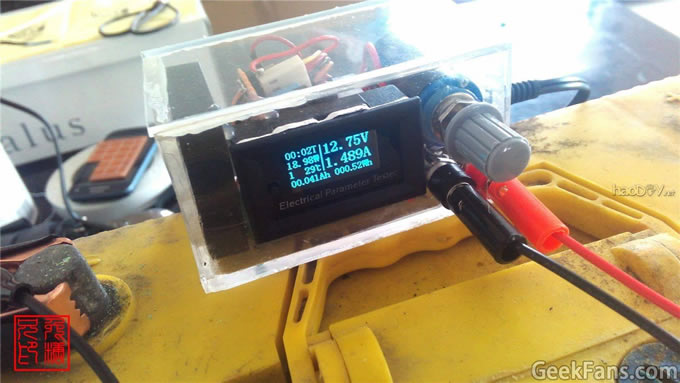

给电池充电
起始电压12.8V
充至13.8V，用时20多小时，冲入21.3Ah

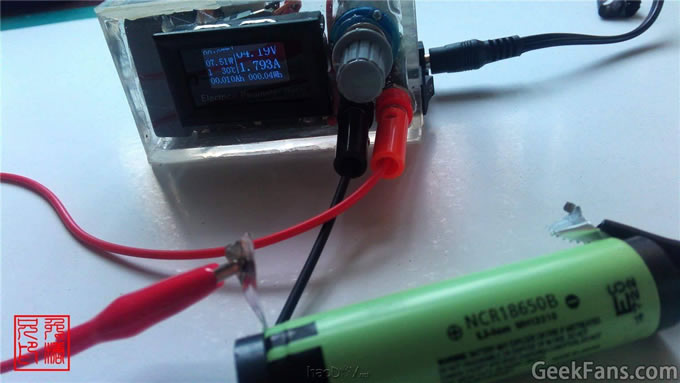

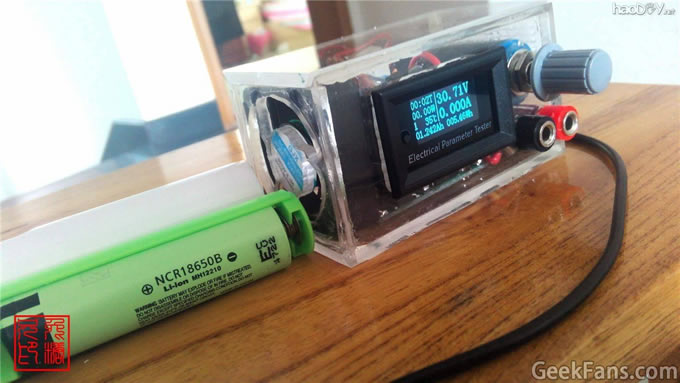

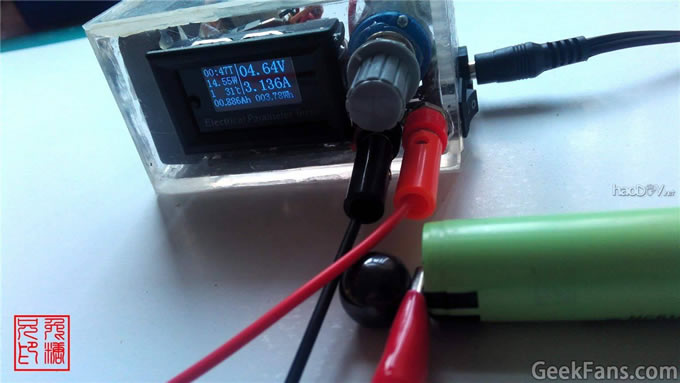

再找一枚松下3400mAh电池测测容量

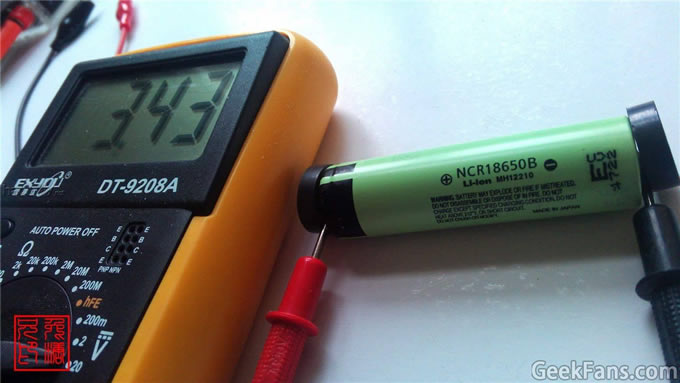

放电至3.43V
充入2.9Ah，考虑到电没有放尽，应该是正品了图不知去哪儿了
==========================================================================
完~大家说说意见
它可以在25W功率以下长时间工作发热不大
电压可调0.5V至33V
电流检测0A至3.3A
