超级迷你靓声端小胆机 6n2+6p1+6e2电子管 附视频(2)
时间:2013-02-13 13:24 来源:http://www.crystalradio.cn 作者:小小少年 点击:次

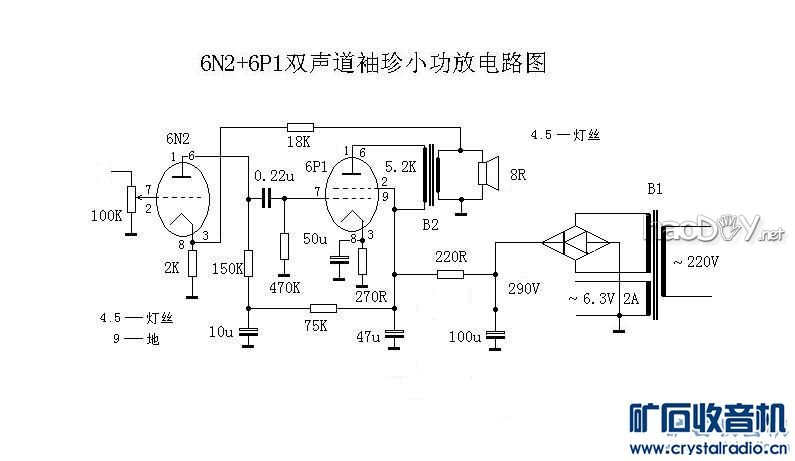

| 2脚栅级 3脚阴级 4脚灯丝 5脚灯丝 6脚阳级 7脚栅级 8脚阳级 9脚接地 在这里搭棚焊讲究很多 大致分为四层： 一层（最底层，靠近外壳）接地线，灯丝线 二层阴级与栅级接地原件，阴级与栅级就近在同一点接地 三层放大级间的耦合电容 四层高压架空接法，和阻容 线的颜色 高压：红色 屏级：黄色或橙色 栅级：绿色或蓝色 阴级：棕色或黑色 下面上图片 电路图 儋耳老师的经典电路  6e2猫眼电路，原来的没有找到，这个差不多，灵敏度很高，里面220k的可以用100k (责任编辑：admin) |
