制作一对银铜混合信号线(3)
时间:2013-02-19 09:24 来源:www.jdbbs.com 作者:志诚 点击:次

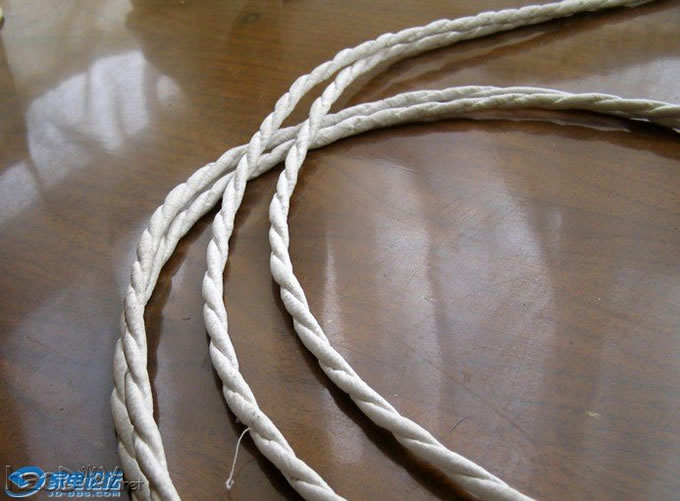

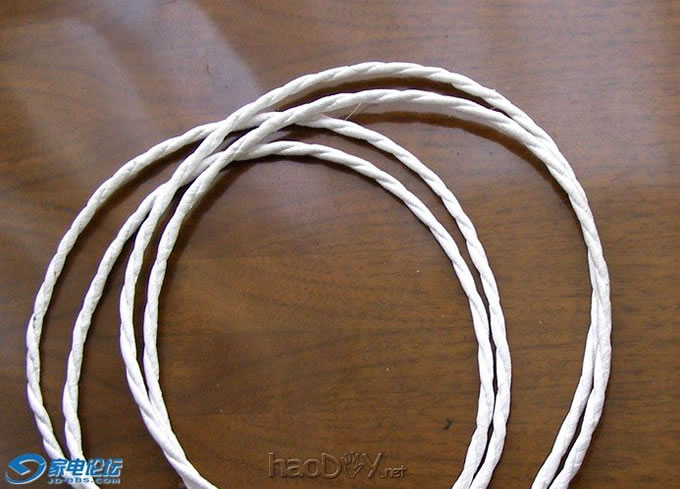

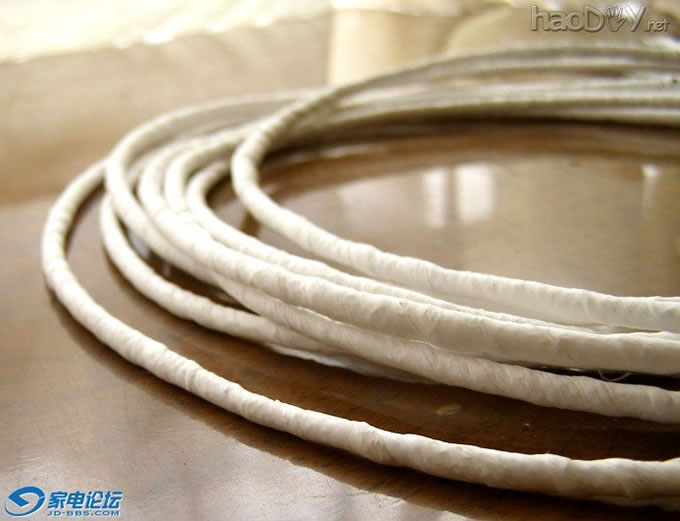

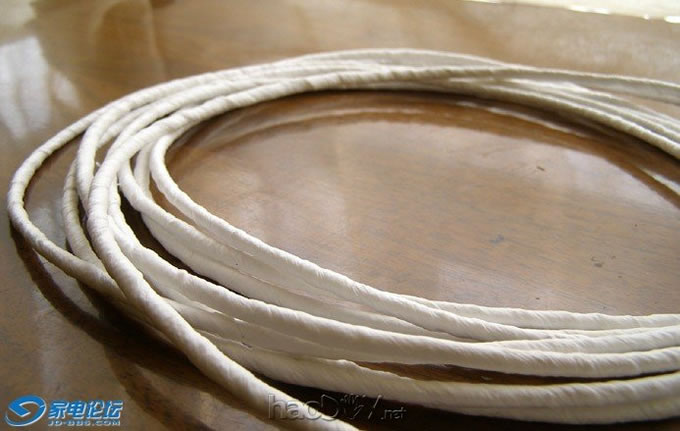

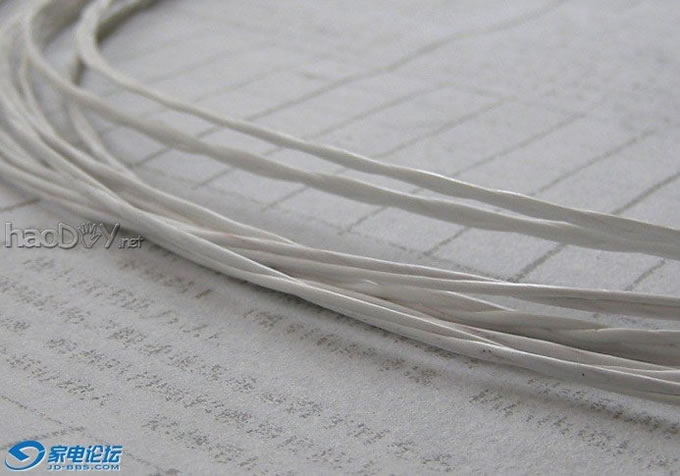

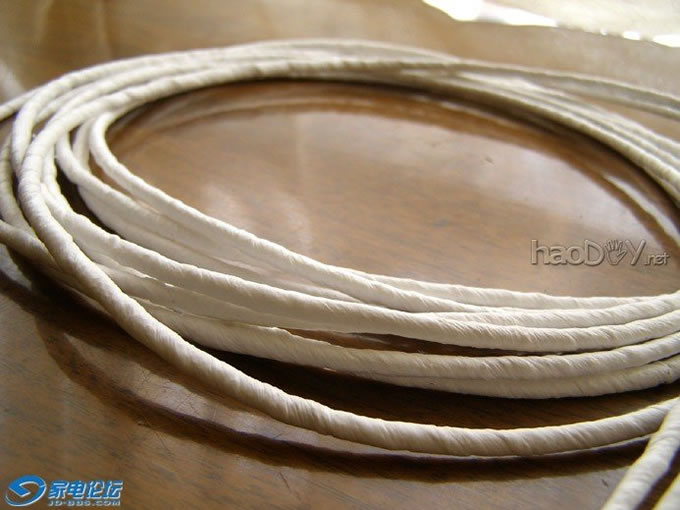

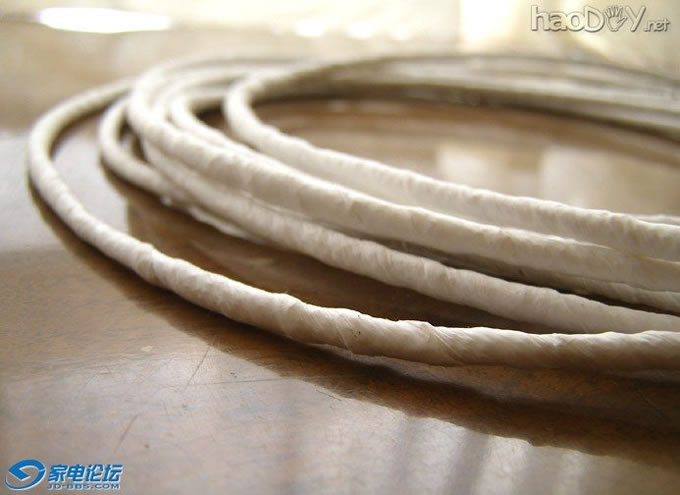

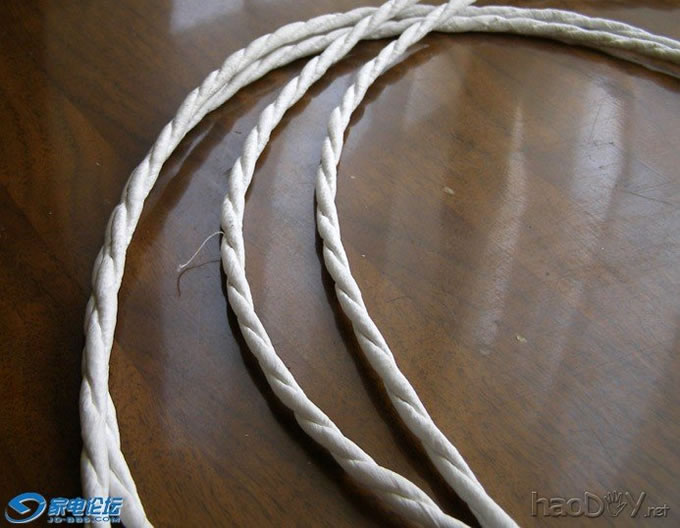

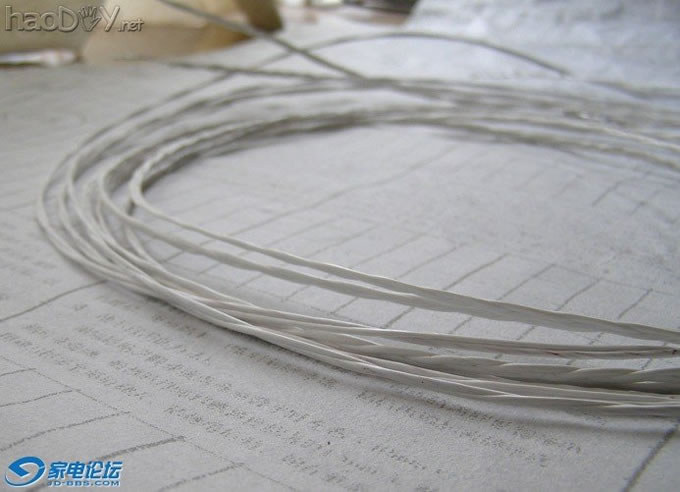

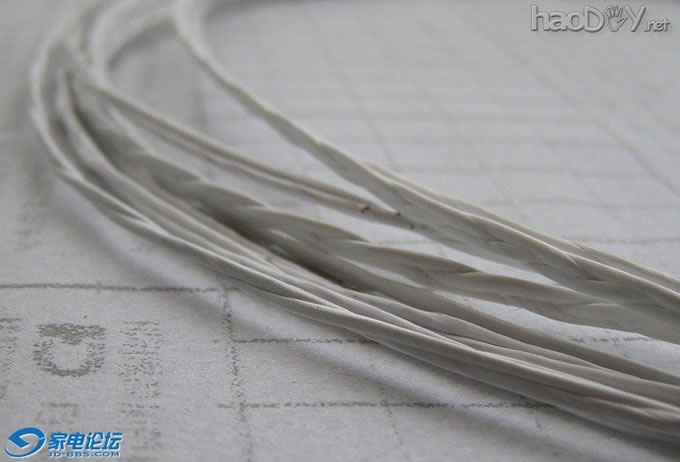

在这对线中，以3支0.5毫米银丝组成正极，负极则是1支0.5毫米银丝和无氧铜。 将已经缠绕好生料带的银丝按编辫子的方式组合在一起，这个过程中需注意编制的间隔一致。 组合成负极的银丝和无氧铜则是螺旋搅和。 具体可以看图片。    将已经缠好聚四氟乙烯带的两条芯极分别填充缠绕2层绷带和生料带。 变成了如下图片。     正负芯极螺旋绞合。    |
