尼古拉简洁的ГМ-70(12gm7a+GM70)胆机放大器
时间:2012-08-31 11:29 来源:未知 作者:admin 点击:次

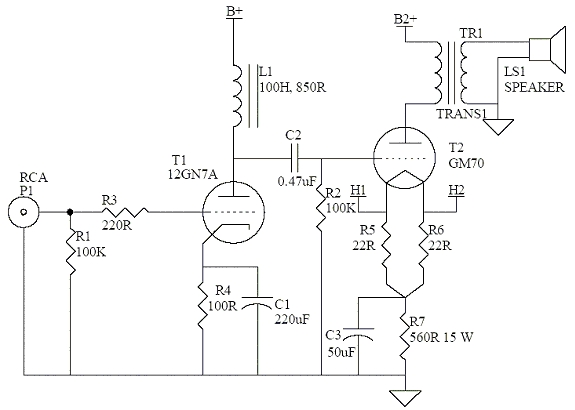

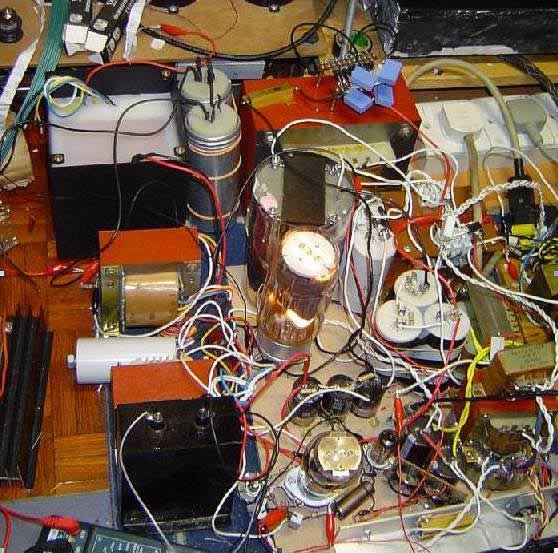

这是一款非常简单的ГМ-70(GM70)放大器，使用一个低内阻的五极管12GN7A结成三极管作信号放大兼推动，12GN7A的性能参数可以到胆艺轩电子管数据库查询: http://www.tubebbs.com/tubedata选择12GN7是喜欢他有一丝丝温暖，按照参数也可以选用EL84之类，这里为何不选用6C45、5687之类低内阻高u三极管呢，尼古拉认为这些管子的声音比较单薄。另外，12GN7A在10k负载时可以获得80Vrms输出，2k时也可以得到40Vrms输出。当然如果让12GN7A工作于五极管状态则可能获得更大的输出电压。  这个ГМ-70(GM70)放大器可以输出48W！推动fostex206非常的满意。 下面是电源部分，ГМ-70(GM70)同样采用直流点灯丝。  这个放大器的音色很美，就像是一个大力的2A3或300B放大器，低音的扎实感就像晶体管功放，高频的延伸就像300B胆机，我很喜欢，尤其是播放摇滚。 从下面图中可以看出，输出变压器采用特种腊封固在屏蔽罩内，这样将变得更加安全。虽然这个放大器电路很简单，但是整机重量约有75英镑！  这里ГМ-70(GM70)输出变压器可以选择50W/7.5k规格的ZS-50A50,当然假如你喜欢也可以按照电路参数定制。 (责任编辑：admin) |
