6N3 SRPP推6P1电子管 单端胆机功率放大器(7)
时间:2013-02-22 17:10 来源:www.crystalradio.cn 作者:小平 点击:次

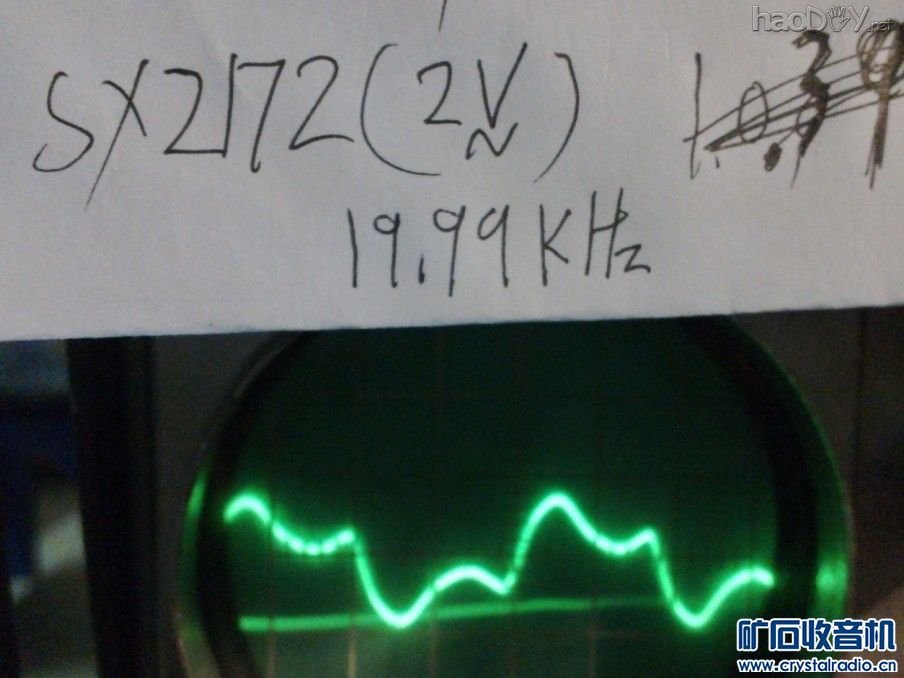

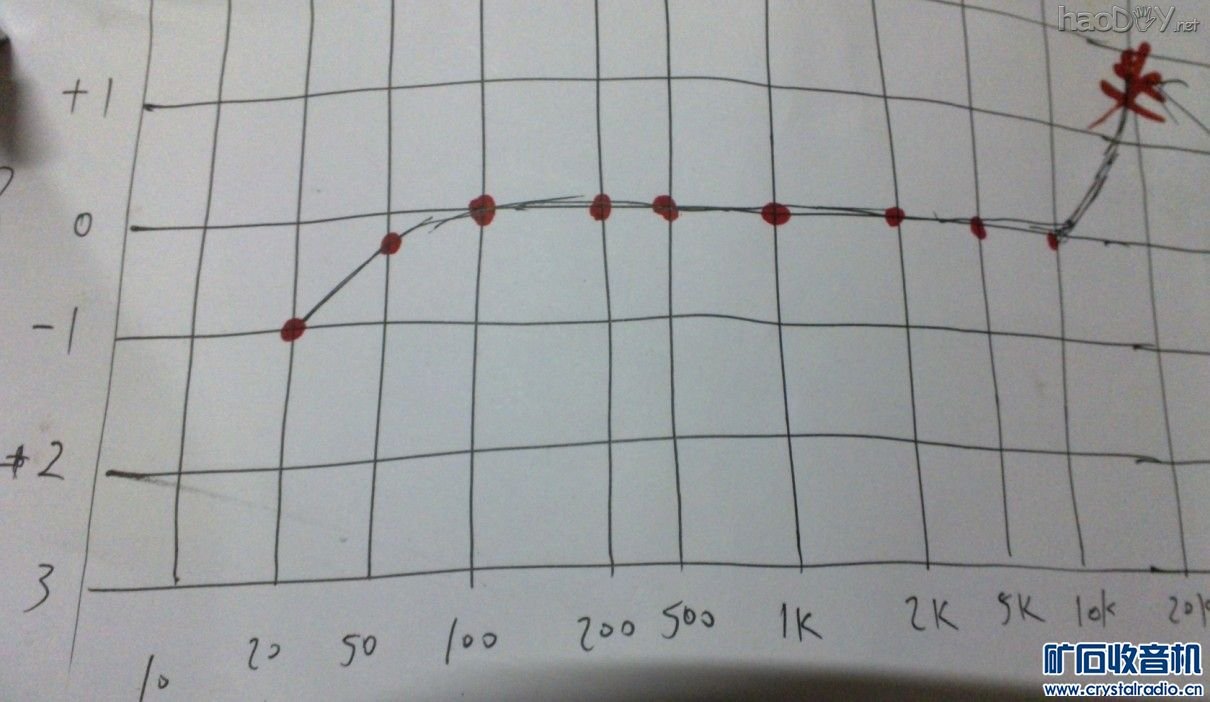

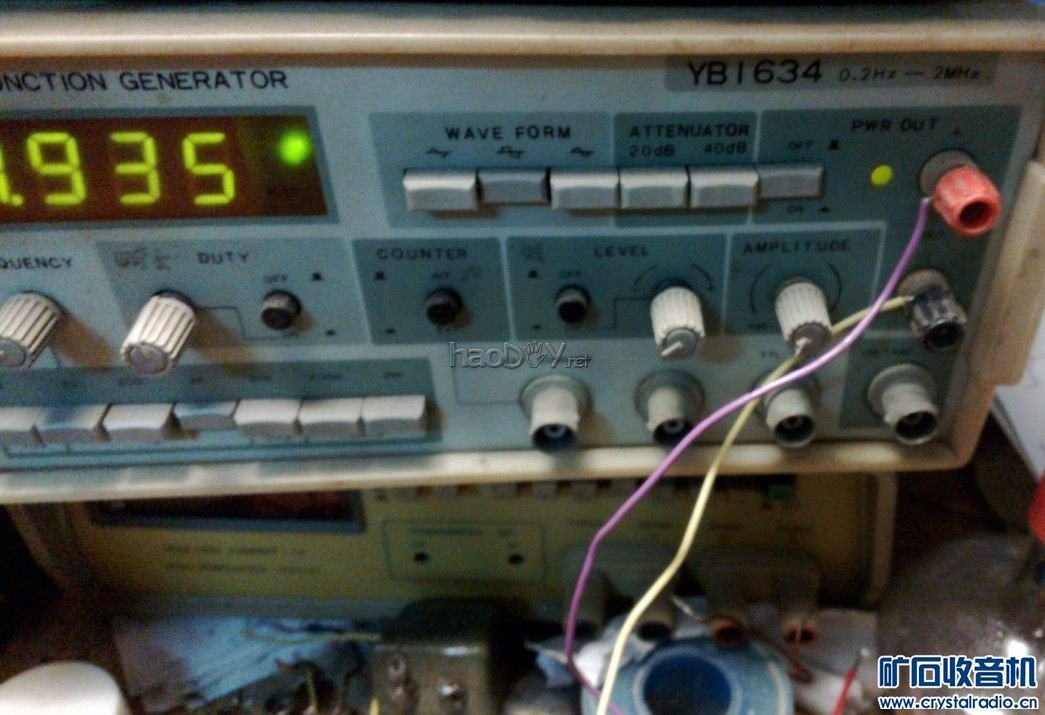

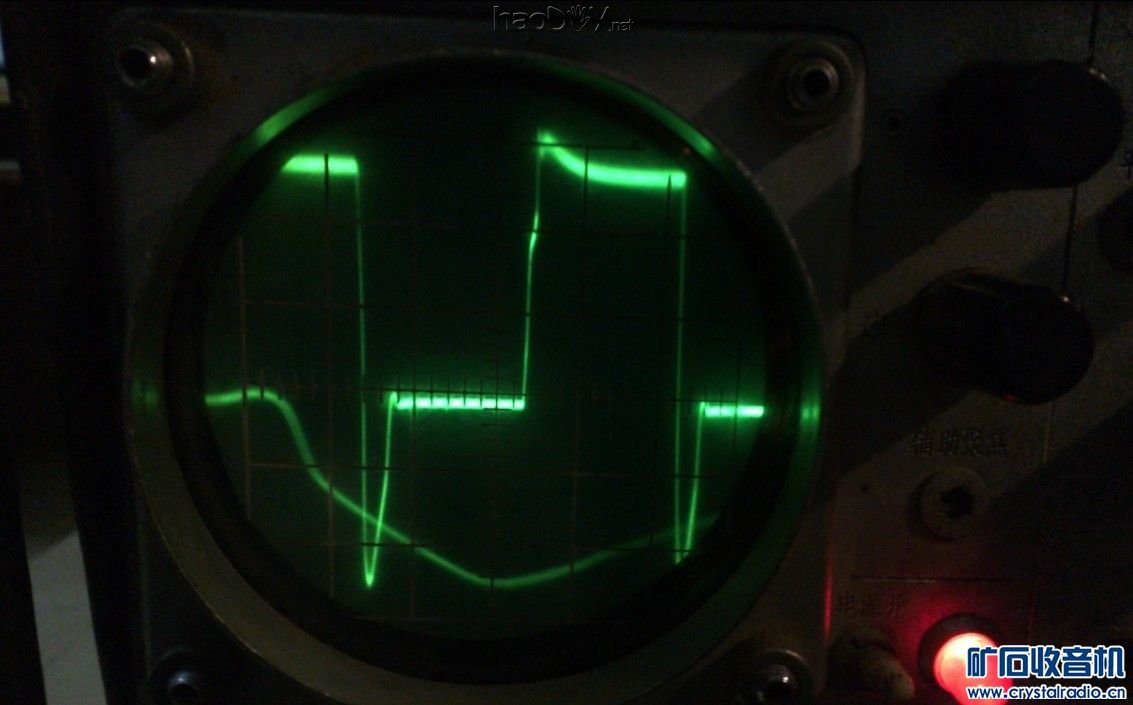

20KH时就这样了  郁闷呀。这是什么问题，接信号发生器直接连示波器一看。哎！  这样的输出怎么会好呢？ 估计是这两条线的问题，而且我还接在了功率输出端上。  没办法啊，朋友拿走了我的信号线。 测量的频宽。自己瞎画的。看前面低频的就行了，高频部分明显的是自激，估计还是那线的问题。实际听起来声音还不错呀。  郁闷的测量。 不过还好，可以知道带宽可以达到 20H-------20KH。（-1DB） 以上是我的本届大赛的作品。欢迎指正缺点。谢谢大家 没有电路图是不完整的，所以我突击画了它的电路，并且标计了一下它的工作点， 还有个疑问。是不是它的阴极电阻取得太小了？负栅压10V？？？？？？ |
