随便折腾的双底板12ax7+6P6P、6P1电子管单端胆机功放
时间:2013-02-22 17:30 来源:www.crystalradio.cn 作者:AX100 点击:次

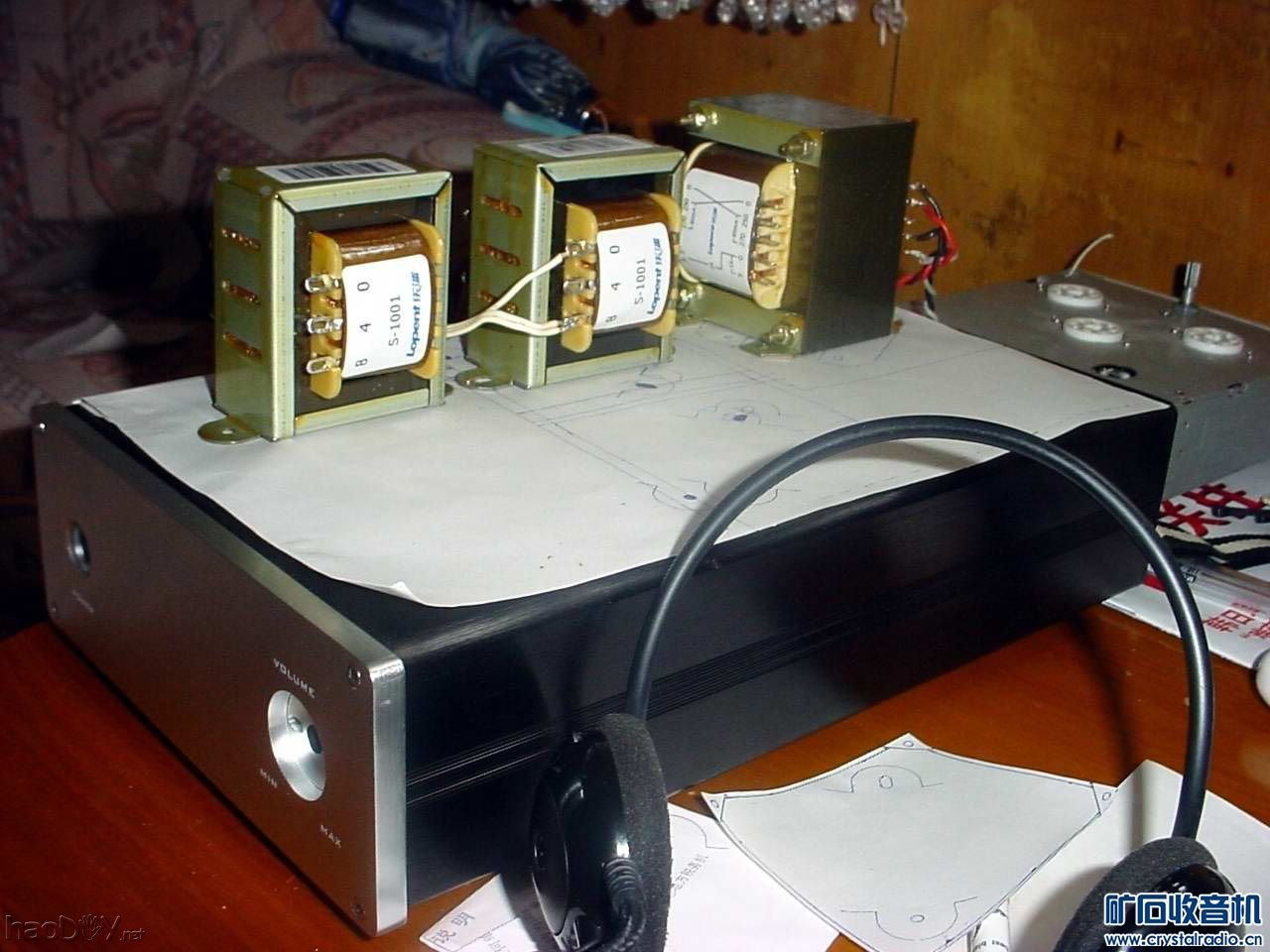

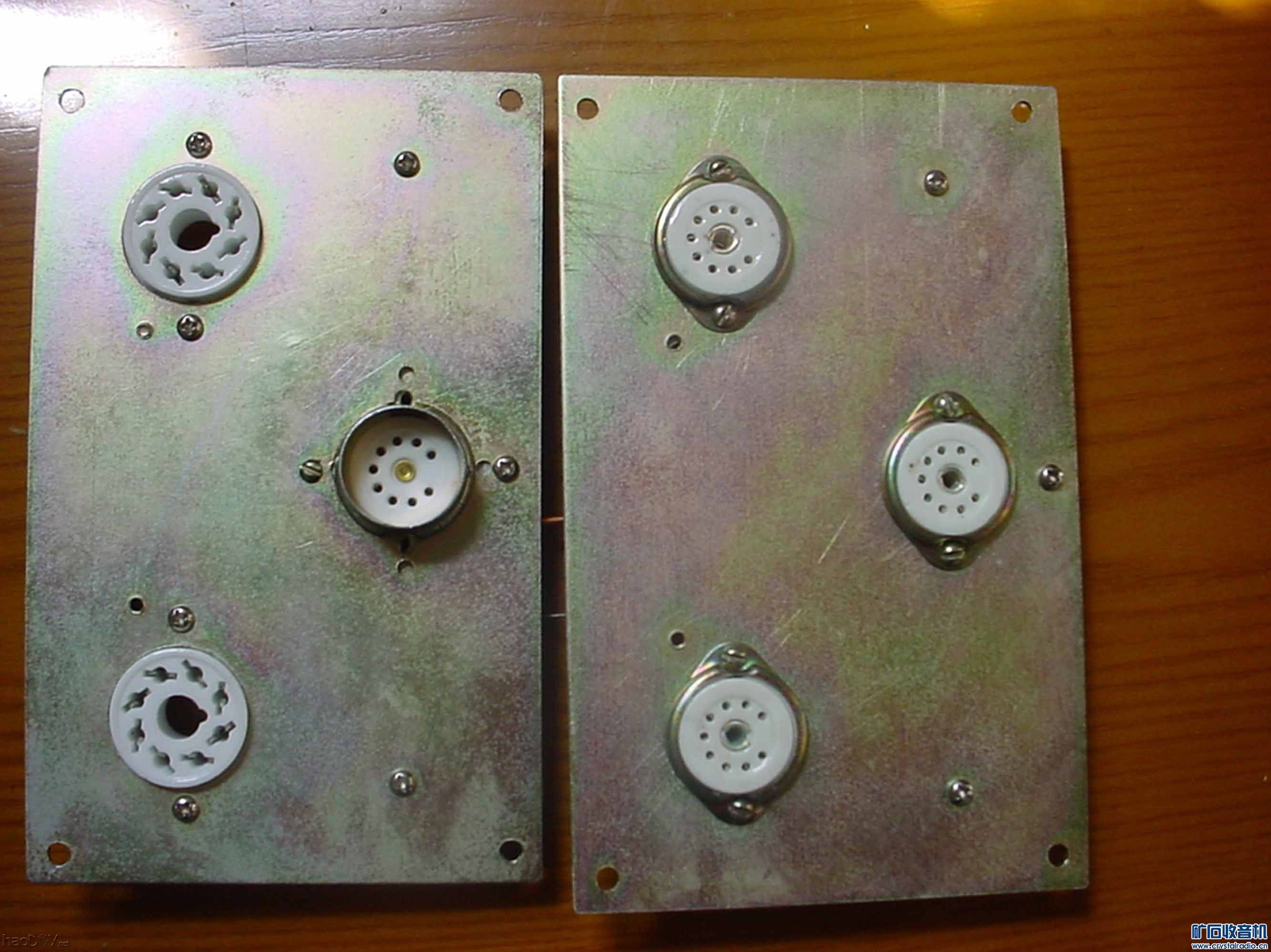

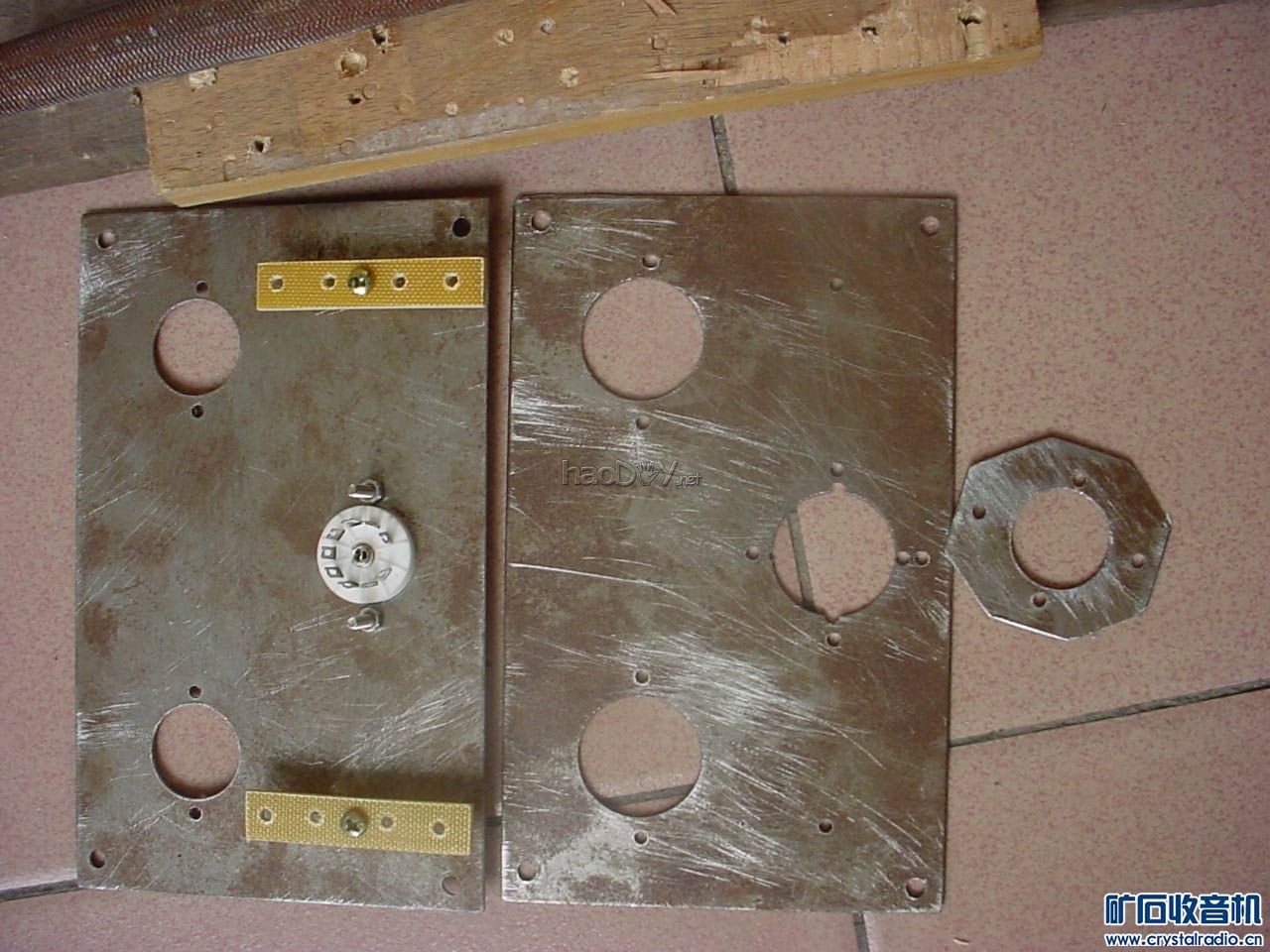

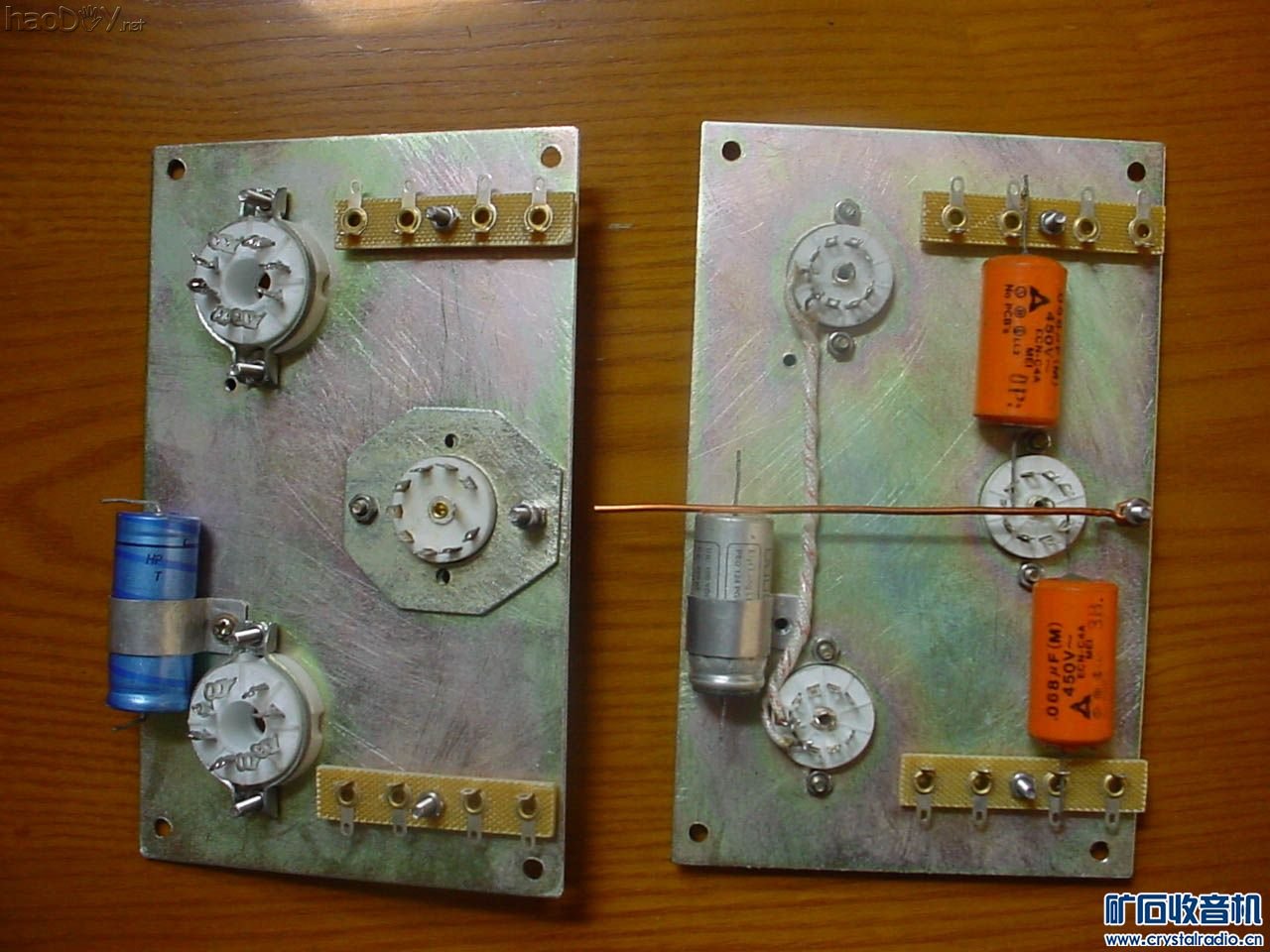

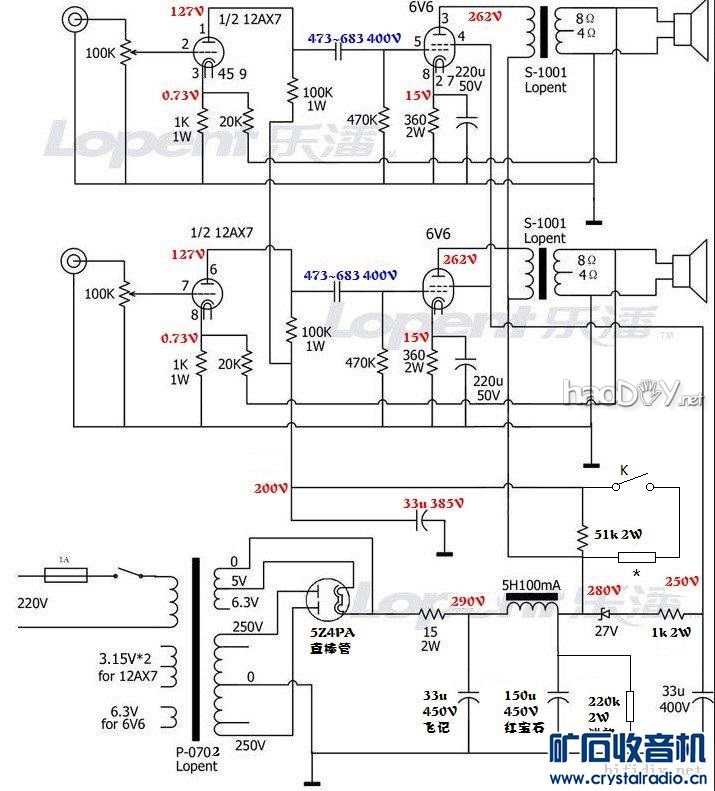

| 一直想做一个单端玩玩，买个机箱不容易，还想有多种玩法，于是就有了双底板的念头。马上行动，在*宝买齐了所需东东；机箱、电子管、套牛、洋垃圾电容、金属膜电阻，等等......，开工！自己绕牛条件不具备，就采用了乐潘的套牛，电路理所当然采用了乐潘的6V6单端。 前级管可以用6N2、6N1 或者6N8P、6N9P等大8脚管，电源板单独一块，采用光驱大4芯插座，用铜铆钉焊劳，并在上面加一个拨动开关，用于前级使用不同管子的转换。6P6P底板的前级管，可以通过换用转换板，安装小9脚、大8脚的管子，6P6P、6P1底板的电源、及输出连线，通过电脑上用的大4芯插头，连接到电源板（输出牛）这样就实现了不同管子的玩法，这个月玩6P1，下个月玩6P6P，音量电位器也采用了接插件，只有4个螺丝就搞定！，前级管也可以随便换，满足了DIY瞎折腾的要求。 去工厂买了几块1.5mm厚的铁皮，让工人给冲成要求的尺寸，然后用CAD设计好开孔位置，用激光打印机打印，把打印的尺寸贴到铁皮上，再开孔、镀锌，用厚3mm的环氧板制作电源板、接线架，连接线取自一个报废的HP电源，大4芯插座，也是从废硬盘、光驱拆的，经过2个月的艰辛劳动，双底板单端终于成功了！ 电路图  先用耳机确定哪个位置交流声最小  没有镀锌的底板  镀锌以后的   (责任编辑：admin) |
