自己DIY制作的笔记本USB声卡(3)
时间:2013-02-22 22:01 来源:www.ndiy.cn 作者:向阳的小草 点击:次

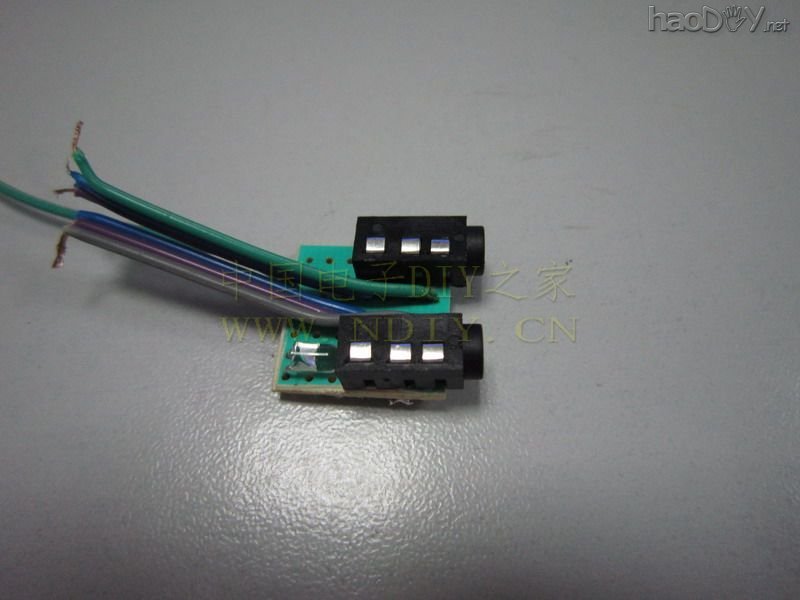

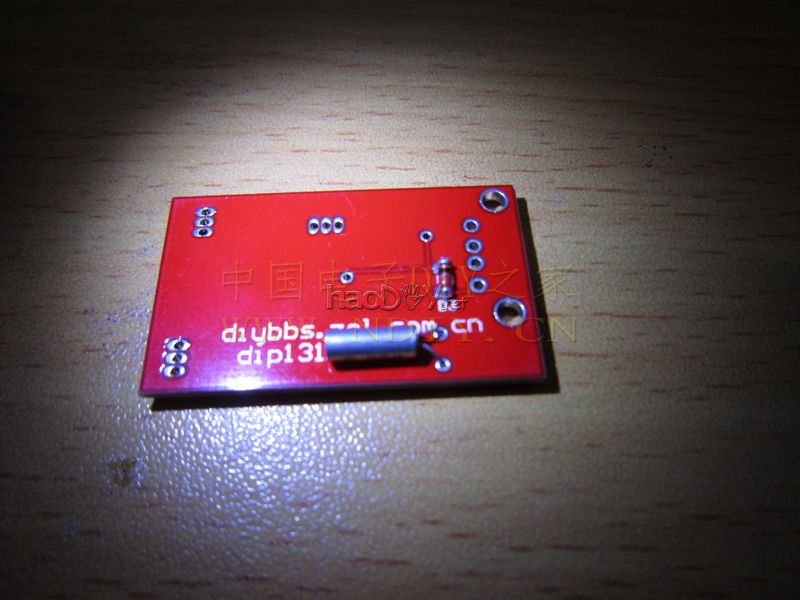

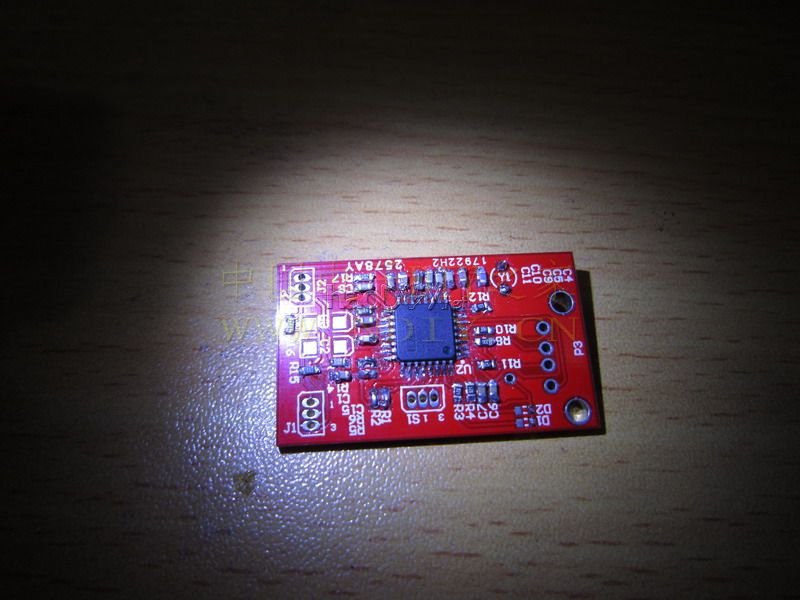

在我考虑去做PCB的时候一个网友把他用多出来的PCB给了我一块。我自己出邮费就行。PCB的问题就这样解决了。（PCB设计文件见附件）。PCB拿到手就迫不及待的焊接了，所以没留照片。这是个遗憾啊。大家见谅 三、芯片和贴片元件的焊接 开始DIY之后第一次焊贴片，居然没有镊子和松香，焊了3个小时。焊得我眼睛都花了。中间没人给我拍照，所以只有成品图。 焊的很差，大家别见怪哈    焊接好之后的测试当中一直不出声音，芯片发热严重。后来证实是晶振坏了，不知道是本来就是坏的还是被我弄坏的。据说这玩意儿特别脆弱。好在我有备份，换一个就好用了。 四、其他附件的准备 主芯片所在的PCB没有耳机插座，所以我还要单独做一个耳机插座的PCB，这么简单的东西就用洞洞板吧。万能的洞洞板。  |
