澳门盒装LM1875功放(2)
时间:2013-03-02 22:13 来源:bbs.hifidiy.net 作者:艺何 点击:次

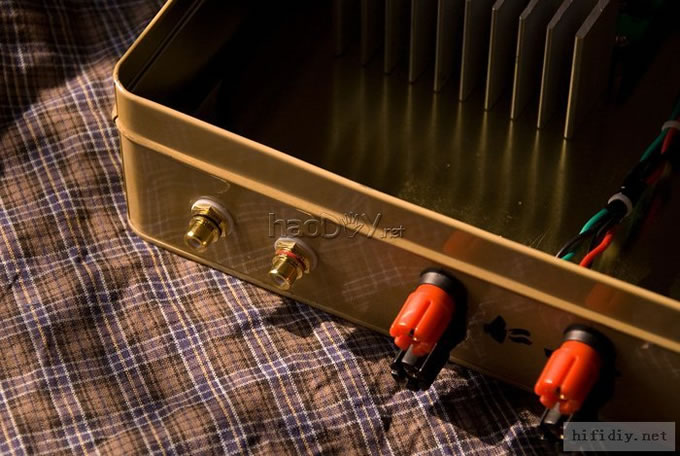

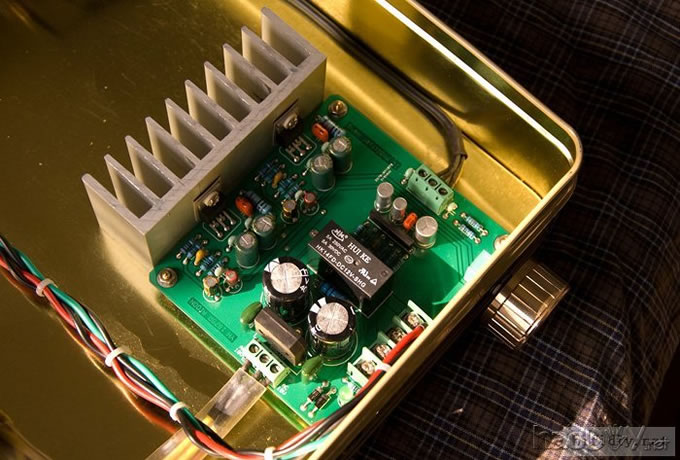

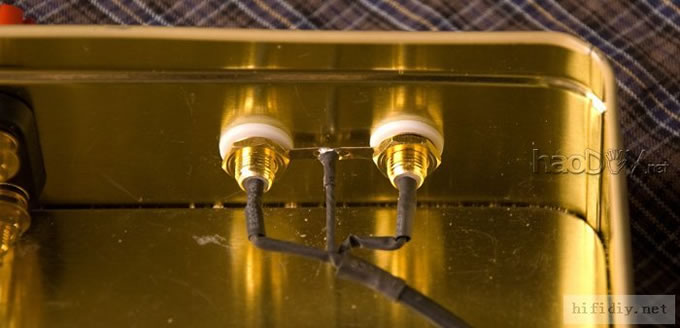

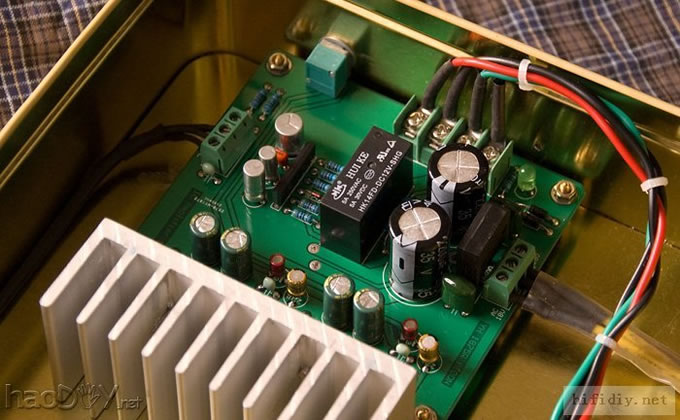

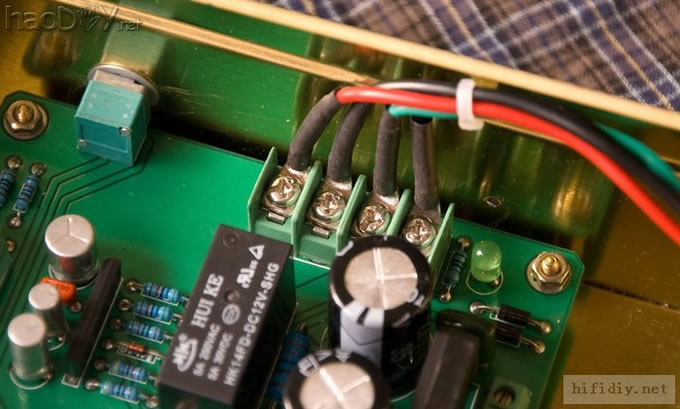

 下图所示，音源输入RCA与左右喇叭输出接线端子，已安装好的样子。端子之间的距离不要离得太远，也不要离得太近，感觉合适焊接就可以了。不过，输入端子与输出接线端子不要靠得太近会产生噪声。   下图所示，功放板输出接线端子用U型插件安装好的样子。如果不用U型插件直接固定线芯，我觉得不仅不好看，而且时间长了容易松动会不太安全。  下图所示，功放板在盒子中的安装位置。这里提醒一下烧友，最好不要把输出线和电源线绑在一起，更不能把输出线固定在变压器上。  这里还要提醒一下烧友，如下图所示。安装电位器时，要高度合适于面板开孔位置，要保持90度垂直，并且保证在装上旋钮后没有摩擦感，否则，时间一长，电位器内部碳刷会扭曲变形，可能会直接造成功放板损坏。  差点忘了一个重要的提示，如下图所示。安装变压器时要特别注意，首先要在底板与变压器之间每个螺丝上放置垫片，再放上变压器，然后在安装螺帽前再放上垫片，再紧箍。这样可以让变压器与底板之间产生架空，这样能够防止有些变压器的震动影响。 (责任编辑：admin) |
