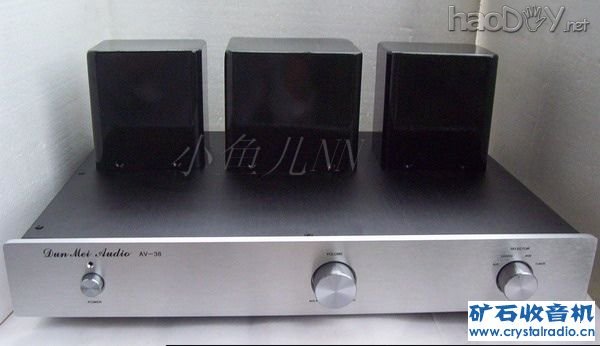

仿制美国AMPEX 6516电子管胆机功率放大器
时间:2013-03-05 20:50 来源:www.crystalradio.cn 作者:小鱼儿NN 点击:次

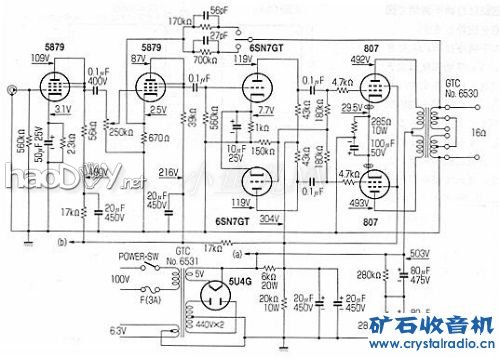

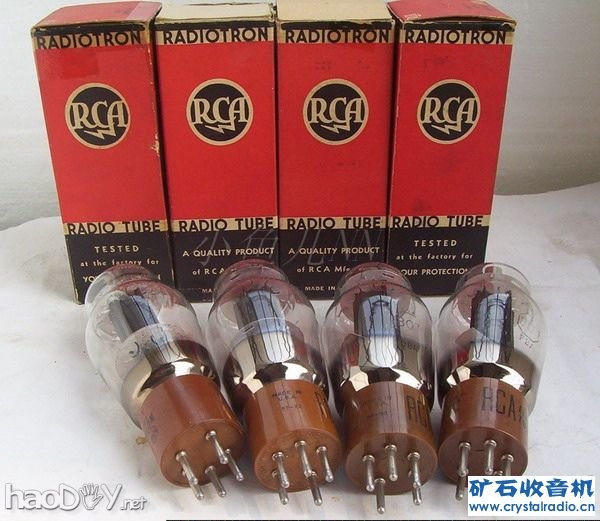

| AMPEX 6516功率放大器是专门用于广播节目的监听与扩音设备, 该功放性能卓越保真度高,频率响应宽阔. 刚好手头上有4支全新的RCA-807(VT-100)管, 所以决定仿制一台感受一下807管的魅力所在! 该机在上个月已经完全竣工现在朋友家服役中! 仿制过程拍了些写真照片, 有些图片是在工作间拍摄, 晚上光线差请大家将就看吧~ ^_^... 下图是AMPEX 6516 原机线路图, 输入电压放大级由高放大系数五极电子管5879x2担任,该管特性与6J1-6J5等五极管类似,并由这两组成两级共阴极放大电路. 为了提高前级放大器的各项电性能,特将五极电子管改为三极管接法. 为了降低输入端子引线所引起的噪声干扰,特将音量控制电位器250K由输入端移到第二级电压放大管5879的栅级. 同时为了提高整机电性能,特在第二级电压放大管的阴极设置了电流复反馈和阴极与输出级之间的整机电压复反馈. 本线路推动级为自动平衡式倒相电路,由中发放大系数双三极管6SN7GT担任,上管为激励管,下管为倒相管. 此电路简单实用,没有分压式倒相电路计算与验证分压电阻阻值的麻烦. 功率放大级由一对大功率束射四极管807担任,并由该管组成AB1类推挽式功率放大电路,功放电子管的栅极采用自给栅负压方式,即完全由前级推动信号电压来激励,使之进行纯真的放大. 807功放电子管的屏至屏负载阻抗为8K,功放管的屏级电压值为492V,无信号时推挽两管的屏极电流为50MA.最大信号时屏极电流增大至140MA,最大输出功率为48W.为了保证功放的各项电性能,减小失真,拓宽频率响应, 故增加了电流负反馈与整机电压负反馈,因此,额定输出功率为25W. 在实际做中仅对原机电路的不足之处做了适当改进, 原机的高压降压电阻6K/20W与高压泄放电阻20K/10W 的温升都比较高,应适当增加其耗散功率,因此将电阻功率均增加10W, 为了减小交流声,高压电源部分的滤波电容由原来的80UF/475V改为150U/450V, 推动电子管6SN7GT双三极管改为小9脚的12AU7, 并调整该管两个屏极的负载电阻由原43K改为62K, 为了拓宽整机的频率响应,减少失真, 对功放原机的NFB负反馈网络作了改进, 由输入电压放大级5879五极电子管的阴极与输出级之间的整机电压负反馈电阻由700K现该为68K, 因为所采用的音源为CD机输出信号幅度达1.5-2VPP所以取消了音量前的第一级输入级以减少失真. 装配过程省略, 电路调试完成后进行试听, 选择了2张CD碟片进行试听, 其中包括一张交响乐曲,一张抒情乐曲. 选播了大动态的交响乐曲, 音域宽广,定位准确,可以使聆听者感受到声场的纵深感与各种乐器的形体感. 在大动态的场面中高潮迭起,动态冲击力可观, 具有爆棚的音响效果! 分离度与平衡度方面均表现出色, 高音明亮纤细,层次分明,音像实体明确.中音声底厚实饱满, 人声的齿音 弓与弦间的摩擦质感突出,真实而清晰.低音浑厚 干净利落, 超低音延伸自然. 在播放抒情乐曲中, 表现出音色纯真柔美, 音乐韵味浓郁, 弦乐的纤细感与浓郁的松香味令人陶醉其中, 小提琴的泛音余韵恰到好处, 高频向上延伸自然,生动而活泼, 特别的快节奏的乐音发挥得很突出! 1>AMPEX 6516 原机线路图:  2>准备好的管子 机箱与牛罩:   3>用武钢片绕制全套牛: (责任编辑：admin) |
