3886之后的又一台功放 6N8P+6P3P(6l6)电子管单端胆机
时间:2012-08-31 15:24 来源:未知 作者:admin 点击:次

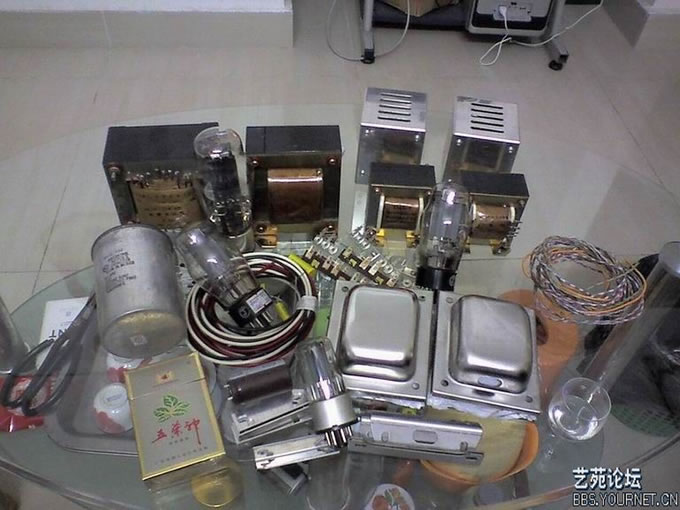

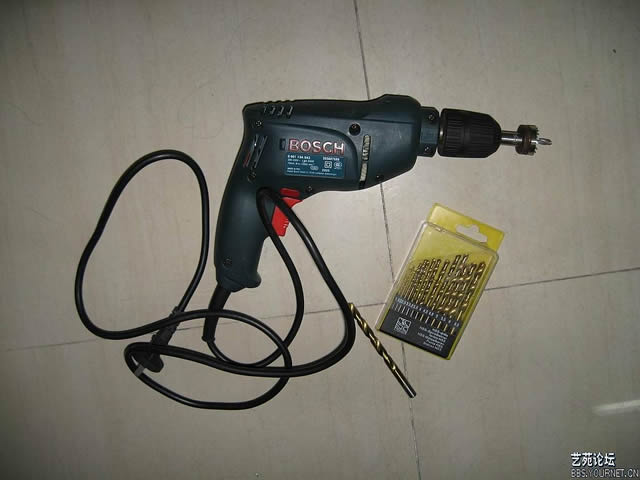

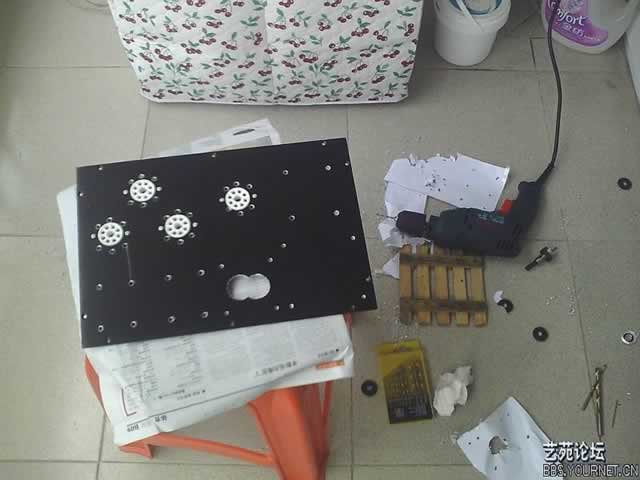

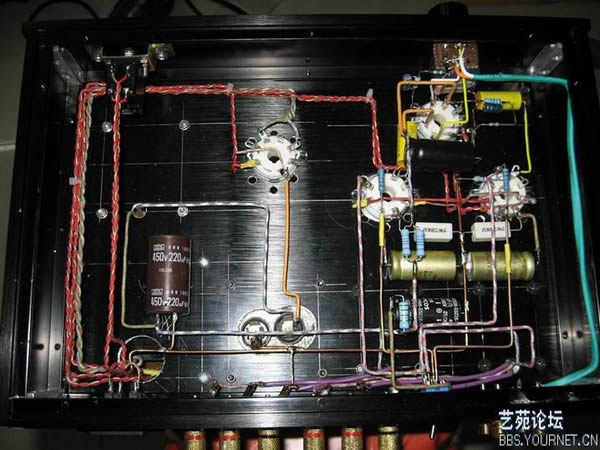

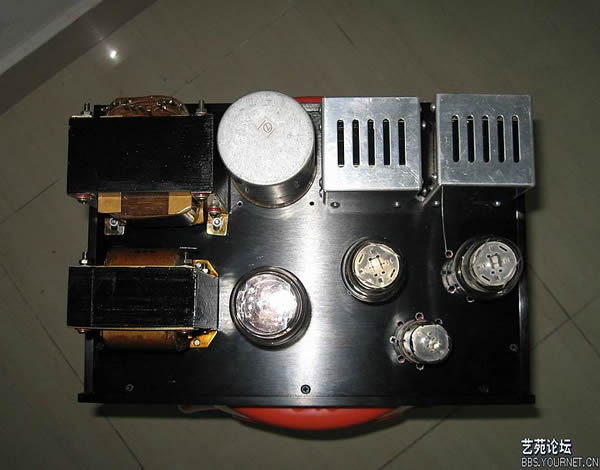

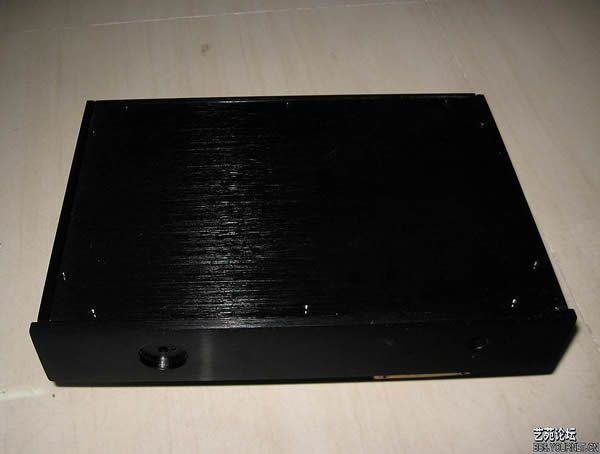

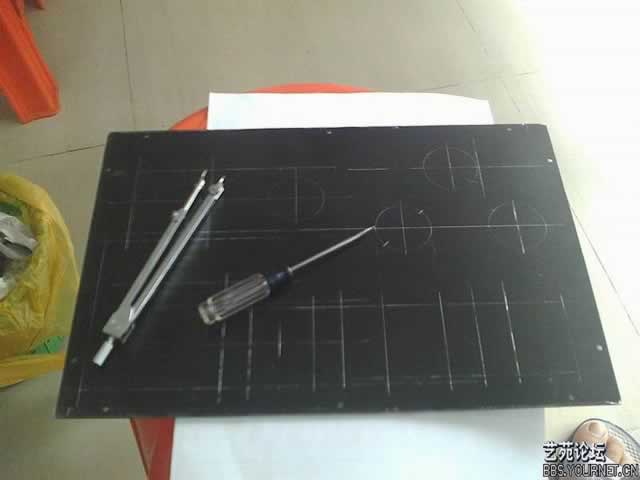

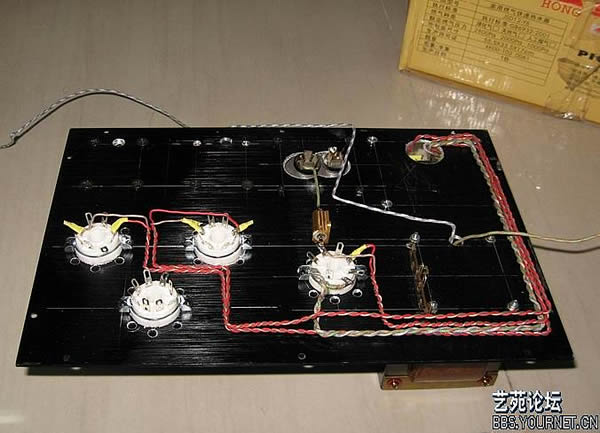

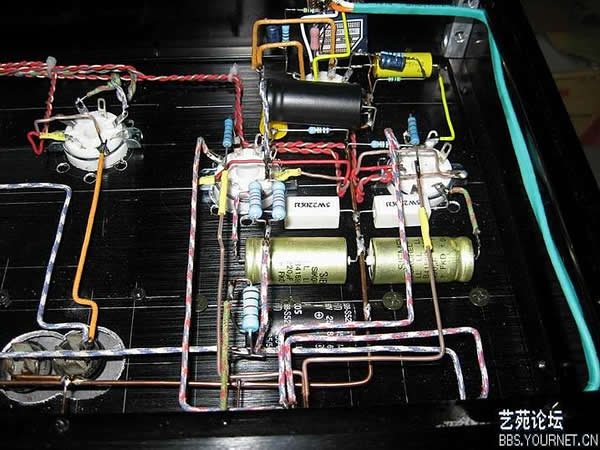

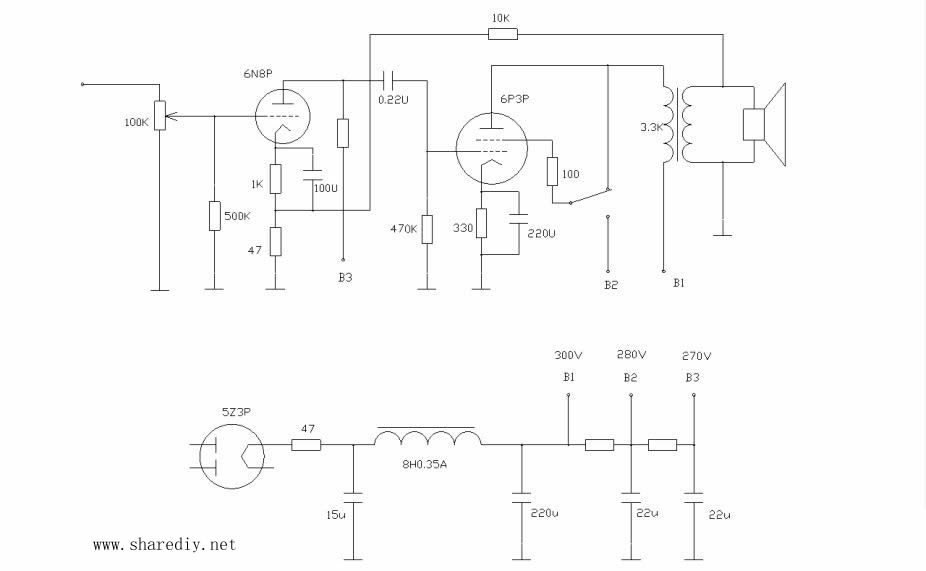

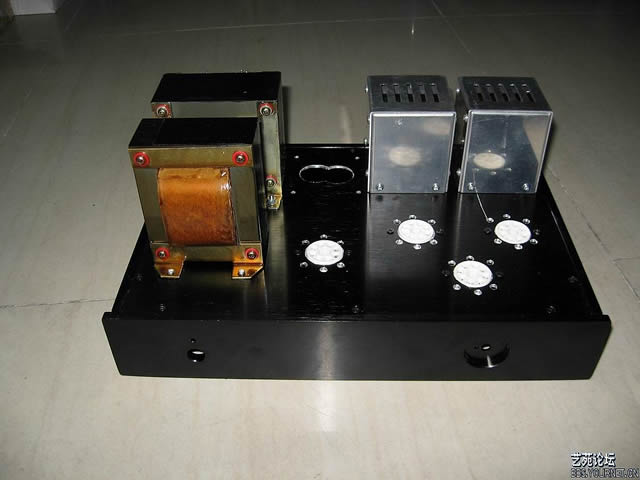

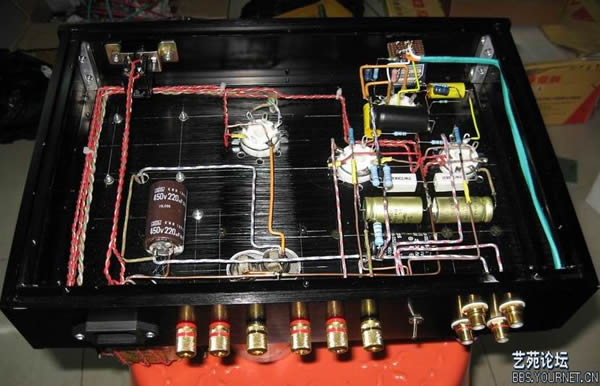

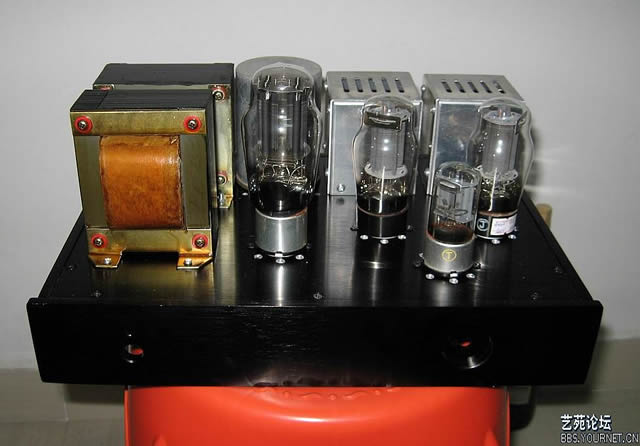

| 记得最早是在1997年开始接触DIY功放，之后就迷上了！！ 开始是TDA2003、2009、2030A，后来LM1875、1875并联 去年在坛子里学习后做了个3886。最近终于完成我第一台胆功放，当然赶紧拿上来让大家拍一下砖。 先上我的电路：  根据电路在宝而真买的东西：  在惠福西路买了个机箱和电钻：   加工上面板：铝合金质地很适合DIY！   先装起来看看效果！   开始布线 为了美观，我的灯丝、电源、地线等均使用单芯铜线，其中地线用粗裸铜线，灯丝用一般的细胶皮铜线，其他用西电麻皮线。小信号通路用特富龙渡银线。 元件方面，第一级滤波用GE纸介油浸，第二级是泥吃康，耦合用了个MKP，其他就都是很普通的元件，特别是电阻，还有个是水泥的。 电源和灯丝：  布好了：     (责任编辑：admin) |
