概述：
耳机大家都见过，可是它的内部结构估计不是所有人想到的，因为它太常见了，大家一般都是拿来就用的。这里为大家介绍的是一位电子爱好者自己拆了一个BENQ&SIEMENS的耳机，且随手自己改装一下。看看耳机的内部结构和这位DIYER是如何改装的吧！

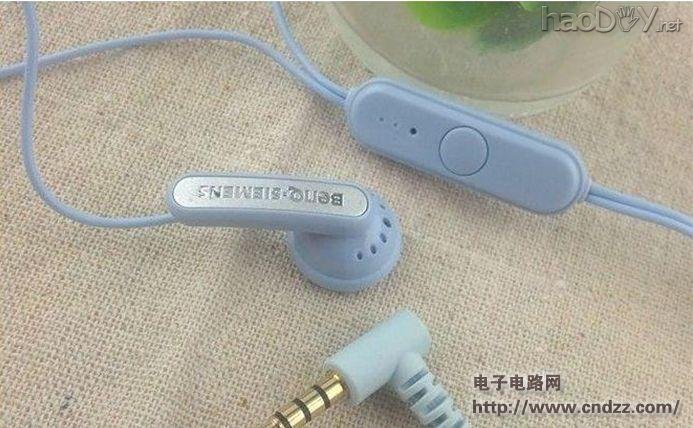

同学给了几个耳机单元和一个logo为BENQ&SIEMENS的无单元的线控，正好自己的手机耳机出问题了，音质也是一般，就打算组装上用。

但是用线测了一下，三个单元都开路了。借着放大镜重新把线挑出来焊了一下，但是只抢救回来两个。
组装好，拿来一下，声音非常小，怎么回事呢？测电阻才发现，两个耳机的电阻都在2k欧左右，测了手边其他耳机都是30多欧。怎么回事，于是打开线控一看，原因是这样的，不仅仅是电阻的事情，线序也不一样。

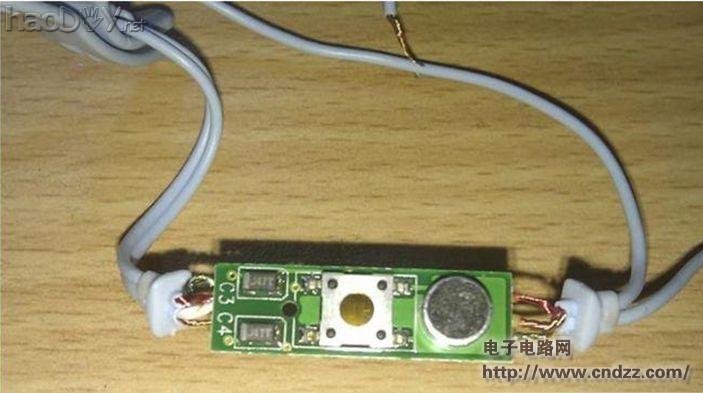

正面，好像是极性电容，一个按键，一个麦克：

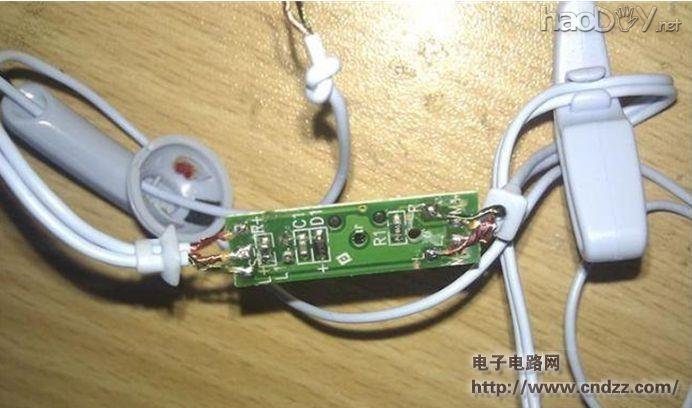

背面：电阻，电容，电感。接线图也有标注。很复杂的线控。

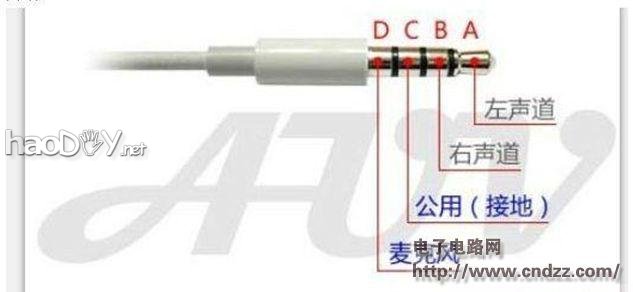

从标注看出插头从外至内依次是，左、右、麦克+、GND。，但是自己手机的耳机是：左、右、GND、麦克+。

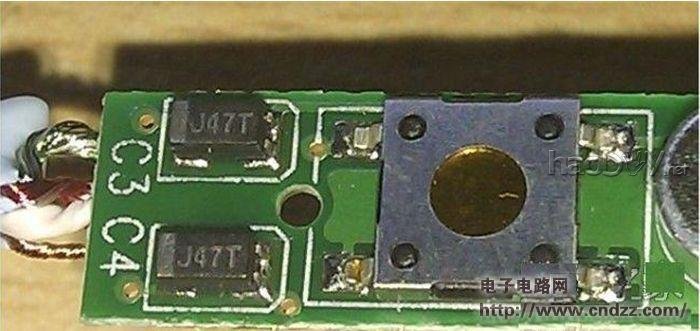

于是改之，只需把两个箭头交换就可以了。另外，用万用表确认了一下，才发现LR是短路的，是插头短路，这个也需要自己重新接一个。接好后发现声音还是比较小，因为左右信号是经过下面这个元件才到的单元。
