一、功能简介：

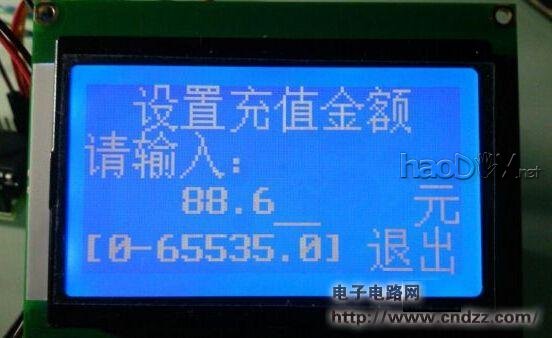

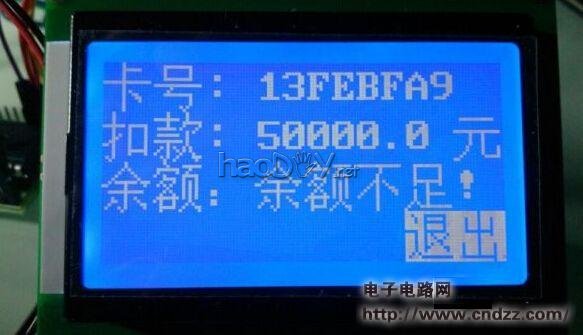

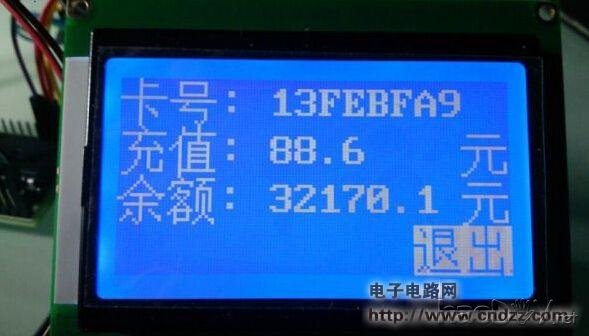

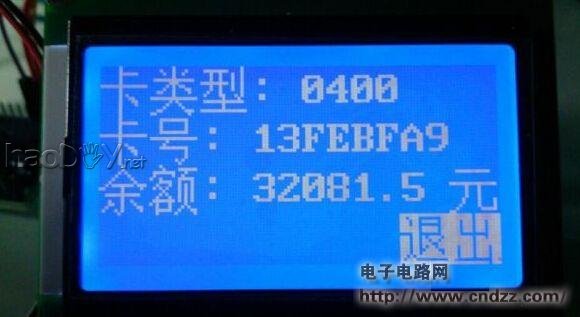

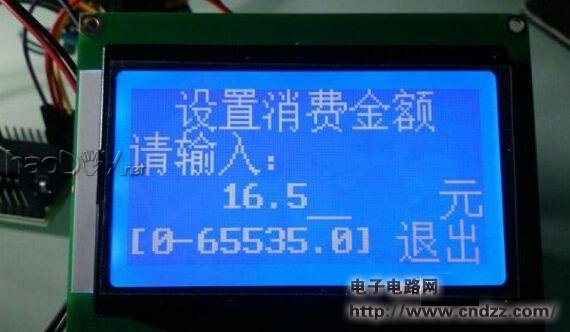

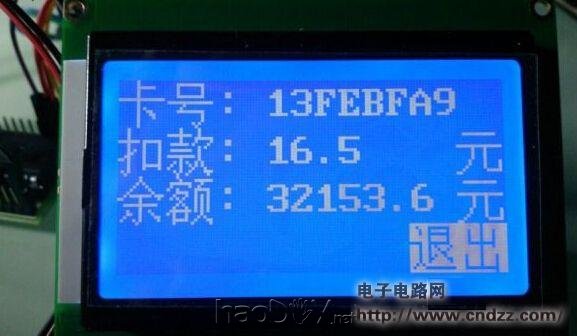

1.有读卡信息（卡类型、类号、余额），初始化卡，充值和扣款功能。

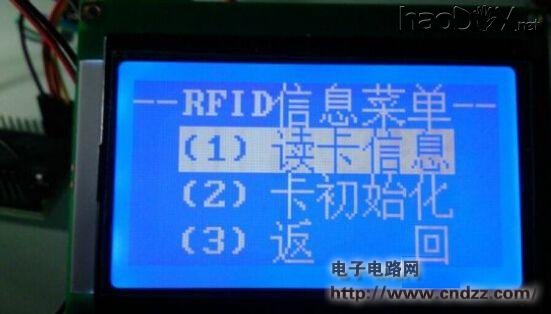

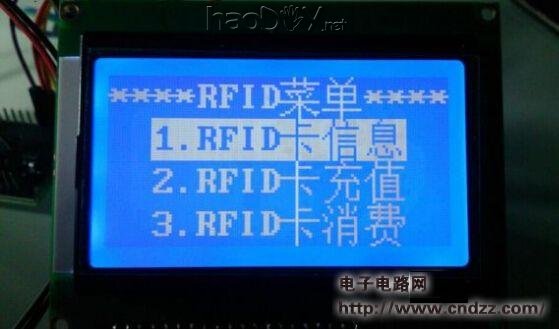

2.多级菜单操作，菜单有反白高度显示。

3.全遥控操作，通过遥控键盘控制读、写卡，并可输入读、写数值。

4.自动设定数据范围，超范围自动提示。

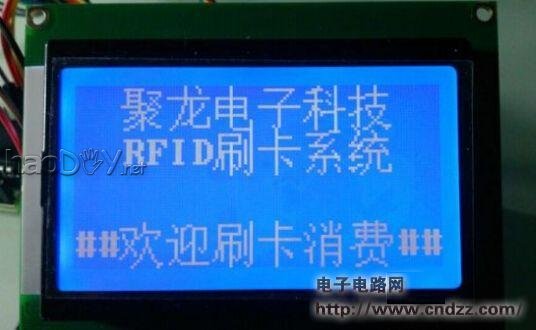

5.可应用于公交卡刷卡和饭卡刷卡等类似应用。

二、系统组成：

1.MCU:STC12C5A60S2 ,11.0592MHz

2.12864带中文字库液晶

3.RFID读卡模块：RC522,+ S50卡

4.红外遥控038接收头，CARMP3遥控器，不同遥控器键值不同，若用不同品牌遥控器需修改键值

5.LED指示灯(或为蜂鸣器)

RC522接法：

sbit MF522_RST = P1^4;

sbit MF522_NSS = P1^2;

sbit MF522_SCK = P1^1;

sbit MF522_SI = P1^0;

sbit MF522_SO = P1^3;

LED指示灯接法：

sbit LED_GREEN = P1^5; //指示灯

12864接法：

#define Lcd_Bus P0 //数据口

sbit LCM_RS = P2^0; //寄存器选择输入

sbit LCM_RW = P2^1; //液晶读/写控制

sbit LCM_EN = P2^2; //液晶使能控制

sbit LCM_PSB = P2^3; //串/并方式

红外遥控接法：

sbit IRIN = P3^2; //红外接收器数据线

遥控器功能键说明：prev为退格键，next为切换键，play为确认键，0-9为相应数字键 100+为小数点键

注意：务必确保RC522供电为3.3V,接5V必烧！！！同时，为了系统运行稳定，整个系统最好单独供电，用usb供电可能电流不足！

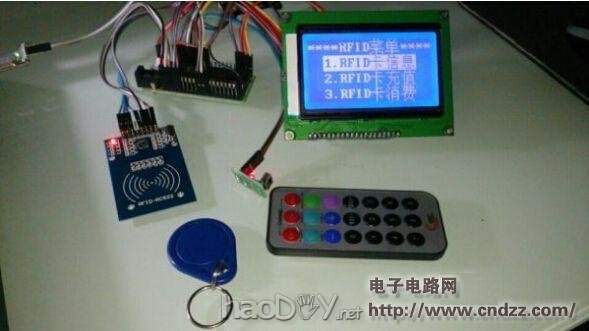

1.系统组成
