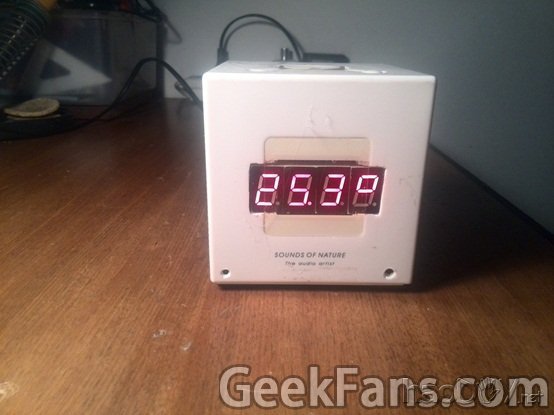

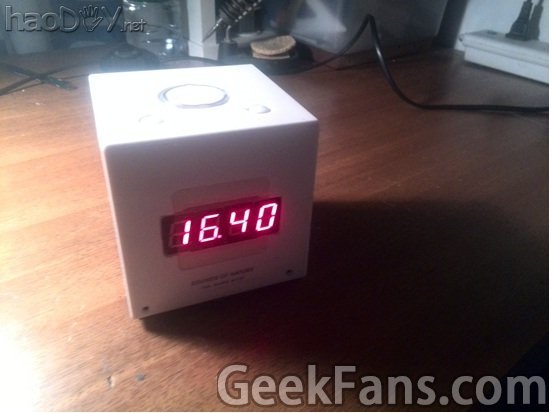

先看效果，后说制作方法。

下面介绍制作方法：

1、材料

坏了的收音机外壳：带按键板、扬声器

单片机AVR ATMega32

温度传感器DS18B20

时间模块DS1302

一体化红外接收管

收音机模块TEA567

功放模块PAM8403

4个8位数码管

原收音机的锂电池

锂电池充电板

双联电位器100K

洞洞板、电阻、电容、电感、导线若干

2、过程

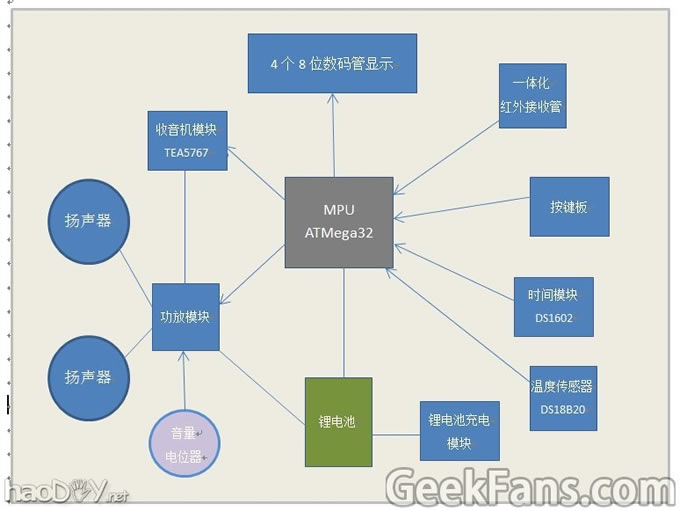

电路原理图

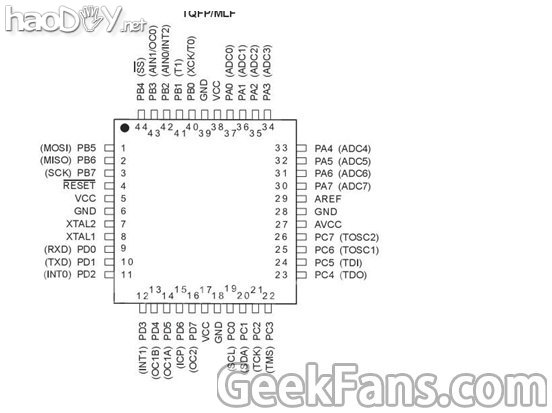

其中采用的ATMega32的引脚如下图

a) 数码管显示屏的制作

 采用4个独立的共阴数码管。对应的阳极都连接起来，连接后每个阳极用200欧限流。

   PB7-PB0：对应数码管阳极a-h，高电位导通。

         PA0-PA3：对应段阴极从高位-低位。低电位导通。

b) 时间模块的连接

         Vcc2 -> VCC

         X1,X2->32K晶振

         Vcc1->3V电池

         SCLK->PC7

         RST->PC5

         I/O ->PC6

c) 温度传感器的连接

DQàPA5：用4.7K电阻上拉

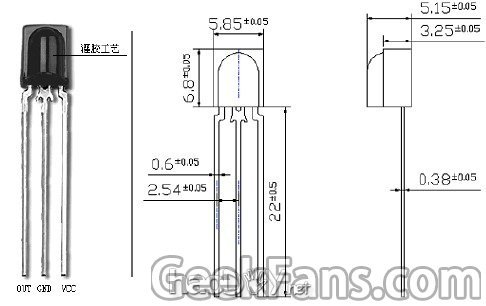

d) 红外接收的连接

OUT->PA4：用10K电阻上拉

e) 按键板的连接

         Play：PC2，输入不带上拉电阻

         LED灯：PC3，高点亮

   其他键：PA7，ADC输入

Menu：   ADC值 15~25

                  音量上：ADC值 200~230

                  音量下：ADC值 420~460

                  上一个：ADC值 305~340

                  下一个：ADC值 95~125

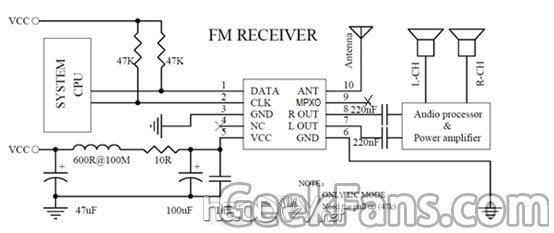

f) 收音模块的连接

         I2C接口：

                  PC0（SCL）：设置输出，上拉电阻47K

                  PC1（SDA）：设置输入，上拉电阻47K

         功放：PAM8403小板，TEA5767的LOUT、ROUT分别通过1uF电容连接100K电阻、然后连接100K双路电位器，电位器另一端接地，电位器的中间端分别接PAM8403小板的R、L。扬声器分别接PAM8403小板的输出。

g) 播放音乐

         PD4（OC1B）-右声道：用1M接PD4、串470K接地，取中点分压，避免声音太大。

         PD5（OC1A）-左声道：用1M接PD4、串470K接地，取中点分压，避免声音太大。

         PD4、PD5分压后的中点，连接到TEA5767收音机的输出端LOUT、ROUT。

h) 声音传感的连接

       咪头接10K电阻，中点通过104导入9014放大，输出到PA6采集。

         PA6：ADC输入

3、实现的功能

         打开开关，显示“HELO”，然后自动进入模式1（时间模式）

         模式6种, 可在任何时候按遥控器或收音机上的Menu键切换。

         模式1：时间模式，显示[ [ ] ]

u  进入时自动显示当前的时、分

u  按左显示温度

u  按右键显示月日

u  按音量加显示当前秒和星期

u  按音量减显示计时，从0开始计时，到999自动声音提醒。

u  按Play键显示当前时、分

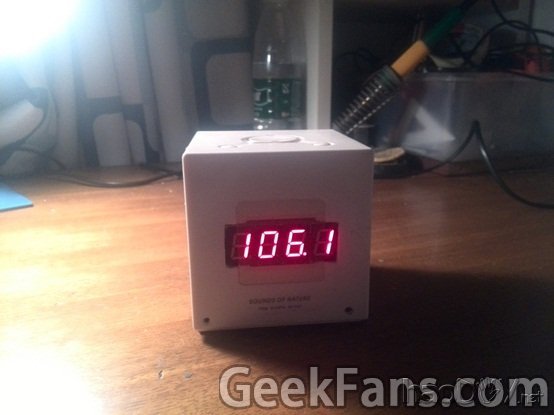

         模式2：收音模式，显示oOoO

                   进入时播放上次的广播台，显示当前广播台的频率以M为单位。

                   按左键切换到前一个广播台

                   按右键切换到后一个广播台

                   按上键微调增加频率，每次增加0.01M赫兹

                   按下键微调减少频率，每次减少0.01M赫兹

                   按Play键静音，再按一次取消静音

         模式3：音乐模式，显示Play

                   进入时显示第一首歌曲的编号，001

                   按左键切换到前一首，如果到头则循环到最后一首

                   按右键切换到后一首，如果到头则循环到第一首

                   按Play键，播放歌曲，再按一次暂停，再按继续播放，如果播放完毕则显示歌曲编号，再播放过程中，按其他键则终止播放。

                   按遥控器1播放音符1，以此类推。

                   按音量加则提高1个八度，按音量减则降低1个八度，显示第一位的高低横线表示音调的高低。

                   按8键自动切换到高一度的音符1

                   按0键自动切换到低一度的音符7

         模式4：定时器模式，显示Aler

                  进入时显示00.00，

                   按左键减少定时分

                   按右键增加定时分

                   按上键增加定时秒

                   按下键减少定时秒

                   当设置好定时的时间后，按Play开始倒计时。当时间为0时会用声音提示。

         模式5：设置时间模式，显示SetT

                  进入时显示年，这是可以按上键、下键增加和减少年

                   按左、右键切换设置的月、日、星期、时、分、秒，

                   所有时间设置好后，按Play键保存到系统中，系统按新的时间开始计时。

         模式6：收音搜索模式，显示_-_-_-

                   进入时显示收音模式下的当前广播台，

                   按左键则向频率小的搜索，直到找到信号时停止

                   按右键则向频率大的方向搜索，直到找到信号停止

                   按上键微调增加频率，每次增加0.01M赫兹

                   按下键微调减少频率，每次减少0.01M赫兹

                   按Play键，保存当前的广播台频率，再按一次则删除当前广播台频率。

         音量调节通过上部的电位器旋钮。
