DIY没有永磁铁的电动机

时间:2017-07-07 18:32来源:本站 作者:haodiy 点击:
阅读本文前,希望你已经阅读了《10分钟做个电动机》和《做个更快的电动机》。 本文我们将构造一个没有永磁铁的马达。取代永磁铁的是另外一个线圈,这个线圈被称

      本文我们将构造一个没有永磁铁的马达。取代永磁铁的是另外一个线圈,这个线圈被称为激磁线圈,可以转动的线圈称为电枢线圈。

取代磁铁最简单的方法就是用一个线圈连接到第二个电池。但是我们可以省掉第二个电池,耗费更少的电能,连接方法如下图所示:

DIY没有永磁铁的电动机

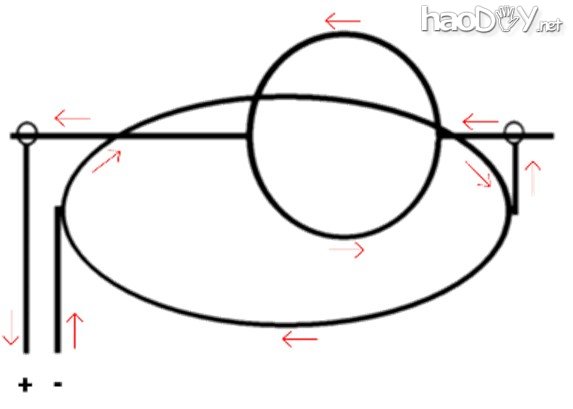

      上图显示了电子在线圈中流动的方向。它们从电池的负极开始,然后流经激磁线圈,然后到了右边的第一个支架。从这里开始,电子流入电枢线圈,接着流入左边的第二个支架,最后到了电池的正极。

可见,当电流在一个线圈中流动时,它也流动在另一个线圈中。当电枢线圈翻转时它的电流被绝缘漆切断,同时下面的激磁线圈的电流也被切断。因为两个线圈总是同时通电同时断电,这样就不至于浪费电能。

DIY没有永磁铁的电动机

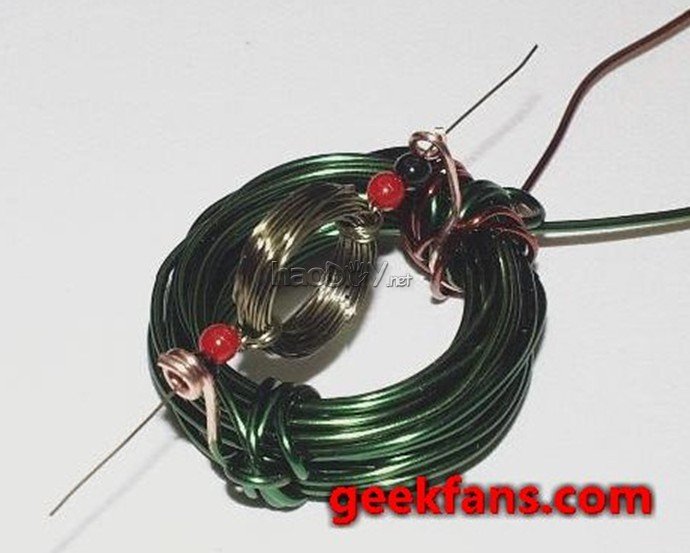

       上图显示了这个完整的马达。图中用了三种不同型号的线来更好地展示它是怎样连接起来的。

深绿色的线圈就是激磁线圈,它大约缠绕了50匝,并末端打了结,使线圈保持形状,就像我们做其他马达时一样。

激磁线圈的一端去掉了绝缘漆,形成了电枢线圈的第一个支架。一根棕色的线形成了第二个支架,它的一端去掉了绝缘皮,其他部分缠绕在线圈上,以便固定,最后与电池相连。电枢线圈由浅绿色的线构成,制作方法跟其他的马达一样。
