本周的蓝牙耳机我喜欢，特地制作了迷你游戏机参赛。8*8LED点阵作为显示屏，用Mega8单片机控制。可以玩四个游戏：贪吃蛇、计算机生命、打地鼠、打飞机，游戏编程花了不少时间。可以使用遥控器玩噢。。。 下面开始正式介绍： 材料： 单面洞洞板 7*5 手机电池1个 ATMega8L单片机1片 迷你遥控器1个

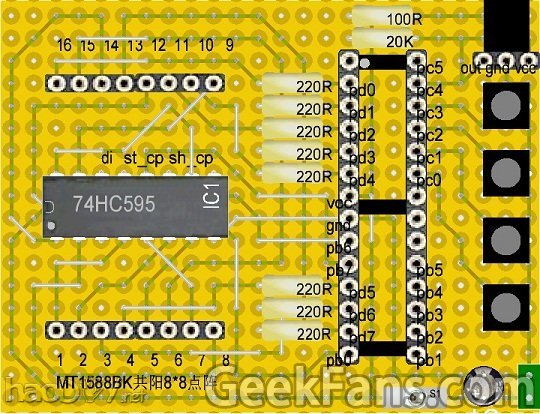

单片机PD口接限流电阻作为列驱动、74HC595作行驱动。四个按键，作为游戏选择。一体化红外管接收遥控器信号。用了隐藏设计，将74HC595和电阻等安排在点阵模块下面。比较懒没有画原理图，直接用LochMaster软件画洞洞板布线图。为了精致用了小的洞洞板，元件很紧凑，所以跳线很多。

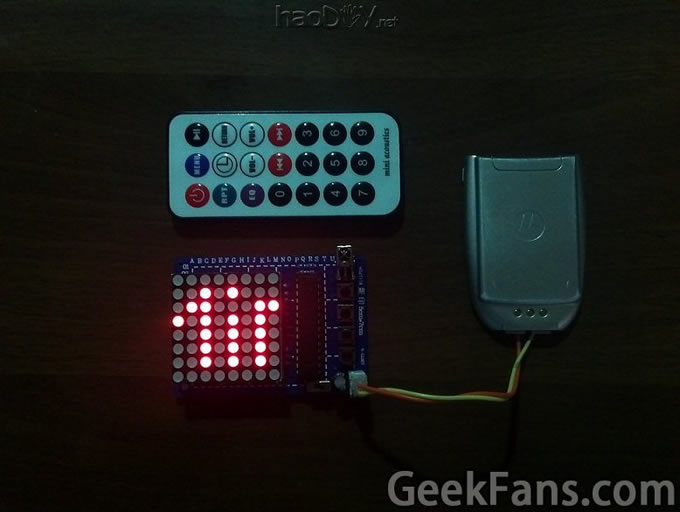

制作过程不必多说了，按电路图焊就行了。哈！发现自己的焊接水平又提高了。 至于能做什么，看看视频吧！ 这是主界面，流水显示Mini-Game字样，建字模费了很多力气。按右边的四个按键分别进入不同的游戏。 这是贪吃蛇游戏，遥控器的2、8、4、6键控制蛇头的上下左右。 这是著名的计算机生命游戏，每个光点代表一个生命，首先按2、8、4、6键和5键，设置一个初始生命图形，然后按0开始繁殖。有的图形繁殖几代后就消失了，有的变成了固定不动的图形，有的则忙忙碌碌永不停止。 这是打地鼠游戏，随机出现的方块代表地鼠，按1~9键打对应位置的地鼠。 这是打飞机游戏。可以移动飞机的上下左右，发射子弹，打掉迎面而来的导弹。 程序很长。解决点阵刷新、按键、红外接收的冲突花了下了很大功夫。 (责任编辑：admin) |
