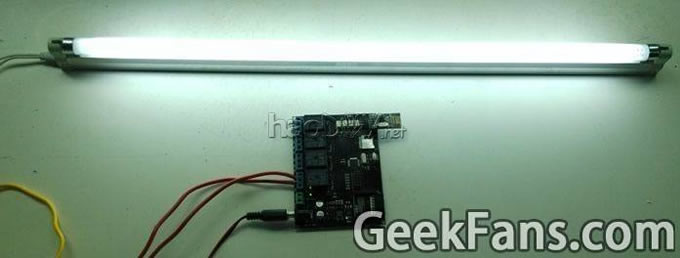

前面我们介绍了如何搭建一个网（）。这一期我们来DIY智能开关，这样就可以随时控制开关的状态，从而遥控各种电器。

这次我们会用到RBoard开发板作为控制器，坚持我们一贯的最快捷方便的风格，喜欢接线，认引脚的朋友可以飘过。

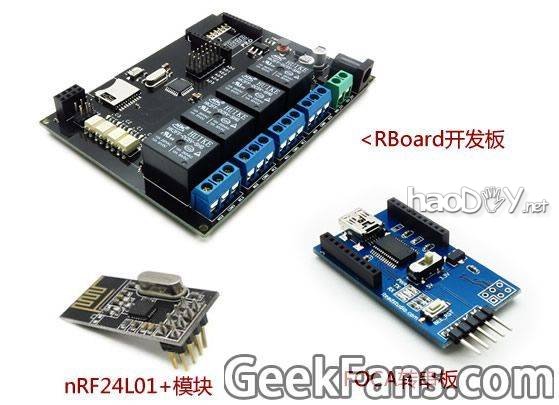

下面是我们这次需要使用到的主要配件：

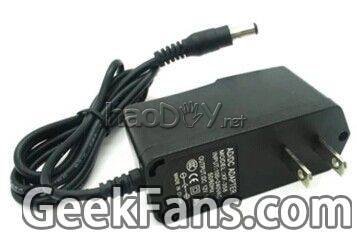

其他配件有： Mini USB线 X1、9V~12V/1A电源适配器X1

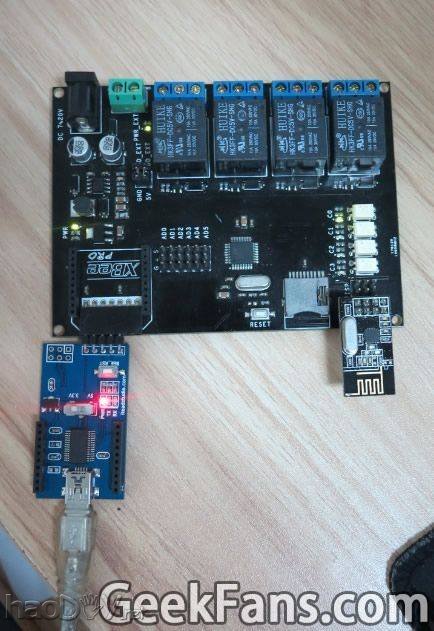

把nRF24L01+模块插到RBoard开发板上的对应接口，再把FOCA接到烧写口上，开关打到3.3V（很重要），连接Mini USB线接到电脑。

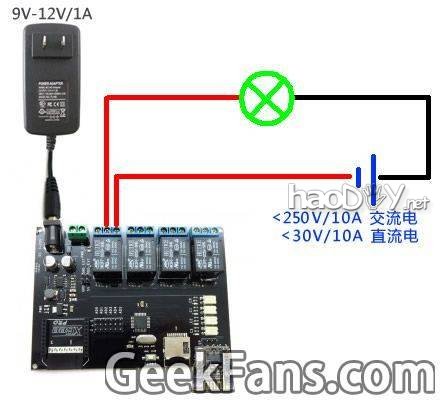

如图所示：

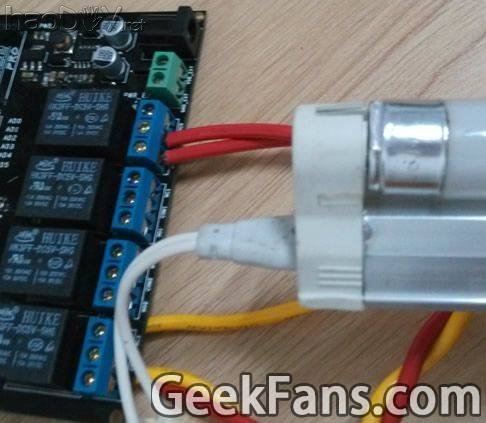

RBoard是一款基于mega328芯片的，带有4路光耦隔离继电器的整合开发板，支持控制250V/10A以内的交流电和30V/10A以内的直流电。此次试验以单路电器为例，需要控制多路电器的朋友可以很方便的添加。

硬件很快就搭好了，接下来是安装驱动和烧写固件。

本次教程的库文件下载地址： (复制到浏览器打开)下载完成后解压出来。

第一步：RBoard驱动安装步骤：
a、给FOCA插上mini USB线连接电脑，开关打到3.3V
b、点击我的电脑或者计算机，点击管理

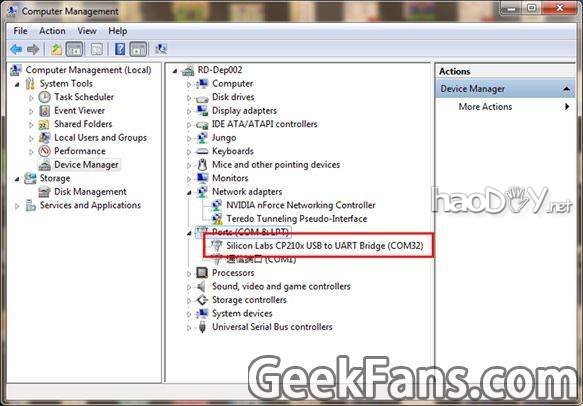

c、点击设备管理器，在端口com下会出现USB Serial Port
d、右击USB Serial Port，点击手动安装驱动程序软件
e、点击“浏览计算机查找驱动程序软件”
f、选择下载驱动的目录，选arduino->drivers

g、点击确定或下一步，完成驱动安装

第二步：添加设备id：

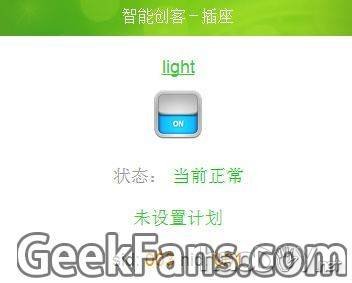

a、打开m.znck007.com，登陆后，点击“智能开关”
b、点击“添加新插座”，填写一个新的名字，例如“light”

c、查看列表，点击light的选项，可以看到它的sid，和nid，这是你需要在程序修改的东西

第三步，为RBoard烧写固件（可随意修改源代码来实现你要的功能）
1、把下载的库解压放到你的arduino IDE目录下的libraries文件夹里面，例如我的路径是：D:arduino-1.0.4libraries
2、打开arduino软件，选择Tools->Serial Port->COMX
3、COMX就是在电脑设备管理器FOCA的COM号
4、选择Tools->Board->Arduino Duemilanove w/ATmega328

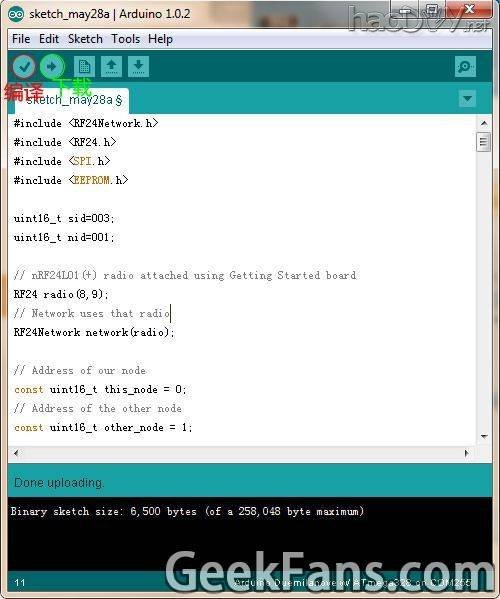

5、把kaiguan文件（可用记事本打开）里面的源代码拷贝到arduino程序界面中

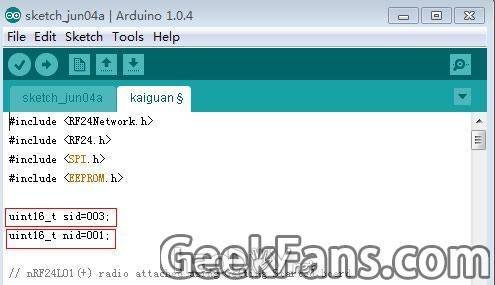

6、把程序里的sid和nid修改为自己新建的sid和nid

7、点击左边第一个编译按钮，如果程序编译成功就点击第二个下载按钮，就开始下载程序了。
