前几天吧寒假作业糊弄完了, 这几天没事干昨天晚上看到了步进电机 然后就 研究了半晚上原理

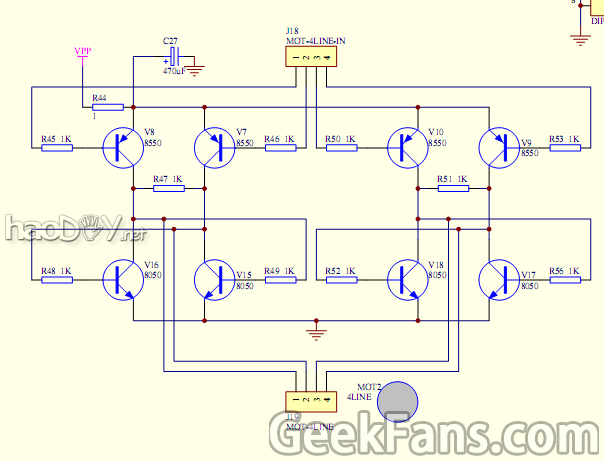

今天在我的那个单片机试验箱里翻到啦一个35mm的步进电机, 然后在配套资料里面找到了驱动电路
的电路图 如图
下面我给大家讲讲原理 (仅供参考) :首先j18接口是加到单片机io口上的 j19接到步进电机 j19的1234分别为步进电机的a,a1,b,b1
首先 8550是低电平导通,如果j18的1的电平为0,那么三极管v8导通,v8导通之后j19的1脚的电平为1
,同时电流又通过R49让三极管v15导通 由电路图可知 ,j19的2脚接到了v15的集电极,且j19的2脚和1脚是
一组线圈,3和4脚是一组线圈,现在1脚电平为1,电流流经一组线圈 从2脚出来通过三极管v15 流向负极。
也就是 三极管v8和v15是一组,v7和v16是一组,v10和v17是一组,v9和v18是一组, 这样两个三极管共
同承担电流 可以使电路更稳定
这就是工作原理 ,其他的几组三极管同理 ,至于r47和r51是干啥用的,我也不知道 ,谁知道的话

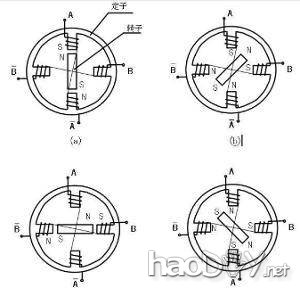

就说出来,我会感谢你们滴, 我讲的可能不怎么好,你们可以喷 至于步进电机的原理 百度一大堆,我就不介绍了
下面就是制作过程;

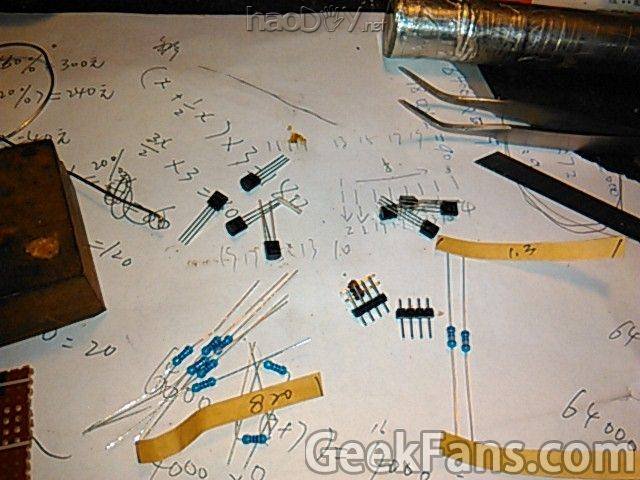

需要的东西就是这些 三极管8550和8050 ,电阻(没找到1k电阻除了r47和r51用1.3k,其别的用820欧,排针,还有洞洞板,一把烙铁

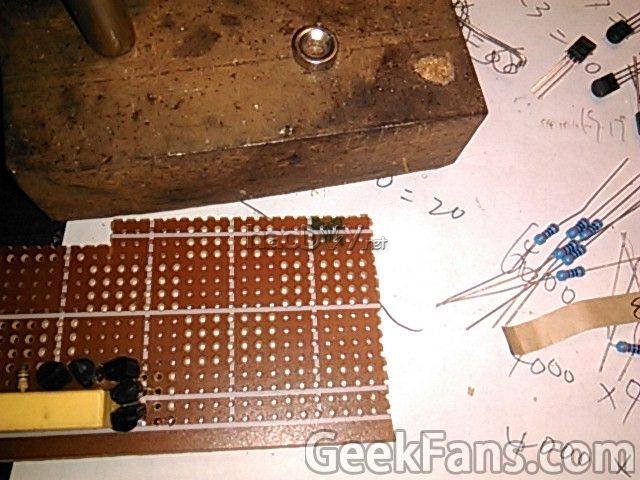

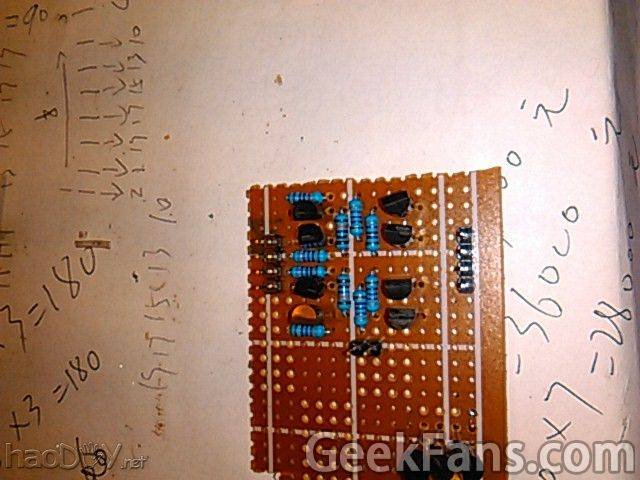

然后按照电路图在洞洞板上安装零件

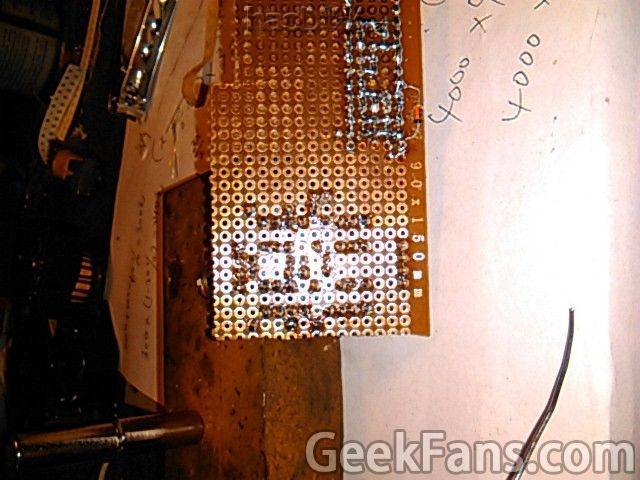

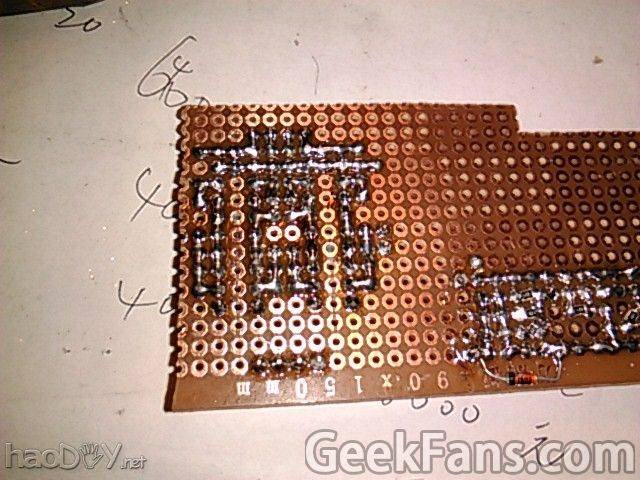

反面

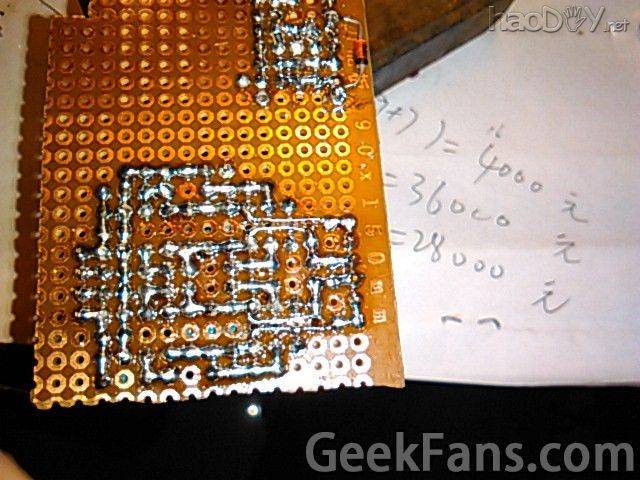

布线~~~~~

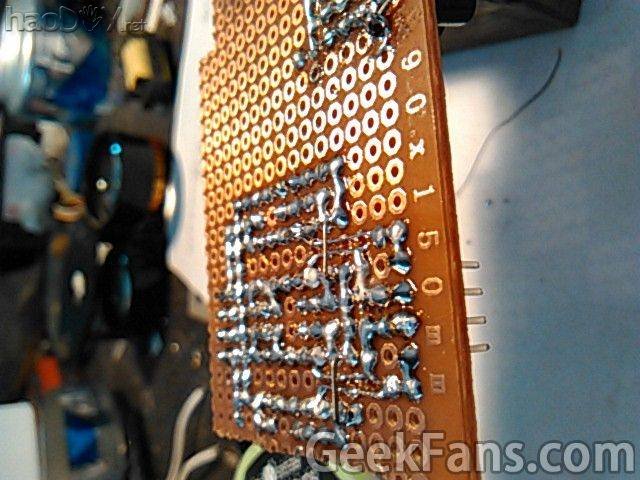

地方不够的把焊盘削成两半 然后焊金属丝

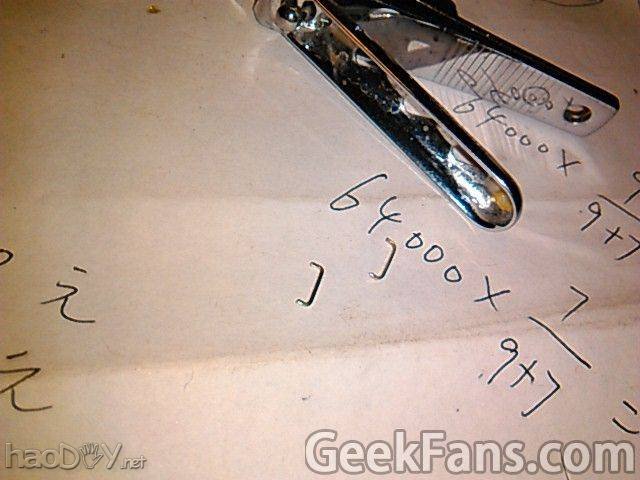

有的地方没法布线 就用跳线像这样:
