突发奇想做的这个东东 没有什么实用价值 只作为一次实践 一般情况我们想在游戏里“耍流氓”都是通过软件方法即 开挂， 但我就是想通过“物理方法”来玩别踩白块儿 嘿嘿
先上视频:
视频里 因为第二个电磁铁回弹有点问题所以卡了几次
原理：用四个光敏电阻来测 手机游戏里的四个位置 然后用单片机AD转换 来驱动四个电磁铁（我是拆了四个继电器）点击手机屏幕上相应的位置

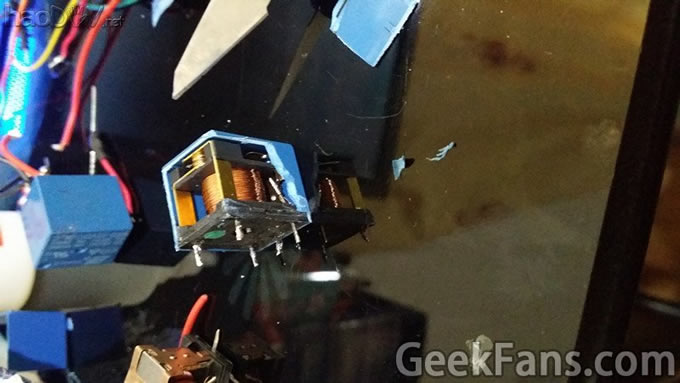

先拆继电器

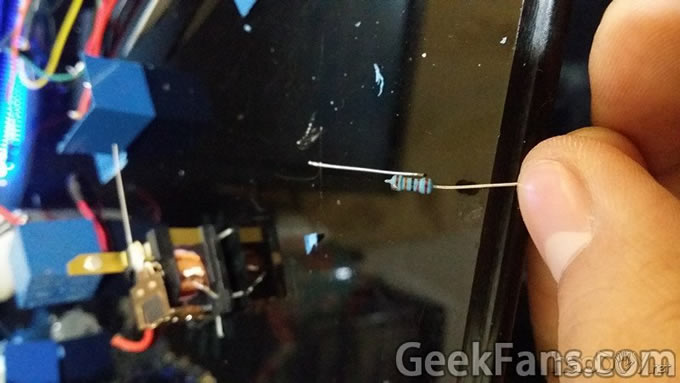

拆好后在 弹片上焊上一个电阻的引脚

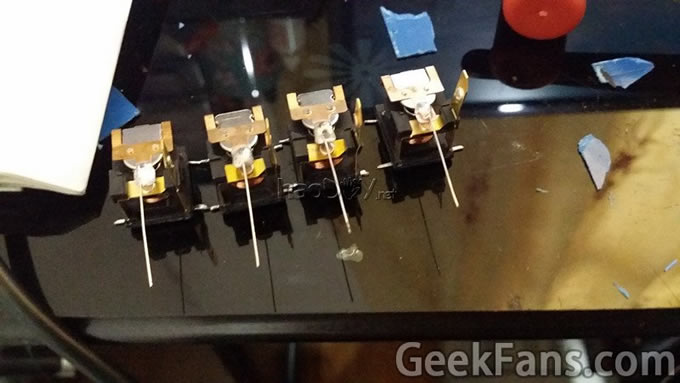

弄四个

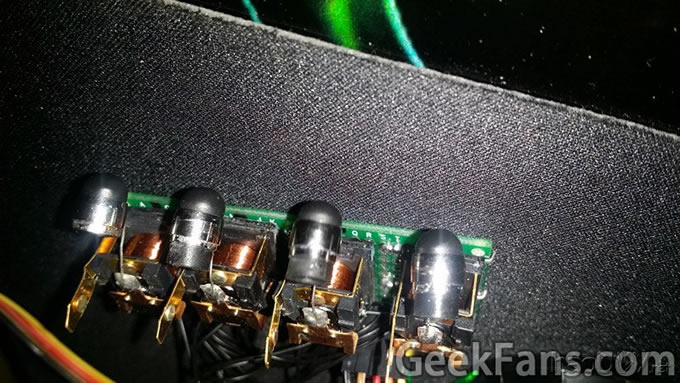

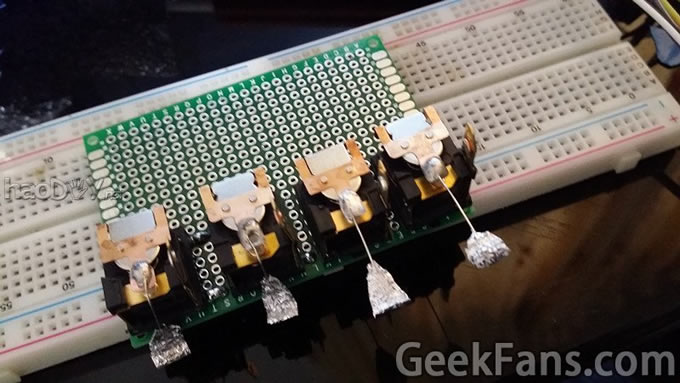

PS：这里引脚的头上是锡箔纸 后来发现点击手机屏幕的效果不好 所以就换成了四个电容笔的头
焊到板上
然后焊上线 就不插图了

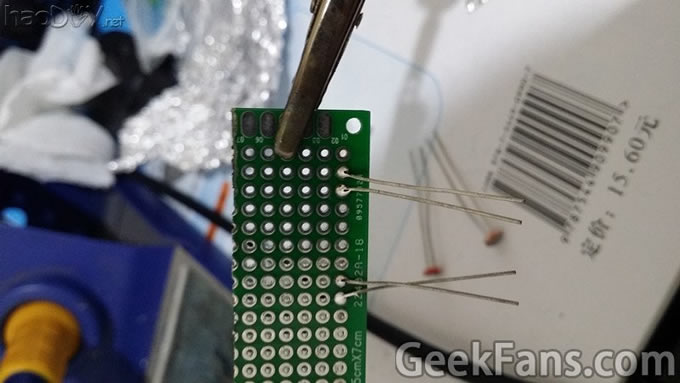

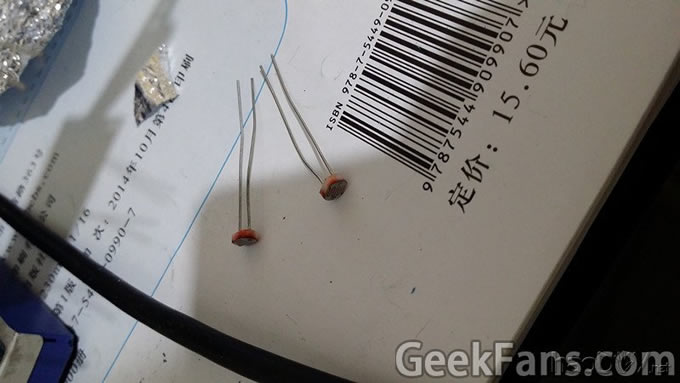

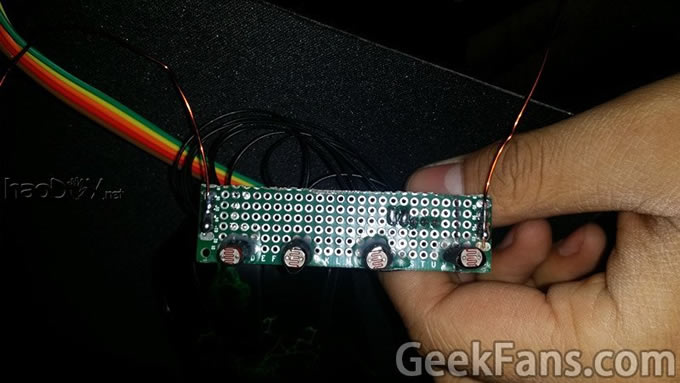

now 把光敏电阻 按手机的游戏界面的位置 焊到板上 引脚留长一点 方便测光（我在多处来的引脚上套了热缩管来防止干扰）
这里我在板的两端焊了粗漆包线 来当支架

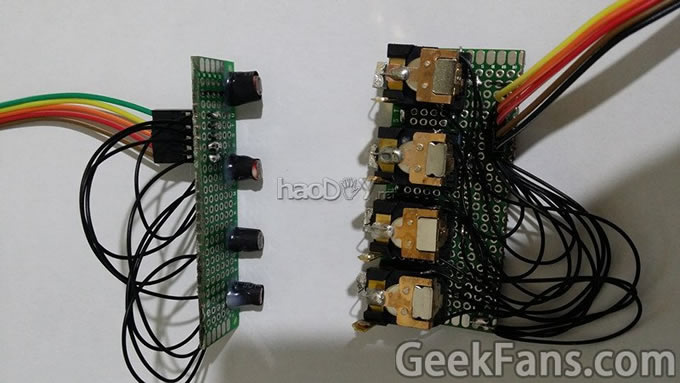

合影

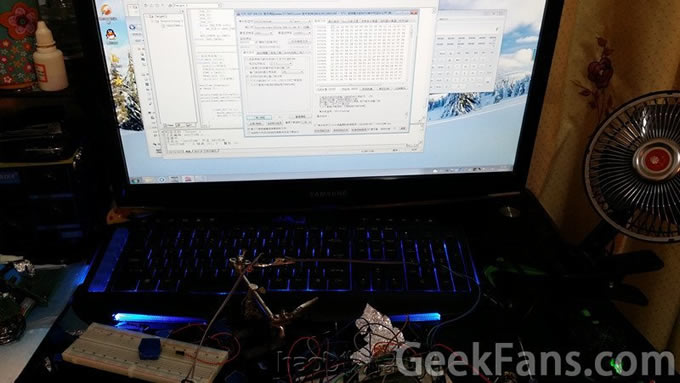

然后 一系列编程 调试
电路图附上：
程序（估计用不着，但里面的几个单片机的关于ADC的模板可能用的着）：
---------------------------------------------------------------------------------------------------------------------------------------------------
#include //单片机头文件
#include //51基本运算（包括_nop_空函数)
sbit AAA = P3 ^ 2;
sbit BBB = P3 ^ 3;
sbit CCC = P3 ^ 4;
sbit DDD = P3 ^ 5;
/*********************************************************************************************/
/*********************************************************************************************
函数名：毫秒级CPU延时函数
调 用：DELAY_MS (?);
参 数：1~65535（参数不可为0）
返回值：无
结 果：占用CPU方式延时与参数数值相同的毫秒时间
备 注：应用于1T单片机时i<600，应用于12T单片机时i<125
/*********************************************************************************************/
void DELAY_MS (unsigned int a){
unsigned int i;
while( --a != 0){
for(i = 0; i < 600; i++);
}
}
/*********************************************************************************************/
/*********************************************************************************************
函数名：8位A/D转换初始化函数
调 用：Read (?);
参 数：输入的端口（0000 0XXX 其中XXX是设置输入端口号，可用十进制0~7表示，0表示P1.0，7表示P1.7）
返回值：无
结 果：开启ADC功能并设置ADC的输入端口
备 注：适用于STC12C2052AD系列单片机（必须使用STC12C2052AD.h头文件）
/**********************************************************************************************/
void Read_init (unsigned char CHA){
unsigned char AD_FIN=0; //存储A/D转换标志
CHA &= 0x07; //选择ADC的8个接口中的一个（0000 0111 清0高5位）
ADC_CONTR = 0x60; //ADC转换的速度（0XX0 0000 其中XX控制速度，请根据数据手册设置）
_nop_();
ADC_CONTR |= CHA; //选择A/D当前通道
_nop_();
ADC_CONTR |= 0x80; //启动A/D电源
DELAY_MS(1); //使输入电压达到稳定（1ms即可）
}
/**********************************************************************************************/
/*********************************************************************************************
函数名：8位A/D转换函数
调 用：? = Read ();
参 数：无
返回值：8位的ADC数据
结 果：读出指定ADC接口的A/D转换值，并返回数值
备 注：适用于STC12C2052AD系列单片机（必须使用STC12C2052AD.h头文件）
/**********************************************************************************************/
unsigned char Read (void){
unsigned char AD_FIN=0; //存储A/D转换标志
ADC_CONTR |= 0x08; //启动A/D转换（0000 1000 令ADCS = 1）
_nop_();
_nop_();
_nop_();
_nop_();
while (AD_FIN ==0){ //等待A/D转换结束
AD_FIN = (ADC_CONTR & 0x10); //0001 0000测试A/D转换结束否
}
ADC_CONTR &= 0xE7; //1111 0111 清ADC_FLAG位, 关闭A/D转换,
return (ADC_DATA); //返回A/D转换结果（8位）
}
/**********************************************************************************************
主函数
**************************************************************************************************/
void main (void){
unsigned char a;
unsigned char b;
unsigned char c;
unsigned char d;
P1M0 = 0x0f;
AA:
while(1){
Read_init (0);
DELAY_MS (2);
a = Read ();
Read_init (1);
DELAY_MS (2);
b = Read ();
Read_init (2);
DELAY_MS (2);
c = Read ();
Read_init (3);
DELAY_MS (2);
d = Read ();
if(a<80){AAA = 0 ;
DELAY_MS (200);
AAA=1;
goto AA ;};
if(b<80){BBB = 0 ;
DELAY_MS (200);
BBB=1;
goto AA;};
if(c<80){CCC = 0 ;
DELAY_MS (200);
CCC=1;
goto AA;};
if(d<80){DDD = 0 ;
DELAY_MS (200);
DDD=1;
goto AA;};
}
}
-------------------------------------------------------------------------------------------------------------------------------------------------------
Thanks watching！ 祝大家新年快乐！
