【无语·兄】自制9位电子密码锁

时间:2017-07-05 09:40来源:本站 作者:haodiy 点击:
嗯·····给自己抽屉装一个密码锁看起来很霸气侧漏,可惜的是我没有步进电机,没法去扭动锁了,所以把电路部分做了出来,并且成功了,用蜂鸣器代表被开的锁周

嗯·····给自己抽屉装一个密码锁看起来很霸气侧漏,可惜的是我没有步进电机,没法去扭动锁了,所以把电路部分做了出来,并且成功了,用蜂鸣器代表被开的锁
周最佳的那个电摩真的很需要,像我这样没法买塑料工控盒,只能用木板制作木盒的我,很需要电摩。

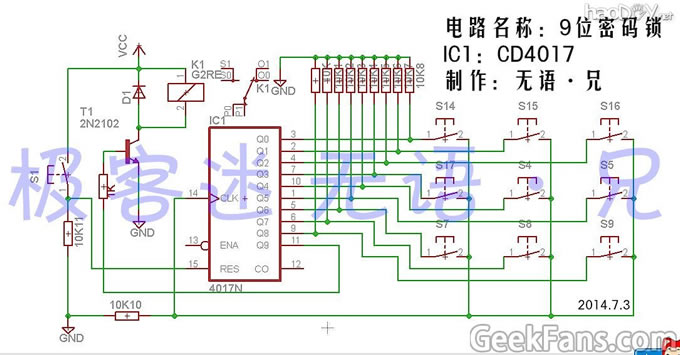

电路图:

【无语·兄】自制9位电子密码锁


Geek指数:★★★☆☆
难易程度:★★☆☆☆
制作人:无语·兄
时间:2014年7月2日

所需原件:
IC CD4017    X1
10K电阻         X11
IDE硬盘线      X1
1MM热缩管  若干
无锁按键        X9

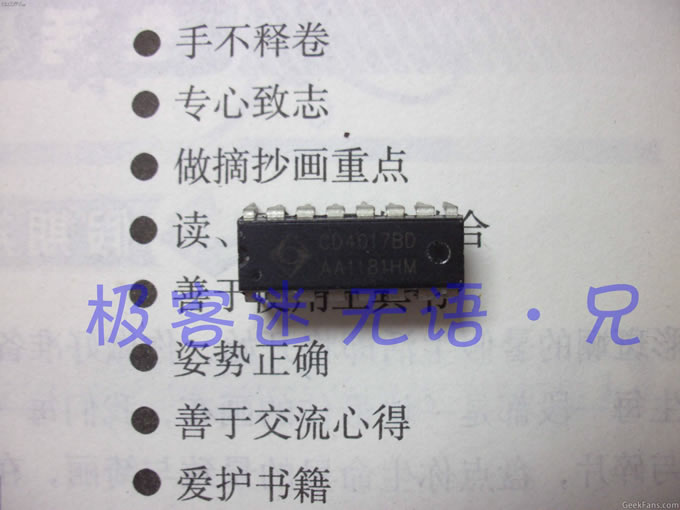

IC 4017:

【无语·兄】自制9位电子密码锁

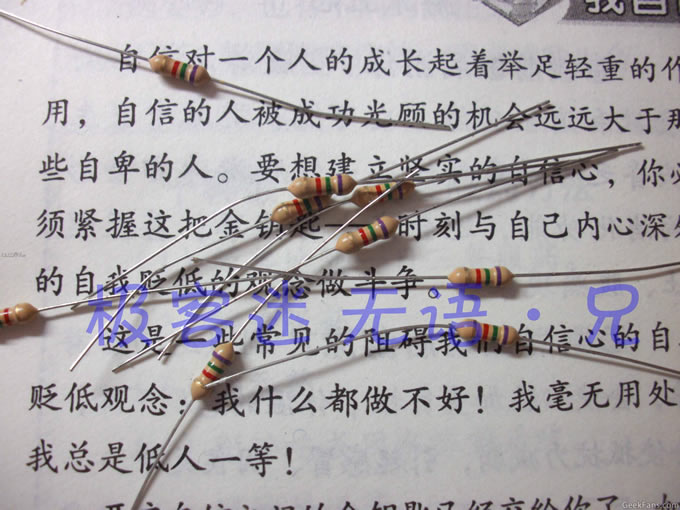

需要的电阻(由于我没有10K,所以用它代替了):

【无语·兄】自制9位电子密码锁

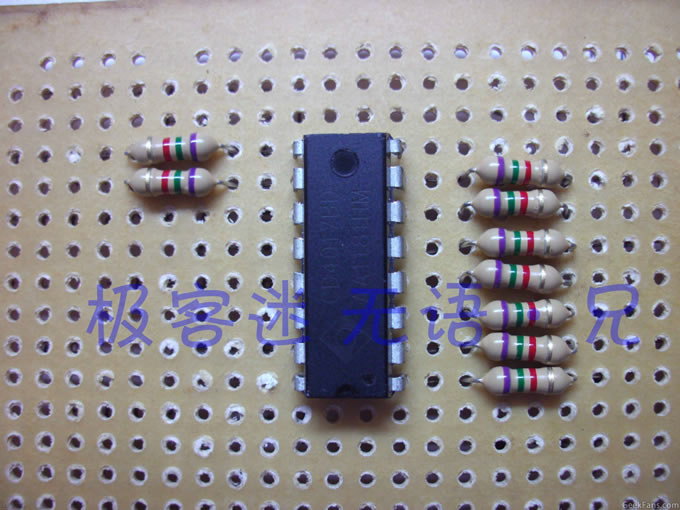

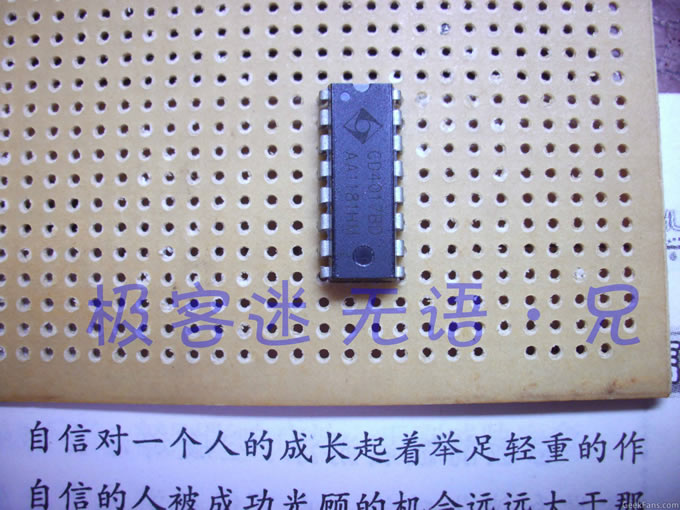

把原件插到洞洞板上:

【无语·兄】自制9位电子密码锁



【无语·兄】自制9位电子密码锁

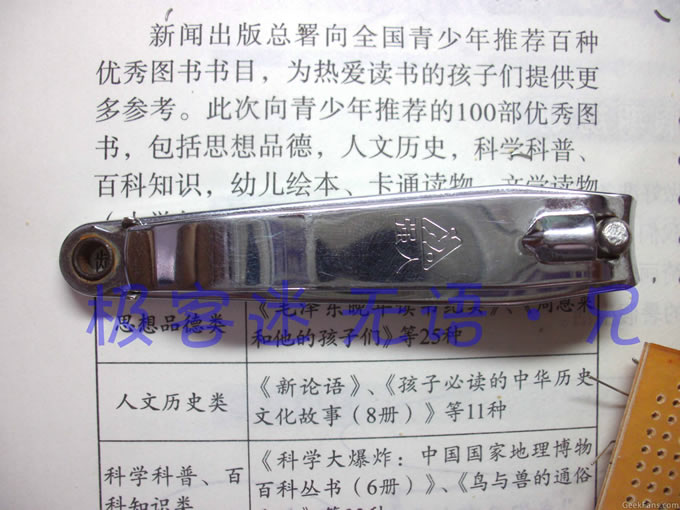

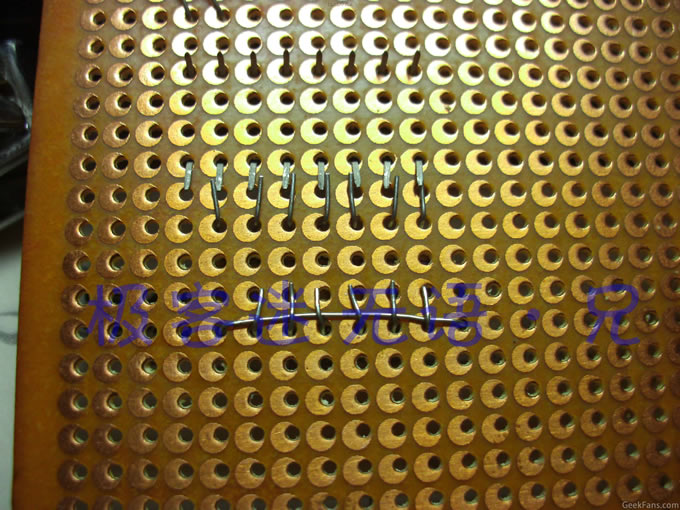

用指甲钳修剪引脚:

【无语·兄】自制9位电子密码锁



修剪好后:

【无语·兄】自制9位电子密码锁

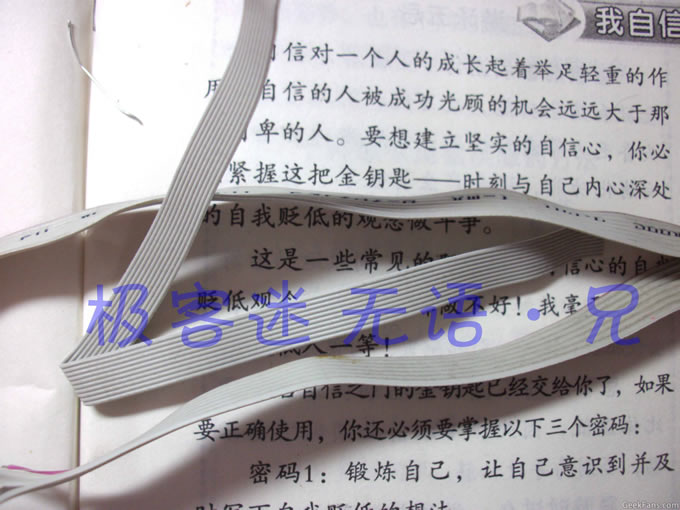

所需排线(连接连盘):

【无语·兄】自制9位电子密码锁

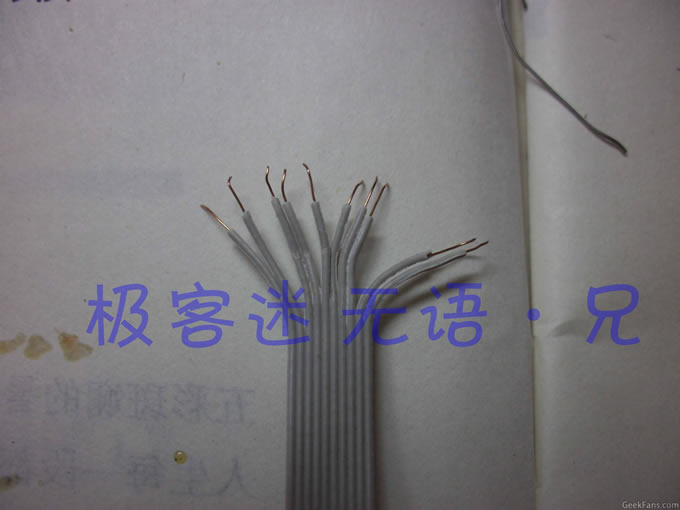

剥开:

【无语·兄】自制9位电子密码锁

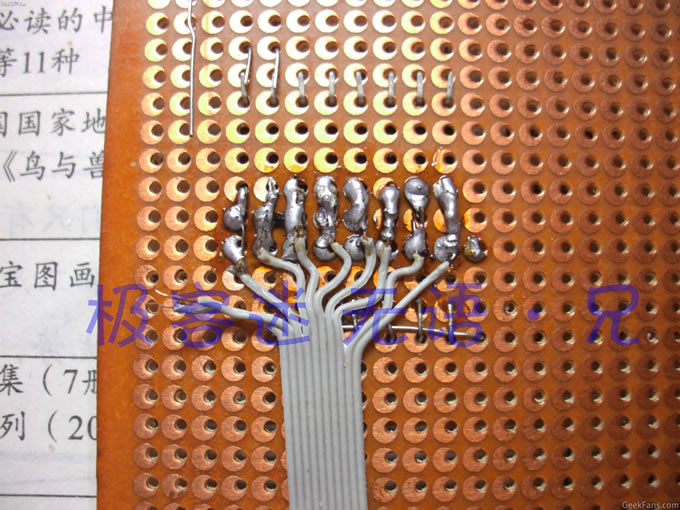

焊到IC相应引脚上:

【无语·兄】自制9位电子密码锁
