高速斯特林引擎

时间:2017-07-07 13:45来源:本站 作者:haodiy 点击:
高速斯特林引擎 ——极客迷(www.geekfans.com) 石油总会有用完的一天!届时所有依赖石化油料的引擎都将停摆,虽然世人抱着今朝有酒今朝醉的心态,但这个无可避

  高速斯特林引擎 ——极客迷()


  石油总会有用完的一天!届时所有依赖石化油料的引擎都将停摆,虽然世人抱着今朝有酒今朝醉的心态,但这个无可避免的问题终究必须解决。即使油料不虞匮乏,敢于超越现状的人都不禁要问:有没有比现有引擎更好的引擎?


  真有像“回到未来”电影那样连烧鞋子、宝特瓶等废物也都能发动,又无污染的引擎吗?有的!这引擎叫作斯特林引擎,不但烧垃圾就能运转,而且可以使用包括工厂废热、酒精、天然气、煤、再生能源、核能、地热、太阳能、海水温差、甚至日夜温差等在内的一切热能;不但能用在工厂、家庭中,也能用在深海、外太空。随着近年科技之进步,面对必须惜用周遭一切能源的未来,斯特林引擎基于其独特的优点,很可能是真的“去到未来”之后最理想的引擎。先进各国正在积极开发应用在各领域的新机型,大规模人力物力的投入方兴未艾,相关的专利如雨后春笋。但台湾在这方面的研究稍嫌落后,大众对此引擎十分陌生。


  斯特林引擎除了排放废气污染空气的程度可以降到最低、运转时噪音小、可使用多元能源之外,构造简单也是这款引擎的重要特征,简单到用小玻璃试管、木材、和吉他的钢弦就能自制一具不折不扣的斯特林引擎;用到最精密的工具也不过是高中工艺教室就能找到的小型车床。喜欢吗?何不靠自己动手制作一具。


  DIY高速斯特林引擎所需器材

  ·内径10mm、8mm、1.2mm的玻璃管各一支。

  ·直径约1.5cm的铝棒(建议在台北市太原路可货比三家)。

  ·直径0.6mm的玻璃纤维杆一支(钓具店有售,日本进口的最好,价钱也合理)。

  ·木条和木板(B&Q特立屋货色齐全)。

  ·内径2.2mm、外经约3.5mm、长约20cm的橡皮管一条,以及制作试管塞子的PE棒一根(台北市太原路塑胶材料行内均可见)。

  ·外径约15.4mm的玻璃试管一支(要能置于内径16mm的玻璃试管中滑动)。

  ·直径约0.35mm(0.016号)的吉他钢弦一根(乐器行有售,挑选没有生锈的)。

  ·内径约16mm的玻璃试管一支(化学实验室或玻璃仪器行都一定有玻璃试管和玻璃管,价格约20~30元台币)。

  ·外径5.8mm、内径约0. 4mm的玻璃毛细管一支(学校实验室应该找的到,以能容纳吉他钢弦从中穿过为原则)。

  ·直径1.0mm的钢棒二根(钢棒可向卖钻头的厂商买,事实上就是尚未车制出螺纹的钻头,钢棒用作转轴,内径1.2mm的玻璃管用作轴承。当然,同样粗细的碳纤维杆也可作为转轴)。

  ·制作飞轮用的珍珠板和铜片。

  ·用到的工具包括有:小型车床和钻床、钻石轮锯(五金工具行有售,售价仅台币数百元);美工刀、砂纸;AB胶等。


  斯特林引擎的制作过程

  图一为本引擎的全貌,约3.9 cc单汽缸,以95°医用酒精为燃料(当然98 或95 无铅汽油也成,但燃烧汽油非常危险,不仅挥发性高,热量惊人,因而安全堪虑;使用无烟蜡烛作燃料是最佳的选择,因为即使打翻也不致于剧烈燃烧)。

高速斯特林引擎



高速斯特林引擎

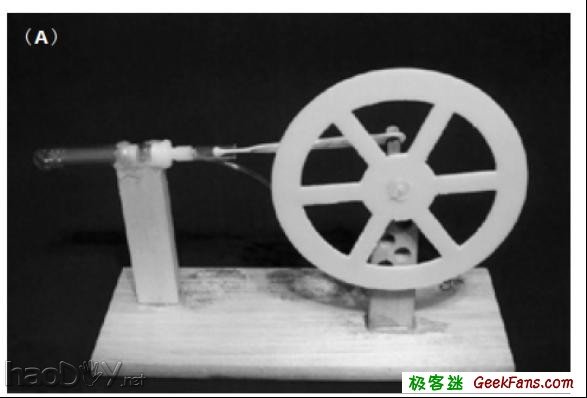

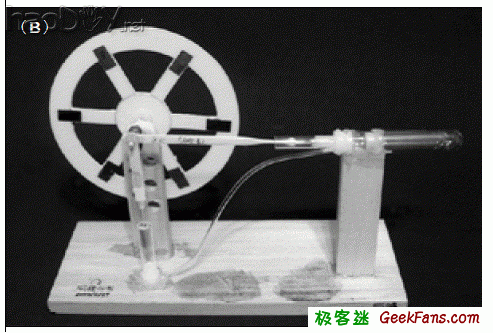

  图一:分别从自制斯特林引擎的前方(A)和后方(B)拍下的实物照片,这引擎看起来十分简洁。


  利用钻石轮锯,将外径1.2 cm 、内径1.0 cm 的玻璃圆管锯成约7 cm 长,作为汽缸。并且使用小型车床,将直径约1.5 cm的铝棒,车成恰好可在汽缸中滑动的活塞,活塞长约2.2 cm。用钻头将此活塞中心掏出一个直径约0.6 cm 的圆穴,使此活塞成为圆杯状。在圆穴中塞入小圆木柱,木柱中心有一孔,塞入直径0.6 mm 的玻璃纤维杆,用AB 胶黏合木柱、活塞和玻璃纤维杆,此玻璃纤维杆待组装时再与白杨木制成的动力连杆黏合。以PE 棒制成的底座塞住汽缸底部, PE 棒轴心挖出一个直径6 mm 朝向汽缸的穴,侧面再钻直径3.5 mm 的孔通入穴中,此孔恰容外径约3.5 mm 的橡皮管塞入,使橡皮管可经PE棒连通汽缸(图二)。

高速斯特林引擎

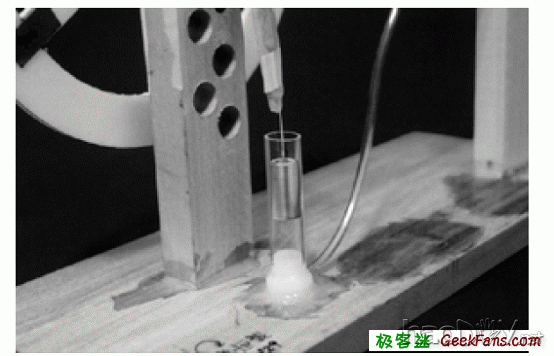

  图二:铝制活塞、活塞上的玻璃纤维杆、橡皮管、玻璃汽缸、汽缸下方PE底座的特写镜头。
