首先祝大家马年快乐  龙马精神  龙神马壮！

这一直想弄一个人体感应 LED灯，首先黑夜不用找开关，再之，开门人进来灯就自动亮起来。

所需要的 元器件 1，NPN型三极管 一只

2，1N4007整流二极管一只

3，人体感应模块一只

4，手电筒LED灯珠若干

5，光盘一张用来 固定LED灯

6，用微波炉的盒子自制柔光罩一个

7，少量砂纸

8，导线若干

9，铅酸电池组若干 4v 或者手机充电器一只

10，太阳能电池板一块（这个现在还没有配备上）

下面开始讲述制作方法

总体的步骤 分为三大步： 一，制作灯板

二，人体感应模块 与 电器元件焊接

三，接线 与悬挂

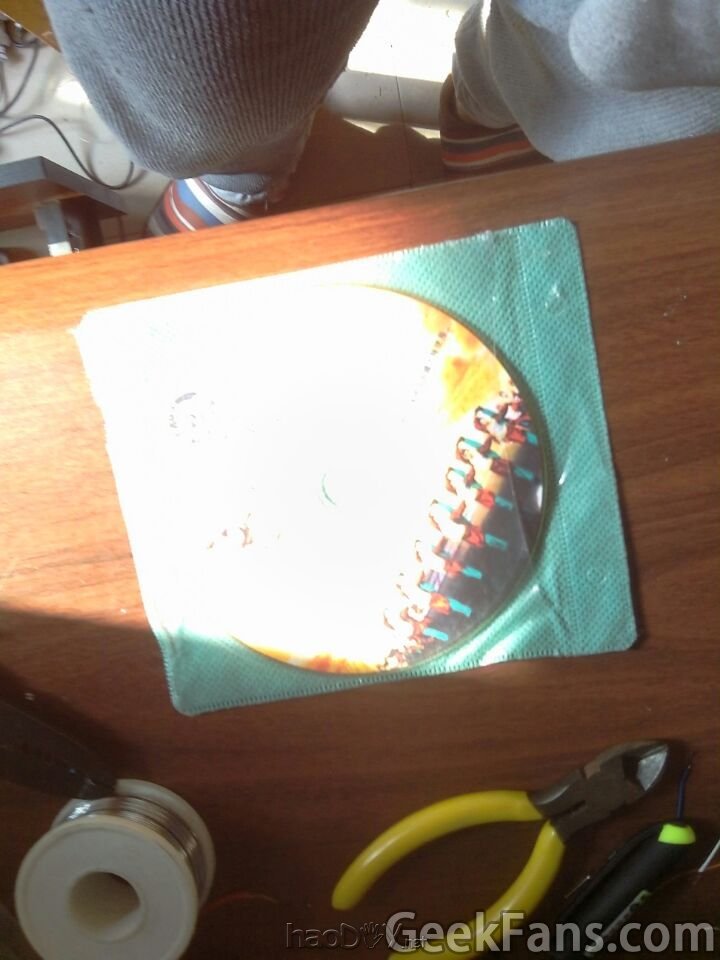

这是一个已经退出使用的光盘，现在需要做的是用热熔胶把led粘结在上面

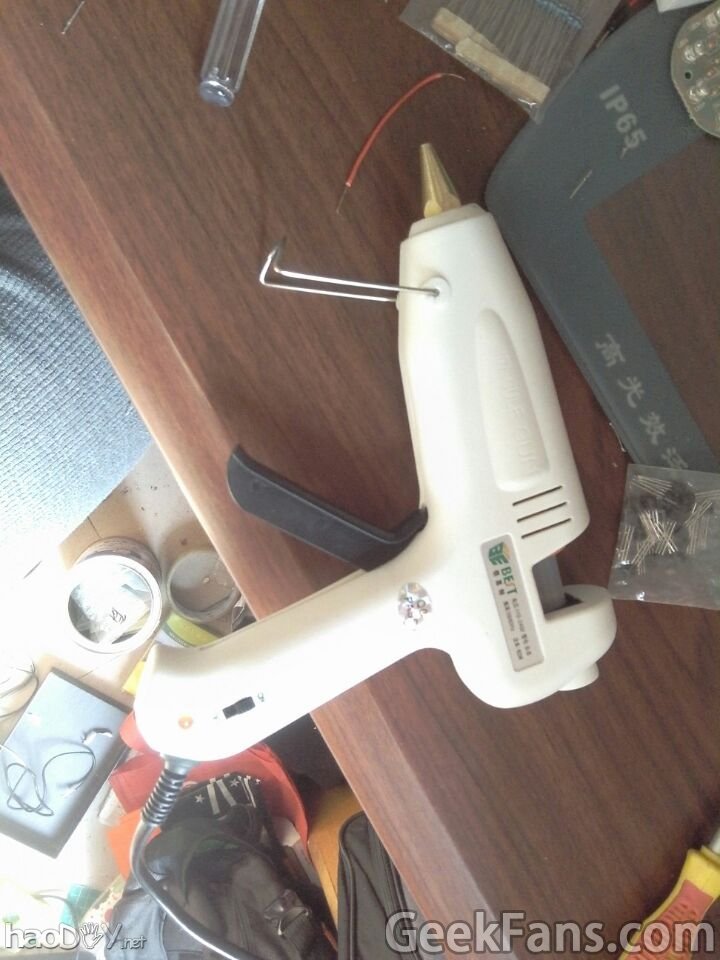

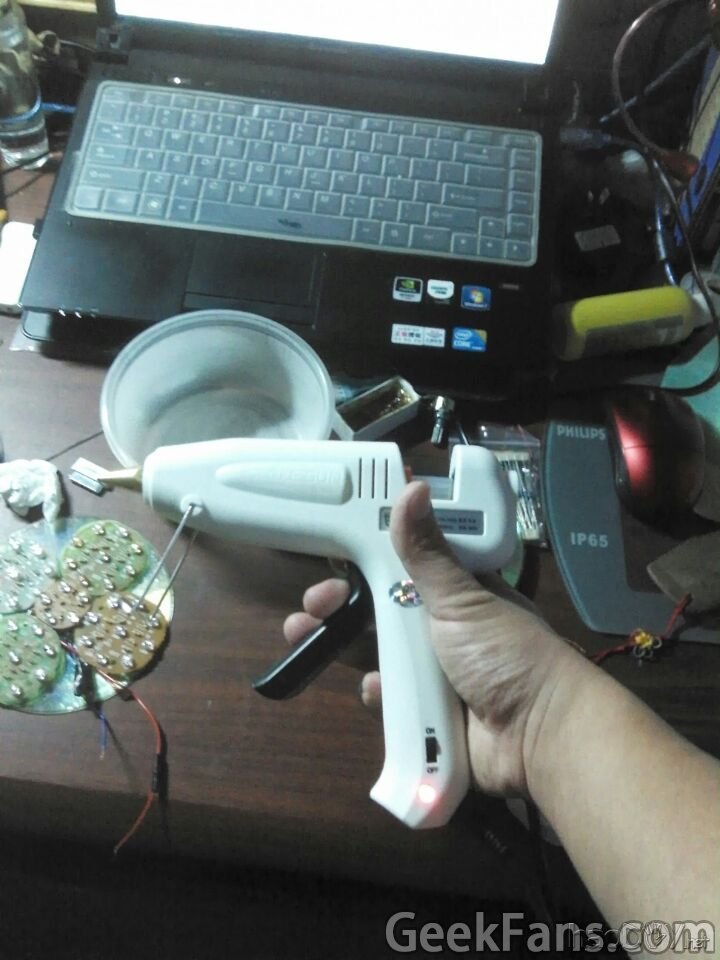

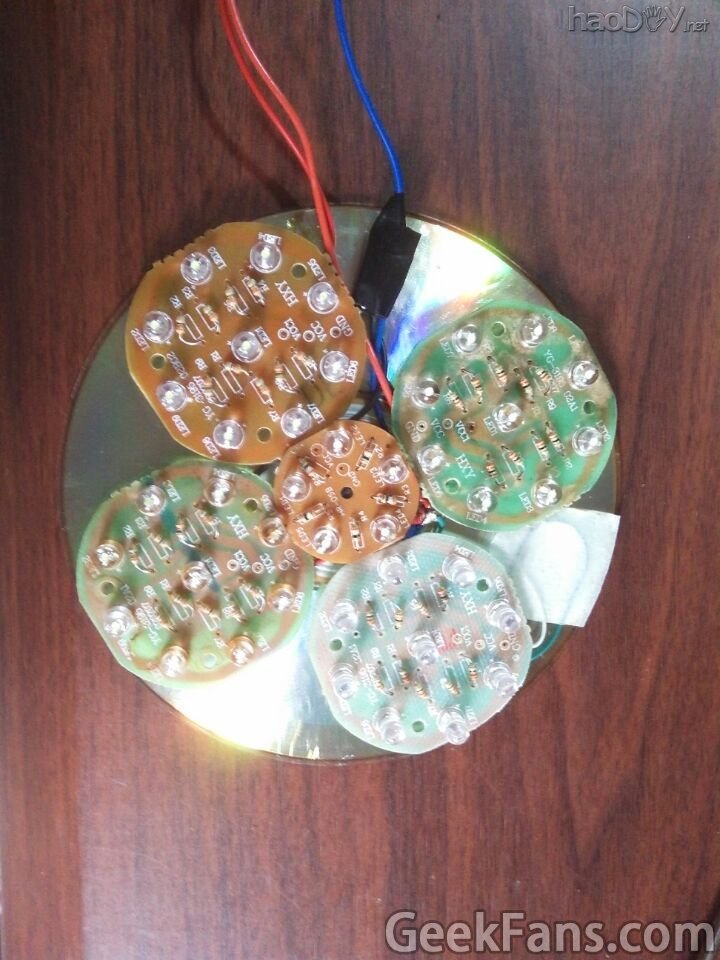

我用的是 一些拆机手电筒灯板，上面有若干LED ，若干电阻 ，我的做法是 把 LED灯板并联起来，用热熔胶枪 焊接起来。

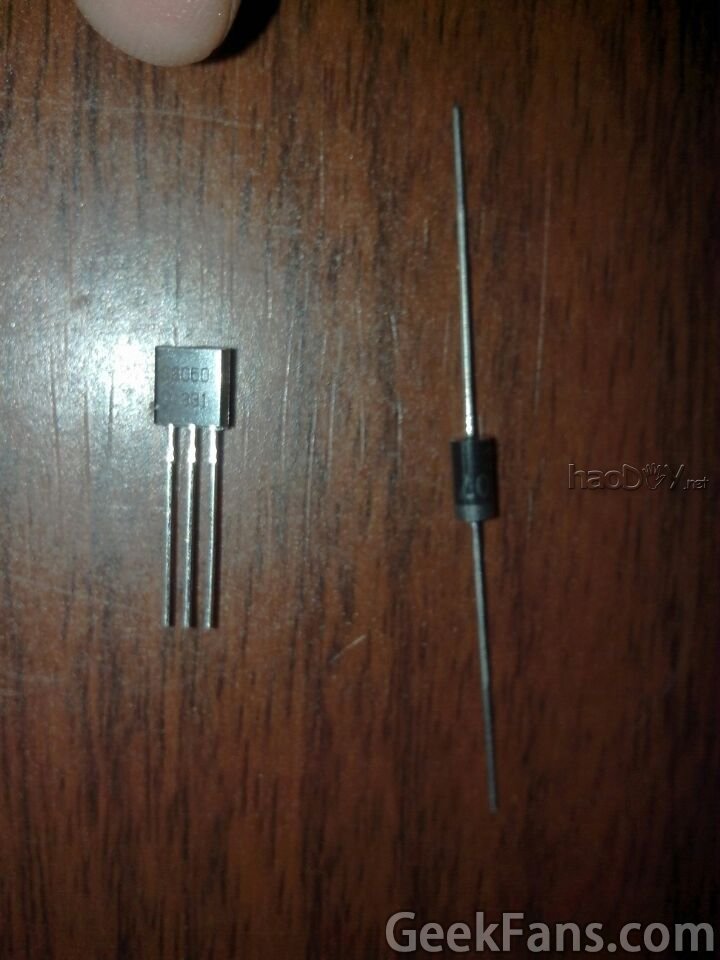

之后面制作 人体感应模块  这是上面介绍的两个元件 ，三极管整流二极管

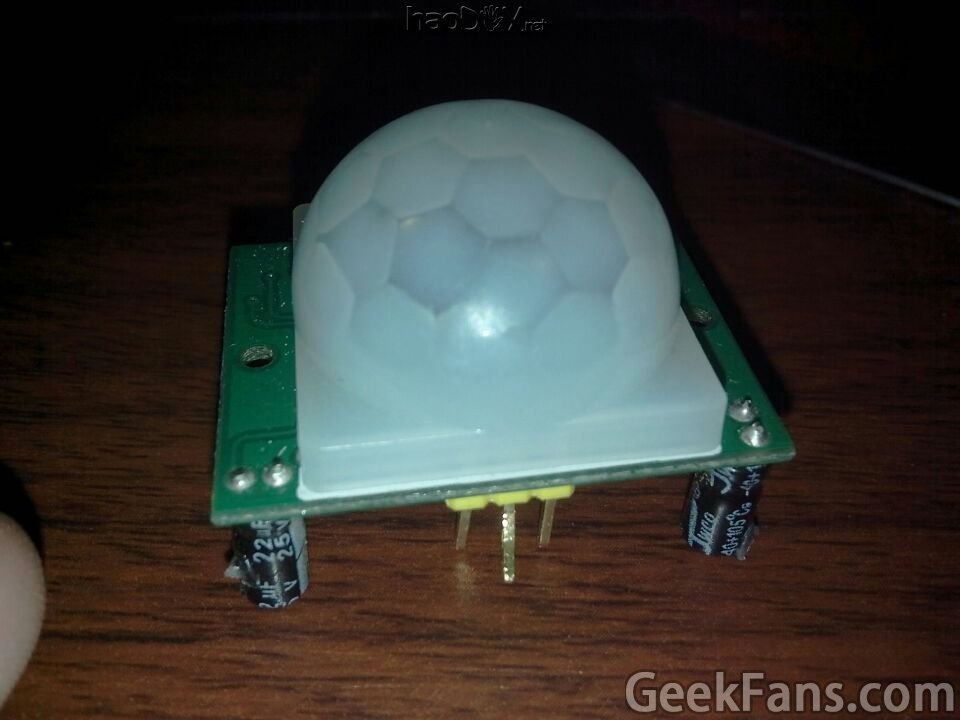

这是人体感应模块

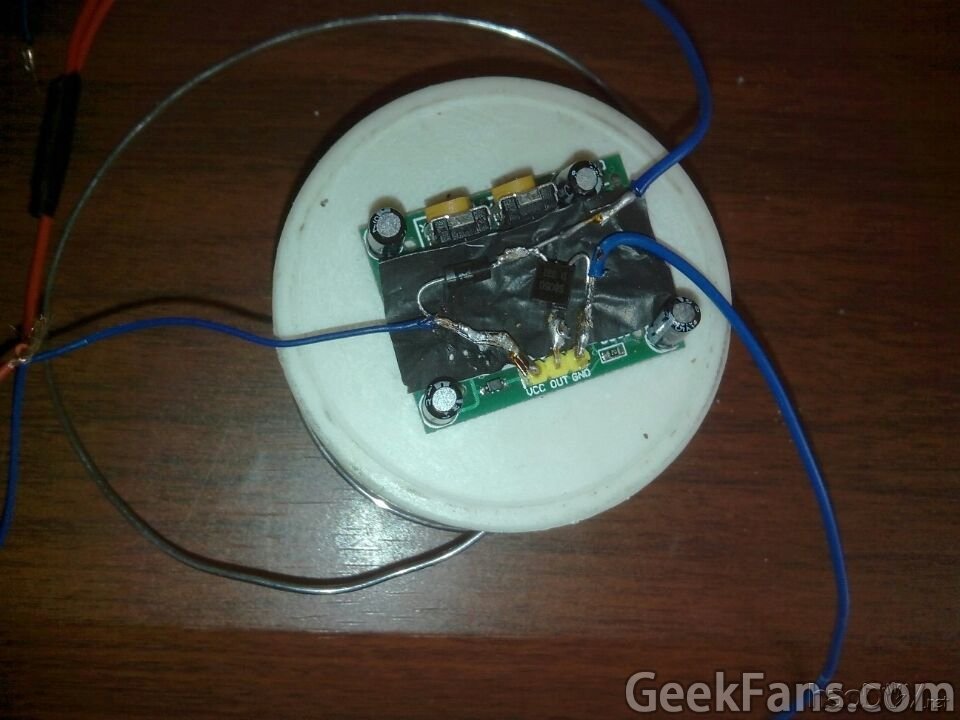

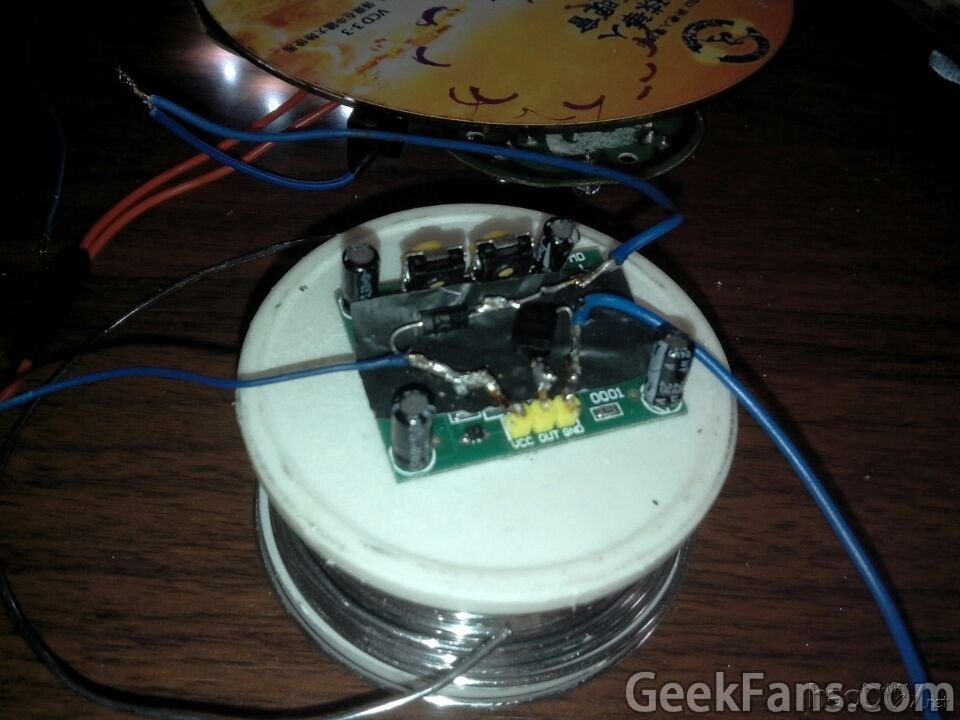

我焊接起来了，请看图，焊工不好请见谅啊

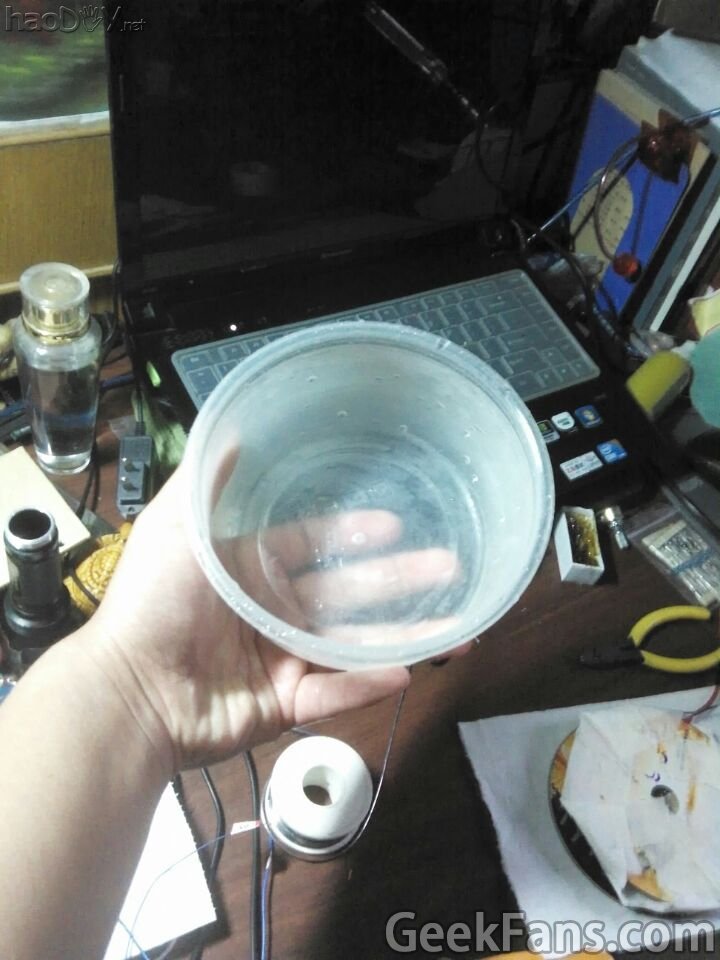

LED柔光罩寻找了好多材料，最后决定使用一个不用的微波炉塑料碗，碗口正好和关盘大小一样，这个效果是我用砂纸     磨砂了的效果

还是用热胶枪把光盘和碗粘结

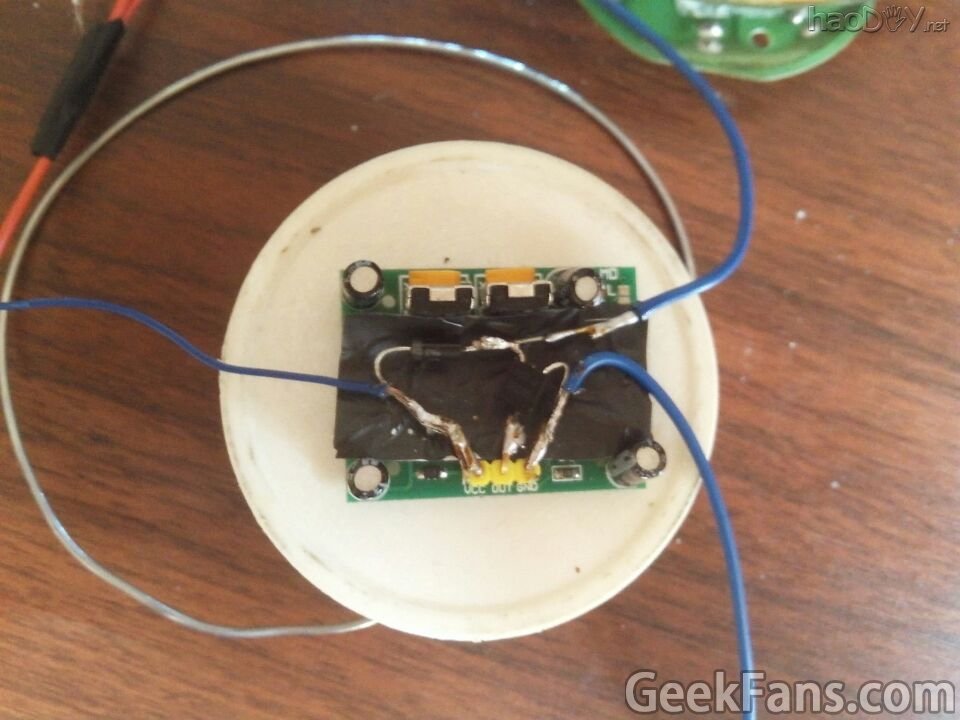

这个是 人体感应模块的 接线柱  共用了一根线 。

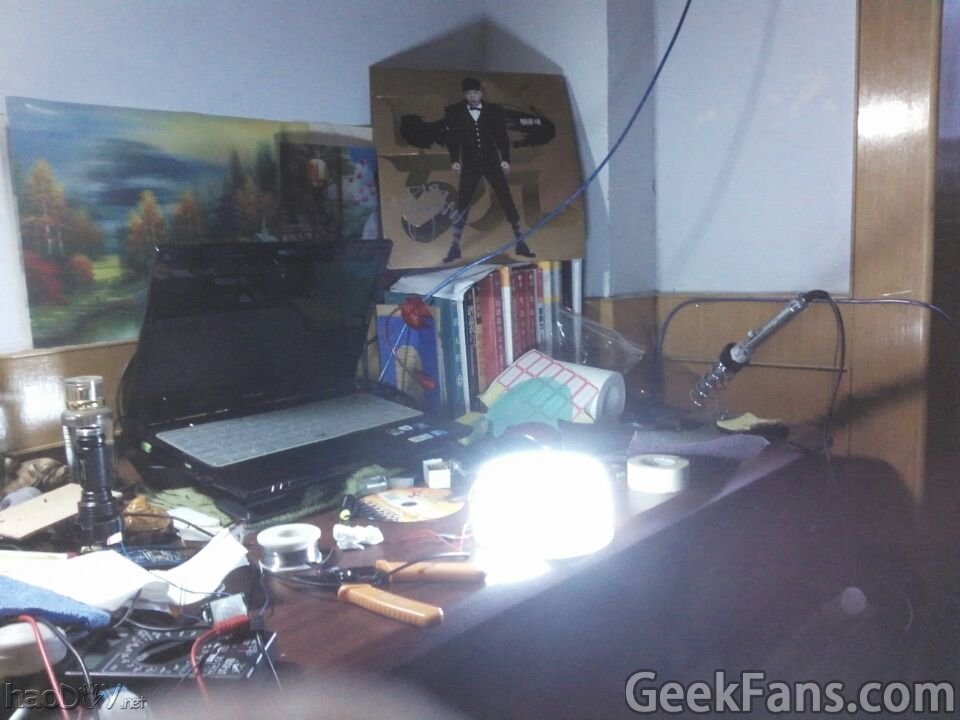

这下终于点亮了，亮度还可以，灯光挺柔和。正在测试LED 以及三极管的 发热。测试亮了2小时，灯是不热的，但是三极管有点热，我加上了散热铝片，硅脂。过程没有拍摄，散热片加硅脂 压在三极管上面，之后我用热熔枪粘住了 散热铝片和 三极管。非常牢固。手都掰不下来。三极管散热的问题解决了。

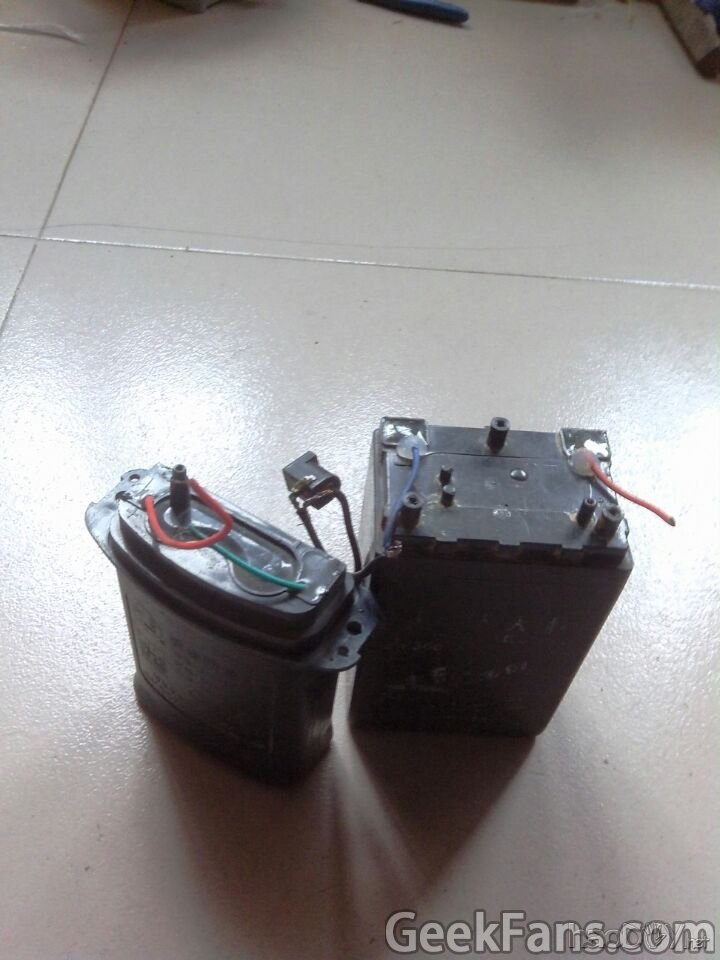

这是两块铅酸电池，用直接给led灯供电，或者用手机5v充电器 给LED供电。现在就是没有太阳能电池板，如果有的话，太阳能直接给铅酸电池供电。

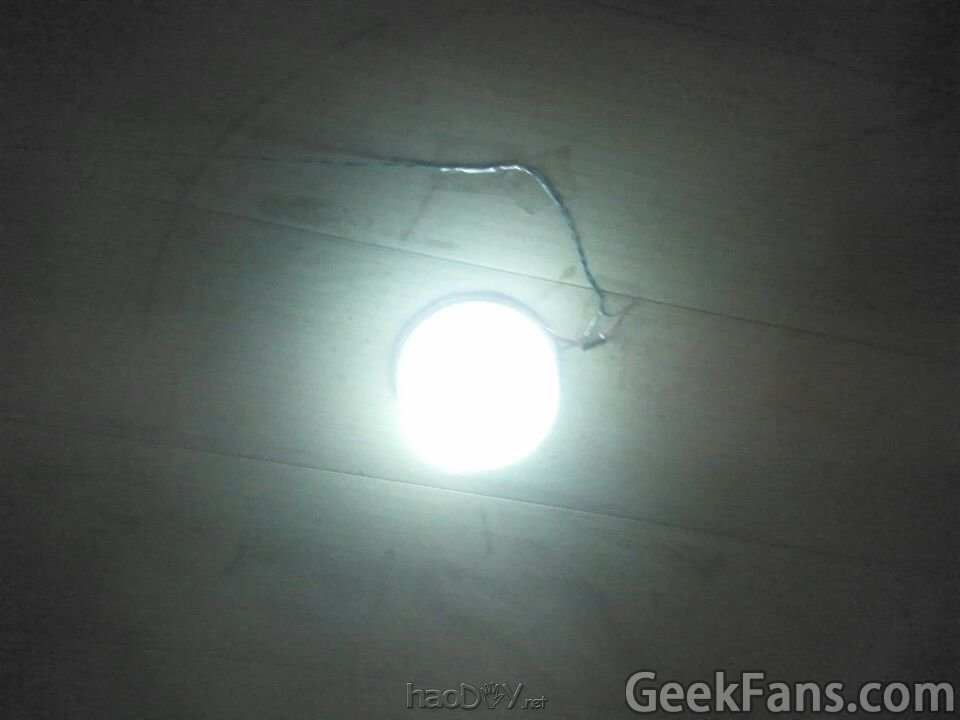

放在了楼顶上，像一个夜明珠

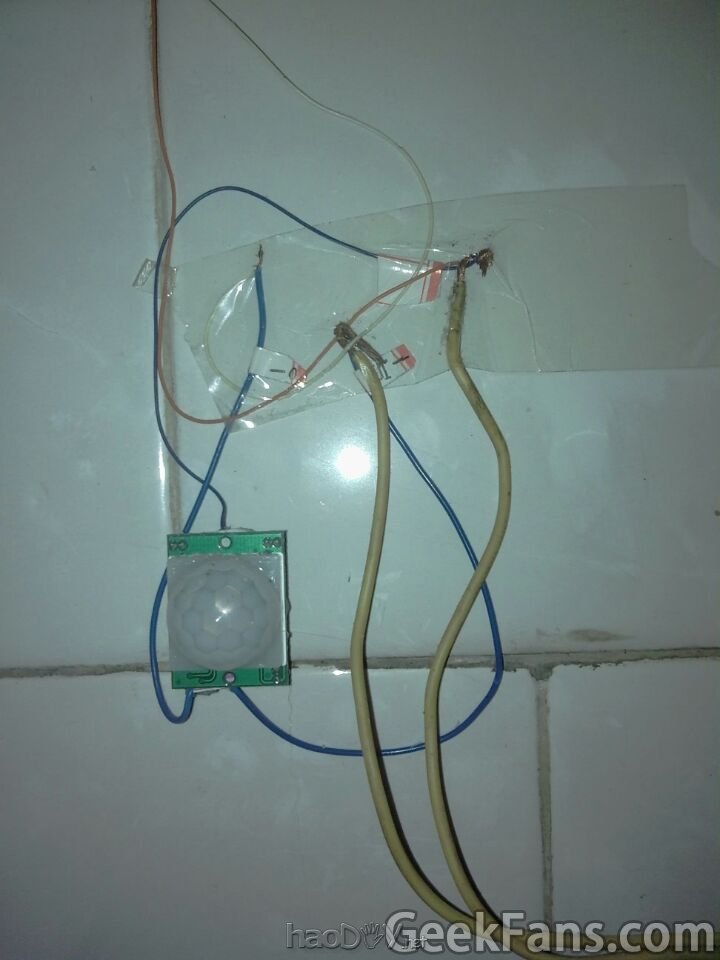

接线使用的情景  标记了正负极  看着乱，我心里明白。谢谢观赏

这个小制作 上手非常容易，解决了开关的问题，也解决了进门黑暗的情况。价钱便宜。

LED灯都是朋友给我的。铅酸电池是 捡的，还能用，加了稀硫酸。

感应模块4元，三极管0.3 元   二极管0.2元。热熔胶0.1元  导线是不用的usb线制作的 。

制作上省钱，使用上也比较省钱。每个LED灯是 3.3v，20毫安，一共用了40个 LED  ，电路损耗也非常少，模块的工作电流很少。能长期使用。
