纯手工制作的16x64点阵

时间:2017-07-05 15:44来源:本站 作者:haodiy 点击:
16x64点阵制作99画的电路图视频效果http://v.youku.com/v_show/id_XNjQzMTY2MzI4.html 经过多次修改 程序已很好 电路图实在不想画 就用手画了个#includereg51.h#

单片机为51的STC89C58

手工焊接点阵屏工程量实在很大 可以考虑用8x8点阵屏拼接

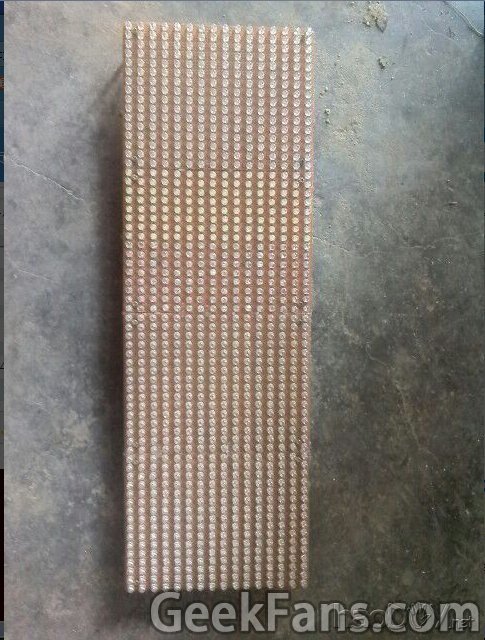

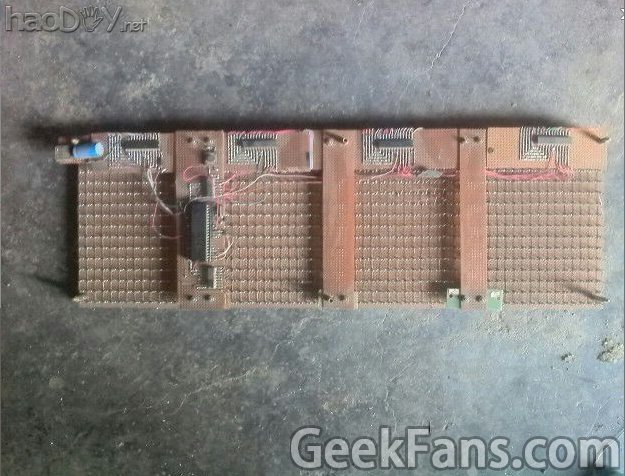

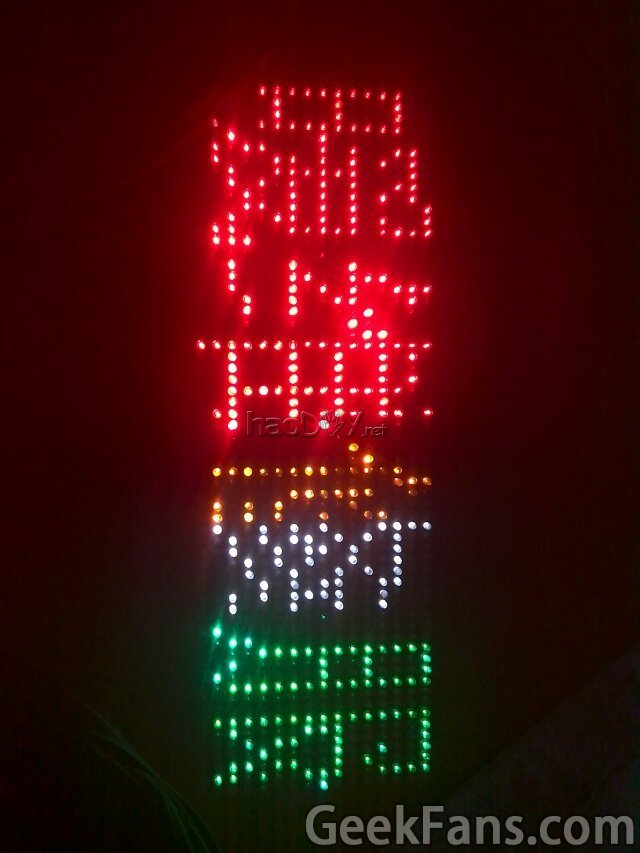

以下是制作完拍摄的图片

纯手工制作的16x64点阵


纯手工制作的16x64点阵


纯手工制作的16x64点阵

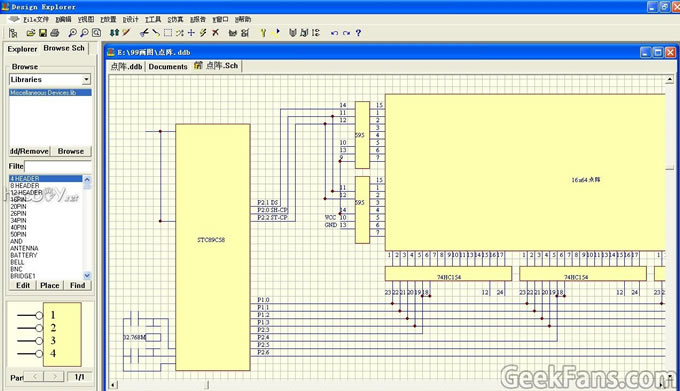

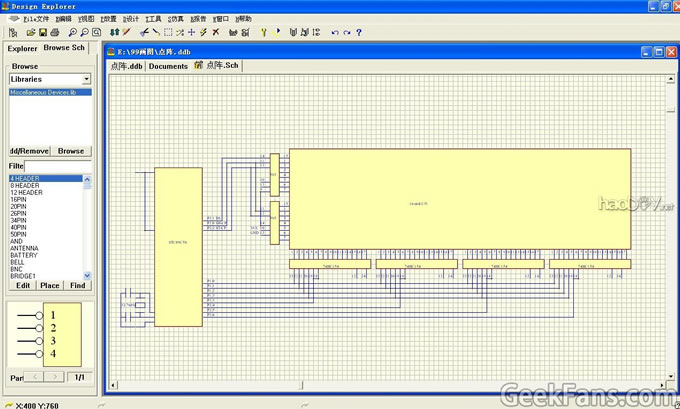

99画的电路图

纯手工制作的16x64点阵


纯手工制作的16x64点阵


 #include

#define uchar unsigned char

#define uint  unsigned int

sbit SH_CP=P2^0;

sbit DS=P2^1;

sbit ST_CP=P2^2;

sbit OE0=P3^3;

sbit OE1=P3^2;

sbit OE2=P3^1;

sbit OE3=P3^0;

uint code tab[ ]=

{

 /* (0)  (1) 迅(2) 捷(3) 电(4) 器(5) 水(6) 电(7) 暖(8) 维(9) 修(10) 服(11) 务(12) 部(13)  (14) 仅(15)

 以(16) 此(17) 制(18) 作(19) 纪(20) 念(21) 5(22) 年(23) 的(24) 电(25) 子(26) 生(27) 涯(28)  (29)  (30)  (31)

  (32)  (33)  (34)  (35)  (36)  (37)  (38) **/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",33*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",34*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",29*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",30*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",31*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",32*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",0*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",1*/

0x02,0x02,0x82,0x04,0x73,0xF8,0x20,0x04,0x04,0x02,0x44,0x02,0x44,0x02,0x7F,0xFA,

0x44,0x02,0x44,0x02,0x40,0x02,0x7F,0xC2,0x00,0x22,0x00,0x72,0x00,0x02,0x00,0x00,/*"迅",2*/

0x10,0x42,0x10,0x81,0xFF,0xFE,0x11,0x00,0x12,0x01,0x44,0x06,0x55,0x38,0x55,0x08,

0x55,0x04,0xFF,0xFC,0x55,0x22,0x55,0x22,0x5F,0x22,0x44,0x22,0x44,0x02,0x00,0x00,/*"捷",3*/

0x00,0x00,0x00,0x00,0x1F,0xF0,0x12,0x20,0x12,0x20,0x12,0x20,0x12,0x20,0xFF,0xFC,

0x12,0x22,0x12,0x22,0x12,0x22,0x12,0x22,0x1F,0xF2,0x00,0x02,0x00,0x0E,0x00,0x00,/*"电",4*/

0x02,0x40,0x02,0x40,0xF2,0x7E,0x92,0xA2,0x92,0xA2,0x93,0x22,0xF3,0x3E,0x0E,0x00,

0x03,0x3E,0xF3,0x22,0x92,0xA2,0x9A,0xA2,0x96,0x7E,0xF2,0x60,0x00,0x40,0x00,0x00,/*"器",      10*/

0x00,0x08,0x08,0x08,0x08,0x10,0x08,0x60,0x09,0x80,0x0E,0x02,0x00,0x01,0xFF,0xFE,

0x04,0x00,0x06,0x00,0x09,0x80,0x10,0x60,0x20,0x30,0x00,0x18,0x00,0x10,0x00,0x00,/*"水",6*/

0x00,0x00,0x00,0x00,0x1F,0xF0,0x12,0x20,0x12,0x20,0x12,0x20,0x12,0x20,0xFF,0xFC,

0x12,0x22,0x12,0x22,0x12,0x22,0x12,0x22,0x1F,0xF2,0x00,0x02,0x00,0x0E,0x00,0x00,/*"电",7*/

0x00,0x00,0x3F,0xF0,0x22,0x20,0x22,0x20,0x3F,0xF2,0x01,0x04,0x65,0x1A,0x55,0x62,

0x47,0xE4,0x65,0x54,0x55,0x48,0x85,0x58,0x95,0x64,0xA5,0x46,0x01,0x04,0x00,0x00,/*"暖",8*/

0x04,0x44,0x1C,0xC4,0xE5,0x44,0x46,0x48,0x08,0x48,0x04,0x00,0x18,0x00,0xFF,0xFF,

0x52,0x44,0x12,0x44,0x52,0x44,0x3F,0xFC,0x12,0x44,0x12,0x44,0x12,0x44,0x00,0x00,/*"维",9*/

0x04,0x00,0x08,0x00,0x3F,0xFE,0xE0,0x00,0x4F,0xC0,0x04,0x2A,0x19,0x2A,0xF1,0x52,

0x2A,0xD4,0x25,0xA4,0x24,0xA8,0x2A,0x48,0x33,0x50,0x01,0x90,0x01,0x00,0x00,0x00,/*"修",     20*/

0x00,0x02,0x00,0x0C,0xFF,0xF0,0x89,0x04,0x89,0x02,0xFF,0xFC,0x00,0x00,0x00,0x00,

0xFF,0xFE,0x83,0x84,0x82,0x68,0x92,0x10,0x8A,0x6C,0xF3,0x86,0x00,0x04,0x00,0x00,/*"服",11*/

0x04,0x01,0x08,0x81,0x08,0x82,0x11,0x42,0x21,0x44,0xF2,0x48,0x4A,0x70,0x45,0xC0,

0x44,0x40,0x4A,0x42,0x52,0x41,0x61,0x7E,0x01,0x00,0x01,0x80,0x01,0x00,0x00,0x00,/*"务",12*/

0x02,0x00,0x22,0x00,0x32,0x7E,0xAE,0x44,0x62,0x44,0x26,0x44,0x3A,0x44,0x22,0x7E,

0x02,0x00,0x7F,0xFF,0x40,0x00,0x42,0x10,0x46,0x10,0x59,0x08,0x60,0xF0,0x00,0x00,/*"部",13*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",14*/

0x00,0x80,0x03,0x00,0x0C,0x00,0x37,0xFF,0xE0,0x02,0x40,0x02,0x38,0x04,0x27,0x0C,

0x20,0xD8,0x20,0x30,0x20,0xD0,0x27,0x08,0x38,0x0C,0x00,0x06,0x00,0x04,0x00,0x00,/*"仅",15*/

0x00,0x00,0x00,0x10,0x7F,0xF8,0x00,0x30,0x00,0x60,0x40,0x42,0x38,0x82,0x11,0x04,

0x00,0x08,0x00,0x18,0x00,0x70,0xFF,0xE0,0x00,0x10,0x00,0x0C,0x00,0x06,0x00,0x04,/*"以",     31*/

0x00,0x04,0x00,0x04,0x0F,0xFC,0x00,0x08,0x00,0x08,0xFF,0xF0,0x04,0x10,0x04,0x10,

0x00,0x00,0xFF,0xFC,0x02,0x02,0x04,0x02,0x04,0x02,0x08,0x02,0x08,0x1E,0x00,0x00,/*"此",17*/

0x00,0x00,0x0A,0x00,0xF2,0xFC,0x52,0x80,0x12,0x80,0xFF,0xFF,0x12,0x84,0x12,0x86,

0x12,0xFC,0x00,0x00,0x3F,0xF0,0x00,0x02,0x00,0x01,0xFF,0xFE,0x00,0x00,0x00,0x00,/*"制",18*/

0x01,0x00,0x02,0x00,0x04,0x00,0x1F,0xFF,0xE0,0x00,0x44,0x00,0x18,0x00,0x30,0x00,

0xDF,0xFF,0x12,0x20,0x12,0x20,0x12,0x20,0x16,0x20,0x12,0x60,0x10,0x20,0x00,0x00,/*"作",19*/

0x04,0x08,0x0E,0x4C,0x34,0xC8,0xC5,0x48,0x06,0x50,0x18,0x50,0x00,0x00,0x43,0xFC,

0x42,0x02,0x42,0x02,0x42,0x02,0x42,0x02,0x42,0x02,0x7E,0x1E,0x00,0x04,0x00,0x00,/*"纪",20*/

0x00,0x00,0x02,0x02,0x02,0x1C,0x04,0x00,0x0A,0x1E,0x12,0x02,0x22,0x42,0xCA,0x22,

0x26,0x5A,0x12,0x82,0x0B,0x02,0x08,0x0E,0x04,0x10,0x06,0x08,0x04,0x0C,0x00,0x00,/*"念",      41*/

0x00,0x00,0x1F,0x98,0x10,0x84,0x11,0x04,0x11,0x04,0x10,0x88,0x10,0x70,0x00,0x00,/*"5",22*/

0x02,0x20,0x04,0x20,0x08,0x20,0x30,0x20,0xC7,0xE0,0x44,0x20,0x44,0x20,0x44,0x20,

0x7F,0xFF,0x44,0x20,0x44,0x20,0x44,0x20,0x44,0x20,0x40,0x20,0x00,0x20,0x00,0x00,/*"年",23*/

0x00,0x00,0x1F,0xFE,0x31,0x08,0xD1,0x08,0x11,0x08,0x1F,0xFC,0x02,0x00,0x0C,0x00,

0xF1,0x00,0x10,0xC0,0x10,0x64,0x10,0x02,0x10,0x04,0x1F,0xF8,0x00,0x00,0x00,0x00,/*"的",24*/

0x00,0x00,0x00,0x00,0x1F,0xF0,0x12,0x20,0x12,0x20,0x12,0x20,0x12,0x20,0xFF,0xFC,

0x12,0x22,0x12,0x22,0x12,0x22,0x12,0x22,0x1F,0xF2,0x00,0x02,0x00,0x0E,0x00,0x00,/*"电",25*/

0x00,0x80,0x00,0x80,0x40,0x80,0x40,0x80,0x40,0x80,0x40,0x82,0x40,0x81,0x47,0xFE,

0x48,0x80,0x50,0x80,0x60,0x80,0x40,0x80,0x00,0x80,0x01,0x80,0x00,0x80,0x00,0x00,/*"子",26*/

0x00,0x80,0x01,0x02,0x06,0x02,0x78,0x82,0x08,0x82,0x08,0x82,0x08,0x82,0x08,0x82,

0xFF,0xFE,0x48,0x82,0x08,0x82,0x08,0x82,0x19,0x82,0x08,0x86,0x00,0x02,0x00,0x00,/*"生",      52*/

0x08,0x20,0x86,0x3F,0x61,0xC2,0x0E,0x04,0x00,0x18,0x7F,0xE2,0x41,0x22,0x49,0x22,

0x49,0x22,0x7F,0xFE,0x49,0x22,0x49,0x22,0x49,0x22,0x41,0x22,0x41,0x02,0x00,0x00,/*"涯",   54*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",33*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",34*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",33*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",34*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",35*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",36*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",37*/

0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",38*/



};

//顺向、逐列、阴码  MICROSOFT SANS SERIF 字宽32 字高25   MATRIX-8X8-GREEN  右旋90度 左右翻转

//                MATRIX-8X8-RED    左旋90度 上下翻转

void delay_ms(unsigned int ms)

{

 uchar j;

 while(ms--)

 for(j=0;j<60;j++);

}

void WriteByte(uchar dat)

 uchar k;

 for(k=0;k<8;k++)

 {

  dat=dat>>1;

  DS=CY;

  SH_CP=0;

  SH_CP=1;

 }

}

void main()

{



 uint num,temp,n,m;



 while(1)

 {

 OE0=1;

 OE1=1;

 OE2=1;

 OE3=1;

  for(n=0;n<480;n++)  //

     for(m=0;m<8;m++) //重复显示8次

  {

   temp=15;// 不加此条,流动飞快

   for(num=n;num<16+n;num++)



    {



     WriteByte(tab[2*num+1]);

     WriteByte(tab[2*num+0]);

     P1=temp;

     ST_CP=0;

     ST_CP=1;

     delay_ms(1);

     temp--;

     OE0=0;

    }


  OE0=1;

   for(num=n;num<16+n;num++)



    {





     WriteByte(tab[2*num+2*16+1]);

     WriteByte(tab[2*num+2*16]);



     P1=temp;

     ST_CP=0;

     ST_CP=1;

     delay_ms(1);

     temp--;

  OE1=0;

 }

 OE1=1;

 for(num=n;num<16+n;num++)



   {



     WriteByte(tab[2*num+4*16+1]);

     WriteByte(tab[2*num+4*16]);



     P1=temp;

     ST_CP=0;

     ST_CP=1;

     delay_ms(1);

     temp--;

     OE2=0;

 }

   OE2=1;

for(num=n;num<16+n;num++)



    {



     WriteByte(tab[2*num+6*16+1]);

     WriteByte(tab[2*num+6*16]);



     P1=temp;

     ST_CP=0;

     ST_CP=1;

     delay_ms(1);

     temp--;

     OE3=0;
