如何制作PCB电路板【周最佳】

时间:2017-07-05 15:00来源:本站 作者:haodiy 点击: 次
估计大家偶尔也会制作PCB板吧今天我就展示一下我是如何制作PCB板的 Step1：先用Altium Designer 设计电路的原理图和PCB Step2：打印PCB图 打印后的热转印纸由于

估计大家偶尔也会制作PCB板吧今天我

就展示一下我是如何制作PCB板电路的

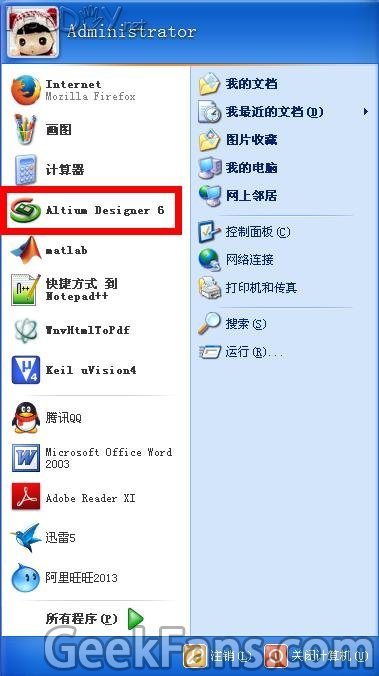

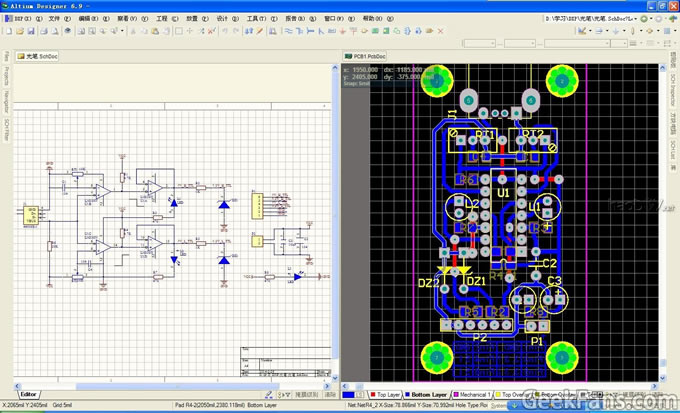

Step1：先用Altium Designer 设计电路的原理图和PCB



如何制作PCB电路板【周最佳】





如何制作PCB电路板【周最佳】

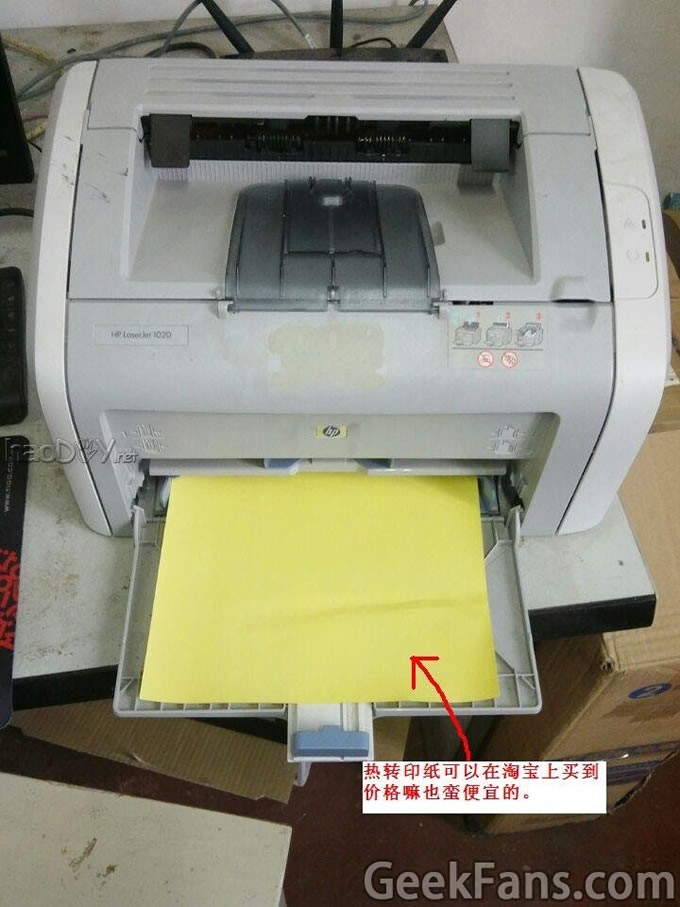

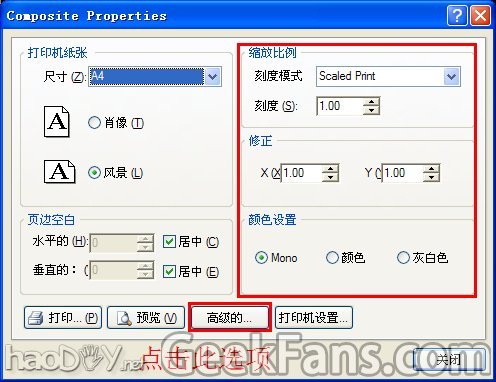

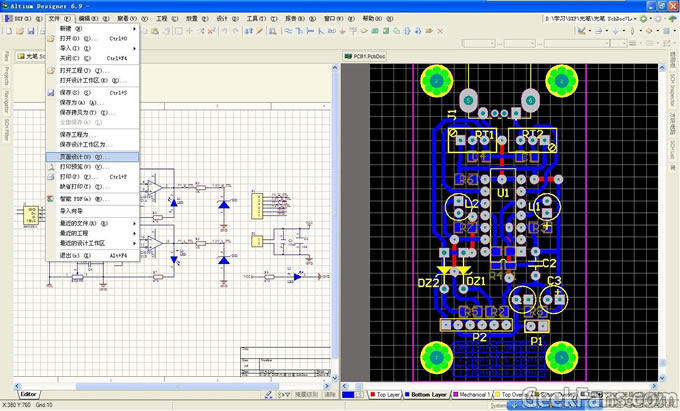

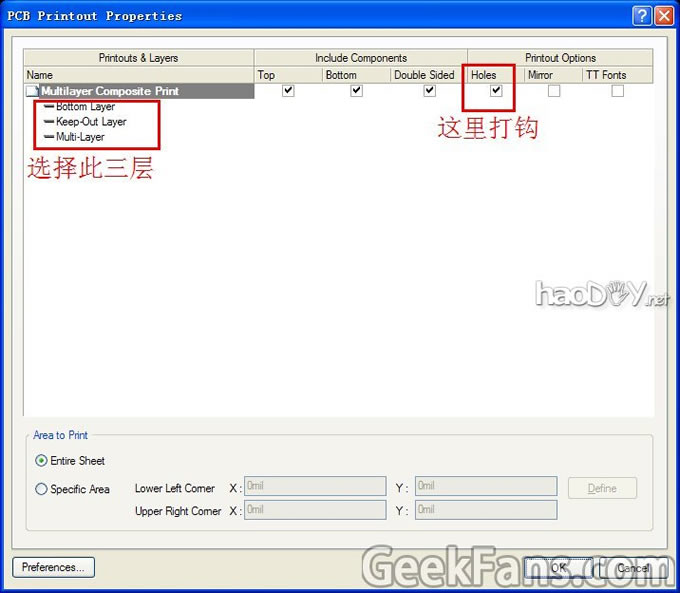

Step2：打印PCB图



如何制作PCB电路板【周最佳】





如何制作PCB电路板【周最佳】





如何制作PCB电路板【周最佳】





如何制作PCB电路板【周最佳】





如何制作PCB电路板【周最佳】



打印后的热转印纸由于打印机的墨盒不是很好所以打印出

的效果不是很好但是没有关系在后面的转印的时候可以弥补

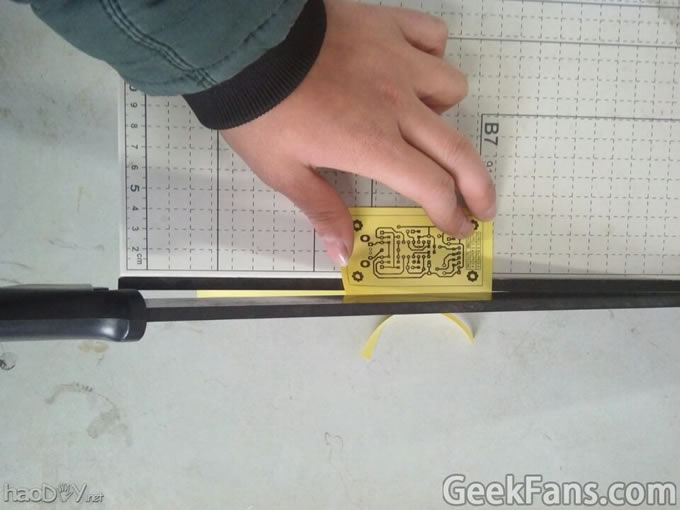

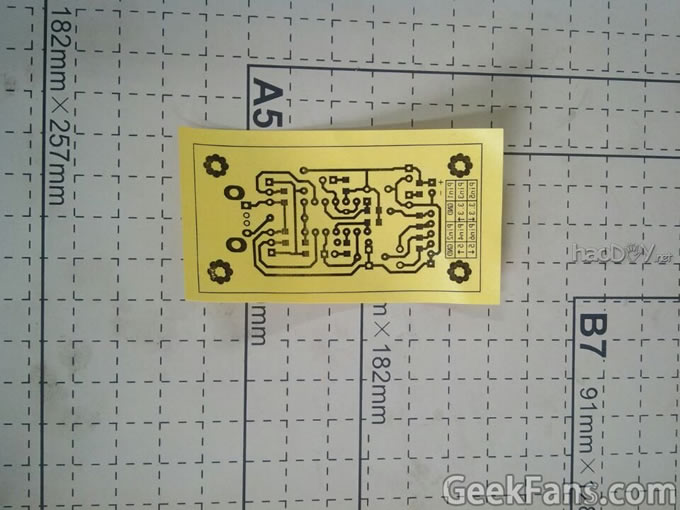

Step3：裁剪打印好的热转印纸





如何制作PCB电路板【周最佳】





如何制作PCB电路板【周最佳】
