手把手教你更换笔记本背光灯~~~ 话说那是悲剧的一天,小雪君的笔记本从1米多高的桌台摔下后,屏幕瞬间黯然失色,没有一丝光亮。吓出一身冷汗,以为是屏幕废掉了,仔细观察,屏幕在反光的还是能看见显示,就是传说的“伪黑屏”。再一分析,图文声正常输出输入,排除排线问题,只可能是背光灯坏掉了。这种DIY的机会自然不能错过,小雪君亲自上阵实战背光灯!

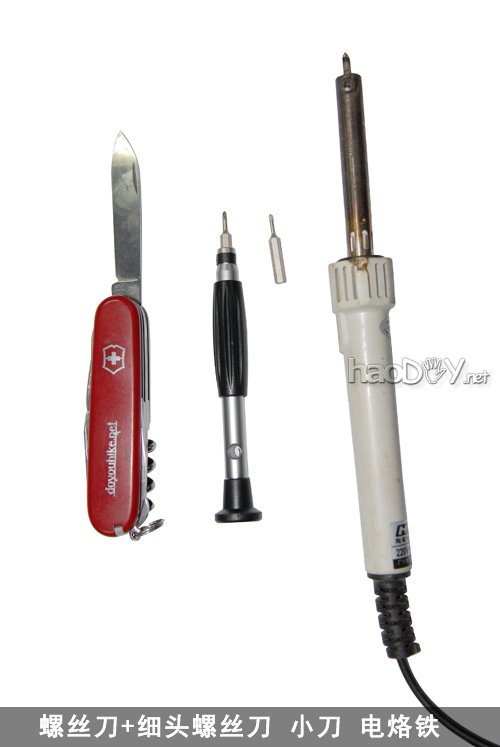

准备的工具: 小刀:后面用来撬屏幕外壳的,如果你的指甲够长能弄开外壳,也可以不用准备。 十字螺丝刀:小雪君的是东芝M321的机器,有两颗小螺丝要拧,所以需要再配置一个小螺丝头。最好是有一套可更换螺丝刀头的工具,各种 笔记本都能拆。 电烙铁:这个要买烙头越细越好,功率一定不能大,直接去买最小功率的,因为焊接的是电线,如果头大或者功率大,会直接把电线焊废掉。 注意:此实战机型为东芝M321笔记本,拆解步骤不一定适用于其他机型。 开始实战!

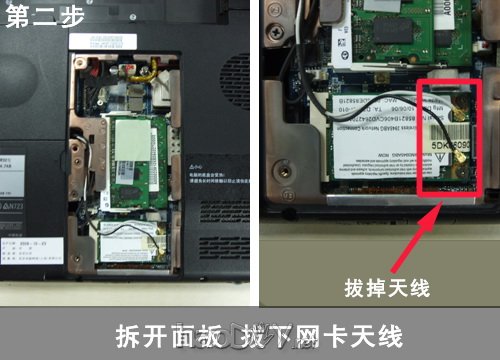

屏幕有线连接无线网卡的天线,必须现在拔掉,不然后面就麻烦了。

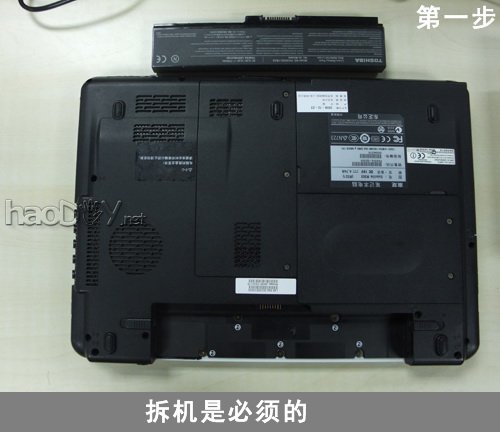

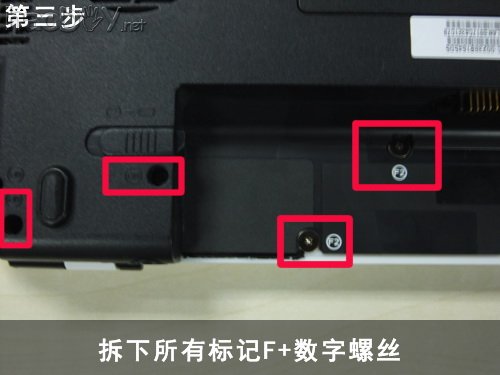

不同厂家的机型不同,这里只针对东芝M321机型和M300系列模具,勿直接模仿!拆错螺丝小雪君可不负责

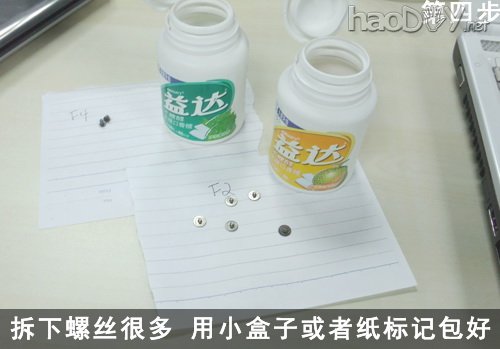

螺丝很多,幸亏有编号。建议用小盒子装起来,免得一下子乱了,怎么也找不到。木糖醇罐子是不错的选择。

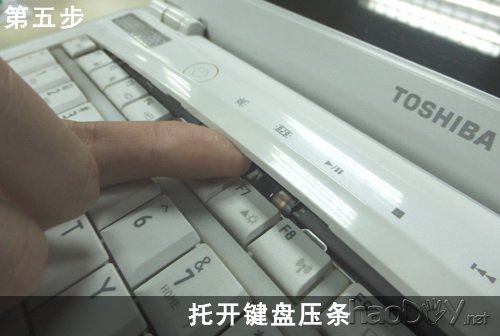

拆下底部的螺丝,回到键盘位置。将键盘的压条托起,取出。

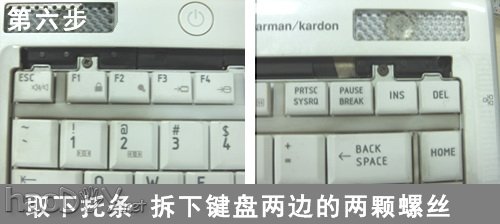

取出压条,键盘两边分别有两颗螺丝,将其拆下。拆下后请勿直接取下键盘!请仔细阅读第七步和第八步!!!

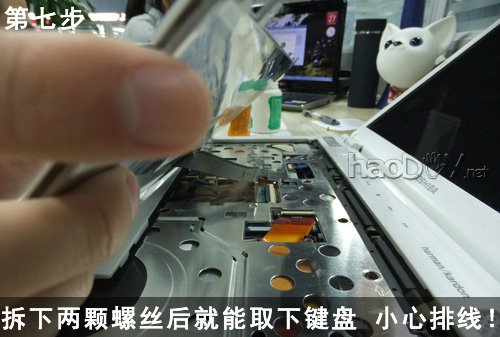

轻轻抬起键盘,不要用力,一定要小心。会发现键盘下面有根排线连接着。要是把这根排线弄断了,你的键盘也报废了。
将排线先拔出后,再取下键盘。排线由一个黑色压条卡住的,将黑色压条上拨,排线就能轻松取出。

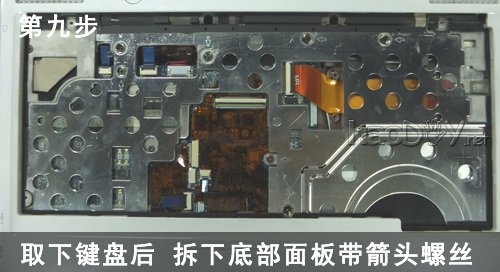

取下键盘后,该拆键盘底板了。仔细找,只拆有箭头指示的螺丝。
只拆这样的箭头,看仔细咯。
带箭头的螺丝取下好后,整个底板可以取下。
拔下屏幕和主板的连接排线。
拔下排线后,继续拆螺丝。两边都要拆,可别只拆一个。我拆拆拆!
螺丝拆下后,稍微用力一提,屏幕就和主机脱离,身首异处了。
面对屏幕四角,将硅胶保护帽用小刀挑出。不要用刀刃直接划过去,这个硅胶帽以后还还用的上,最好用细且坚硬的金属针状物体挑出。挑出保护帽后,轻松拆下螺丝。四个角,每个角都这样拆掉。 (责任编辑:admin) |
