PCB热转印，（转印恐龙）

时间:2017-07-07 22:04来源:本站 作者:haodiy 点击: 次
不说那么多，先看最终效果。。。（第一次在PCB转印图画）。。*-*-*-*-*-*-*-*-*/*/*/*/*/*/*/*/*/*/*/*/*/*/*/*/*/**/*/*/*/*/*/*/*/*-*-*-*-*-*-*-*-*-*-* （分

----合格教程，+50 D币----

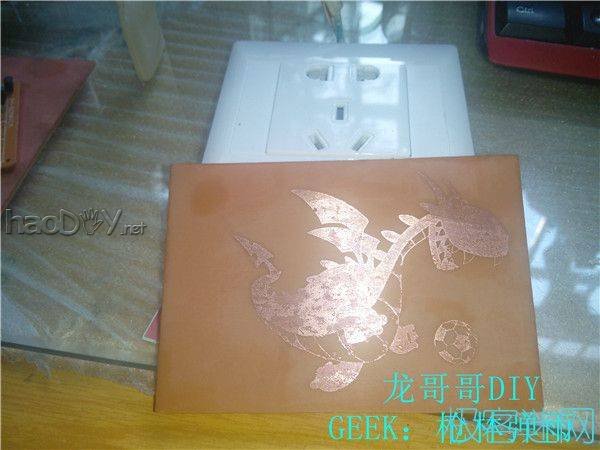

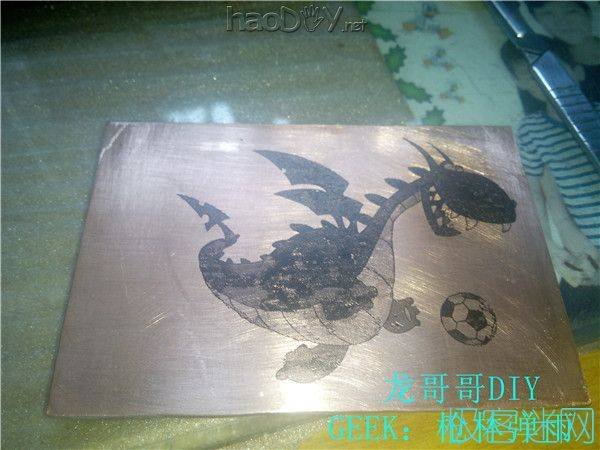

不说那么多，先看最终效果。。。（第一次在PCB转印图画）。。

PCB热转印，（转印恐龙）



*-*-*-*-*-*-*-*-*/*/*/*/*/*/*/*/*/*/*/*/*/*/*/*/*/**/*/*/*/*/*/*/*/*-*-*-*-*-*-*-*-*-*-*

                            （分割~）


这是在网上找的图片。一只恐龙。（本是像打印个美女的。 因为我弟喜欢恐龙非要我给他做恐龙。。所以。）

PCB热转印，（转印恐龙）

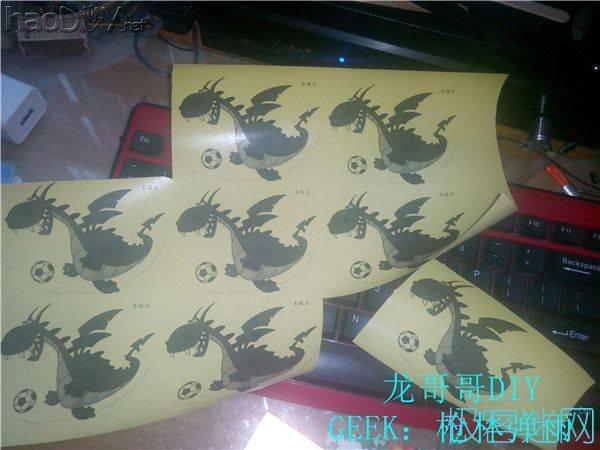

在热转印纸上打印9只恐龙。以防做坏还要重新打印。
（———必须是激光打印机才可以———）喷墨打印机不行哦、

PCB热转印，（转印恐龙）

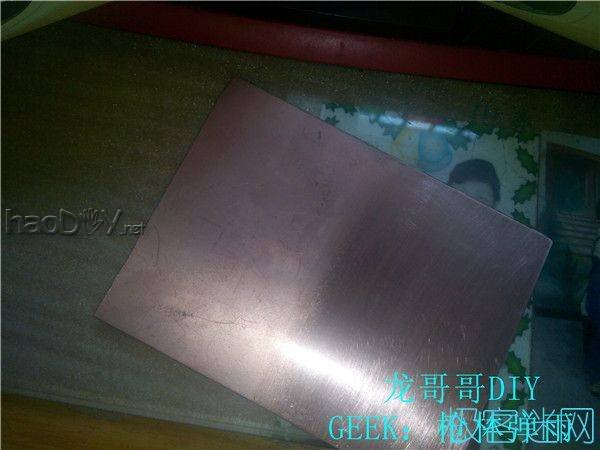

打磨一块覆铜板，然后按着图的大小裁取。

PCB热转印，（转印恐龙）



PCB热转印，（转印恐龙）

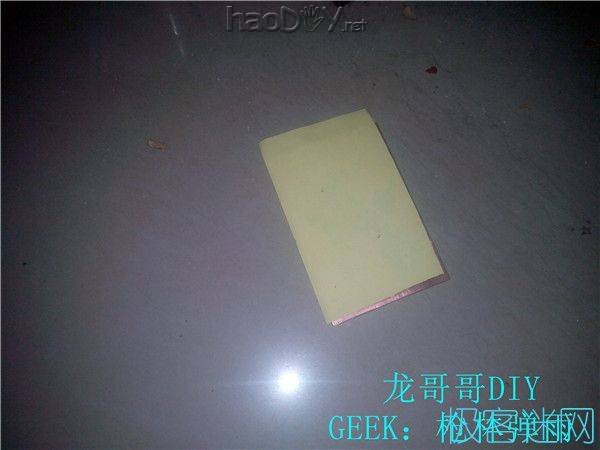

把热转印纸贴到覆铜板上面，

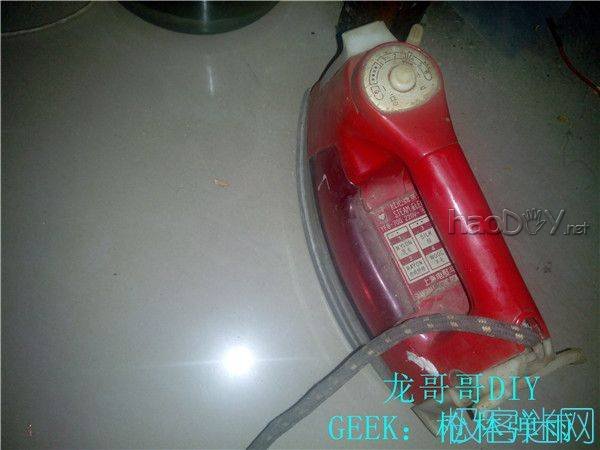

拿出我珍藏的电熨斗调到“棉”挡加热，并且轻轻的按住电熨斗，
1分钟左右把电熨斗移开，等它自然冷却，不要喷水，或吹风冷却
它，否则热转印纸会脱离PCB，导致断线或转印不良。

PCB热转印，（转印恐龙）



等冷却后慢慢揭开转印纸,哇~~~

PCB热转印，（转印恐龙）



转印完成后基本就等于成功一大半了。（☺☺☺）

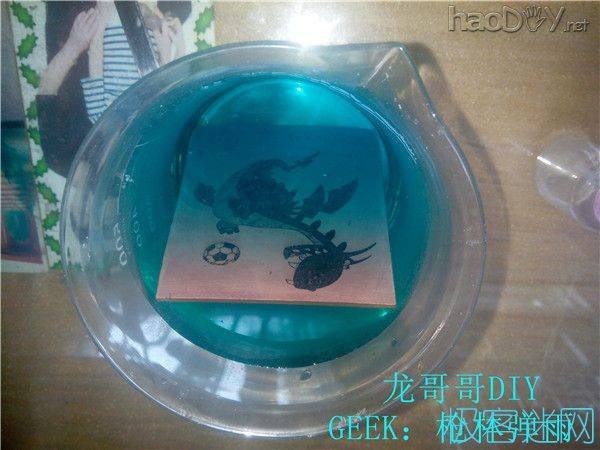

放进烧杯用环保蚀刻剂腐蚀。直接放进去不用管它，等它慢慢腐蚀。

其实不需要晃动也可以腐蚀的，这次用的是以前的药水，半个小时作用腐蚀完，

PCB热转印，（转印恐龙）

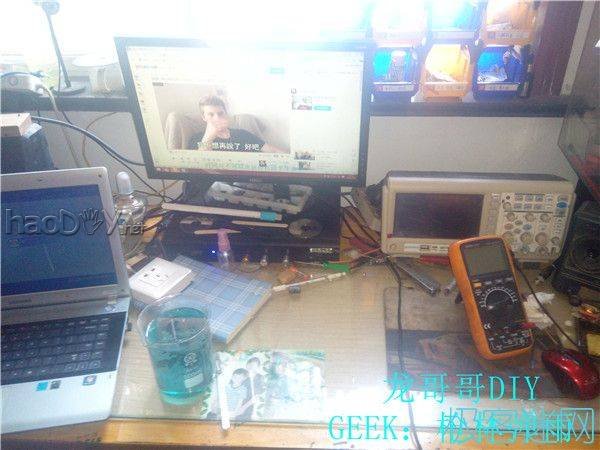

凌乱的桌子。。

PCB热转印，（转印恐龙）
