【螃蟹】之单片机最小系统

时间:2017-07-07 21:54来源:本站 作者:haodiy 点击: 次
单片机的最小系统，适合入门新手来制作。我今天教大家做一做吧！TC还没做完，弄个最小系统玩玩。进入主题吧！元件：at89s51 30pf电容 自恢复开关 10UF电容 16MHZ

----精华教程，+80 D币----


单片机的最小系统，适合入门新手来制作。我今天教大家做一做吧！TC还没做完，弄个最小系统玩玩。进入主题吧！
元件：at89s51
      30pf电容
      自恢复开关
      10UF电容
      16MHZ的晶振
      104电容

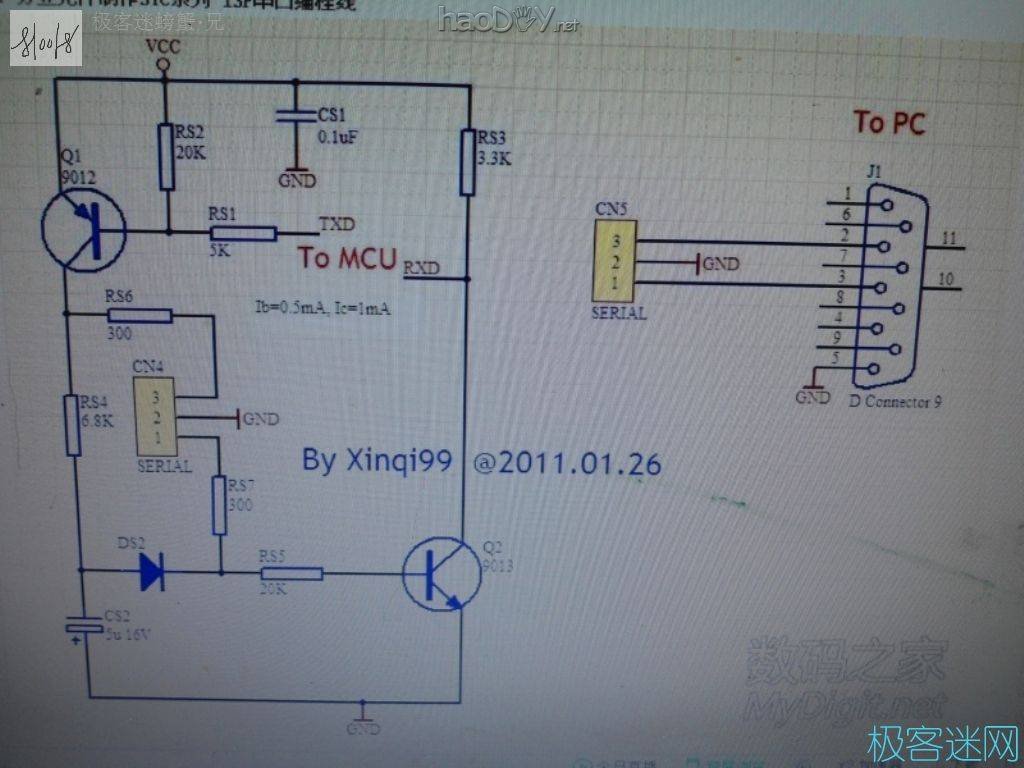

电路图，这个是和串转并的下载器一块的电路图

【螃蟹】之单片机最小系统


【螃蟹】之单片机最小系统

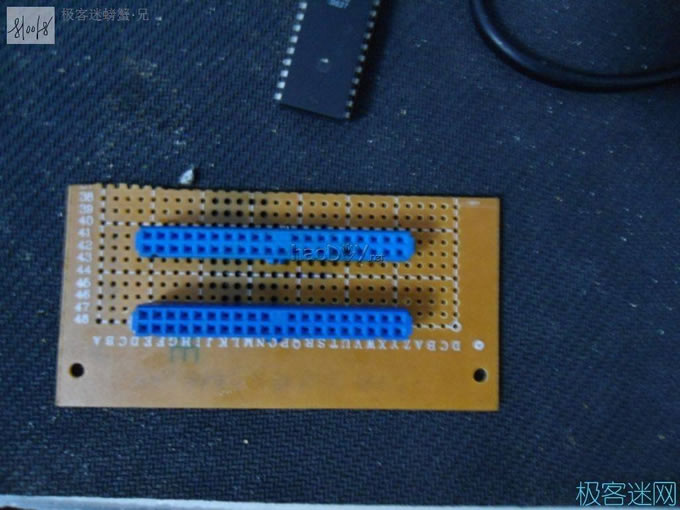

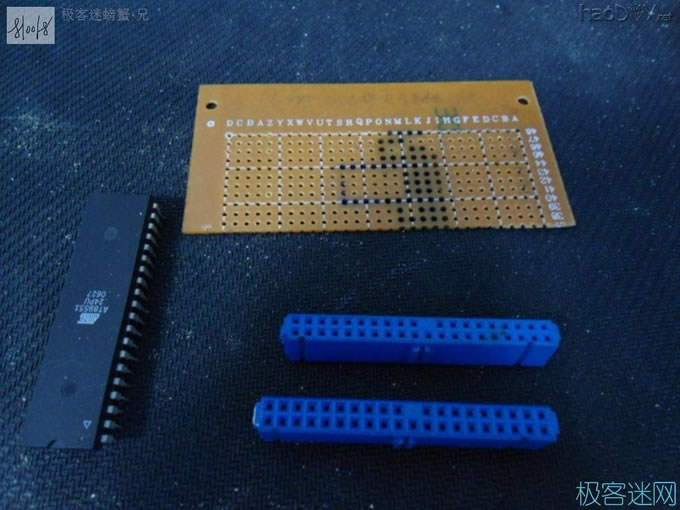

考虑到这个最小系统板上的单片机可能会替换啥的所以采用插接的方式。所以要焊接插座了，我用的并口线的插头

【螃蟹】之单片机最小系统

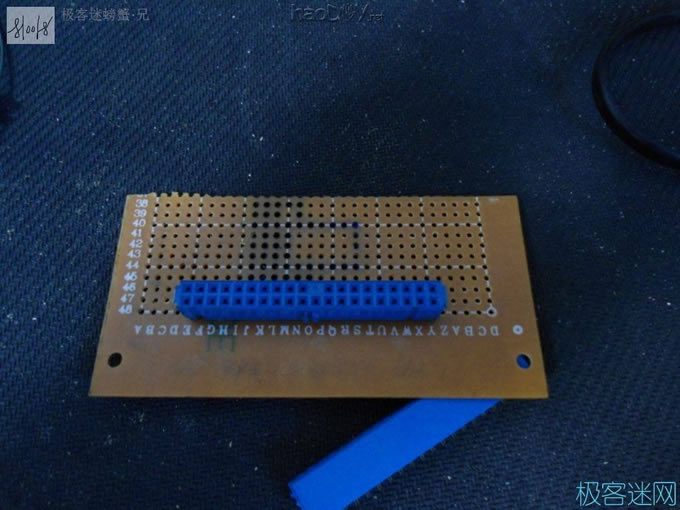

先插上看看

【螃蟹】之单片机最小系统

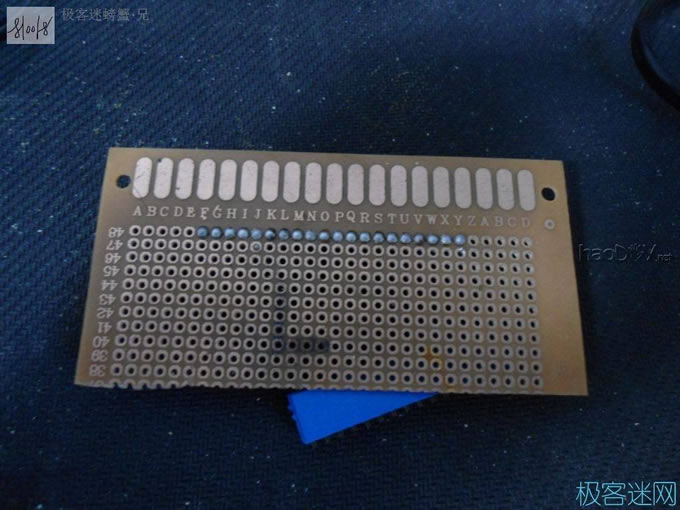

线焊接一遍，引脚有点短，不好焊接。

【螃蟹】之单片机最小系统


40针太难弄了。烙铁压力很大。

【螃蟹】之单片机最小系统

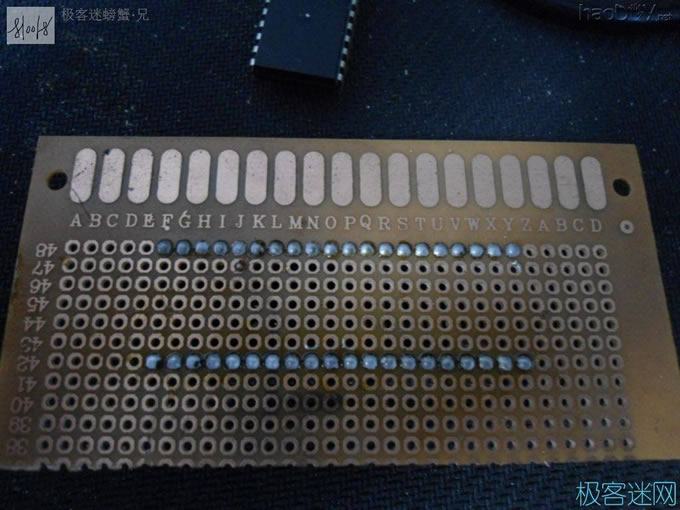

焊完了。

【螃蟹】之单片机最小系统



【螃蟹】之单片机最小系统

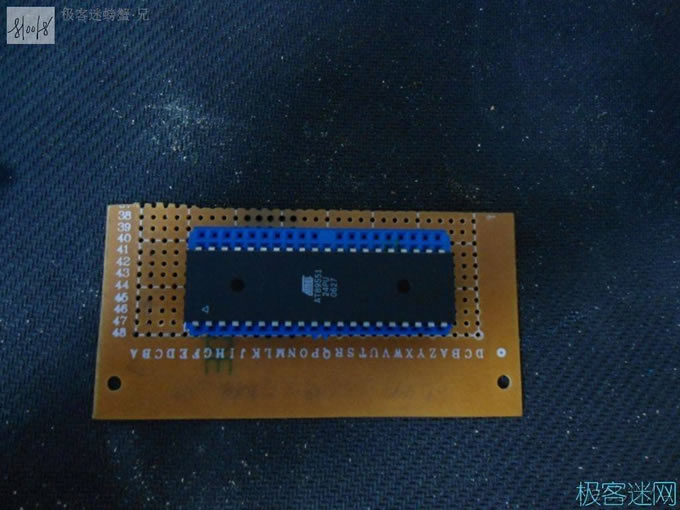

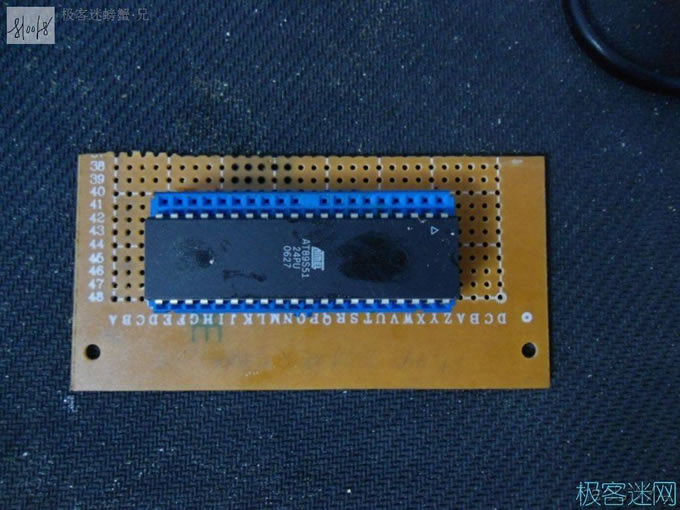

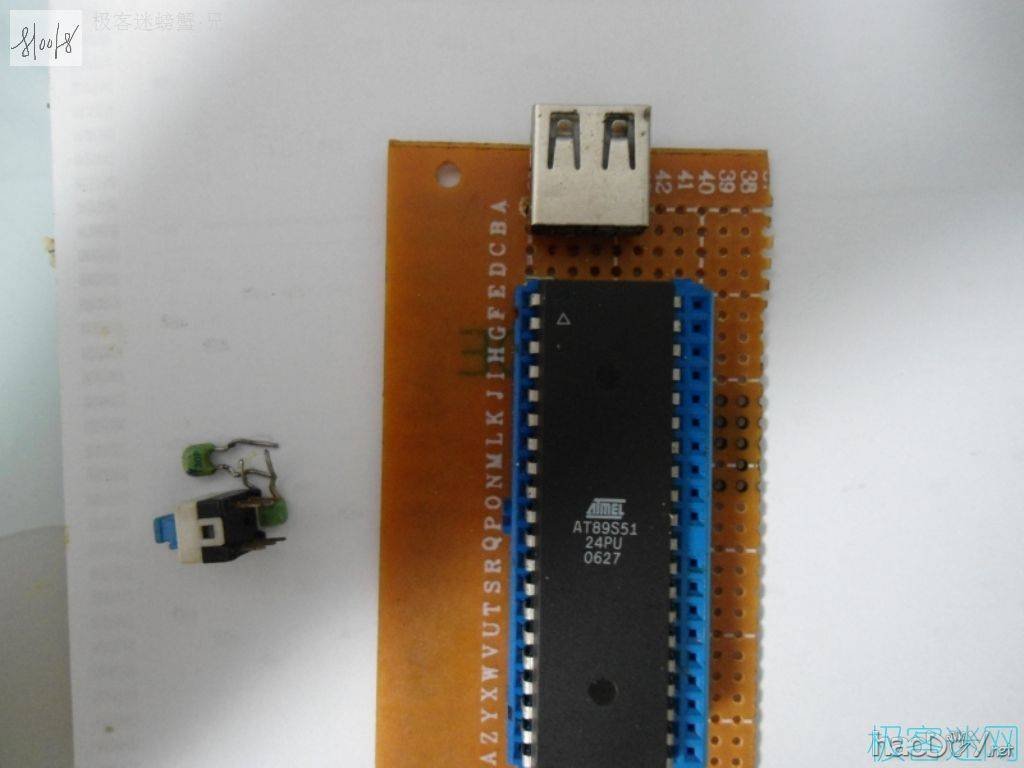

插上单片机

【螃蟹】之单片机最小系统



【螃蟹】之单片机最小系统

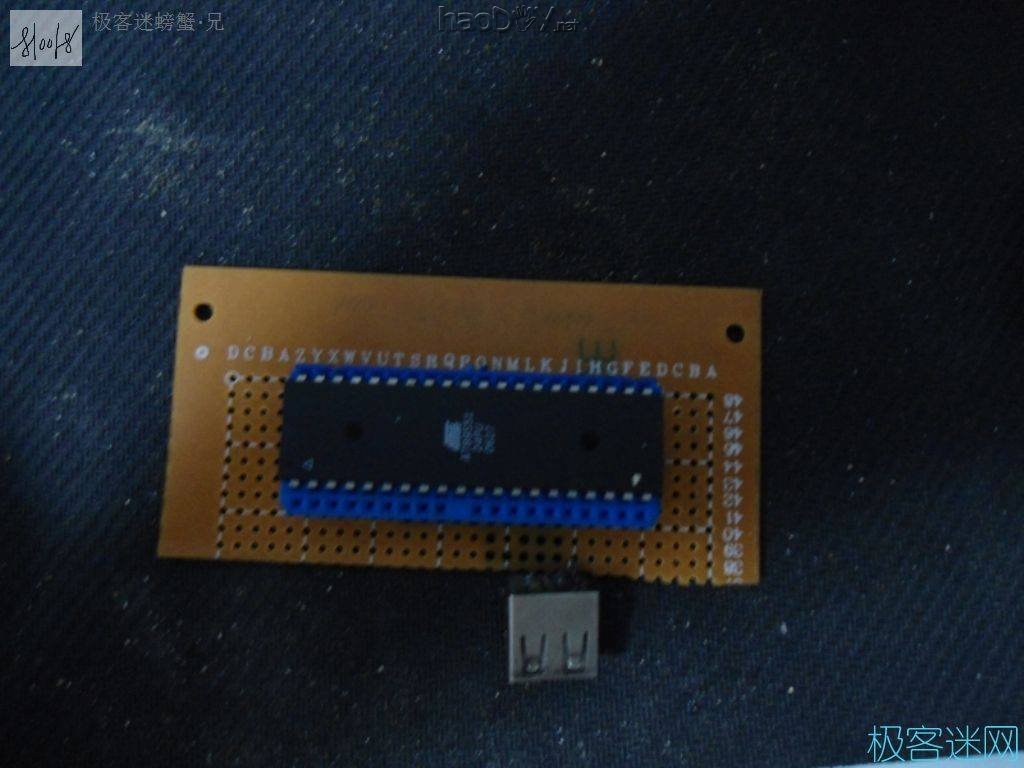

这个USB口作为供电之用，之后焊接上。

【螃蟹】之单片机最小系统

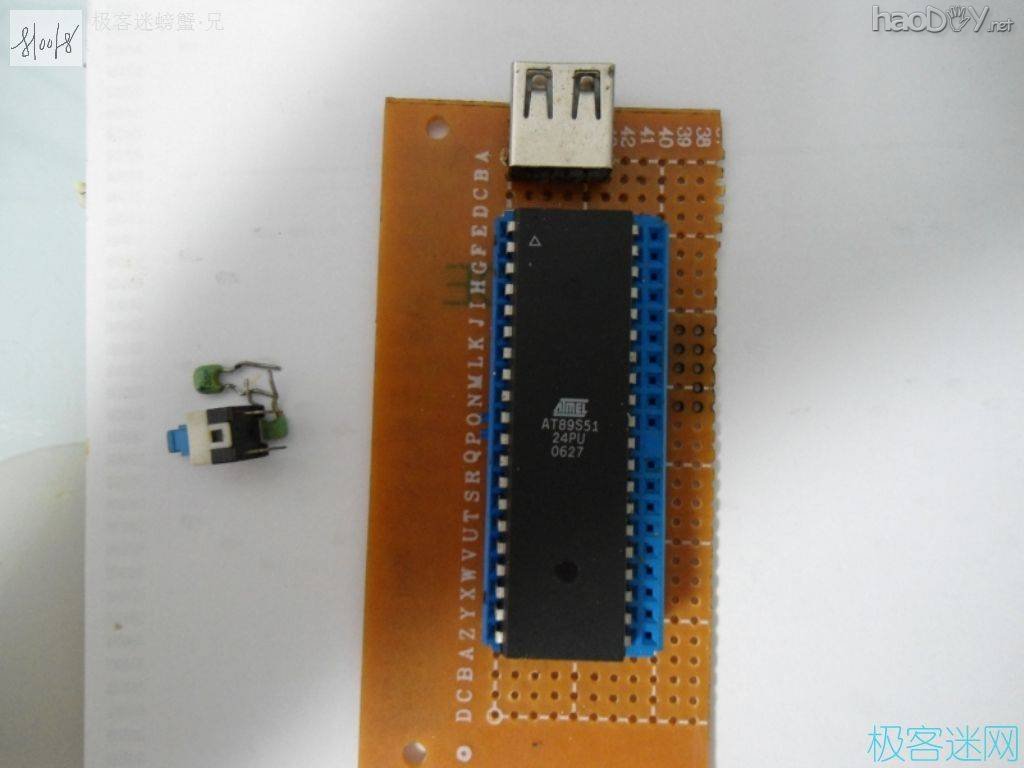

拿出开关和电容

【螃蟹】之单片机最小系统


【螃蟹】之单片机最小系统

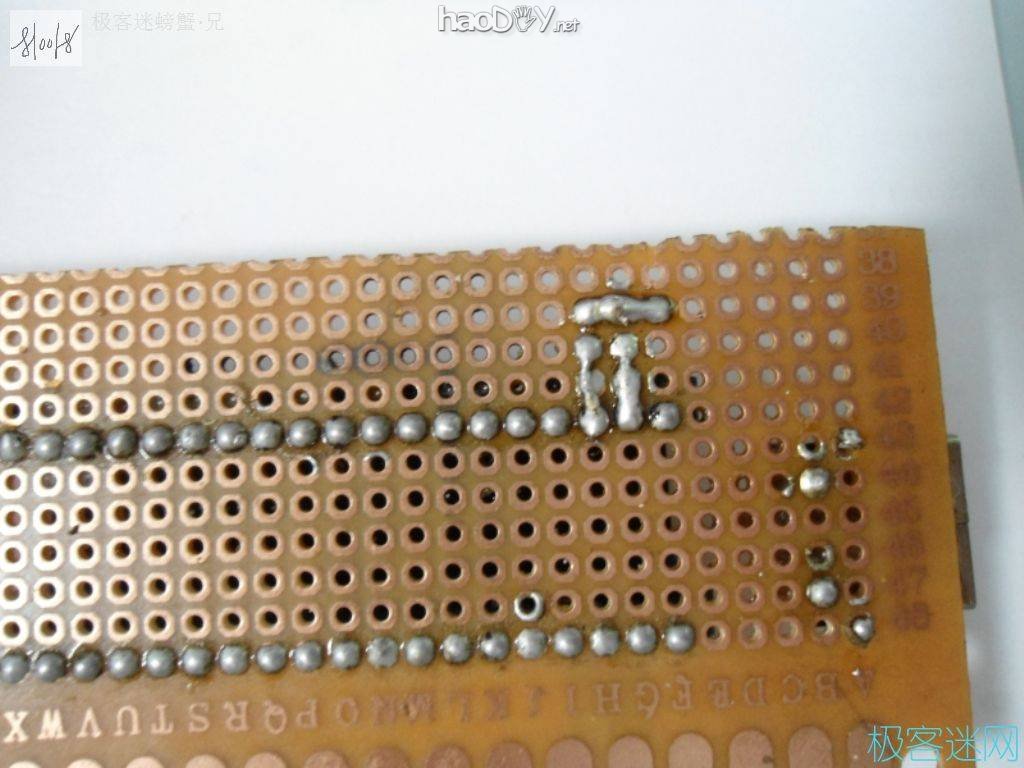

焊接时要注意时间要短些。

【螃蟹】之单片机最小系统


晶振引脚要短，减少寄生电容。
