电子小制作：口香糖盒手电筒 ——极客迷()

　　看到有人用装口香糖的塑料瓶做的手电筒，十分可爱，于是决定自己做一个。

　　使用的材料有：装木糖醇口香糖的塑料瓶1个，发光二极管(LED)3只，5号高能电池2节，微型拨动开关1个，导线若干。

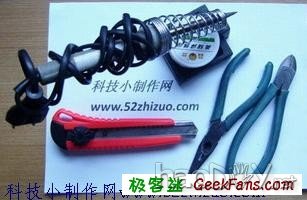

　　使用的工具有：尖嘴钳，斜口钳，壁纸刀，电烙铁。

　　我们使用3只高亮白色发光二极管并联做手电筒的灯头，2节5号高能电池串联做电源，首先要确定通过发光二极管的电流，如果电流过大二极管容易烧毁。

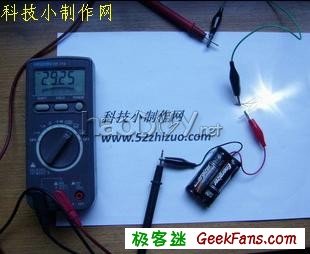

　　将电路接通，利用万用表的电流档测量该电路的电流。

　　可以看到，通过电路的总电流是29.25毫安，因为3个二极管是并联的，因此通过每个二极管的电流大约为10毫安。我用的高能电池有点旧，假设用新的电池，通过每个二极管的电流也不会超过15毫安，因此是安全的。

　　材料和工具准备好了，电路也经过验证是可行的，下面开始制作。

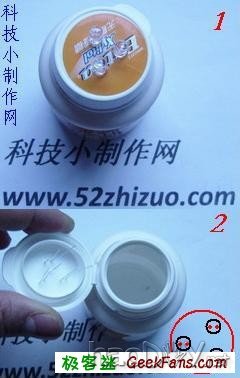

　　首先用缝衣针在塑料瓶的盖上扎6个小孔，把二极管的管脚穿过去，使3个二极管成“品”字形排列。

　　注意上图下部的2图，右下角的红圈代表瓶盖，3个小黑圈代表二极管，黑圈里的红点代表小孔，也就是二极管管脚穿过的位置。3个二极管成“品”字形，它们每两个管脚的连线互相平行，正极都在同一侧。

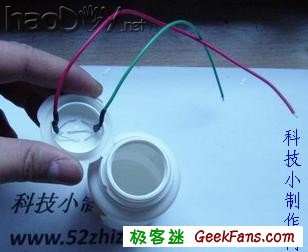

　　使二极管正极管脚倒向一侧，负极管脚倒向另一侧，分别焊接在一起，使它们并联，并焊接上导线。这样3个二极管也同时紧紧固定在瓶盖上了。

　　以上口香糖手电筒的灯头部分做好了。

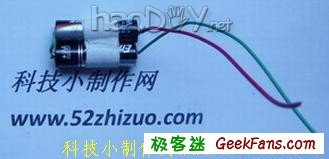

　　下面来加工电源。把两节电池用胶布缠在一起，用导线串联焊接起来。 这种高能电池的外壳是不锈钢的，有点不好焊接。普通电池外壳是锌，容易焊接，但是电流小，会降低手电筒的亮度。

　　最后完成开关部分。将微型拨动开关的两端焊接上导线，在口香糖塑料瓶的侧面开孔，把导线从孔里穿进去。注意开的孔要略小于拨动开关，因为开关最后要塞在这个孔里，孔太大就塞不紧了。

　　将灯头、电源、开关三个部分的导线焊接在一起，统统塞进塑料瓶里，一个口香糖手电筒就做好了!

　　很可爱是吧?3只二极管加在一起的亮度也很高，因此这个手电筒不光好玩，也很实用。
