自制过压过流保护器

时间:2012-12-31 11:52来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

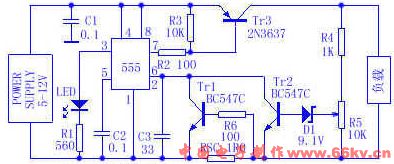

当电源供应电压或负载汲取的电流太大时,下图电路可断开负载给出妨碍指示。

正常事变时,Tr1和Tr2均截至,555复位,555中的放电晶体管导通,它从Tr3基极汲取电流,使Tr3处开饱和,电源5~12V便直接送主负载。当负载汲取电流高出划定值时,Rsc上压降增进,使Tr1导通,555被触发,于是内部放电晶体管截至,随着Tr3也截至,将电源与负载断绝,这时555处于单稳状态,单稳时刻一到,只要负载过流征象不解除,555又从头触发,Tr3继承将负载断绝。

自制过压过流保护器



若负载呈现过压,则经R4、R5、D1后Tr2导通,也使555触发,Tr3这时也将负载断绝。

对付过流或过压,555③脚均将输出高电位,使LED发光,暗示负载处于断绝状态。因为Tr3可能处于饱和,可能处于截至,因此只用一只功率晶体管便可事变。
