红外感应开关,智能水龙头自动洗手器制作

时间:2014-06-20 21:31来源:未知 作者:admin 点击:
今天介绍的自动洗手器,采用热释电红外控制技术,能在人体靠近水龙头时,水龙头自动打开放水;当人离开水龙头或超过定时时间未离开时,水龙头均会自动将水关闭。该装置广泛应用于家庭或医院、公共卫生间等公共场所。 该自动洗手器电路由电源电路、红外检测控
红外感应开关,智能水龙头自动洗手器制作

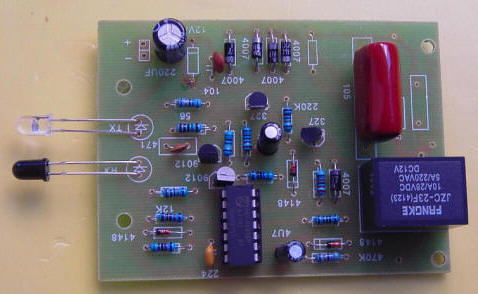

12v人体红外线接近感应器延时开关 模块 套件 智能水龙头干手器用
¥2.50
已售:37


今天介绍的自动洗手器,采用热释电红外控制技术,能在人体靠近水龙头时,水龙头自动打开放水;当人离开水龙头或超过定时时间未离开时,水龙头均会自动将水关闭。该装置广泛应用于家庭或医院、公共卫生间等公共场所。
红外感应开关,智能水龙头自动洗手器制作

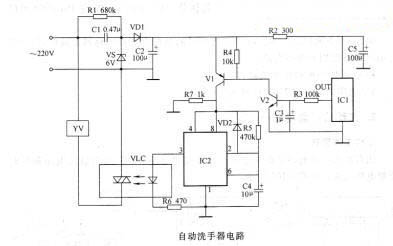

  该自动洗手器电路由电源电路、红外检测控制电路和控制执行电路组成,如图所示。
红外感应开关,智能水龙头自动洗手器制作

  电路中,电源电路由电容器cl、C2、电阻器Rl、稳压二极管vs和整流二极管VD1组成;红外检测控制电路由电阻器R2一R7、电容器C3一C5、二极管VD2、晶体管vi、V2、热释电红外传感器集成电路ici和时基集成电路IC2组成;控制执行电路由光祸合器VLC和电磁阀YV组成。交流220V电压经cl降压、vs稳压、VDI整流及C2滤波后,为红外检测控制电路提供6V直流电压。
  平时,vi和V2处于截止状态,IC2和VLC不工作,其内部的光控晶闸管处于截止状态,YV处于断电状态。当人体接近icl时,ici的输出端(OUT)将输出高电平,使vi和V2饱和导通,IC2通电工作,其3脚输出高电平,使VLC内部的发光二极管点亮,光控晶闸管导通,YV通电开始放水。与此同时,C4通过R5缓慢放电,使IC2的2脚和6脚电压不断上升。当定时时间结束(IC2的6脚电压升至4V以上)时,IC2内电路翻转,3脚输出低电平,使VLC内电路截止,YV断电停止工作。
  若在定时时间未结束时,而人体离开Ici一定距离时,则icl的输出端变为低电平,使vt和V2截止,ici和YV断电停止工作。
  改变R5的阻值或C4的容量,可改变定时时间的长短。
  元器件选择
  RI一R7选用1/4W金属膜电阻器或碳膜电阻器。
  cl选用耐压值为400V以上的CBB电容器;C2一C4均选用耐压值为16V的铝电解电容器。
